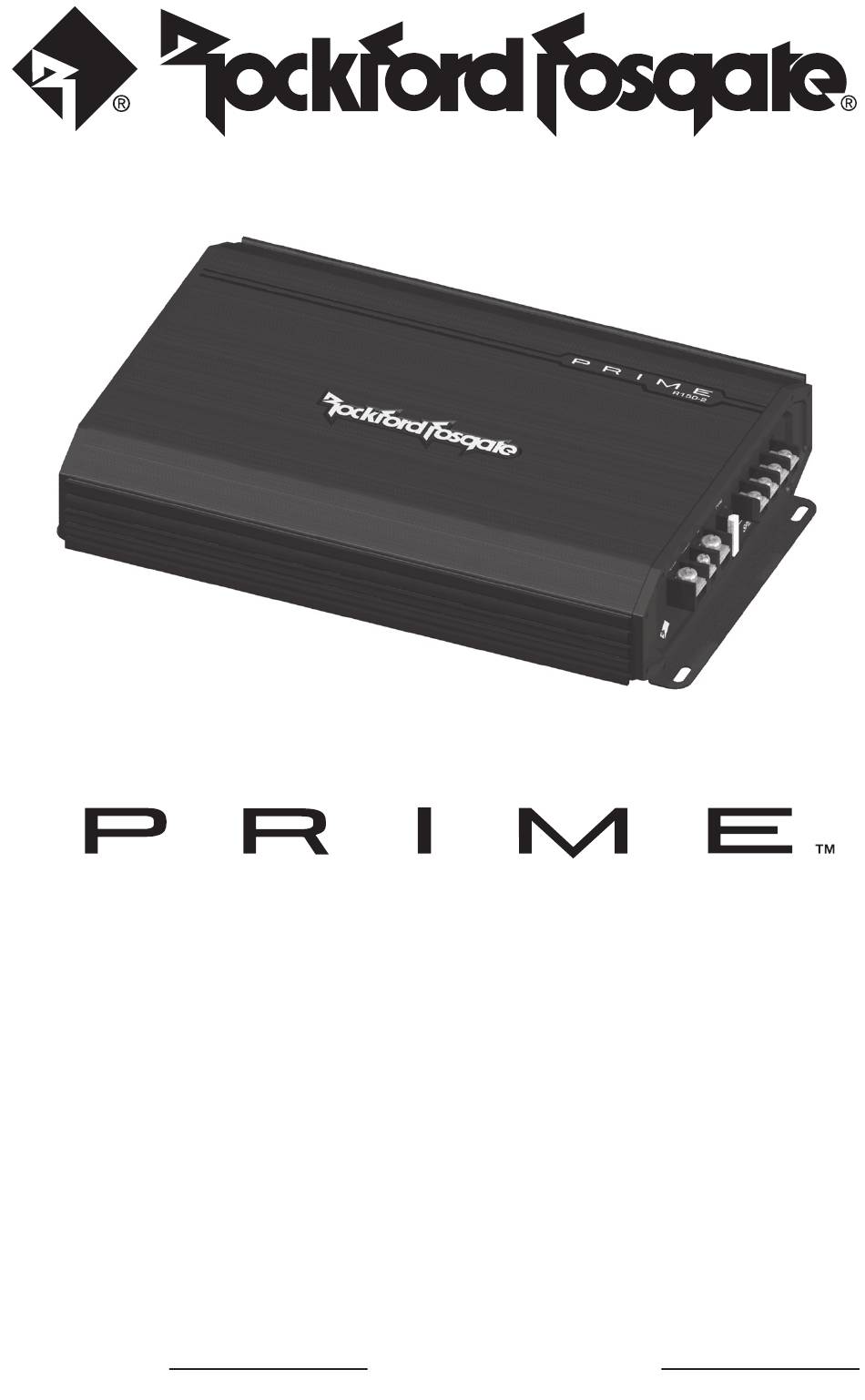

- Seite 1 2-Channel Amplifier R150-2 Installation & Operation Installation et fonctionnement Instalación y funcionamiento Einbau und Betrieb Installazione e funzionamento Serial Number: Date of Purchase:...
-
Seite 2: Inhaltsverzeichnis
NTRODUCTION Dear Customer, Congratulations on your purchase of the world's finest brand of car audio amplifiers. At Rockford Fosgate we are fanatics about musical reproduction at its best, and we are pleased you chose our product.Through years of engi- neering expertise, hand craftsmanship and critical testing procedures, we have created a wide range of products that reproduce music with all the clarity and richness you deserve. -
Seite 3: Getting Started
Installation Section of this manual. Other information can be located by using the Table of Contents.We, at Rockford Fosgate, have worked very hard to make sure all the information in this manual is current. But, as we are constantly finding new ways to improve our product, this information is subject to change without notice. -
Seite 4: Design Features
ESIGN EATURES R150-2 Power LED – This LED illuminates when the unit is turned on. Protect LED – This LED illuminates if a short circuit or to low of an impedance is detected at the speaker connections.The amplifier will automatically shut down if this occurs. RCA Input Jacks –... -
Seite 5: Installation
NSTALLATION INSTALLATION CONSIDERATIONS The following is a list of tools needed for installation: Fuse-holder and fuse. Battery post wrench (See specifications for fuse rating) Hand held drill w/assorted bits Volt/Ohm Meter Assorted connectors Wire strippers Adequate Length—Red Power Wire Wire crimpers Adequate Length—Remote Turn-on Wire Wire cutters Adequate Length—Black Grounding Wire... -
Seite 6: Battery And Charging
WIRING THE SYSTEM CAUTION:If you do not feel comfortable with wiring your new unit, please see your local Authorized Rockford Fosgate Dealer for installation. CAUTION:Before installation, disconnect the battery negative (-) terminal to prevent damage to the unit, fire and/or possible injury. - Seite 7 NSTALLATION Securely mount the amplifier to the vehicle or amp rack. Be careful not to mount the amplifier on cardboard or plastic panels. Doing so may enable the screws to pull out from the panel due to road vibration or sudden vehicle stops. Connect from source signal by plugging the RCA cables into the input jacks at the amplifier.
-
Seite 8: Operation
PERATION ADJUSTING GAIN To adjust the gain setting, turn the amplifier gains all the way down (counter-clockwise).Turn the source unit volume up until distortion is audible and then turn it down a bit until the distortion is inaudible.This will be about all the way up on most source units. -
Seite 9: Troubleshooting
ROUBLESHOOTING NOTE:If you are having problems after installation follow the Troubleshooting procedures below. Procedure 1: Check Amplifier for proper connections. Verify that POWER light is on. If POWER light is on skip to Step 3, if not continue. Check in-line fuse on battery positive cable. Replace if necessary. Check fuse(s) on amplifier. -
Seite 10: Specifications
PECIFICATIONS MODEL- PRIME R150-2 Continuous Power Rating (RMS) - Measured at 14.4 Battery Volts Load Per Channel 50 Watts x 2 Load Per Channel 75 Watts x 2 Load Bridged 150 Watts x 1 Dimensions: Height 2.40" (6.10cm) Width 7.67" (19.49cm) Length 11.54"... -
Seite 11: Limited Warranty Information
Some states do not allow limitations on the length of an implied warranty, so this limitation may not apply. No person is authorized to assume for Rockford Fosgate any other liability in connection with the sale of the product. How to Obtain Service Contact the Authorized Rockford Fosgate Dealer you purchased this product from. -
Seite 12: Introduction
Câblage du système....6 NOTE : consultez chaque section pour de plus amples informations. 2009 Rockford Corporation.Tous droits réservés. Rockford Fosgate, le logo Rockford Fosgate, le logo PRIME sont des marques déposées ou des marques de commerce de Rockford Corporation. -
Seite 13: Avant De Commencer
AVANT DE COMMENCER Bienvenue à Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l’installateur de l’appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d’autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à... -
Seite 14: Particularités Techniques
ARTICULARITÉS TECHNIQUES R150-2 DEL d'alimentation – Cette s'illumine lorsque l'appareil est allumé. DEL de protection – Cette s'illumine si un court-circuit ou une impédance trop basse est détecté au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit. Prises d'entrée RCA –... -
Seite 15: Installation
NSTALLATION CONSIDÉRATIONS CONCERNANT L’INSTALLATION Voici la liste d’outils requis pour l’installation : Clé de borne de batterie Porte-fusible et fusible. (Voir les spécifications concernant la Perceuse à main avec mèches assorties capacité des fusibles) Tube thermorétrécissable de 1/8 po de Voltmètre-ohmmètre diamètre Pince à... -
Seite 16: Batterie Et Charge
à l’aise pour effectuer vous-même le câblage de votre nouvel appareil, veuillez confier l’installation à votre distributeur agréé Rockford Fosgate. MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d’incendie ou de... - Seite 17 NSTALLATION volts. La tension commutée provient généralement du câble d'allumage d'ampli de la source audio. Si la source audio ne comporte pas une telle sortie, nous recommandons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli. Montez solidement l’ampli sur le véhicule ou le rack d’ampli.
-
Seite 18: Fonctionnement
ONCTIONNEMENT RÉGLAGE DU GAIN Pour régler le gain, tournez le bouton de gain de l'ampli vers son niveau le plus bas (sens anti-horaire).Augmentez le volume de la source audio jusqu'à produire une distorsion audible, puis baissez-le jusqu'à ce que la distorsion devienne inaudible. -
Seite 19: Dépannage
ÉPANNAGE REMARQUE : si vous éprouvez des difficultés après l’installation,appliquez les procédures de dépannage ci-dessous. Procédure 1 :vérifiez que les connexions de l’ampli sont bien mises. Vérifiez que le voyant POWER est allumé.Si c'est le cas,passez à l'étape 3,sinon poursuivez. 1. -
Seite 20: Caractéristiques
ARACTÉRISTIQUES MODEL- PRIME R150-2 Puissance nominale en continu (RMS) - Mesurée à 14,4 V (batterie) Charge de 4 par voie 50 Watts x 2 Charge de 2 par voie 75 Watts x 2 Charge de 4 ponteé 150 Watts x 1 Dimensions: Hauteur 6,10cm... -
Seite 21: Informations Sur La Garantie Limitée
Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable.Aucune personne n’est autorisée à assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit. -
Seite 22: Introducción
¡Insista en ello! Después de todo, su nuevo sistema sólo merece lo mejor. Para darle el toque final a su nueva imagen Rockford Fosgate; pida sus accesorios Rockford, los cuales incluyen playeras, chaquetas, gorras y anteojos para sol. -
Seite 23: Instrucciones De Seguridad
INICIO ¡Bienvenidos a Rockford Fosgate! Este manual ha sido creado para proporcionarle información al dueño, vendedor y técnico de instalación. Para quienes desean información rápida sobre cómo instalar este producto, por favor vean la Sección Instalación de este manual. El resto de la información puede encontrarse usando el Índice de Materias. -
Seite 24: Características Del Diseño
ARACTERÍSTICAS DEL ISEÑO R150-2 LED de alimentación – Este LED se ilumina cuando se enciende la unidad. LED de protección – Este LED se ilumina si se detecta un corto circuito o una impedancia demasiado baja en las conexiones del altavoz. El amplificador se apagará automáticamente si esto sucede. Enchufes RCA de entrada –... -
Seite 25: Instalación
NSTALACIÓN CONSIDERACIONES PARA LA INSTALACIÓN La siguiente es una lista de las herramientas necesarias para la instalación: Portafusibles y fusible Llave para bornes de batería (Consulte la capacidad de los fusibles Taladro manual con distintas brocas en las especificaciones) Tubo termoretráctil de 1/8 pulgadas de diámetro Voltímetro / Ohmetro Variedad de conectores Pelacables... -
Seite 26: Batería Y Carga
PRECAUCIÓN: Si no se siente capaz de instalar el cableado de su nueva unidad, por favor consulte a su Distribuidor Autorizado Rockford Fosgate local sobre la instalación. PRECAUCIÓN: Antes de la instalación, desconecte el terminal negativo de la batería (-) para prevenir daño a la unidad, incendio o posibles lesiones. - Seite 27 NSTALACIÓN amplificador remoto. Si la unidad de fuente no tiene esta salida disponible, la solución recomendada es cablear un interruptor mecánico en línea con una fuente de 12 voltios para activar el amplificador. Monte el amplificador seguramente al vehículo o al soporte del amplificador.Tenga cuidado de no montar el amplificador sobre paneles de cartón o plástico porque los tornillos pueden salirse del panel debido a la vibración o las frenadas repentinas del vehículo.
-
Seite 28: Funcionamiento
UNCIONAMIENTO AJUSTE DE GANANCIA Para ajustar la ganancia, gire las ganancias del amplificador totalmente hacia abajo (sentido contra horario). Suba el volumen de la unidad de origen hasta que pueda escuchar la distorsión y luego gire hacia abajo un poco hasta que no se pueda escuchar la distorsión. -
Seite 29: Solución De Problemas
OLUCIÓN DE ROBLEMAS NOTA: Si tiene problemas después de la instalación,siga los procedimientos de solución de problemas descritos a continuación. Procedimiento 1:Verifique que el amplificador esté bien conectado. Compruebe que esté encendida la luz de ALIMENTACIÓN (POWER).Si la luz de ALIMENTACIÓN (POWER) está... -
Seite 30: Especificaciones
SPECIFICACIONES MODEL- PRIME R150-2 Continuous Power Rating (RMS) - Measured at 14.4 Battery Volts Carga por canal 50 Watts x 2 Carga por canal 75 Watts x 2 Carga con puente 150 Watts x 1 Dimensiones: Altura 6.10cm Anchura 19.49cm Longitud 29.30cm Capacidad del fusible (amplificador) -
Seite 31: Información Sobre La Garantía Limitada
2. Cualquier costo o gasto relacionado con la desinstalación o nueva instalación del producto 3. Servicios prestados por alguien que no sea un Centro de Servicio Autorizado por Rockford Fosgate 4. Cualquier producto que tenga el número de serie borrado, alterado o removido 5. -
Seite 32: Einleitung
Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste. Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen. -
Seite 33: Sicherheitshinweise
Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern. -
Seite 34: Designcharakteristiken
ESIGNCHARAKTERISTIKEN R150-2 Betriebs-LED – Diese LED leuchtet auf, wenn das Gerät betriebsbereit ist. Schutz-LED – Diese LED leuchtet auf, wenn ein Kurzschluss oder eine zu geringe Impedanz an den Lautsprecheranschlüssen erkannt wird.Wenn dies eintritt, schaltet sich der Verstärker automatisch aus. RCA-Anschlüsse –... -
Seite 35: Einbau
Einstellungen vorzunehmen. VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. -
Seite 36: Batterie Und Aufladung
VERKABELUNG DES SYSTEMS VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. - Seite 37 INBAU Fernbedienungskabels an eine geschaltete, positive 12 V-Quelle anschließen. Die geschaltete Spannung wird gewöhnlich vom Einschaltanschluss für externe Verstärker am Source-Gerät genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfohlen, einen mechanischen Schalter in eine Leitung mit einer 12 V- Quelle einzubauen, um den Verstärker zu aktivieren.
-
Seite 38: Betrieb
ETRIEB LAUTSTÄRKE (GAIN) EINSTELLEN Zur Einstellung der Lautstärke die Lautstärkeregler des Verstärkers ganz nach unten stellen (nach links drehen). Die Lautstärke des Source-Geräts erhöhen, bis eine Verzerrung hörbar ist, dann ein wenig verringern, bis die Verzerrung nicht mehr hörbar ist.An den meisten Source-Geräten bedeutet dies ganz nach oben.Als Nächstes die Lautstärkeeinstellung des Verstärkers erhöhen, bis eine adäquate Lautstärke erreicht ist. - Seite 39 EHLERBESEITIGUNG HINWEIS: Falls Sie nach dem Einbau Probleme haben,befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung: Verfahren 1:Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen,ob die BETRIEBS-LED aufleuchtet.Leuchtet die BETRIEBS-LED auf,bei Schritt 3 weitermachen,falls nicht, hier weitermachen. 1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen. 2.
-
Seite 40: Punch Bass
ECHNISCHE ATEN MODEL- PRIME R150-2 Continuous Power Rating (RMS) - Measured at 14.4 Battery Volts Belastung pro Kanal 50 Watts x 2 Belastung pro Kanal 75 Watts x 2 Belastung überbrückt 150 Watts x 1 Maße: Höhe 6,10cm Breite 19,49cm Länge 29,30cm Verstärker Fuse Rating... -
Seite 41: Informationen Zur Beschränkten
Einschränkung nicht in allen Fällen zu. Inanspruchnahme des Kundendienstes Kontaktieren Sie bitte den Rockford Fosgate Vertragshändler, bei dem Sie dieses Produkt gekauft haben. Benötigen Sie zusätzliche Hilfe, rufen Sie den Kundendienst von Rockford unter 1-800-669-9899 an. Sie erhalten dann eine RA# (Rücksendungsautorisierungsnummer), um jegliche Produkte an Rockford Fosgate zurückzusenden. -
Seite 42: Introduzione
Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare sia la ricevuta che l’imballaggio... -
Seite 43: Primi Passi
PRIMI PASSI Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all’installatore. Per coloro che desiderano informazioni rapide circa l’installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l’Indice. -
Seite 44: Caratteristiche Del Design
ARATTERISTICHE DEL ESIGN R150-2 LED alimentazione – Questo LED si accende quando l'unità viene accesa. LED di protezione – Questo LED si accende se viene rilevato un corto circuito o un'impedenza troppo bassa ai collegamenti con i diffusori. In tal caso, l'amplificatore si spegne automaticamente. Spinotti d’ingresso RCA –... -
Seite 45: Installazione
NSTALLAZIONE CONSIDERAZIONI SULL’INSTALLAZIONE Segue un elenco degli utensili necessari per eseguire l’installazione: Portafusibile e fusibile. Chiave per morsetto batteria (Per informazioni sulla portata dei fusibili, Trapano e punte assortite consultare le specifiche.) Guaina termoretraibile avente un diametro di 0,32 cm Voltmetro/ohmetro Connettori vari Pinze spelafili... -
Seite 46: Batteria E Caricamento
CABLAGGIO DEL SISTEMA ATTENZIONE: Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali. - Seite 47 NSTALLAZIONE linea con una fonte da 12 volt per attivare l’amplificatore. Montate l’amplificatore saldamente al veicolo o all’apposita struttura di supporto.Assicuratevi di non montare l’amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e di fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvvisamente.
-
Seite 48: Funzionamento
Si consiglia di non selezionare un guadagno troppo alto per non avere troppo rumore e distorsione. NOTA: Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l’assistenza tecnica della Rockford Fosgate. REGOLAZIONE DELLA FREQUENZA DI INCROCIO Posizionando l'interruttore di crossover sulla posizione HP (passa alto), l'amplificatore viene impostato sulla modalità... -
Seite 49: Iindividuazione/Riparazione Guasti
NDIVIDUAZIONE IPARAZIONE UASTI NOTA: Se incontraste dei problemi dopo l’installazione,seguite le procedure per la localizzazione e la riparazione dei guasti elencate di sotto. Procedura 1:Controllate che l’amplificatore abbia i collegamenti adeguati. Controllate che la spia dell’ACCENSIONE sia accesa.Se la spia di ACCENSIONE è accesa,passare al numero 3, altrimenti continuare 1. -
Seite 50: Specifiche
PECIFICHE MODEL- PRIME R150-2 Potenza continua a regime (RMS) - Misurata a 14,4 volt da batteria Carico da 4 per canale 50 Watts x 2 Carico da 2 per canale 75 Watts x 2 Carico da 2 in parallelo 150 Watts x 1 Dimensioni: Altezza 6.10cm... -
Seite 51: Informazioni Inerenti Alla Garanzia
Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta) Ciò che è coperto dalla garanzia Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation. - Seite 52 Installation assistance availible at: www.rockfordfosgate.com/rftech Rockford Fosgate Rockford Corporation 600 South Rockford Drive Tempe, Arizona 85281 U.S.A. In U.S.A., (480) 967-3565 - Customer Service 1-800-669-9899 www.rockfordfosgate.com 11/2008 B.M. 12/2008 E.R. Printed in China 1230-55403-01...
