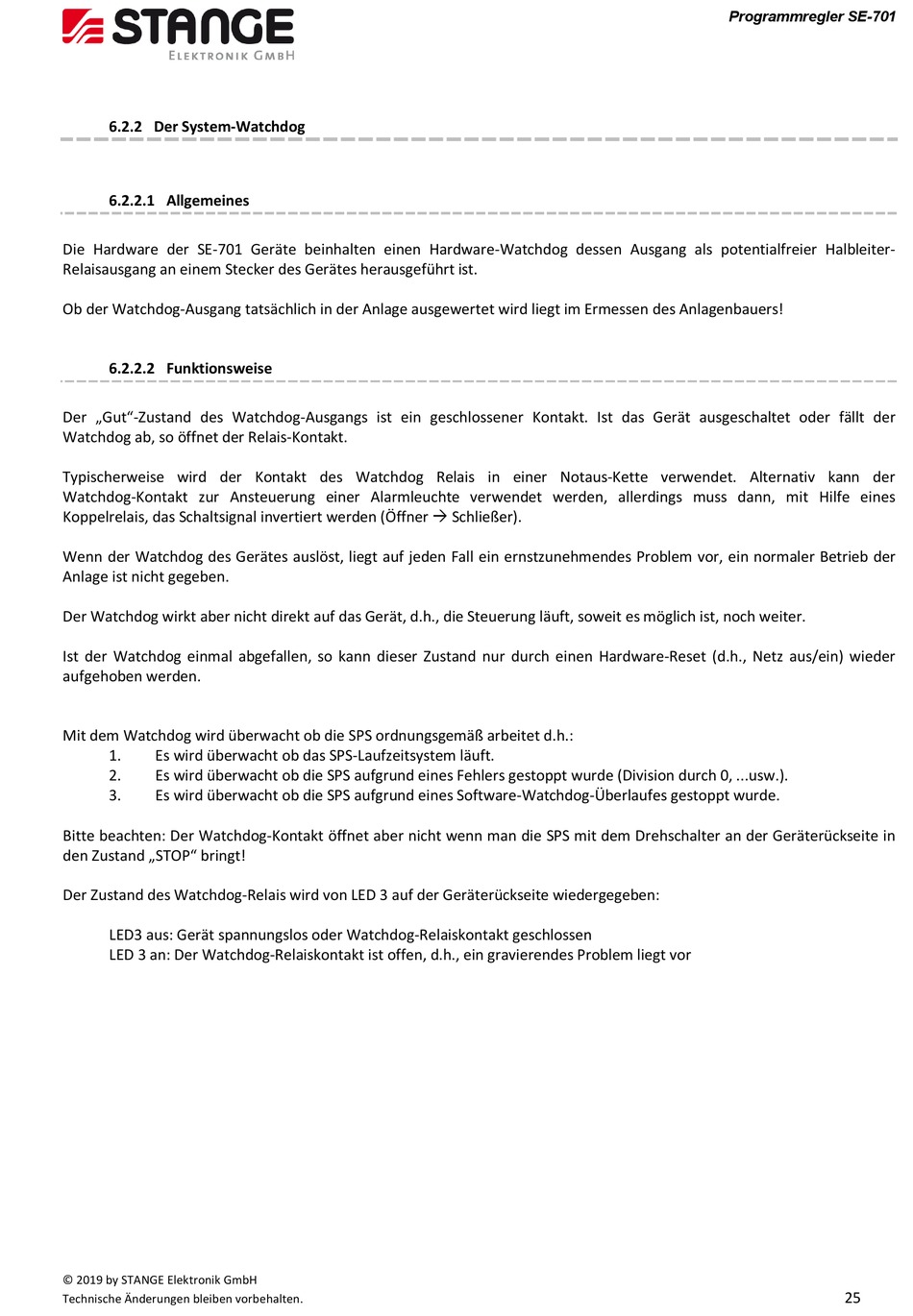

6.2.2 Der System-Watchdog

6.2.2.1 Allgemeines

Die Hardware der SE-701 Geräte beinhalten einen Hardware-Watchdog dessen Ausgang als potentialfreier Halbleiter-
Relaisausgang an einem Stecker des Gerätes herausgeführt ist.
Ob der Watchdog-Ausgang tatsächlich in der Anlage ausgewertet wird liegt im Ermessen des Anlagenbauers!

6.2.2.2 Funktionsweise

Der „Gut"-Zustand des Watchdog-Ausgangs ist ein geschlossener Kontakt. Ist das Gerät ausgeschaltet oder fällt der
Watchdog ab, so öffnet der Relais-Kontakt.
Typischerweise wird der Kontakt des Watchdog Relais in einer Notaus-Kette verwendet. Alternativ kann der
Watchdog-Kontakt zur Ansteuerung einer Alarmleuchte verwendet werden, allerdings muss dann, mit Hilfe eines
Koppelrelais, das Schaltsignal invertiert werden (Öffner  Schließer).
Wenn der Watchdog des Gerätes auslöst, liegt auf jeden Fall ein ernstzunehmendes Problem vor, ein normaler Betrieb der
Anlage ist nicht gegeben.
Der Watchdog wirkt aber nicht direkt auf das Gerät, d.h., die Steuerung läuft, soweit es möglich ist, noch weiter.
Ist der Watchdog einmal abgefallen, so kann dieser Zustand nur durch einen Hardware-Reset (d.h., Netz aus/ein) wieder
aufgehoben werden.
Mit dem Watchdog wird überwacht ob die SPS ordnungsgemäß arbeitet d.h.:
1. Es wird überwacht ob das SPS-Laufzeitsystem läuft.
2. Es wird überwacht ob die SPS aufgrund eines Fehlers gestoppt wurde (Division durch 0, ...usw.).
3. Es wird überwacht ob die SPS aufgrund eines Software-Watchdog-Überlaufes gestoppt wurde.
Bitte beachten: Der Watchdog-Kontakt öffnet aber nicht wenn man die SPS mit dem Drehschalter an der Geräterückseite in
den Zustand „STOP" bringt!
Der Zustand des Watchdog-Relais wird von LED 3 auf der Geräterückseite wiedergegeben:
LED3 aus: Gerät spannungslos oder Watchdog-Relaiskontakt geschlossen
LED 3 an: Der Watchdog-Relaiskontakt ist offen, d.h., ein gravierendes Problem liegt vor
