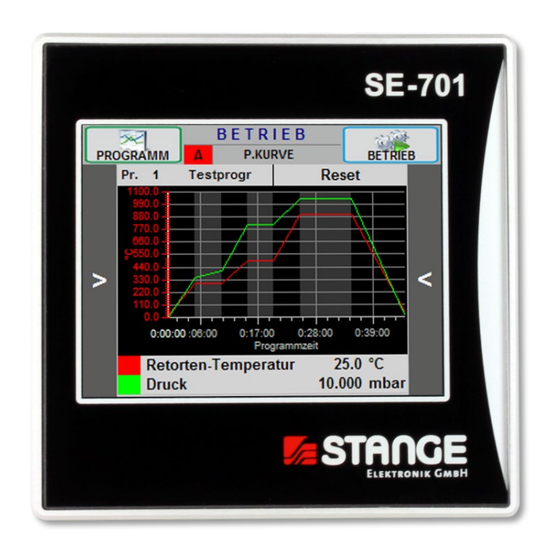

Programmregler SE-701
Betriebsanleitung
Programmregler
SE-701
Dokumentation: 17.07.2019
© 2019 by STANGE Elektronik GmbH
1
Technische Änderungen bleiben vorbehalten.
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Stange SE-701

  • Seite 1 Programmregler SE-701 Betriebsanleitung Programmregler SE-701 Dokumentation: 17.07.2019 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 2: Inhaltsverzeichnis

    EDIUMS 6.4 A ..........................28 NSCHLUSS DER TROMVERSORGUNG 6.5 A (RJ45) .......................29 NSCHLUSS DER EITSYSTEM CHNITTSTELLE 6.6 A ............................30 NSCHLUSS DER LARMBUCHSE 6.7 A ....................31 NSCHLUSS DER ANALOGEN UND DIGITALEN USGÄNGE © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 3 ONFIGURATION 8.3.1 Grundeinstellungen ............................64 8.3.1.1 Anlagen-Bezeichnung ..........................64 8.3.1.2 Bildschirm..............................64 8.3.1.3 Host-Interface ............................. 65 8.3.1.4 Siemens Modbus-Anbindung (Option) ......................66 8.3.1.5 Programmgeber............................67 8.3.1.6 Gerät Bedienoberfläche ..........................67 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 4 8.3.9.2 Software Info ............................. 158 8.3.9.3 Lizenz-Info ..............................159 8.3.9.4 Geräte-Vitaldaten ............................159 8.3.9.5 Digitale Ein-/Ausgänge..........................159 8.3.9.6 Diagnosedaten speichern ........................... 160 8.3.9.7 Hardwaretest Lokale E/A ..........................160 INDEX ....................................161 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 5: Allgemeines

    Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und / oder Ausfall des Gerätes zur Folge haben kann. Hinweis Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung des Gerätes zu beachten sind. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 6: Eg-Konformitätserklärung

    Durch nicht mit uns abgestimmte Änderungen verliert diese Erklärung ihre Gültigkeit. Das Gerät fällt nicht in den Anwendungsbereich der EG-Richtlinie 73/23/EWG (elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie); geändert durch 93/68/EWG) (Diese Erklärung entspricht EN 45 014) © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 7: Haftung Und Gewährleistung

    Bei Erfordernis wenden Sie sich bitte an den Hersteller. Hinweis! Die inhaltlichen Angaben, Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt und unterliegen weiteren gewerblichen Schutzrechten. Jede missbräuchliche Verwertung ist strafbar. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 8: Sicherheit

    Leitungen und Geräte verfügen über korrekte Schirmung. • Leitungsführung und Verdrahtung sind ordnungsgemäß ausgeführt. • Die elektrischen Betriebsmittel sind geerdet und verfügen über ein einheitliches Bezugspotenzial. • Spezielle Anwendungen benötigen besondere EMV-Maßnahmen. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 9: Massung Inaktiver Metallteile

    Betriebsanleitung in die Anlagendokumentation eingebunden wird. Wartungs- und Inspektionsintervalle eingehalten werden. Gerät, Betriebsmittel und bei der Fertigung entstehende Abfallprodukte umweltgerecht und in Übereinstimmung mit den gesetzlichen Vorschriften entsorgt werden. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 10: Bedienpersonal

    Bestimmungen die ihm übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann. ACHTUNG! Das Gerät darf nur für die in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von STANGE empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden.

  • Seite 11: Hersteller-Adresse

    2.14 Entsorgung Die umweltgerechte Entsorgung der Altgeräte vom Typ SE-701 übernimmt die Stange Elektronik GmbH. Wir entsorgen alle Geräte des genannten Typs, wenn sie frei Haus an die oben genannte Herstelleradresse geliefert werden. Oder wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott.

  • Seite 12: Transport, Verpackung Und Lagerung

    Bestimmungen der Verpackungsverordnung zur Rücknahme verpflichtet, und haben dafür Sorge zu tragen, dass sie entweder recycelt oder wiederverwendet werden. 3.3 Lagerung Packstücke bis zur Montage verschlossen und unter Beachtung der Umgebungsbedingungen für die Lagerung aufbewahren. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 13: Technische Daten

    Lithium-Akku Datenerhaltung min. 8 - 10 Wochen Akku-Ladung Vollständig nach ca. 48 Std. Betrieb Systemzeit Echtzeituhr (RTC) Datum/Uhrzeit Ganggenauigkeit max. 50 ppm @ 25 °C Zeitabgleich Manuell Speicherkarten µSD-Karte Datenlogger © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 14 USB-Anschluss (female) für externes Speichermedium (USB- Memory-Stick) Netzwerkanschluss Ethernet 10/100 Mbit/s, RJ45-Buchse Modbus TCP S7-Modbus-TCP Prozessor-Kern Freescale™ i.MX 6 ARM Arbeitsspeicher 512 MB DRAM Speicher für netzausfallsichere Daten 1 MB SRAM, batteriegepuffert (SPS Retain-Speicher) © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 15: Software-Kenndaten

    Einbau von kundenspezifischen Bildseiten bzw. Anlagen- Schaubildern, auch animiert - Verwaltung von 3 Bedien-Level (Benutzerprofile) - Online-Sprachumschaltung mit Unicode-Sprachunterstützung (russisch, chinesisch etc.) (Abhängig von der Ausbaustufe!) Leitsystem Der SE-701 ist für den Anschluss an das STANGE Leitsystem „ECS“ konzipiert „Offene“ Leitsystemschnittstelle Modbus TCP SPS-Programm System Vorrang Visualisierung.

  • Seite 16: Funktions-Eckdaten

    1 (2) Sollwert-Anzahl Digitalspur-Anzahl Alarme, extern Alarme, intern (aber nur zum Teil verwendet!) Alarm-History, Eintragsanzahl Alarmtext-Länge 40 Zeichen Grenzwerte Toleranzen Formeln Formel-Terme Konstanten Analog-Variablen Anzahl Modbus-Datenworte Variablen-Stringlänge 32 Zeichen Analogwert-Multiplexer BCD/BIN-Decoder © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 17 Anzahl Datenlogger Anzahl Logwerte Anzahl Kopfdaten Maximale Logdatensatz-Anzahl 100000 Maximale Alarmevent-Anzahl 10000 Dateianzahl Logdatenverzeichnis Anzahl Spalten Logdatenarchiv Pixel-Breite Archivanzeige Stiftanzahl Grafikanzeige Anzahl Stiftgruppen Anlagenbild Bildschirmschoner C-Pegel Formeln 1, Option Feuchte-Berechnungs-Formeln © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 18: Einbau Der Industriesteuerung

    Hochgeschwindigkeits-DC-Leitungen zu verlegen. 5.2 Allgemeine Montagehinweise Die Geräte der Reihe SE-701 werden alle von der Front her z.B. in einem Schaltschrank eingebaut. Die Befestigung erfolgt von der Rückseite mit dem beiliegenden Befestigungsrahmen und 2 Haltespanngen. Alle Geräte der Reihe SE-701 können bis zu einer max. Umgebungstemperatur von 45°C betrieben werden. Die Umgebungstemperatur bezieht sich auf den Bereich direkt bei den unteren Kühlschlitzen, bei senkrechter Montage des...

  • Seite 19: Montage Abmessungen

    Das Gerät benötigt einen Einbauausschnitt von B x H: 90,5 mm +0/- 0,5 mm x 90,5 mm +0/- 0,5 mm Die Fronttafel darf eine maximale Dicke von 5 mm nicht überschreiten. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 20: Einbautiefe

    Programmregler SE-701 5.4 Einbautiefe Einbautiefe SE-701: Die Einbautiefe für den SE-701 beträgt 115,7 mm. Die Höhe der Anschlussstecker von ca. 45 mm hinter dem Gerät ist zu berücksichtigen. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 21: Einbau In Fronttafel

    - Von hinten an jeder Seite eine der mitgelieferten Halteklammern in die vorgesehenen Gehäuse-Öffnungen einsetzen. - Schraube im Uhrzeigersinn drehen; das Gerät wird nach hinten gezogen und arretiert. Montageskizze Halteklammern © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 22: Inbetriebnahme

    Achten Sie außerdem darauf, dass auch alle angeschlossenen Geräte ausgeschaltet sind. Stellen Sie sicher, dass Sie bei der Verdrahtung des SE-701 und aller angeschlossenen Geräte alle geltenden und verbindlichen Normen befolgen. Beachten Sie beim Einbau und beim Betrieb der Geräte die entsprechenden nationalen und regionalen Vorschriften.

  • Seite 23: Übersicht Über Die Anschlüsse

    Programmregler SE-701 6.2 Übersicht über die Anschlüsse Element 24 V DC Stromversorgung (+24V/PE/GND) Alarm-Stecker (A1,A2) für Watchdog und Alarmausgang Ethernet RJ45 Analoge Universal-Eingänge Digitale IOs und analoger Ausgang © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 24: Funktion Der Led's Auf Der Geräte-Rückseite

    Diese LED gibt Auskunft über den Zustand des Watchdog: − LED aus: Kein Fehler oder Gerät aus − LED leuchtet rot: Der Watchdog hat ausgelöst, ein gravierendes Problem liegt vor. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 25: Der System-Watchdog

    6.2.2 Der System-Watchdog 6.2.2.1 Allgemeines Die Hardware der SE-701 Geräte beinhalten einen Hardware-Watchdog dessen Ausgang als potentialfreier Halbleiter- Relaisausgang an einem Stecker des Gerätes herausgeführt ist. Ob der Watchdog-Ausgang tatsächlich in der Anlage ausgewertet wird liegt im Ermessen des Anlagenbauers! 6.2.2.2 Funktionsweise...

  • Seite 26: Systemlogger-Eintrag

    6.2.3.2 Funktionsweise Der „Gut“-Zustand des Alarm-Relais ist ein geöffneter Kontakt. In der Alarmbearbeitung des SE-701 kann für jeden einzelnen konfigurierten Alarm frei bestimmt werden, ob es im Alarmfall eine Auswirkung auf das Alarmrelais geben soll, oder nicht. Nur die internen Alarme des Gerätes mit Alarmnummern > 200 wirken sich auf das Alarmrelais aus.

  • Seite 27: Ein-/Ausbau Des Μsd Mediums

    Sie müssen ein geerdetes Armband tragen, oder, wenn das nicht praktikabel ist, zumindest für einen Potentialausgleich durch berühren eines geerdeten Metallteiles z.B. Gerätegehäuses sorgen, wenn Sie mit dem Datenträger arbeiten. Das µSD Medium immer in einem antistatischen Behältnis aufbewahren! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 28: Anschluss Der Stromversorgung

    Programmregler SE-701 6.4 Anschluss der Stromversorgung Der SE-701 ist ein Gerät der Schutzklasse 3. Die Systemversorgung hat mit Sicherheitskleinspannung SELV 24 V DC (safety extra low voltage) zu erfolgen. Die interne Spannungsaufbereitung ist mit einer galvanischen Trennung versehen. Der PE Anschluss liegt direkt auf dem Gehäusepotential.

  • Seite 29: Anschluss Der Leitsystem-Schnittstelle (Rj45)

    Programmier-PC müssen im selben Subnetz sein. (z.B. 192.168.0.xxx) Steckerbelegung RJ45-Stecker Pin-Nr. Signal Beschreibung TXD- TXD+ RXD+ RXD- Buchse 8pol RJ45 An der Leitsystem-Schnittstelle angeschlossene Kabelleitungen sind von Niederspannung führenden Leitungen getrennt zu verlegen. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 30: Anschluss Der Alarmbuchse

    Halbleiterrelais Spannung: 24 V AC/DC max. Strom: 300 mA max. On-Widerstand: 4 Ohm max. Alarmbuchse: Wago Federleiste Art.-Nr. 733-106, maximaler Querschnitt: 0,5mm² Funktion Watchdog und Alarm beim SE-701: Watchdog Keine Spannung nein Alarm 1 - Kontakt: offen geschlossen offen Interner Alarm...

  • Seite 31: Anschluss Der Analogen Und Digitalen Ein- Und Ausgänge

    Verwendung der Abdeckkappe kann die Messgenauigkeit für Thermoelement-Messungen verbessert werden. HINWEIS: An den Eingängen wurden Schutzelemente eingefügt, die die Überspannungen ableiten sollen und so dafür sorgen, dass die verwendeten Bauteile innerhalb ihrer Spezifikation betrieben werden können. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 32 Programmregler SE-701 Klemme 17 dient als Anschluss zur Ableitung der Überspannungen. Daher ist es wichtig, dass die Klemme 17 mit dem geerdeten Gehäuse des SE-701 verbunden wird. (Foto rechts: Angeschlossene Klemme 17, verbunden mit dem Gehäuse und auf Kanal 3 Ausgleichsleitung Typ S mit aufgelegten Schirm) Bei Strommessung (0 …...

  • Seite 33: Pt100/Pt1000, 3-Leiter

    HINWEIS: Werden ausschließlich Pt100/Pt1000- und Normsignale gemessen, ist der Anschluss von Klemme 17 an der Erdungslasche des SE-701 nicht notwendig. Sollten aber dennoch Überspannungen zu erwarten sein oder auch Thermoelemente gemessen werden, so wird der Anschluss von Klemme 17 empfohlen.

  • Seite 34: Pt100/Pt1000, 4-Leiter

    HINWEIS: Werden ausschließlich Pt100/Pt1000- und Normsignale gemessen, ist der Anschluss von Klemme 17 an den Erdungslaschen des SE-701 nicht notwendig. Sollten aber dennoch Überspannungen zu erwarten sein oder auch Thermoelemente gemessen werden, so wird der Anschluss von Klemme 17 empfohlen.

  • Seite 35: Digital-I/Os

    Analog-Ausgang, potentialgetrennt, für 0..10 V und 0..20 mA / 4..20 mA. Die Umschaltung des Strom-Ausganges erfolgt per Konfiguration. Bürde Spannungsausgang: mind. 2 kΩ/Imax = 5 mA Bürde Stromausgang: max. 500 Ω/Umax = 10 V © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 36: Verbindung Eines Pcs Mit Dem Se-701

    Programmregler SE-701 6.8 Verbindung eines PCs mit dem SE-701 6.8.1 Verkabelung Die Kommunikation vom PC auf die Steuerung erfolgt idealerweise über Ethernet und TCP/IP Protokoll. Bei einer direkten Verbindung, ohne Ethernet-Hub oder Switch, ist ein gekreuztes "Crossover" Kabel zu verwenden. Steuerungsseitig ist eine standardisierte RJ45 Buchse angebracht.

  • Seite 37: Länge Der Netzwerk-Leitung (Segmentlänge)

    Verbindung ändern> oder mit <Datei> <Eigenschaften> wird das Fenster mit den Eigenschaften der LAN-Verbindung aufgerufen. Im Fenster “Diese Verbindung verwendet folgende Elemente“ muss das <Internetprotokoll Version 4 (TCP/IPv4)> mit einem Doppelklick gewählt werden. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 38: Einstellung Der Ip-Adresse In Dem Gerät

    Windows 7/10 übernimmt die Änderungen ohne Neustart! 6.9.5 Einstellung der IP-Adresse in dem Gerät Durch die mitgelieferte Visualisierungs-Applikation: Bei der Auslieferung einer SE-701 Steuerung wird eine Visualisierungs-Applikation aufgespielt, die erlaubt die IP-Adresse einzustellen. → Wie die Adresse einzugeben ist, wird im Kapitel Host-Interface erklärt.

  • Seite 39: Betrieb

    Programmregler SE-701 7 Betrieb 7.1 Einschaltverhalten Nach dem Einschalten führt der SE-701 einen Systemtest durch. Die Steuerung nimmt den Zustand „Stop“ oder „Run“ erst an, wenn sie keinen Hardwarefehler festgestellt hat. Der Systemtest beinhaltet folgende Tests: • Speichertest • Flashdisk-Test 7.2 Ausschaltverhalten...

  • Seite 40: Startverhalten/Anlauf

    Netz ein Nein Hardware o.k.? Nein Programm vorhanden Batterie Nein o.k. Reset-kalt Start (PLC.INI) Startup= Startup= Nein WARM STOP (default) SPS-Zustand: SPS-Zustand: SPS-Zustand: SPS-Zustand: „Power on“ „Stop“ „Run“ „System Fault“ © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 41: Bediendialog Der Steuersoftware

    Funktionen aufgerufen während im linken Menü auf andere Seiten gewechselt wird. Hinweis: Die Geräte-Bedienung hängt von der Konfiguration der jeweiligen Anlage(n) und Werte ab. Daher kann das Layout des Displays abweichen. Das folgende Beispiel zeigt die grundsätzliche Bedienung der SE-701 Geräte. 8.1 Betrieb WARNUNG! Wenn Sie im Betriebszustand Änderungen vornehmen, so haben diese...

  • Seite 42: Startbildschirm

    Nach dem Einschalten startet das Gerät mit der Betrieb-Übersichtsseite. Als erstes müssen Sie sich über den „Login“ Button anmelden. Beim ersten Gerätestart lauten die Login-Zugangsdaten für den Administrator: Benutzer: administrator, Passwort: Stange .Ersetzen Sie das Default-Passwort durch Ihr eigenes Passwort! →...
  • Seite 43 Linienfarbe welchem Wert entspricht. Der aktuelle Wert des Sollwertes und die Einheit werden angezeigt. Der aktuelle Zustand der Spuren wird durch die Symbole „-“ für aktiv (Ein) und „/“ für inaktiv (Aus) dargestellt. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 44: Programmsprung

    Programms, …) kann die gleiche Eingabe eines Sprunges, unterschiedliche Ziele innerhalb des Programms mit Schleifen bedeuten! Ein Sprung auf einen Abschnitt innerhalb einer Programmschleife hat die Abarbeitung der kompletten Schleife zur Folge. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 45: Automatischer Programmstart

    Abschnittszeitpunktes). Bereits gestartete Programmschleifen bleiben von Programmänderungen dann unberührt, sofern sie nicht innerhalb einer größeren liegen. Hier nimmt die innere Schleife beim nächsten Rücksprung der äußeren die neuen Werte an. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 46: Betriebs-Programm Editieren

    Durch Auswahl einer Regelzone können über die rechte Sidebar folgende Parameter eingestellt werden: - Auto, Hand, DisableAuto und DisableHand (Hand - Tippbetrieb nur in der Detailansicht möglich!) Eine gerade aktive Selbstoptimierung irgendeiner Regelzone Hinweis wird durch Blinken der Spaltenüberschriftzeile signalisiert! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 47: Regelzone Detailansicht

    Dialogfenster, in dem der Modus der Stellgröße geändert wird. Button: Y(+) /Y(-) Manueller Tipp-Betrieb für Regelzonen Eine gerade aktive Selbstoptimierung wird durch den Status „Opti“ Hinweis und durch blinken der Titelzeile „PID-Parameter“ signalisiert! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 48: Pid Parameter

    Aus der Amplitude und der Periodendauer der Schwingungen werden die Regelparameter (Xp, Tn, Tv) berechnet. Die bei der Optimierung ermittelten Parameter werden automatisch in den gerade aktiven Parametersatz des Reglers eingetragen und nach Abschluss der Optimierung sofort verwendet. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 49: Regelzonen-Toleranzwerte /-Grenzwerte

    Der SE-Designer ist ein Visualisierungstool mit dessen Funktionalität die grafische Darstellung und die Einbindung von prozessnahen Daten für die Anlagenübersichtsseiten realisiert werden kann. Weitere Informationen finden Sie in der SE-Designer Bedienungsanleitung. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 50: Alarme

    Auf allen Seiten im BETRIEB Menü werden anstehende Alarme durch den rot hinterlegten Text „Alarm“ angezeigt: - blinkend = Neuwert-Alarm - statisch = Alarm ist quittiert, steht aber noch an © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 51: Alarm-Historie

    Überspannung bei 0…10 V oder Überstrom bei 0...20 mA oder unter 4 mA bei 4…20 mA oder Überspannung bei Thermoelement = „B↓“; Überstrom beim Messbereich 4...20 mA = „↑“. Umschaltung über die rechte Sidebar: Grenzwerte Toleranzen Formeln © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 52: Prozessdaten Grenzwerte

    - Aktuell - Status: „OK“ solange keine Fehler auftreten „ ↑ “bei einer Bereichsüberschreitung „ ↓ “ bei einer Bereichsunterschreitung „ F “ bei einem Berechnungsfehler (Beispielsweise Division durch 0) © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 53: Betriebsstundenzähler (Option)

    Die Chargen-Informationen werden über die rechte Sidebar und Auswahl des Buttons angezeigt: - Anlage - Chargen-Nr. - Programm - Programm-Nr. - Prozess Start - Prozess Ende - Prozess-Zeit - Bediener - Alarme - Status © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 54: Logger Graph (Option)

    Zahlenwert zum Zeitpunkt der Cursorposition angezeigt. Sidebar: "Gruppe +/-" Umschaltung zwischen den Gruppen. "Chart" Zuordnung der Farben des Chart-Diagramms. "Stifte" Stift-Konfiguration für die Zuordnung der Stiftfarben. → Logger Konfiguration © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 55: Logger Kopf (Option)

    Feld ein rotes Kreuz eingeblendet. → Logger-Parameter 8.1.19 Konfiguration Über den Button Konfig. wird die Übersichtseite der Geräte-Konfiguration aufgerufen. Hier werden die Voreinstellungen der Betriebsparameter vorgenommen → siehe Kapitel Konfiguration. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 56: Login

    Mit dem "Login" Button wird die Eingabeseite für die Benutzeranmeldung aufgerufen. Nachdem ein Benutzer und ein dazu passendes Passwort eingegeben wurde erkennt das SE-701 Gerät automatisch, welche Benutzerrechte zu diesen Eingaben passen. Der Benutzername wird links neben dem „BETRIEB“ Button angezeigt.

  • Seite 57: Login Level Berechtigungen

    Programmübersicht einsehen Programmübersicht Bedienung Betriebsprogramm anwählen Programmabschnitte einsehen Programmschleifen einsehen Programmabschnitte-/ Schleifen ändern Programm-Import Programm-Export Prozessdaten Prozessdaten einsehen Prozessdaten einsehen (IW, GW, TOL, Formel) Grenzwerte ändern Toleranzen ändern Variablenwert ändern © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 58 Reglerübersicht einsehen Reglerübersicht Manuell Reglerübersicht Optimierung Regler-Grenzwerte eingeben Regler-Grenzwerte eingeben Datenlogger Datenlogger einsehen Datenlogger allgemein Logdaten einsehen Logdaten verwalten Logdaten importieren Loggerstifte konfigurieren Prozess-Start Chargenbezeichnung editieren Kopfdaten editieren Kommentartext editieren © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 59: Programm

    Um ein neues Programm zu erstellen wählen Sie auf der rechten Sidebar den „Neu“ Button. Im folgenden Fenster wird die Programmnummer vorgeschlagen. Bereits belegte Programm-Nummern können nicht verwendet werden. Geben Sie einen Programmnamen ein und bestätigen mit „OK“. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 60: Abschnitte Programmieren

    Programmregler SE-701 8.2.3 Abschnitte programmieren Die Programmierung periodischer Prozesse erfolgt im SE-701 abschnitts- weise; Jeder Abschnitt wird durch einen Verfahrensschritt und die Abschnittszeit, die für alle Sollwerte und Digitalspuren gültig ist, definiert. Über den „Hinzufügen“ Button ist es möglich, einen weiteren Abschnitt in das Programm einzufügen.

  • Seite 61: Programm Kopieren

    Wenn bei einer periodischen Anlage bereits ein Programm läuft, kann das Betriebsprogramm nicht geladen werden. 8.2.7 Programme sortieren Um die Programme in der Programmübersicht zu sortieren, wählen Sie den „Sortieren nach Name“ bzw. „Sortieren nach Nummer“ Button und die Programme werden entsprechend sortiert. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 62: Programmliste Speichern Und Laden

    Bei Hinzufügen oder Entfernen von Programmabschnitten müssen die Schleifen entsprechend angepasst werden! Der letzte Programmabschnitt darf nicht auch das Ende einer Schleife sein, sofern er mit der Zeit 00:00:00 programmiert ist! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 63: Konfiguration

    Um zur Konfigurationsebene zu gelangen, wählen Sie auf der Betriebsseite den „Konfiguration“ Button. Durch Auswahl des gewünschten Konfigurationsmenüs und betätigen des „Auswahl“ Buttons können Sie die folgenden Konfigurations-Einstellungen vornehmen. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 64: Grundeinstellungen

    Helligkeit Stufe 1 [%],Wertebereich 0..100 Zeitverzögerung Stufe 2 [Minuten], Wertebereich 0 bis 1440 Helligkeit Stufe 2 [%],Wertebereich 0..100 Der Bildschirmschoner kann auch mit einem Kundenlogo versehen werden. Informationen dazu erhalten Sie bei unserem Support. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 65: Host-Interface

    Programmregler SE-701 8.3.1.3 Host-Interface Die Einstellungen für die Ethernet Schnittstelle zwischen SE-701 und Leitsystem (ECS, InTouch, Etc…) werden hier vorgenommen. Kriterien für das Host-Interface: Funktion Eingabe-Bereich Bezeichnung Schnittstellenbezeichnung, 24 Unicodezeichen Ethernet-Protokoll Leitsystem-Schnittstellenprotokoll, Ethernet (RJ45 Buchse) - MODBUS TCP/IP - JBUS TCP/IP Unit Identifier Wertebereich 0 bis 247 = Modbus-Frames werden beachtet die den passenden Unit-Identifier haben;...

  • Seite 66: Siemens Modbus-Anbindung (Option)

    Die Modbus-TCP-IP Schnittstelle zum Anschluss einer Siemens S7 1200 oder 1500 wird hier freigeschaltet, in dem die Modbus- Freigabe auf „Freigegeben“ eingestellt wird. Die hier angegebene S7 Port-Adresse muss im Projekt eingetragen werden. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 67: Programmgeber

    Die Punkte „Anbindung Datenserver“ und „Anwendung beenden“ erscheinen nur bei der Benutzung der „SE7xx Windows Client“ Fernbedienungs-Software. - Anbindung Datenserver: Hier kann bei der Fernbedienungs-Software die IP-Adresse des Gerätes eingestellt werden, mit dem kommuniziert werden soll. - Anwendung beenden: Beendet die Fernbedienung. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 68: Hardware

    - 8 Digitaleingänge - 8 Digitalausgänge Die I/O-Boards lassen sich im Menü „Lokale E/A“ aktivieren bzw. deaktivieren (Unbelegt) und stehen anschließend zur Parametrierung zur Verfügung. → Digitale und analoge Eingänge/Ausgänge © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 69: Funktionen

    Betätigen des „Auswahl“ Buttons wechseln Sie zu den entsprechenden Einstellungen. Funktionen für digitale und analoge Eingänge/Ausgänge: Funktion Eingabe-Bereich Parameter: Anzahl Anzahl Digitaleingänge Digitaleingänge Max. 24 Zeichen Funktion Eingabe-Bereich Parameter: Anzahl Anzahl Digitalausgänge Digitalausgänge Max. 24 Zeichen © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 70: Istwerte

    Bereich: -9.99999E15 bis +9.99999E15 Istwert-Offset Bereich: -9.99999E15 bis +9.99999E15 Filterwert-Anzahl 0..9; Anzahl der aufeinander folgenden Werte, die ignoriert werden, wenn sie nicht im „Filter-Fenster“ liegen Filter-Fenster 00,01..99,99 % (bezogen auf Istwertbereich) © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 71 Die Obergrenze des Istwertbereichs muss öfter definiert werden als die Untergrenze! Wird Strom gemessen, so muss beim Einsatz der Stange CAN-IW8XL und CAN-IW4XL Karten der mitgelieferte 50 Ω-Widerstand in den Spannungseingang (0..+10V) des jeweiligen Kanals geschaltet werden. Der Widerstand erzeugt einen Spannungsabfall von 0 (0,2)..1 V, der durch korrekte Messbereichswahl entsprechend umgerechnet wird.

  • Seite 72: Istwertfilterung

    Auswirkungen auf das Regelverhalten haben, wird zumeist jedoch die Abläufe nicht beeinflussen. ACHTUNG! Die Funktion darf nur aktiviert werden, wenn zyklische Istwerte einlaufen wie von der STANGE CAN-Peripherie, da ja Messwerte „weggeworfen“ werden. Kommen Werte z.B. über das Profibus-Slave-Modul herein, so würde der Istwert unter Umständen vom tatsächlichen Wert des Profibus-Masters abweichen wenn dieser die Werte nur bei Wertänderung und nicht...
  • Seite 73 Istwertkorrektur kann ein Abgleich des gefilterten Messwertes z.B. bei Thermoelement- oder Pt100-Meßfühlern durchgeführt werden. Für jeden Istwert sind bis zu 5 Korrekturpunkte frei definierbar. Nach Eingabe der Anzahl der Korrekturpunkte erfolgen die Istwert-Korrekturpunkt-Eingabe und die Definition der Korrekturwerte. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 74 = Korrekturpunkt bei 1400 °C 1400 Δx = Δ IW Messwert – 3 = m · Δx = 0,005 (1400 – 900) = 2,5 1400 = 5,5  IW = 1405,50 °C 1400 Anzeige © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 75 älteren Geräten nicht automatisch aufsteigend sortiert wurde. Sollte die Tabelle des alten Gerätes nicht in aufsteigender Reihenfolge eingegeben worden sein, ergeben sich Unterschiede in der Istwerterfassung. In diesem Fall unbedingt das Ergebnis überprüfen und gegebenenfalls die Korrekturtabelle anpassen.) © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 76 Werden bei diesen Karten versehentlich mehrere Istwerte als „schnell“ konfiguriert, so wird nur der hinterste Istwert der betreffenden Karte bevorzugt gemessen. Thermoelemente können nicht bevorzugt schneller gemessen werden. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 77: Analogausgänge

    Regler Sollwert Funktionsnummer Nummer des in „Funktions-Code“ gewählten Operanden Ausgabe-Funktion Normal Invers Skalierung Ausgangsbereich 0..10 Volt, 0..20 mA, 4..20 mA Skalierungs-Faktor Eingabe-Bereich: -9.99999E15 bis +9.99999E15 Skalierungs-Offset Eingabe-Bereich: -9.99999E15 bis +9.99999E15 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 78 Faktor = 0,5, Offset = 50; der DAC-Wert bewegt sich im Bereich von 50..100 % (z.B. 5..10 V). Beispiel für CAN-Slave: Faktor = 0,1, Offset = 500, Sollwertbereich = 0..450,0; der Slave-Wert liegt im Bereich zwischen 500 und 545. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 79: Freie Linearisierungskurven

    Ausgang Ausgangswert, Eingabe-Bereich -9.99999E15 bis +9.99999E15 Freie Linearisierungskurven: Funktionsbeschreibung Mit der Istwerterfassung im SE-701 können für alle gängigen Thermoelemente und Pt100 Linearisierungen durchgeführt werden. Für Istwert-Sensoren anderer Typen können zwei Linearisierungskurven (siehe KONFIGURATION Istwerte) frei definiert werden. Jede Kurve kann bis zu 64 Kurvenpunkte (Eingangs-/ Ausgangs-Wertepaare im Real-Format) enthalten.
  • Seite 80 Eingangswerte 8 V und 10 V. Zur Definition der abgebildeten Linearisierungskurve sind demnach sechs Wertepaare notwendig. Der für den betreffenden Istwert konfigurierte Bereich (siehe KONFIGURATION Istwerte) ist nur für eine eventuelle DAC-Ausgabe relevant. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 81: Sollwerte

    Sollwert in der Wertgruppe angezeigt und für die Grafik herangezogen) • 31001..31020 allgemeine Zuordnung zu den Wertgruppen 1..20 (Anmerkung: Es können mehrere Sollwerte mit der gleichen ID versehen werden!) Manuell-Werte bei Programm-Laden Löschen / nicht löschen © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 82 Programm-Weiterlauf am Ende eines Abschnitts im "Einzelschritt"-Mode; Impulseingang Sprung auf Programm-Ende Bei Aktivierung dieses Steuereinganges (positive Flanke), im Status RUN oder HALT, wird ein sofortiger Sprung auf das Programm-Ende durchgeführt. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 83 Der Sollwert wird in jedem neuen Abschnitt sofort abrupt auf den neuen Wert gesetzt. - Rampe Der Sollwert wird in der programmierten Abschnittszeit kontinuierlich auf den neuen Wert gefahren und dabei stufenweise berechnet. Die Ausgabe-Intervalle ("Stufen") sind auf 0,1 Sek. festgelegt. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 84: Regelzonen

    Bei einer eventuellen Übernahme einer Gerätekonfiguration von Geräten der 4. oder 5. Generation ist zu beach- Hinweis ten, dass beim SE-701 die Funktionalität des sehr selten verwendeten Programm-Zyklen-Sollwertes entfallen ist. An seine Stelle sind die wesentlich einfacher einzugebenden und zu verstehenden Programm-Schleifen getreten.
  • Seite 85 Bereich Regelzone ≥ Bereich Regler-Istwert > Bereich Regler Sollwert ) Absolute Bereichswerte Die Mindest-Zykluszeit reguliert die Schaltspiele nur im Mittel. Es kann nicht garantiert werden, dass diese Zeit unter allen Bedingungen eingehalten wird. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 86 "Heizen/Kühlen" für Regelzone 1: (Digitalausgang 1 = "Heizen" Digitalausgang 2 = "Kühlen"): L FA 49 "Heizen", RZ 1 = A 1 L FA 50 "Kühlen", RZ 1 = A 2 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 87 Beim allen Reglern wird die Stellgröße Y mit einer sehr hohen Auflösung als REAL Zahl berechnet und angezeigt. Die Stellgröße Y eines stetigen Reglers kann als Analogausgang über die Peripherie (Modbus, CAN, Profibus, Profinet, …) ausgegeben werden. Bei der CAN-Peripherie von Stange Elektronik wird dabei eine Auflösung von 12 Bit verwendet (=4096 Schritte).
  • Seite 88 Umschaltung zwischen Heizen und Kühlen über den Soll-Ist-Vergleich. Der Schaltabstand definiert den Abstand zwischen den beiden Arbeitsbereichen Heizen und Kühlen. Mit den Hysteresen für Heizen und Kühlen werden die Ein- und Ausschaltpunkte im jeweiligen Arbeitsbereich festgelegt. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 89 Der Schaltabstand der Split-Range-Regler beinhaltet ein „–“ oder „+“ als Vorzeichen, mit dem ein Überlappen ACHTUNG oder eine Totzone zwischen den „Heizen“ und „Kühlen“ Ausgängen erreicht werden kann. Dieses Vorzeichen wird gegenüber den Vorgängermodellen (SE-4xx, SE-5xx) genau invertiert eingegeben! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 90 Formel nicht berechnet wird. Im normalen Rechenbetrieb wirkt sich die Konstante K 2 praktisch nicht aus. IW 2 IW 3 (Luftmenge) (Gasmenge) Der Formelwert X wird als Ersatz-Istwert in die Regelzone "Verhältnis Luft/Gas" eingespeist. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 91: Ersatz-Istwert

    Das Eingeben eines Handwertes ist möglich (wird auch im Display angezeigt), aber eine Ausgabe eines Handwertes (Analogausgang/Funktionsausgang) erfolgt erst, wenn der Regler wieder aktiv ist. Die Regelung erfolgt beim Einschalten bei allen Reglertypen vom letzten Arbeitspunkt aus. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 92 Jede Regelzone verfügt über ein separates Toleranzband mit Plus- und Minus-Toleranzausgang (FA 985, 986, 993, 994, …). Die Toleranzwerte werden im BETRIEB eingegeben. Die Eingabe erfolgt in % vom Regelbereich! Die Regelzonen-Toleranzen berücksichtigen die Umschaltung auf Ersatz-Sollwert und/oder Ersatz-Istwert der Regelzone. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 93 • Der Y-HAND-Mode wird von dieser Funktion nicht beeinflusst. • Anders als bei den 4er- und 5er Geräten können nun bei einem "Heizen/Kühlen"-Regler (Split Range) Regler-A und Regler B unabhängig voneinander skaliert werden! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 94: Regel-Istwertfilterung Durch Mittelwertberechnung

    Bei einer eventuellen Übernahme einer Gerätekonfiguration von Geräten der 4. oder 5. Generation ist zu Hinweis beachten, dass beim SE-701 die Regler-Abtastrate aller Regelzonen fest auf 0,1 Sekunden eingestellt ist. Bei den älteren Geräten war die Abtastrate zwischen 0,1 und 1,0 Sekunden variabel einstellbar (Task-Tabellen).
  • Seite 95 Kurve 2.) Hier ist der Wert vom Progressions-Intervall gegenüber Kurve 1 verkleinert was zu einem engeren Verlauf der Einschwingvorgangs führt. Kurve 3.) Eine Vergrößerung vom Progressions-Intervall führt zu einem weiteren Bogen des Einschwingvorgangs, es wird „weicher“ eingeschwungen. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 96 Funktionseingang FE 1144 (Impuls von 200 ms) aktiviert wird. Nach der Sicherung wird der Funktionsausgang FA 1304 automatisch zur Quittierung gesetzt und beim Starten von Y-Tracking wieder zurückgesetzt. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 97 Schwächere Dämpfung; stärkere Reaktion Früheres "Abschalten" vor dem Sollwert auf Störungen evtl. langsame Annäherung an den Soll- wert Kleiner Stärkere Dämpfung; schwächere Reaktion Späteres "Abschalten" vor dem Sollwert; auf Störungen evtl. Überschwingen © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 98 Xp = ∆x x 2 x 100 % Tn = 6 x Tv Tv = 0,1 x T Xp = ∆x x 3,4 x 100 % Tn = 0,73 x T © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 99 Xp = 1,7 x F Tn = Tg Tv = 0,5 x Tn Xp = 2,9 x F Tn = 1,2 x Tg V max (F = x Tu x 100 %) © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 100 Istwerteingänge des Reglers ein Bruch-Signal ansteht (Umschaltung auf Ersatzistwert falls vorhanden). • Toleranzalarm: FA990 bei Zone 1, FA998 bei Zone 2 usw.; dieser Ausgang wird angesteuert, wenn mindestens eine Toleranzabweichung beim Vergleich der Istwerteingänge des Reglers ansteht. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 101 Wert für den Regler wird aus allen drei Istwerten gemittelt. Es erfolgt eine Aktivierung des Funktionsausgangs „Toleranzalarm“ (FA990 ..). Bei der Ermittlung der Toleranzen kommt ein evtl. konfigurierter Ersatzistwert nicht mit ins Spiel. Der Ersatzistwert wird nur im Zusammenhang mit dem Istwertbruch verwendet! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 102 Bruch 506.0 Bruch 512.5 Bruch Bruch 507.0 Bruch Bruch Bruch 450.0 Bruch Bruch Bruch Bruch Max Ers.-IW Bruch Bruch Bruch Max Mittelw. Die farbig hinterlegten Felder sind besonders zu beachten. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 103 Der Lösungsansatz ist hier ein weiches „Abfangen“ des Sollwertanstiegs vor dem Erreichen der Haltephase. Dazu wird im SE-701 eine Toleranz verwendet, die erkennt, wenn sich der Temperaturistwert bis auf ein gewisses Maß dem Zielsollwert angenähert hat. Dann wird das X-Tracking des Reglers gestartet, dieses fährt den Reglersollwert „weich“ bis an den Zielsollwert heran und vermeidet so weitgehend ein Überschwingen der Anlagentemperatur.
  • Seite 104 IW – ZielSw Externe Aktivierung Nein (immer aktiv) Operanden-Nummer 1 01 (Gleicher Istwert, wie die Regelzone) Operanden-Nummer 2 01 (Gleicher Sollwert, wie die Regelzone) Plus-Toleranz + 50.0 Minus-Toleranz - 50.0 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 105: Toleranzen

    Variablenwert (Va) Stellwert (Y) Stellwert heizen (Yh) Stellwert kühlen (Yk) Regler-Istwert (RI) Regler-Sollwert (RS) Operanden-Nummer 1 Sollwert (Sw); (Anzahl: Siehe Funktions-Eckdaten) (Minuend) Istwert (Iw) Formelwert (X) Variablenwert (Va) Stellwert (Y) © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 106 Iw – Iw Formelwerte (X) X – Sw Ziel Sollwert (ZielSw) Iw – X Funktions-Eing. Toleranz-Freigabe Funktions-Ausg. X – X Minus-Toleranz unterschritten Iw – ZielSw X – ZielSw Sw - ZielSw © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 107 Eine solche Toleranz ist sehr nützlich, wenn es darum geht, kurz vor Ende eines Rampenabschnittes etwas zu veranlassen. Im vorhergehenden Kapitel ist ein Beispiel, für die Verwendung einer solchen Toleranz, unter „Vorausschauende Regler-Manipulation zum Beginn einer Haltephase“, zu finden. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 108: Grenzwerte

    Regler-Istwert (RI), Regler-Sollwert (RS) Anzeigeformat Wert-Anzeigeformat gemäß Format-Enumeration Grenzwert -9.99999E15 bis +9.99999E15 Hysterese -9999 bis +9999 ) Diese Grenzwerte sind nicht relevant, sofern bei ,, „ja” gewählt wurde! Grenzwerte Read/Write“ ein © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 109 Grenzwert-Ausg Istwert (°C) Istwert Hysterese Istwertabhängiger Grenzwert mit Grenzwert positiver Hysterese (Überwachung auf Unterschreitung) Grenzwert Ausg. HINWEIS: Bei Überwachung auf Unterschreitung muss der Grenzwert-Ausgang negativ abgefragt werden (0 = Unterschreitung). © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 110 Grenzwert 2 wie folgt konfiguriert: Grenzwert- Typ: Abschnitts-Restzeit Grenzwert: In der geräteinternen SPS müssen dazu folgende Anweisungen stehen: 0681 (Ausgang 2 ist aktiv, sobald die aktuelle Abschnitts-Restzeit < 30 Sek ist.) 0684 0170 0002 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 111: Alarmbearbeitung

    0: Durch Priorität gegebene Alarmverzögerungszeit nehmen >0: Alarmzeit in Sekunden; durch Priorität gegebene Zeit bleibt dann unberücksichtigt! Bereich: 0.0 bis 9999.9 Sekunden Logging Alarm in Datenlogger aufnehmen: Ja / Nein Alarmrelais ansteuern Nein / Ja © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 112 Alarme können vom Bediener auf der Alarmübersichtsseite des Gerätes wahlweise gleichzeitig in einer Aktion oder, nach individueller Anwahl, einzeln quittiert werden. Über die Funktionseingänge können die Alarme ebenfalls alle gleichzeitig (FE 506) quittiert werden. Eine Einzelquittierung über FEs ist nicht vorgesehen. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 113: Alarmrelais Ansteuern (Nein/Ja)

    Programmregler SE-701 Alarmrelais ansteuern (Nein/Ja) In der Alarmbearbeitung des SE-701 kann für jeden einzelnen konfigurierten Alarm frei bestimmt werden, ob es im Alarmfall eine Auswirkung auf das Alarmrelais (Stecker unten am Gerät neben der Spannungsversorgung) geben soll oder nicht. Die internen Alarme des Gerätes mit den Alarmnummern > 200 wirken sich immer auf das Alarmrelais aus.

  • Seite 114: Formeln / Konstanten

    - Konstante Nr. - Bezeichnung - Wert Über den „Ändern“ Button werden die Funktionen definiert. Die Anzahl der Parameter werden über die linke Sidebar durch Aufruf des „Param.“ Buttons festgelegt. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 115 (Division) (Klammer auf) (Klammer zu) √ (Quadratwurzel) (e hoch x) (x hoch y) (10er Logarithmus) (Natürlicher Logarithmus) Sinus (Xradiant) Cosinus (Xradiant) Tangens(Xradiant) (Sollwert) (Istwert) (Konstante) (Variable) (Formel-Wert) (Stellwert) (Regler-Istwert) (Regler-Sollwert) © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 116 Ein Formel-Reset setzt den Formelwert auf einen definierten Wert zurück. Als Reset-Wert kann ein konstanter Wert, aber auch ein Prozesswert verwendet werden (Sollwert, Istwert etc.). Die Formelverarbeitung des SE-701 berücksichtigt Punkt vor Strichrechnung! ACHTUNG Bei den Vorgängermodellen (SE-4xx, SE-5xx) war dies nicht der Fall.

  • Seite 117: Sps-Anweisungsliste

    Hand und Automatik umgeschaltet. Hier wird in der Regel mit „Set“ und „Reset“ gearbeitet und nicht mit „=“. FA 2000..2799: Digital-Ausgangs-Variablen; Diese Variablen sind keiner festen Funktion zugeordnet und können von der SPS frei gelesen und beschrieben werden. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 118 - Die SPS-Timer sind nicht netzausfallsicher. Nach einem Netzausfall ist eine verstrichene Timerzeit gelöscht. - Eine automatische Prüfung der Eingaben erfolgt nicht; die Einhaltung der Gesetzmäßigkeiten bei der SPS-Programmierung unterliegt der Sorgfalt des Anwenders! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 119 Beide Flip-Flops verhalten sich bei Normalbetrieb gleich; bei einem Netzausfall und anschließender Spannungswiederkehr behält FF1 den letzten Schaltzustand bei, während FF2 zurückgesetzt wird. Ein als Flip-Flop programmierter Ausgang verhält sich wie FF2. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 120 0007 Blinktakt- 0008 Ausgabe Der Taktgeber aus Beispiel 6 beginnt mit der Pausenzeit. Zu der Pausenzeit sind noch zirka 200 ms hinzuzuzählen (wegen der Logikabfragen). Daher nicht als Präzisionstaktgeber geeignet! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 121 Beispiel 8: Auslösen einer Störmeldung Störmelde-Alarm 10 wird ausgelöst, sofern das Toleranzband 1 über- oder unterschritten wird. 0001 Toleranz-Überschreitung 0002 Toleranz-Unterschreitung 0003 Alarmeingang 10 (Folgende Seite: Beispiel für Istwert abhängige Regelparameter mit 8 PID-Parametersätzen) © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 122: Wahrheits-Tabelle Für Grenzwert-Ausgänge

    FA 169 .. FA 175: Ausgänge der Grenzwertfunktionen 1 .. 7 FE 161 .. FE 163: Eingänge der PID-Parameter-Anwahl für Regelzone 1 Die Funktion der Anweisungsliste beruht auf der sequenziellen Arbeitsweise der SPS. Die Befehle in Klammern können entfallen. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 123: Analog Variablen

    Leitsystem-Zugriff direkt (wie bei den Rechner-Funktionsein und -ausgängen). Digitale Input-Variablen können nur gelesen, Output-Variablen gelesen und beschrieben werden. Für die je 800 Digital-Variablen sind die Funktionsein und -ausgänge 2000..2799 reserviert (siehe auch REFERENZLISTEN der Funktionsein und -ausgänge). © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 124 Initialisierungs-Float Initialisierungswert Float Werte-Bereich: -9.99999E15 bis +9.99999E15 ACHTUNG! Jede Variable benötigt eine eigene Adresse! Um Überlappungen auszuschließen, muss bei der Vergabe der Adressen der Speicherbedarf der Variablen-Typen genau beachtet werden! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 125: Digitalspuren

    Für eine Verriegelung von 2 Spuren gegeneinander müssen beide Spuren jeweils wechselseitig als verriegelt konfiguriert werden, z.B. Kopf-Seite: (Spur) 1 Kriterien: Display-Zeile 3 Eingabe: (Spur) 02 Kopf-Seite: (Spur) 2 Kriterien: Display-Zeile 3 Eingabe: (Spur) 01 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 126: Verfahrensschritte

    Programme davon betroffen sein! Möglicherweise stehen in zuvor geschriebenen Sollwertprogrammen verwendete Verfahrensschritte nicht mehr zur Verfügung oder wurden anders definiert; diese Programme müssen dann unbedingt manuell gelöscht oder zumindest manuell überarbeitet werden. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 127: Analog-Multiplexer

    Variablenwert (Va) Stellwert Stellwert Heizen (Yh) Stellwert Kühlen (Yk) Regler Istwert (RI) Regler Sollwert (RS) Konstante Wert-Nr. Eingang 1 - 4 Nummer zu Wert-Typ Eingang Ausgangs-Variable Ausgangs-Variable Ausgang: Keine Variablennummer © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 128: Bcd/Bin-Decoder

    1 .. 32, nur bei Binär oder 1 aus n Korrektur-Faktor Skalierungsfaktor, nur bei numerischen Werten Bereich: -9.99999E15 bis +9.99999E15 Korrektur-Offset Skalierungsoffset, nur bei numerischen Werten Bereich: -9.99999E15 bis +9.99999E15 FA-Startadresse Funktionsausgangs-Startnummer: 2000 .. 2799 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 129 FA 2047: 128 FA 2048: 256 FA 2049: 512 FA 2050: 1024 FA 2051 Vorzeichen-Bit: 0 = Wert positiv, 1 = Wert negativ; das Vorzeichen-Bit folgt immer auf das höchstwertige Bit © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 130 FA 2071: 1, wenn Wert = FA 2072: 1, wenn Wert = FA 2073: 1, wenn Wert = FA 2074: 1, wenn Wert = FA 2075: 1, wenn Wert = © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 131: Sonderfunktionen

    C-Pegel für Gas-Aufkohlungsöfen. Diese Option muss über einen Lizenz-Eintrag im Lizenz-File des Gerätes (C:\SE_SYST.LIC) extra frei geschaltet werden. Der SE-701 kann in Verbindung mit einem Wärmebehandlungs- ofen für die Vergütung von Werkstücken eingesetzt werden. Es werden Temperatur und Ofenatmosphäre geregelt, wobei eine spezielle Formel zur Kohlenstoffberechnung eingesetzt wird.
  • Seite 132 & CO Fkt.-Ausgang Fkt.-Eingang Leitsystem- C-Pegel- Variable Variable Temperatur Temp.-Wert Unter/Über- statisch Schreitung Temperatur Istwert- Bereichs- Analog- °C-Wert- Leitsystem- Erfassung Prüfung & Wert- Variable Variable Meßeingang °C Korrektur Schalter (700..1100 °C) © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 133 Dimensions-Text Dimensions-Text % CO Variablen-Typ IEEE-Float Variablen-Typ IEEE-Float Anzeigeformat ##0.0 Anzeigeformat ##0.00 Float Untergrenze Float Untergrenze 0.01 Float Obergrenze Float Obergrenze 1.00 Leitsystem-Adresse 4508 Leitsystem-Adresse 4510 Initialisierungs-Modus Keiner Initialisierungs-Modus Keiner © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 134 Nummer des Istwertes, dessen Wert als Sauerstoff-Potential verwendet wird. Maßeinheit des Istwertes: mV Typischer Istwert-Bereich: 1100..1300 mV Istwert-Nummer CO2 Nummer des Istwertes, dessen Wert als CO2-Istwert verwendet wird. Maßeinheit des Istwertes: Volumen-Prozent Typischer Istwert-Bereich: 0.01..1.00 % © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 135: Feuchte-Berechnung

    Istwert-Nr. Trocken Nummer des Istwertes dessen Wert als Feucht-Lufttemperatur (°C) verwendet wird Variablen-Nr. Luftdruck Nummer der Variablen deren Wert als barometrischer Luftdruck (mBar) verwendet wird; keine = Default-Luftdruck 1013 mBar © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 136: Datenlogger (Option)

    Import in das PC-Programm ECS-Chargenimport sowie weiterer Auswertung Wichtiger Hinweis zum SD-Karten Medium: Es dürfen nur von Fa. STANGE geprüfte und freigegebene Industrial SD-Medien verwendet werden, sonst ist eine zuverlässige Logdatenspeicherung nicht gewährleistet. Offensichtlich gibt es bei den SD-Medien große Unterschiede in Bezug auf Datensicherheit und Kompatibilität!

  • Seite 137: Datensatz-Aufbereitung

    Ende (FE-962) Logdaten-Archiv Reset (FE-963) voll, Warnung Logdaten-File (FA-1312) Logdaten-Archiv voll, Fehler Takt 1/2, Anwahl (FA-1313) (FE-964) Takt 1/2, Freigabe (FE-965) Datenspeicher (SD-Karte) Datensatz-Trigger (FE-966) Kopfdaten-Trigger (FE-977 .. FE-996) Logdaten-Verwaltung Ethernet-Schnittstelle © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 138 Als Benutzer wird in diesem Fall die SPS eingetragen da sie ja der Urheber des Signals ist. Anmerkung: Nur bei Start über die Geräte-Bedienung bzw. den Remote-Client kann ein tatsächlich angemeldeter Bediener zugeordnet werden … dies ist aber sicherlich der Normalfall. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 139 Speicherung des aktuellen Kopfdaten-Werte sofern die folgenden Bedingungen erfüllt sind: • Der betreffende Kopfdatenwert muss so konfiguriert sein dass eine Speicherung während des Chargenlaufes vorgesehen ist • Eine Chargenaufzeichnung muss laufen © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 140 FA1313: Logdatenarchiv voll, Fehler: Dieser Funktionsausgang geht auf logisch 1 wenn die Anzahl der archivierten Logdateien und / oder die Gesamtgröße der Logdateien die maximal möglichen Grenzwerte erreicht hat. Ein Verlust an Logdaten ist hierbei unvermeidlich! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 141 Programmregler SE-701 Betriebs-Seite „Prozess-Start“ Prozess-Start Ablaufdiagramm © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 142 Wenn Zeittaktselektion 2 aktiv ist dann rücksetzen damit Zeittaktselektion 1 aktiv ist Wenn Freigabe Zeittakt nicht aktiv ist dann Freigabe Zeittakt aktiv setzen Datenaufzeichnung Enable: Wenn nicht Enable: dann Enable aktivieren © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 143: Datenlogger-Konfiguration (Während Der Anlagen-Projektierung Änderbare Einstellungen)

    Chargen-Kopfdaten, Editieren vor Chargen-Start: Nein, Ja oder Erforderlich Kopfdaten: Editieren während Chargenlauf Kopfdaten, Editieren während Chargen-Lauf: Nein oder Ja erlaubt Kopfdaten: Editieren nach Chargenende Kopfdaten, Editieren nach Chargen-Beendigung: Nein oder Ja erlaubt © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 144 Logdateien“ zu beachten! Löschkriterium Löschkriterium: Start-Datum/Uhrzeit End-Datum/Uhrzeit Löschen nach Tagen Anzahl Tage nach denen Logdateien zu löschen sind (Löschmodus 1 oder 3) 0= Inaktiv; 1..100= Tage nach denen Logdatei gelöscht wird © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 145 Logwert-Einheit: 10 Unicodezeichen, Text in 4 Sprachen abgelegt Anzeigeformat Logwert-Anzeigeformat Bereichs-Untergrenze Logwert Bereichs-Untergrenze, Eingabe.Bereich -9.99999E15 bis +9.99999E15 (nur bei numerischen Daten!) Bereichs-Obergrenze Logwert Bereichs-Untergrenze, Eingabe.Bereich -9.99999E15 bis +9.99999E15 (nur bei numerischen Daten!) © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 146 Kopfdate wird beim Chargen-Start gespeichert: Ja oder Nein Während laufender Charge speichern Kopfdate wird während laufender Charge gespeichert (Triggersignal FE977 bis FE996): Ja oder Nein Beim Chargenende speichern Kopfdate wird beim Chargen-Ende gespeichert: Ja oder Nein © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 147 Beschreibung, Wertebereich Breite (Pixel) Spaltenbreite in Pixeln Wert-Typ Wert-Identifier: Lfd: Zeilennummer der Liste Status Chargen-Bezeichnung Startzeit Ende-Zeit Programm-Nr. Programmname Dateiname Kopfdatenfeld 1 Kopfdatenfeld 2 Kopfdatenfeld 20 Ausrichtung Wert-Ausrichtung: Linksbündig Zentriert Rechtsbündig © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 148: Betriebsstundenzähler (Option)

    Brenner-Betriebsdauer o.ä.) zwecks vorbeugender Wartung um Ausfälle zu minimieren. Betriebsstundenzähler: Eigenschaften Menü: → Konfiguration → Sonderfunktionen → Betriebsstundenzähler Jeder der max. 24 Zähler im SE-701 • kann bis zu 99999 Stunden zählen (Auflösung 1 Sekunde) • besitzt einen „Freigabe“-Eingang (bei logisch „1“ läuft der Zähler)

  • Seite 149: Benutzerverwaltung

    Programmregler SE-701 8.3.5 Benutzerverwaltung Zur Verhinderung von unautorisierten Manipulationen an der Anlagenbedienung sowie zur Nachvollziehbarkeit und Dokumentations-Möglichkeit von Benutzer-Eingriffen (Event-Logging, Audit-Trail) ist der SE-701 mit einer Benutzer- Verwaltung ausgestattet deren Details nachfolgend beschrieben sind. Allgemeine Eigenschaften • Legt man einen neuen Benutzer an, so erhält dieser intern eine Zufalls-Kennung (UUID). Hierdurch ist gewährleistet dass, wenn der Benutzer gelöscht und neu angelegt wird, dies erkennbar ist.

  • Seite 150: Benutzergruppen

    Konfiguration Export Konfigurationsdaten exportieren, Konfigurationssicherung Programmgeber Programmgeber einsehen Programmgeber einsehen / verlassen (Programmgeber-Button / Zurück-Button) Programmgeber Bedienung allg. Bedienung allgemein (Grafik, Sollwerte/Spuren in Ansicht umschalten, ... ) Programmgeber starten Programmgeber/Steuerung, Start © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 151 Datenlogger Kopfdaten eingeben Kopfdaten verändern Datenlogger Kommentar eingeben Kommentartext verändern Betriebsstundenzähler ändern, Bedienlevel 1 Betriebsstundenzähler ändern, Bedienlevel 2 Betriebsstundenzähler ändern, Bedienlevel 3 Administration allgemein „Forcen“ von dig. und ana. E/As © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 152: Automatische Benutzeranmeldung

    Regler-Toleranz eingeben Unsichtbar/Inaktiv/Aktiv Datenlogger starten Unsichtbar/Inaktiv/Aktiv Betriebsstundenzähler ändern, Bedienlevel 1 Unsichtbar/Inaktiv/Aktiv Betriebsstundenzähler ändern, Bedienlevel 2 Unsichtbar/Inaktiv/Aktiv Betriebsstundenzähler ändern, Bedienlevel 3 Unsichtbar/Inaktiv/Aktiv Administration allgemein Unsichtbar/Inaktiv/Aktiv "Forcen" von digitalen und analogen E/A`s Unsichtbar/Inaktiv/Aktiv © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 153: Einstellungen

    Nachdem der Zeitzonen-Offset und der Sommerzeit-Parameter verändert wurden, immer die Uhrzeit noch einmal überprüfen! Hinweis Die Uhr und die anderen Parameter auf dieser Konfigurationsseite sollten nur verändert werden, wenn gerade keine Chargendaten vom Datenlogger aufgezeichnet werden! © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 154: Dialog-Sprache

    Es ist möglich, für Sollwerte und Spuren Gruppen anzulegen. In diesen Gruppen wird definiert, welche Werte mit welchen Stiftfarben darzustellen sind. Der Bediener kann später durch einfachen Tastendruck zwischen den vordefinierten Gruppen wechseln. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 155: Konfiguration Verwalten

    Verzeichnis für die Speicherung auf dem Datenträger zu verändern. Hinweis Es ist zu beachten, dass eine eventuell schon vorhandene ältere Konfigurationsdatei kommentarlos überschrieben wird. Es erfolgt keine Sicherheitsabfrage oder Warnung. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 156: Konfiguration Importieren Von Se-5Xx Oder Se-4Xx Gerät

    Eine mit dem Programm ECS-Konf gesicherte Konfiguration (endet ebenfalls auf .KON) kann nicht direkt in das SE-701 Gerät importiert werden. Ob eine „.KON“ Datei mit ECS-VIEW oder ECS-Konf erstellt wurde kann an deren Größe erkannt werden: Dateien von ECS-VIEW sind immer kleiner als 128 KByte; Dateien von ECS-Konf sind annähernd 1 Mbyte groß.

  • Seite 157: Firmware Aktualisieren Bzw. Lizenzfile-Update

    7XX_HWTEST.exe“ heißen weil sie nur dann von der normalen Gerätefunktion automatisch gestartet werden kann. • Kopieren Sie das entsprechende Firmware-Update Paket in den Ordner „Stange Update“ auf dem USB-Stick. Es darf sich nur eine solche Datei in diesem Ordner befinden weil es keinen Dialog zur Dateiauswahl gibt.

  • Seite 158: Hardware-Test

    Zuweisung über DHCP eingestellt werden. Die hier angezeigte IP-Adresse ist für Verbindungen zu einem Leitrechner (ECS, InTouch etc.) und auch zum „SE-7xx Windows Client“ (Fernbedienungs-Software) relevant. Die IP-Adresse wird nur in den SE-701 Geräten selbst angezeigt! Bei einer Fernbedienung über einen „SE-7xx Windows Client“ wird dieser Punkt ausgeblendet.

  • Seite 159: Lizenz-Info

    Programmregler SE-701 8.3.9.3 Lizenz-Info Der SE-701 kann durch Erwerb von Zusatzausstattung Hard- und Softwareseitig erweitert werden. Der Ausbauzustand wird durch Lizenzeinträge im Gerät definiert. Eine Anzeige des Umfangs der vorhandenen oder fehlenden Lizenzeinträge ist auf der „Lizenz-Info“ Seite möglich: - Basislizenz...

  • Seite 160: Diagnosedaten Speichern

    Die digitalen Ausgänge können durch Auswahl (grün = aktiv) simuliert werden. Über den IW-Code Button und Auswahl eines Thermoelementes oder durch Eingabe eines Prozentwertes über die DAC1 bzw. DAC2 Buttons. © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.

  • Seite 161: Index

    Formelwerte · 52 Betriebsstundenzähler (Option) · 53 Freie Linearisierungskurven · 79 Betriebsstundenzähler (Option) Konfiguration · 148 Funktionen · 69 Betriebssystem · 15 Funktions-Eckdaten · 16 Bildschirm · 64 Button-Design · 67 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 162 Logger Kopf (Option) · 55 Sollwerte · 81 Login · 56 Sonderfunktionen · 131 Login Level Berechtigungen · 57 SPS-Anweisungsliste · 117 Startbildschirm · 42 Startverhalten/Anlauf · 40 Stromversorgung · 28 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 163 Verpackung · 12 Thermoelemente · 31 Visu · 49 Toleranzen · 105 Toleranzwerte · 52 Transport · 10, 12 Transportinspektion · 12 Wartung · 10 Trennung von Automatisierungsnetz und Büro-Netz · 36 © 2019 by STANGE Elektronik GmbH Technische Änderungen bleiben vorbehalten.
  • Seite 164 SE-7xx Referenzlisten Funktionseingänge REFERENZLISTEN Alphabetischer Such-Index für FE-Gruppen (FE) ... Funktions-Eingang Seite Alarmanzeige ..................................... 10 Alarme (Störmeldungen) ..................................7 Alarm-Nummer (BCD/Binär) ................................10 Analog-Multiplexer ..................................... 15 AUTO/HAND-Umschaltung ................................... 4 CAN-Peripherie....................................17 Datenlogger ....................................... 15 Digital-Eingangs-Variablen .................................. 17 Ersatz-Istwert aktivieren ..................................4 Ersatz-Sollwert aktivieren ..................................
  • Seite 165 SE-7xx Referenzlisten Funktionseingänge 2 (FE)
  • Seite 166 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. Rampenfunktions-Freigabe 7.0.2.0 0001 1100.00 1600 Sollwert 01 0002 1100.01 1601 Sollwert 02 (Sollwert 01..20) 0003 1100.02 1602 Sollwert 03 0004 1100.03 1603 Sollwert 04 0005 1100.04 1604 Sollwert 05 0006 1100.05 1605...
  • Seite 167 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0066 1104.01 1665 Regelzone 18 0067 1104.02 1666 Regelzone 19 0068 1104.03 1667 Regelzone 20 Ersatz-Sollwert aktivieren 0073 1104.08 1672 Regelzone 01 0074 1104.09 1673 Regelzone 02 (Regelzone 01..20) 0075 1104.10 1674...
  • Seite 168 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0135 1108.06 1734 Regelzone 08: Y-AUTO-HAND 0136 1108.07 1735 Y-HAND-Konstantwert 0137 1108.08 1736 Regelzone 09: Y-AUTO-HAND 0138 1108.09 1737 Y-HAND-Konstantwert 0139 1108.10 1738 Regelzone 10: Y-AUTO-HAND 0140 1108.11 1739 Y-HAND-Konstantwert 0141 1108.12...
  • Seite 169 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0194 1112.01 1793 Regelzone 12: Wert 2 0195 1112.02 1794 Wert 2 0196 1112.03 1795 Wert 2 0197 1112.04 1796 Regelzone 13: Wert 2 0198 1112.05 1797 Wert 2 0199 1112.06 1798...
  • Seite 170 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0291 1118.02 1890 Toleranz 27 0292 1118.03 1891 Toleranz 28 0293 1118.04 1892 Toleranz 29 0294 1118.05 1893 Toleranz 30 0295 1118.06 1894 Toleranz 31 0296 1118.07 1895 Toleranz 32 0297 1118.08 1896...
  • Seite 171 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0350 1121.13 1949 Alarmeingang 046 0351 1121.14 1950 Alarmeingang 047 0352 1121.15 1951 Alarmeingang 048 0353 1122.00 1952 Alarmeingang 049 0354 1122.01 1953 Alarmeingang 050 0355 1122.02 1954 Alarmeingang 051 0356 1122.03 1955...
  • Seite 172 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0410 1125.09 2009 Alarmeingang 106 0411 1125.10 2010 Alarmeingang 107 0412 1125.11 2011 Alarmeingang 108 0413 1125.12 2012 Alarmeingang 109 0414 1125.13 2013 Alarmeingang 110 0415 1125.14 2014 Alarmeingang 111 0416 1125.15 2015...
  • Seite 173 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0470 1129.05 2069 Alarmeingang 166 0471 1129.06 2070 Alarmeingang 167 0472 1129.07 2071 Alarmeingang 168 0473 1129.08 2072 Alarmeingang 169 0474 1129.09 2073 Alarmeingang 170 0475 1129.10 2074 Alarmeingang 171 0476 1129.11 2075...
  • Seite 174 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. Programm-Nummer (BCD) 0529 1133.00 2128 BCD Einer 1 0530 1133.01 2129 BCD Einer 2 0531 1133.02 2130 BCD Einer 4 0532 1133.03 2131 BCD Einer 8 0533 1133.04 2132 BCD Zehner 1 0534 1133.05...
  • Seite 175 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0594 1322.09 5161 Leitsystem-Eingang 042 0595 1322.10 5162 Leitsystem-Eingang 043 0596 1322.11 5163 Leitsystem-Eingang 044 0597 1322.12 5164 Leitsystem-Eingang 045 0598 1322.13 5165 Leitsystem-Eingang 046 0599 1322.14 5166 Leitsystem-Eingang 047 0600 1322.15 5167...
  • Seite 176 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0654 1326.05 5221 Leitsystem-Eingang 102 0655 1326.06 5222 Leitsystem-Eingang 103 0656 1326.07 5223 Leitsystem-Eingang 104 0657 1326.08 5224 Leitsystem-Eingang 105 0658 1326.09 5225 Leitsystem-Eingang 106 0659 1326.10 5226 Leitsystem-Eingang 107 0660 1326.11 5227...
  • Seite 177 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0844 1152.11 2443 0845 1152.12 2444 Formel 06: Reset 0846 1152.13 2445 Freigabe 0847 1152.14 2446 0848 1152.15 2447 0849 1153.00 2448 Formel 07: Reset 0850 1153.01 2449 Freigabe 0851 1153.02 2450...
  • Seite 178 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0904 1156.07 2503 Analog-Multiplexer 0905 1156.08 2504 Multiplexer 01: Eingang 0 (=2 0906 1156.09 2505 Eingang 1 (=2 (Multiplexer 01..10) 0907 1156.10 2506 Multiplexer 02: Eingang 0 (=2 0908 1156.11 2507 Eingang 1 (=2...
  • Seite 179 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 1081 1167.08 2680 Sollwert 09 1082 1167.09 2681 Sollwert 10 1083 1167.10 2682 Sollwert 11 1084 1167.11 2683 Sollwert 12 1085 1167.12 2684 Sollwert 13 1086 1167.13 2685 Sollwert 14 1087 1167.14 2686...
  • Seite 180 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 1143 1171.06 2742 1144 1171.07 2743 Poti-Istwert der Y-Tracking-Zonen sichern CAN-Peripherie 1145 1171.08 2744 Sperre für Standardbearbeitung Alarm 212 1146 1171.09 2745 Auslöser für Alarm 212 Digital-Eingangs-Variablen 2000 1500.00 8000 Digital-Eingangsvariable 001 2001...
  • Seite 181 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2054 1503.06 8054 Digital-Eingangsvariable 055 2055 1503.07 8055 Digital-Eingangsvariable 056 2056 1503.08 8056 Digital-Eingangsvariable 057 2057 1503.09 8057 Digital-Eingangsvariable 058 2058 1503.10 8058 Digital-Eingangsvariable 059 2059 1503.11 8059 Digital-Eingangsvariable 060 2060 1503.12 8060...
  • Seite 182 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2114 1507.02 8114 Digital-Eingangsvariable 115 2115 1507.03 8115 Digital-Eingangsvariable 116 2116 1507.04 8116 Digital-Eingangsvariable 117 2117 1507.05 8117 Digital-Eingangsvariable 118 2118 1507.06 8118 Digital-Eingangsvariable 119 2119 1507.07 8119 Digital-Eingangsvariable 120 2120 1507.08 8120...
  • Seite 183 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2174 1510.14 8174 Digital-Eingangsvariable 175 2175 1510.15 8175 Digital-Eingangsvariable 176 2176 1511.00 8176 Digital-Eingangsvariable 177 2177 1511.01 8177 Digital-Eingangsvariable 178 2178 1511.02 8178 Digital-Eingangsvariable 179 2179 1511.03 8179 Digital-Eingangsvariable 180 2180 1511.04 8180...
  • Seite 184 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2234 1514.10 8234 Digital-Eingangsvariable 235 2235 1514.11 8235 Digital-Eingangsvariable 236 2236 1514.12 8236 Digital-Eingangsvariable 237 2237 1514.13 8237 Digital-Eingangsvariable 238 2238 1514.14 8238 Digital-Eingangsvariable 239 2239 1514.15 8239 Digital-Eingangsvariable 240 2240 1515.00 8240...
  • Seite 185 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2294 1518.06 8294 Digital-Eingangsvariable 295 2295 1518.07 8295 Digital-Eingangsvariable 296 2296 1518.08 8296 Digital-Eingangsvariable 297 2297 1518.09 8297 Digital-Eingangsvariable 298 2298 1518.10 8298 Digital-Eingangsvariable 299 2299 1518.11 8299 Digital-Eingangsvariable 300 2300 1518.12 8300...
  • Seite 186 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2354 1522.02 8354 Digital-Eingangsvariable 355 2355 1522.03 8350 Digital-Eingangsvariable 356 2356 1522.04 8356 Digital-Eingangsvariable 357 2357 1522.05 8357 Digital-Eingangsvariable 358 2358 1522.06 8358 Digital-Eingangsvariable 359 2359 1522.07 8359 Digital-Eingangsvariable 360 2360 1522.08 8360...
  • Seite 187 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2414 1525.14 8414 Digital-Eingangsvariable 415 2415 1525.15 8415 Digital-Eingangsvariable 416 2416 1526.00 8416 Digital-Eingangsvariable 417 2417 1526.01 8417 Digital-Eingangsvariable 418 2418 1526.02 8418 Digital-Eingangsvariable 419 2419 1526.03 8419 Digital-Eingangsvariable 420 2420 1526.04 8420...
  • Seite 188 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2474 1529.10 8474 Digital-Eingangsvariable 475 2475 1529.11 8475 Digital-Eingangsvariable 476 2476 1529.12 8476 Digital-Eingangsvariable 477 2477 1529.13 8477 Digital-Eingangsvariable 478 2478 1529.14 8478 Digital-Eingangsvariable 479 2479 1529.15 8479 Digital-Eingangsvariable 480 2480 1530.00 8480...
  • Seite 189 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2534 1533.06 8534 Digital-Eingangsvariable 535 2535 1533.07 8535 Digital-Eingangsvariable 536 2536 1533.08 8536 Digital-Eingangsvariable 537 2537 1533.09 8537 Digital-Eingangsvariable 538 2538 1533.10 8538 Digital-Eingangsvariable 539 2539 1533.11 8539 Digital-Eingangsvariable 540 2540 1533.12 8540...
  • Seite 190 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2594 1537.02 8594 Digital-Eingangsvariable 595 2595 1537.03 8595 Digital-Eingangsvariable 596 2596 1537.04 8596 Digital-Eingangsvariable 597 2597 1537.05 8597 Digital-Eingangsvariable 598 2598 1537.06 8598 Digital-Eingangsvariable 599 2599 1537.07 8599 Digital-Eingangsvariable 600 2600 1537.08 8600...
  • Seite 191 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2654 1540.14 8654 Digital-Eingangsvariable 655 2655 1540.15 8655 Digital-Eingangsvariable 656 2656 1541.00 8656 Digital-Eingangsvariable 657 2657 1541.01 8657 Digital-Eingangsvariable 658 2658 1541.02 8658 Digital-Eingangsvariable 659 2659 1541.03 8659 Digital-Eingangsvariable 660 2660 1541.04 8660...
  • Seite 192 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2714 1544.10 8714 Digital-Eingangsvariable 715 2715 1544.11 8715 Digital-Eingangsvariable 716 2716 1544.12 8716 Digital-Eingangsvariable 717 2717 1544.13 8717 Digital-Eingangsvariable 718 2718 1544.14 8718 Digital-Eingangsvariable 719 2719 1544.15 8719 Digital-Eingangsvariable 720 2720 1545.00 8720...
  • Seite 193 SE-7xx Referenzlisten Funktionseingänge Eing. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2774 1548.06 8774 Digital-Eingangsvariable 775 2775 1548.07 8775 Digital-Eingangsvariable 776 2776 1548.08 8776 Digital-Eingangsvariable 777 2777 1548.09 8777 Digital-Eingangsvariable 778 2778 1548.10 8778 Digital-Eingangsvariable 779 2779 1548.11 8779 Digital-Eingangsvariable 780 2780 1548.12 8780...
  • Seite 194 SE-7xx Referenzlisten Funktionsausgänge REFERENZLISTEN Alphabetischer Such-Index für FA-Gruppen (FA) ... Funktions-Ausgang Seite Abschnitts-Nummer (binär) ................................13 Alarmanzeige ..................................... 15 Alarme (Störmeldungen) ..................................6 Alarme (Intern) ....................................21 Alarm-Priorität ....................................10 Bedien-Status ..................................... 26 CAN-Peripherie....................................25 Datenlogger ....................................... 23 Digital-Ausgangs-Variablen ................................. 26 Drei-Punkt-Schritt-Regler Ausgänge ..............................
  • Seite 195 SE-7xx Referenzlisten Funktionsausgänge (FA) 2...
  • Seite 196 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. Istwert defekt (z.B. Thermobruch) 0001 1200.00 3200 Istwert 01 defekt 0002 1200.01 3201 Istwert 02 defekt (Istwert 01..48) 0003 1200.02 3202 Istwert 03 defekt 0004 1200.03 3203 Istwert 04 defekt 0005 1200.04 3204...
  • Seite 197 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0058 1203.09 3257 Ausgang 2 (Regelzone 01..20) 0059 1203.10 3258 Regelzone 06: Ausgang 1 0060 1203.11 3259 Ausgang 2 0061 1203.12 3260 Regelzone 07: Ausgang 1 0062 1203.13 3261 Ausgang 2 0063 1203.14...
  • Seite 198 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0115 1207.02 3314 Toleranz 14: Überschreitung 0116 1207.03 3315 Unterschreitung 0117 1207.04 3316 Toleranz 15: Überschreitung 0118 1207.05 3317 Unterschreitung 0119 1207.06 3318 Toleranz 16: Überschreitung 0120 1207.07 3319 Unterschreitung 0121 1207.08...
  • Seite 199 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0172 1210.11 3371 Grenzwert 04 0173 1210.12 3372 Grenzwert 05 0174 1210.13 3373 Grenzwert 06 0175 1210.14 3374 Grenzwert 07 0176 1210.15 3375 Grenzwert 08 0177 1211.00 3376 Grenzwert 09 0178 1211.01 3377...
  • Seite 200 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0229 1214.04 3428 Alarm-Ausgang 021 0230 1214.05 3429 Alarm-Ausgang 022 0231 1214.06 3430 Alarm-Ausgang 023 0232 1214.07 3431 Alarm-Ausgang 024 0233 1214.08 3432 Alarm-Ausgang 025 0234 1214.09 3433 Alarm-Ausgang 026 0235 1214.10 3434...
  • Seite 201 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0287 1217.14 3486 Alarm-Ausgang 079 0288 1217.15 3487 Alarm-Ausgang 080 0289 1218.00 3488 Alarm-Ausgang 081 0290 1218.01 3489 Alarm-Ausgang 082 0291 1218.02 3490 Alarm-Ausgang 083 0292 1218.03 3491 Alarm-Ausgang 084 0293 1218.04 3492...
  • Seite 202 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0345 1221.08 3544 Alarm-Ausgang 137 0346 1221.09 3545 Alarm-Ausgang 138 0347 1221.10 3546 Alarm-Ausgang 139 0348 1221.11 3547 Alarm-Ausgang 140 0349 1221.12 3548 Alarm-Ausgang 141 0350 1221.13 3549 Alarm-Ausgang 142 0351 1221.14 3550...
  • Seite 203 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0403 1225.02 3602 Alarm-Ausgang 195 0404 1225.03 3603 Alarm-Ausgang 196 0405 1225.04 3604 Alarm-Ausgang 197 0406 1225.05 3605 Alarm-Ausgang 198 0407 1225.06 3606 Alarm-Ausgang 199 0408 1225.07 3607 Alarm-Ausgang 200 0409 1225.08 3608...
  • Seite 204 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0459 1332.02 5314 Leitsystem-Ausgang 035 0460 1332.03 5315 Leitsystem-Ausgang 036 0461 1332.04 5316 Leitsystem-Ausgang 037 0462 1332.05 5317 Leitsystem-Ausgang 038 0463 1332.06 5318 Leitsystem-Ausgang 039 0464 1332.07 5319 Leitsystem-Ausgang 040 0465 1332.08 5320...
  • Seite 205 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0517 1335.12 5372 Leitsystem-Ausgang 093 0518 1335.13 5373 Leitsystem-Ausgang 094 0519 1335.14 5374 Leitsystem-Ausgang 095 0520 1335.15 5375 Leitsystem-Ausgang 096 0521 1336.00 5376 Leitsystem-Ausgang 097 0522 1336.01 5377 Leitsystem-Ausgang 098 0523 1336.02 5378...
  • Seite 206 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0700 1243.11 3899 Digitalspur 12 0701 1243.12 3900 Digitalspur 13 0702 1243.13 3901 Digitalspur 14 0703 1243.14 3902 Digitalspur 15 0704 1243.15 3903 Digitalspur 16 0705 1244.00 3904 Digitalspur 17 0706 1244.01 3905...
  • Seite 207 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0757 1247.04 3956 Wert 2 = 16 0758 1247.05 3957 Wert 2 = 32 0759 1247.06 3958 Wert 2 = 64 0760 1247.07 3959 Wert 2 = 128 0761 1247.08 3960 Neuer Abschnitt geladen.
  • Seite 208 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0781 1248.12 3980 Verfahrensschritt 13 0782 1248.13 3981 Verfahrensschritt 14 0783 1248.14 3982 Verfahrensschritt 15 0784 1248.15 3983 Verfahrensschritt 16 0785 1249.00 3984 Verfahrensschritt 17 0786 1249.01 3985 Verfahrensschritt 18 0787 1249.02 3986...
  • Seite 209 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0841 1252.08 4040 Formel 03: Handshake Reset 0842 1252.09 4041 Handshake Freigabe 0843 1252.10 4042 Bereichs-Unterschreitung 0844 1252.11 4043 Bereichs-Überschreitung 0845 1252.12 4044 Berechnung gestört 0846 1252.13 4045 0847 1252.14 4046 0848...
  • Seite 210 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0899 1256.02 4098 Bereichs-Unterschreitung 0900 1256.03 4099 Bereichs-Überschreitung 0901 1256.04 4100 Berechnung gestört 0902 1256.05 4101 0903 1256.06 4102 0904 1256.07 4103 0905 1256.08 4104 Formel 11: Handshake Reset 0906 1256.09 4105...
  • Seite 211 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 0957 1259.12 4156 Berechnung gestört 0958 1259.13 4157 0959 1259.14 4158 0960 1259.15 4159 0961 1260.00 4160 Formel 18: Handshake Reset 0962 1260.01 4161 Handshake Freigabe 0963 1260.02 4162 Bereichs-Unterschreitung 0964 1260.03...
  • Seite 212 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 1014 1263.05 4213 Istwerttoleranz-Alarm* 1015 1262.06 4214 1016 1262.07 4215 1017 1263.08 4216 Regelz. 05: -Toleranz unterschritten 1018 1263.09 4217 +Toleranz überschritten 1019 1263.10 4218 Unterer Grenzw. unterschritten 1020 1263.11 4219 Oberer Grenzw.
  • Seite 213 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 1072 1266.15 4271 1073 1267.00 4272 Regelz. 12: -Toleranz unterschritten 1074 1267.01 4273 +Toleranz überschritten 1075 1267.02 4274 Unterer Grenzw. unterschritten 1076 1267.03 4275 Oberer Grenzw. überschritten 1077 1267.04 4276 Istwertbruch-Alarm* 1078...
  • Seite 214 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 1130 1270.09 4329 +Toleranz überschritten 1131 1270.10 4330 Unterer Grenzw. unterschritten 1132 1270.11 4331 Oberer Grenzw. überschritten 1133 1270.12 4332 Istwertbruch-Alarm* 1134 1270.13 4333 Istwerttoleranz-Alarm* 1135 1270.14 4334 1136 1270.15 4335 1137...
  • Seite 215 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. BCD Tausender stehen derzeit 1212 1275.11 4411 BCD Einer 8 nicht zur Verfügung 1213 1275.12 4412 BCD Zehner 1 1214 1275.13 4413 BCD Zehner 2 1215 1275.14 4414 BCD Zehner 4 1216 1275.15 4415...
  • Seite 216 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 1291 1280.10 4490 Regelzone 11 1292 1280.11 4491 Regelzone 12 1293 1280.12 4492 Regelzone 13 1294 1280.13 4493 Regelzone 14 1295 1280.14 4494 Regelzone 15 1296 1280.15 4495 Regelzone 16 1297 1281.00 4496...
  • Seite 217 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 1361 1285.00 4560 Sollwert 03: steigt 1362 1285.01 4561 konstant 1363 1285.02 4562 fällt 1364 1285.03 4563 Rampenabschnitt 1365 1285.04 4564 Sollwert 04: steigt 1366 1285.05 4565 konstant 1367 1285.06 4566 fällt...
  • Seite 218 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 1419 1288.10 4618 fällt 1420 1288.11 4619 Rampenabschnitt 1421 1288.12 4620 Sollwert 18: steigt 1422 1288.13 4621 konstant 1423 1288.14 4622 fällt 1424 1288.15 4623 Rampenabschnitt 1425 1289.00 4624 Sollwert 19: steigt 1426...
  • Seite 219 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 1476 1292.03 4675 Fehler CAN-Knoten 03: Kommunikation, Konfig. 1477 1292.04 4676 Fehler CAN-Knoten 04: Kommunikation, Konfig. 1478 1292.05 4677 Fehler CAN-Knoten 05: Kommunikation, Konfig. 1479 1292.06 4678 Fehler CAN-Knoten 06: Kommunikation, Konfig. 1480 1292.07 4679...
  • Seite 220 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2008 1550.08 8808 Digital-Ausgangsvariable 009 2009 1550.09 8809 Digital-Ausgangsvariable 010 2010 1550.10 8810 Digital-Ausgangsvariable 011 2011 1550.11 8811 Digital-Ausgangsvariable 012 2012 1550.12 8812 Digital-Ausgangsvariable 013 2013 1550.13 8813 Digital-Ausgangsvariable 014 2014 1550.14 8814...
  • Seite 221 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2066 1554.02 8866 Digital-Ausgangsvariable 067 2067 1554.03 8867 Digital-Ausgangsvariable 068 2068 1554.04 8868 Digital-Ausgangsvariable 069 2069 1554.05 8869 Digital-Ausgangsvariable 070 2070 1554.06 8870 Digital-Ausgangsvariable 071 2071 1554.07 8871 Digital-Ausgangsvariable 072 2072 1554.08 8872...
  • Seite 222 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2124 1557.12 8924 Digital-Ausgangsvariable 125 2125 1557.13 8925 Digital-Ausgangsvariable 126 2126 1557.14 8926 Digital-Ausgangsvariable 127 2127 1557.15 8927 Digital-Ausgangsvariable 128 2128 1558.00 8928 Digital-Ausgangsvariable 129 2129 1558.01 8929 Digital-Ausgangsvariable 130 2130 1558.02 8930...
  • Seite 223 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2182 1561.06 8982 Digital-Ausgangsvariable 183 2183 1561.07 8983 Digital-Ausgangsvariable 184 2184 1561.08 8984 Digital-Ausgangsvariable 185 2185 1561.09 8985 Digital-Ausgangsvariable 186 2186 1561.10 8986 Digital-Ausgangsvariable 187 2187 1561.11 8987 Digital-Ausgangsvariable 188 2188 1561.12 8988...
  • Seite 224 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2240 1565.00 9040 Digital-Ausgangsvariable 241 2241 1565.01 9041 Digital-Ausgangsvariable 242 2242 1565.02 9042 Digital-Ausgangsvariable 243 2243 1565.03 9043 Digital-Ausgangsvariable 244 2244 1565.04 9044 Digital-Ausgangsvariable 245 2245 1565.05 9045 Digital-Ausgangsvariable 246 2246 1565.06 9046...
  • Seite 225 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2298 1568.10 9098 Digital-Ausgangsvariable 299 2299 1568.11 9099 Digital-Ausgangsvariable 300 2300 1568.12 9100 Digital-Ausgangsvariable 301 2301 1568.13 9101 Digital-Ausgangsvariable 302 2302 1568.14 9102 Digital-Ausgangsvariable 303 2303 1568.15 9103 Digital-Ausgangsvariable 304 2304 1569.00 9104...
  • Seite 226 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2356 1572.04 9156 Digital-Ausgangsvariable 357 2357 1572.05 9157 Digital-Ausgangsvariable 358 2358 1572.06 9158 Digital-Ausgangsvariable 359 2359 1572.07 9159 Digital-Ausgangsvariable 360 2360 1572.08 9160 Digital-Ausgangsvariable 361 2361 1572.09 9161 Digital-Ausgangsvariable 362 2362 1572.10 9162...
  • Seite 227 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2414 1575.14 9214 Digital-Ausgangsvariable 415 2415 1575.15 9215 Digital-Ausgangsvariable 416 2416 1576.00 9216 Digital-Ausgangsvariable 417 2417 1576.01 9217 Digital-Ausgangsvariable 418 2418 1576.02 9218 Digital-Ausgangsvariable 419 2419 1576.03 9219 Digital-Ausgangsvariable 420 2420 1576.04 9220...
  • Seite 228 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2472 1579.08 9272 Digital-Ausgangsvariable 473 2473 1579.09 9273 Digital-Ausgangsvariable 474 2474 1579.10 9274 Digital-Ausgangsvariable 475 2475 1579.11 9275 Digital-Ausgangsvariable 476 2476 1579.12 9276 Digital-Ausgangsvariable 477 2477 1579.13 9277 Digital-Ausgangsvariable 478 2478 1579.14 9278...
  • Seite 229 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2530 1583.02 9330 Digital-Ausgangsvariable 531 2531 1583.03 9331 Digital-Ausgangsvariable 532 2532 1583.04 9332 Digital-Ausgangsvariable 533 2533 1583.05 9333 Digital-Ausgangsvariable 534 2534 1583.06 9334 Digital-Ausgangsvariable 535 2535 1583.07 9335 Digital-Ausgangsvariable 536 2536 1583.08 9336...
  • Seite 230 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2588 1586.12 9388 Digital-Ausgangsvariable 589 2589 1586.13 9389 Digital-Ausgangsvariable 590 2590 1586.14 9390 Digital-Ausgangsvariable 591 2591 1586.15 9391 Digital-Ausgangsvariable 592 2592 1587.00 9392 Digital-Ausgangsvariable 593 2593 1587.01 9393 Digital-Ausgangsvariable 594 2594 1587.02 9394...
  • Seite 231 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2646 1590.06 9446 Digital-Ausgangsvariable 647 2647 1590.07 9447 Digital-Ausgangsvariable 648 2648 1590.08 9448 Digital-Ausgangsvariable 649 2649 1590.09 9449 Digital-Ausgangsvariable 650 2650 1590.10 9450 Digital-Ausgangsvariable 651 2651 1590.11 9451 Digital-Ausgangsvariable 652 2652 1590.12 9452...
  • Seite 232 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2704 1594.00 9504 Digital-Ausgangsvariable 705 2705 1594.01 9505 Digital-Ausgangsvariable 706 2706 1594.02 9506 Digital-Ausgangsvariable 707 2707 1594.03 9507 Digital-Ausgangsvariable 708 2708 1594.04 9508 Digital-Ausgangsvariable 709 2709 1594.05 9509 Digital-Ausgangsvariable 710 2710 1594.06 9510...
  • Seite 233 SE-7xx Referenzlisten Funktionsausgänge Ausg. Host-Interface Funktion Periodisch Kontinuierlich Rev. Wort diskr. 2762 1597.10 9562 Digital-Ausgangsvariable 763 2763 1597.11 9563 Digital-Ausgangsvariable 764 2764 1597.12 9564 Digital-Ausgangsvariable 765 2765 1597.13 9565 Digital-Ausgangsvariable 766 2766 1597.14 9566 Digital-Ausgangsvariable 767 2767 1597.15 9567 Digital-Ausgangsvariable 768 2768 1598.00 9568...

Inhaltsverzeichnis
