3.18. Neg.Endschalt."X" oder „Y"
Einstellung für – Endschalter X – Offner oder Schlisser -Eingang- IN1
Einstellung für – Endschalter Y – Offner oder Schlisser -Eingang- IN2
4. Stromversorgung
Das Gerät wird mit DC 12-24V versorgt. Stromverbrauch im Leerlauf 30 mA. Achten Sie auf die Polarität.
Falscher Anschluss des Netzteils kann den Controller beschädigen.
5. Logikeingänge
Der Controller ist mit 7-Logik-Eingängen ausgestattet. Eingänge werden durch Kurzschließen mit Masse
aktiviert. Die maximale Eingangsspannung beträgt 5V. In den aktiven Zustand fließt Strom 5 mA. Das Gerät
ist für Zusammenarbeit mit mechanischen Schaltern und Halbleiter NPN vorbereitet.
Pin
GND
START
PAUSE
ESTOP
IN1
IN2
IN3
IN4
Seite 5

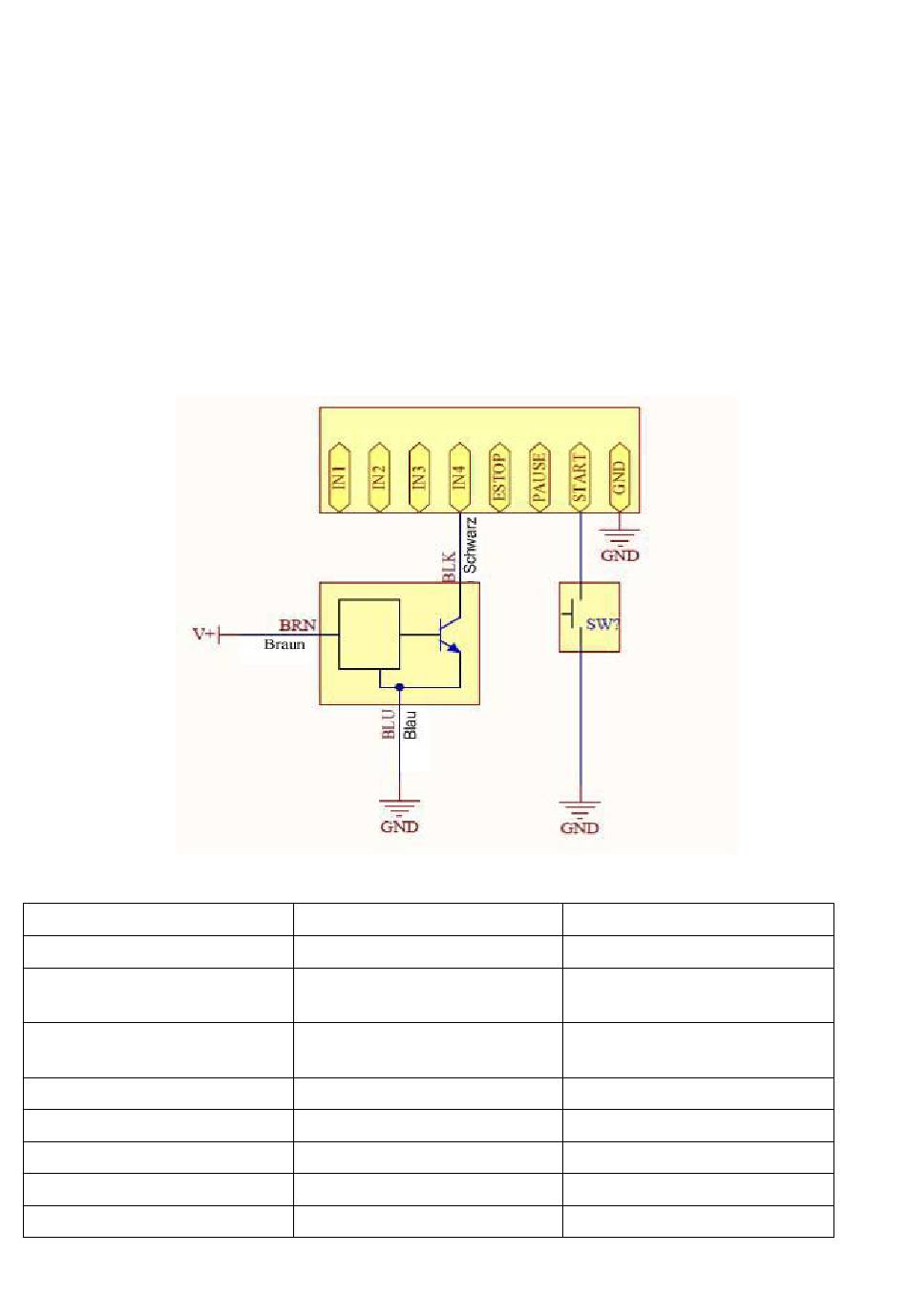

Anschlussschema
Beschreibung Logikeingänge
Bezeichnung
GRUND
START
STOP
ESTOP
Endschalter X
Endschalter Y
I1
I2
Funktion
Masse
Start im Autobetrieb
Motor Bewegung
Stop im Autobetrieb
Motor Bewegung
Not-Aus-Schalter
Endschalter Achse X
Endschalter Achse Y
Nicht beschalten
Nicht beschalten
