Every Control FK 202A Handbuch

Digitaler zweipunktregler für statische kühlsysteme
FK
202A
Digitaler Zweipunktregler für statische
Kühlsysteme
Version 1.02 vom 19. März 2003
Datei fk202ad_v1.02.pdf
PT
EVERY CONTROL S.r.l.
Gesellschaft des
- Konzerns
Via Mezzaterra 6, 32036 Sedico Belluno ITALIEN
Telefonnummer 0039-0437-852468 • Telefax 0039-0437-83648
DEUTSCH
info@everycontrol.it • www.everycontrol.it
1

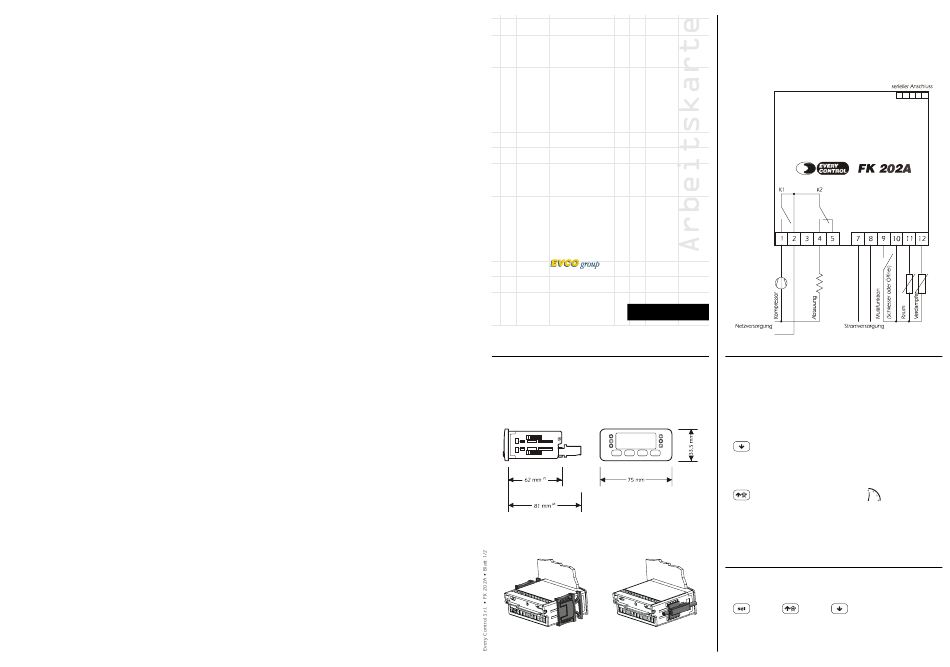

VORBEREITUNGSARBEITEN
1.1
Montage
Schalttafeleinbau mit Tafelausschnitt 71 x 29 mm, Montage mit
den (mitgelieferten) Einrastbügeln oder den Schraubenbügeln
(auf Anfrage).
(1)
Höchsttiefe mit Schraubklemmleisten (auf Anfrage)
(2)
Höchsttiefe mit ausziehbaren Klemmleisten (Standard).
Montage mit (mitgelieferten, links) Einrastbügeln und Schraubenbügeln (auf Anfrage, rechts);
um eine Beschädigung des Gehäuses und der Schraubbügel zu vermeiden, ist das Anzieh-
moment in Grenzen zu halten.
1.2
Elektrischer Anschluss
Abzuzweigende Anschlüsse.
2
ANWENDUNG
2.1
Voraussetzung
Im Laufe des Normalbetriebs zeigt das Gerät die Kühlraum-
temperatur an.
2.2
Alarmquittierung
Um dem Summer zu quittieren:
drücken.
2.3
Manuelle Aktivierung einer Abtauung
Um eine Abtauung manuell zu aktivieren:
4 s
gedrückt halten.
Die Abtauung wird aktiviert, wenn die Temperatur des Verdamp-
fers unter der mit dem Parameter d2 festgelegten Abtauend-
temperatur liegt.
3
SOLLWERT
3.1
Sollwert-Einstellung
Um den Sollwert zu ändern:
und
oder
drücken
(3)
.
(3)
der Sollwert ist innerhalb der mit den Parametern r1 und r2 festgesetzten Grenz-
werte einstellbar.
