FHF PH1 Bedienungsanleitung

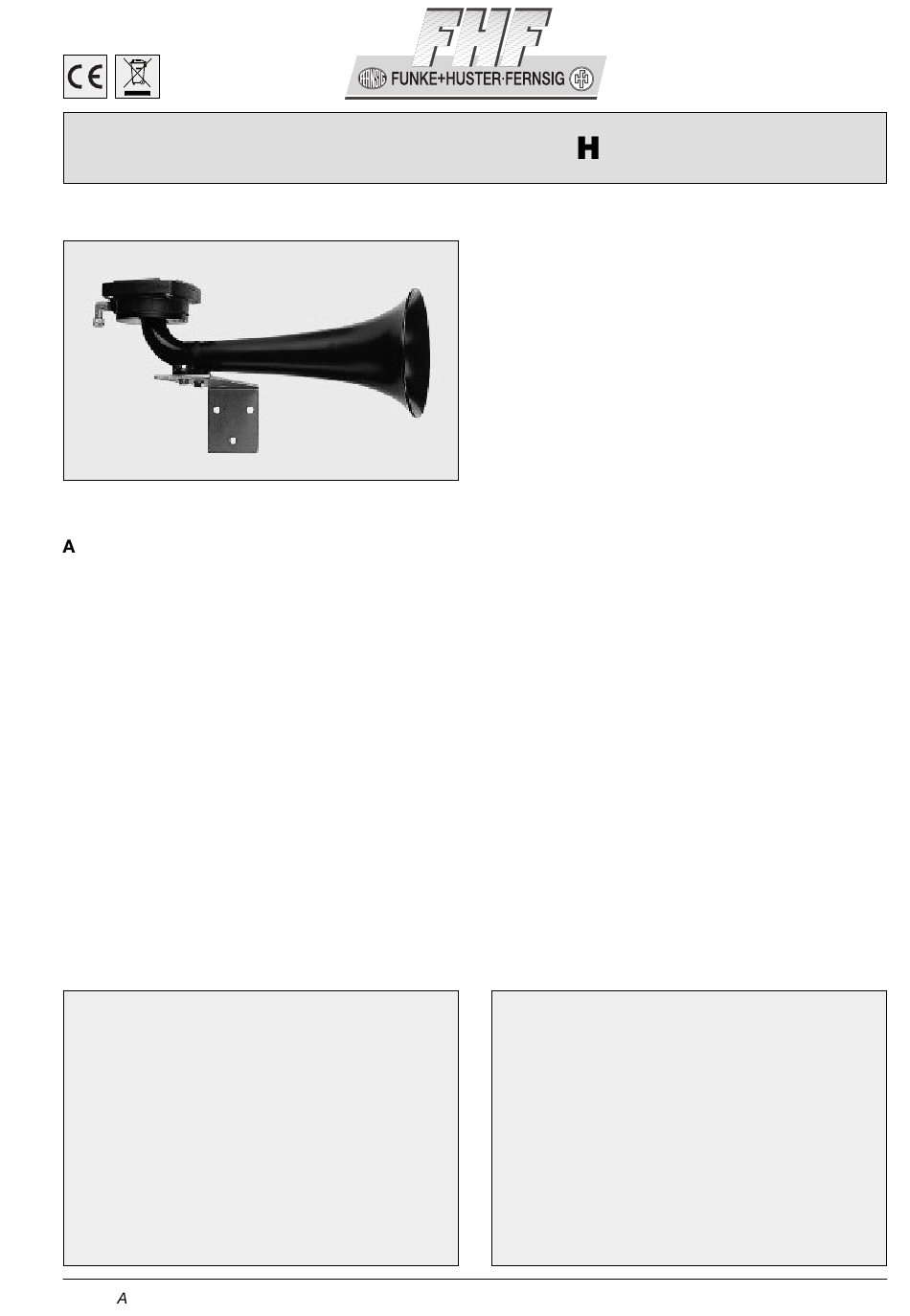

Pneumatikhorn PH1
nwendung
Leichte, leistungsstarke und wartungsfreie Signalisie-
rungsvorrichtung für unterschiedliche Anwendungen
wie z.B. an Bord von Schiffen, in der Industrie, für
schwere Fahrzeuge, für den Gleisbau usw.
Hinweis
Vor Installation des Gerätes ist die Bedienungsan -
leitung sorgfältig zu lesen. Bei evtl. Schäden und
Ansprüchen gelten die „Allgemeine Lieferbedingungen
für Erzeugnisse und Leistungen der Elektroindustrie"
in ihrer jeweils letzten Fassung.
Montage
Das Pneumatikhorn PH1 ist für die Wandmontage
geeignet. Die Anbauart ist so zu wählen, dass Staub-
und Wasseransammlungen im Schalltrichter vermieden
werden. Befestigungselemente und Untergrund müssen
das Gewicht des Gerätes (ca. 0,34 kg) tragen können.
Technische Daten
Material Glasfaserverstärkter Kunststoff
Frequenz Grundton 400 Hz
Schallpegel 136 dB(A) 1 m Abstand
120 dB(A) 6 m Abstand
106 dB(A) 30 m Abstand
Betriebsdruck 0,2-0,5 MPa *(2-5 bar)
Luftverbrauch 5 Nl / sec freie Luft (0,18 cf / sec)
Gewicht 0,34 kg
Lieferumfang Befestigungswinkel und Luftfilter ½"
Anschluss Rohr Ø Außen 8 mm / 0,32"
FHF B 5043 03/13
Pneumatikhorn P 1
Operation
Light, rigid and powerful signalling apparatus for
different applications e.g. aboard ships, in industry for
heavy vehicles etc.
Note
Please read the User's Guide carefully prior to installa-
tion of the device. Any damage or claims are subject to
the latest version of the "General Terms of Delivery for
Products and Services of the Electro Industry".
Mounting
The "Pneumatikhorn PH1" may be wallmounted. Make
sure to mount the device in order to prevent dust and
water from gathering in the horn. The fasteners and
the mounting surface must be able to withstand the
weight of the device (0.34 kg).
Technical Data
Housing Impact-resistant plastic
Frequenzy 400 Hz
Volume 136 dB(A) 1m
120 dB(A) 6 m
106 dB(A) 30 m
Working pressure 0.2-0.5 MPa *(2-5 bar)
Air consumption 5 Nl / sec
Weight 0.34 kg
Delivery Bracket and Air filter ½"
Air connection Pipe Ø outside 8 mm / 0.32"
