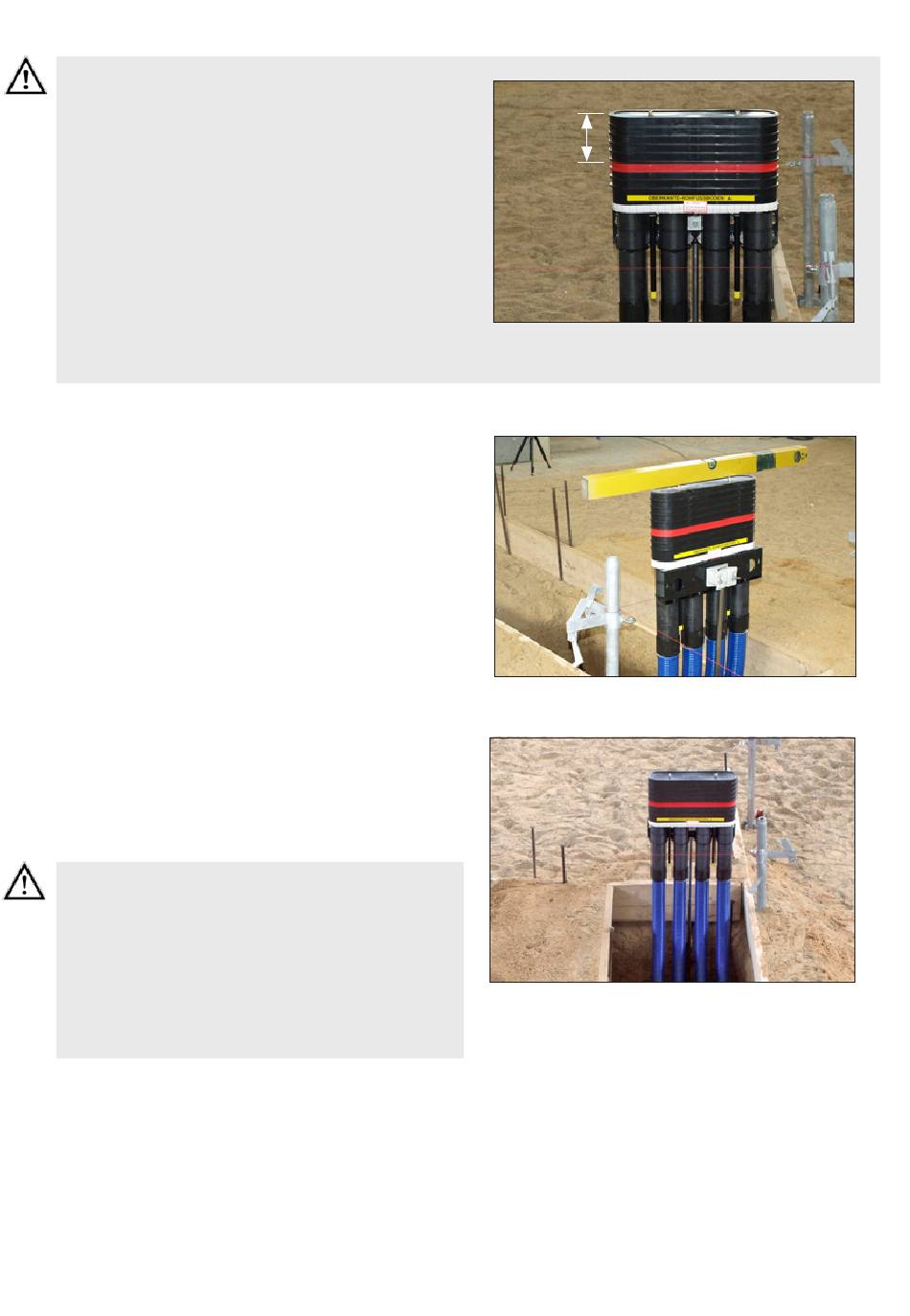

Bitte beachten Sie, dass der mit einer rot-
markierten gekennzeichnete Einkürzbereich
im Bereich des Fertigfußbodenniveaus liegt
(wichtig bei Aufbauten größer 200 mm
sowie kleiner 130 mm).
•
Kann aus bautechnischen Gründen ein Ein-
kürzen auf die Fertigfußbodenhöhe nicht
vorgenommen werden, darf das Futterrohr
max. 50 mm über die Oberkante Fertigfuß-
boden überstehen.
•
Eine Verlängerung bei zu tiefer Montage ist
nur mit erheblichem Zusatzaufwand (Mehr-
kosten) möglich.
9.11
Nach der Höhenfixierung das Rohbauteil lagemäßig
ausrichten.
Zwischenergebnis
Grundkörper MSH Basic-FUBO-E-R2...R5 mit KES-
Schlauchsystemen am Schnurgerüst fachgerecht lage-
und höhenmäßig ausgerichtet.
Die mitgelieferte Aufstellvorrichtung ist nur eine
temporäre Fixierung. Erst das unmittelbare Auffüllen
mit Sand bis auf das Niveau der Sauberkeitsschicht
ergibt eine lagefeste Positionierung der Bodenplat-
tendurchführung.
Während dem Auffüllvorgang den Abstand zum
Schnurgerüst sowie die senkrechte Position des
Bauteils kontrollieren und gegebenenfalls anpassen.
Einkürzbarer
Bereich
130 mm
8
