INSTALLATION GUIDE
AXIS P7224 Video Encoder Blade

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis Communications P7224

Inhaltszusammenfassung für Axis Communications P7224

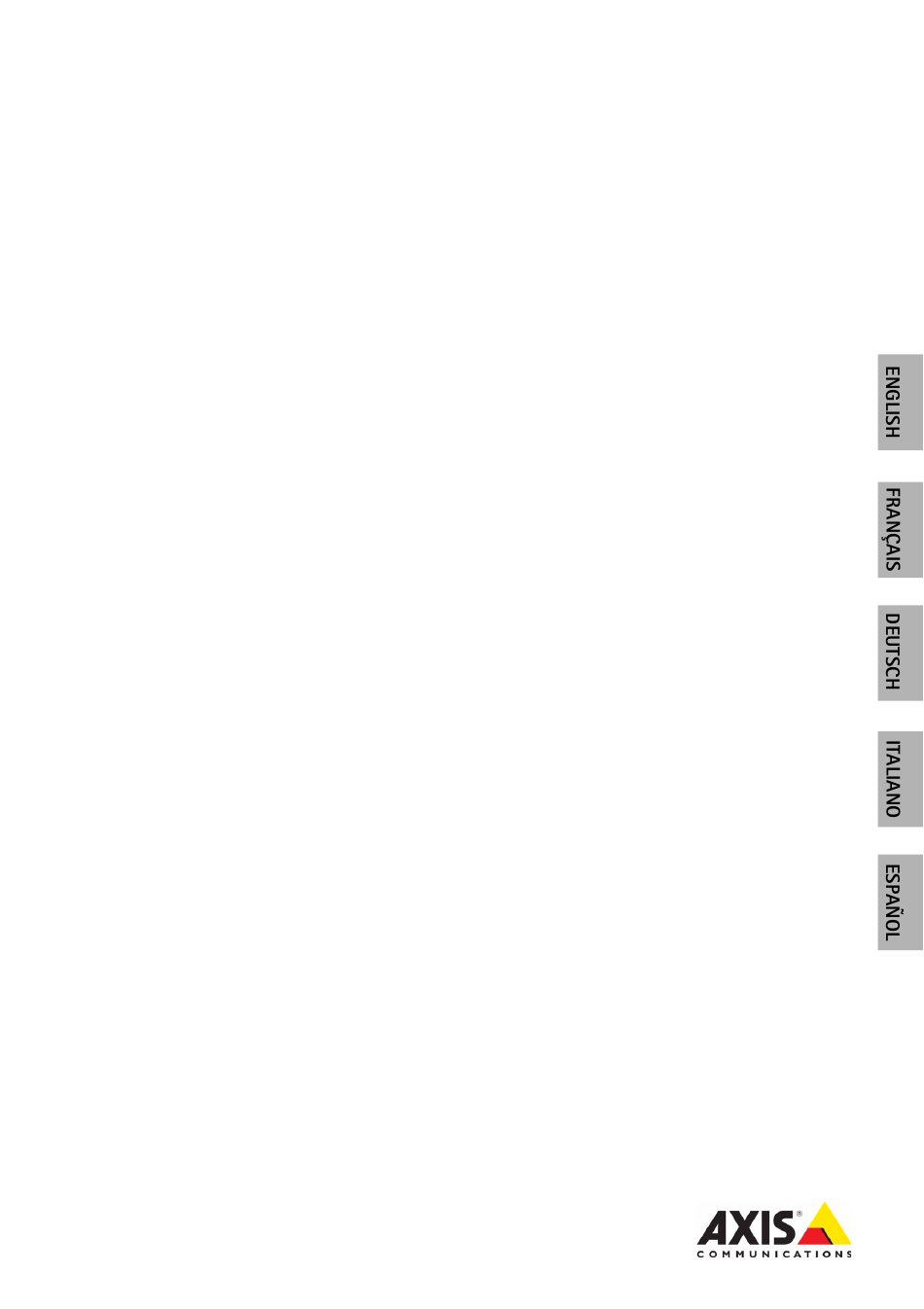

  • Seite 1 INSTALLATION GUIDE AXIS P7224 Video Encoder Blade...
  • Seite 2 Axis Communications AB makes no interference to radio communications. However, there is warranty of any kind with regard to the material...

  • Seite 3: Battery Replacement

    Safeguards Please read through this Installation Guide carefully before installing the product. Keep the Installation Guide for further reference. CAUTION! • When transporting the Axis product, use the original packaging or equivalent to prevent damage to the product. • Avoid exposing the Axis product to vibration, shocks or heavy pressure and do not install the camera on unstable brackets, unstable or vibrating surfaces or walls, since this could cause damage to the product.

  • Seite 5: Installation Steps

    AXIS P7224 Video Encoder Blade Installation Guide This installation guide provides instructions for installing the AXIS P7224 Video Encoder Blade on your network. For all other aspects of using the product, please see the User Manual, available on the CD included in this package, or from www.axis.com/techsup Important! •...

  • Seite 6: Hardware Overview

    Page 6 AXIS P7224 Installation Guide Hardware overview Bus connectors Audio mounting nut Part number (P/N) & Serial number (S/N). The serial number may be required during the installation. 4 video inputs Power LED Audio input 1 Control button Status LED...

  • Seite 7: Install The Hardware

    Follow the instructions in the Installation Guide included with the racks for installing the AXIS P7224. The installation guides for AXIS 291 1U and AXIS Q7900 are available on the AXIS Network Video Product CD included with the AXIS P7224, and at www.axis.com...

  • Seite 8: Assign An Ip Address

    If your network does not have a DHCP server, blades must be installed one at a time and the AXIS P7224 will use 192.168.0.90 as the default IP address. If you would like to assign a static IP address, the recommended method in Windows is either AXIS IP Utility or AXIS Camera Management.
  • Seite 9 1. Check that the AXIS P7224 is connected to the network and that power has been applied. 2. Start AXIS IP Utility. 3. When the AXIS P7224 appears in the window, double-click an entry to open the home page for that video input.
  • Seite 10 IP addresses. Automatic discovery 1. Check that the AXIS P7224 is connected to the network and that power has been applied. 2. Start AXIS Camera Management. 3. When the AXIS P7224 appears in the window, right-click the link and select Live View Home Page.
  • Seite 11 4. To log in, enter the user name “root” in the dialog as requested. Note: The default administrator user name root cannot be deleted. 5. Enter the password as set above, and click OK. If the password is lost, the AXIS P7224 must be reset to the factory default settings. See page 18.
  • Seite 12 Page 12 AXIS P7224 Installation Guide Access the video stream The Live View page of the video encoder is displayed. The Setup link leads to menus that allow you to customize the encoder. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer.
  • Seite 13 AXIS P7224 Installation Guide Page 13 Other methods of setting the IP address The table below shows the other methods available for setting or discovering the IP address. All methods are enabled by default, and all can be disabled. Use in operating...
  • Seite 14 -s 408 <IP Address> ping -s 408 192.168.0.125 4. Check that the network cable is connected to AXIS P7224 and then start/restart the product, by disconnecting and reconnecting power. 5. Close the command prompt when you see ‘Reply from 192.168.0.125:...’ or similar.
  • Seite 15 2 Ring 3 Sleeve GND Video Inputs - - The AXIS P7224 supports 4 video sources, each connected via coaxial / BNC connectors. Physical connections made using 75 Ohm coaxial video cable have a recommended maximum length of 250 meters (800 feet).
  • Seite 16 Page 16 AXIS P7224 Installation Guide Pin assignments Pin assignments for the I/O Connector of the AXIS 291 1U Video Server Rack Function Description +12V out, 100mA Configurable I/O 1 Digital input - Connect to GND to Min input = 0V DC...

  • Seite 17: Led Indicators

    AXIS P7224 Installation Guide Page 17 Pin assignments for the RS-485 Connector of the AXIS Q7900 Rack AXIS P7224 Description RS485A A half-duplex RS-485 interface for controlling auxiliary equipment e.g. PTZ devices. RS485B 3-12 Not used LED Indicators Green Steady - normal operation.

  • Seite 18: Resetting To The Factory Default Settings

    Accessing the AXIS P7224 from the Internet Once installed, your AXIS P7224 is accessible on your local network (LAN). To access the video encoder from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port.

  • Seite 20: Mesures De Sécurité

    Mesures de sécurité Lisez attentivement ce guide d’installation avant d’installer le produit. Conservez le guide d’installation pour une utilisation ultérieure. ATTENTION! • Pour éviter d’endommager le produit Axis, utilisez l’emballage d’origine ou un emballage équivalent pour le transporter. • Évitez d’exposer le produit Axis à des vibrations, des chocs ou une trop forte pression et ne l’installez pas sur des supports instables, ou encore sur des surfaces ou des murs instables ou vibrants;...

  • Seite 21: Procédure D'installation

    Encodeur vidéo lame AXIS P7224 Guide d’installation Ce guide d’installation explique comment installer l’Encodeur vidéo lame AXIS P7224 sur votre réseau. Pour toute autre question concernant l’utilisation du produit, reportez-vous au Manuel de l’utilisateur que vous trouverez sur le CD joint ou sur le site www.axis.com/techsup.

  • Seite 22: Vue D'ensemble Du Matériel

    Page 22 AXIS P7224 Guide d’installation Vue d’ensemble du matériel Connecteurs de bus Écrou de montage audio Référence et numéro de série. Le numéro de série peut vous être demandé pendant l’installation. 4 entrées vidéo Voyant d’alimentation Entrée audio 1 Entrée audio 2 Sortie audio 1 Voyant d’état...

  • Seite 23: Installation Du Matériel

    • Rack AXIS Q7900 Suivez les instructions du Guide d’installation fourni avec les racks pour installer l’AXIS P7224. Les guides d’installation pour l’AXIS 291 1U et l’AXIS Q7900 sont disponibles sur le CD du produit de vidéo sur IP AXIS fourni avec l’AXIS P7224, ainsi que sur www.axis.com.

  • Seite 24: Attribution D'une Adresse Ip

    IP aux périphériques connectés. Si votre réseau en est dépourvu, des lames doivent être installées une par une et votre AXIS P7224 utilisera 192.168.0.90 comme adresse IP par défaut. Si vous souhaitez paramétrer une adresse IP statique, sous Windows nous recommandons l’utilisation de l’application AXIS IP Utility ou de l’application AXIS Camera Management.
  • Seite 25 (sous-réseau physique) que l’AXIS P7224. Détection automatique 1. Vérifiez que l’AXIS P7224 soit bien connecté au réseau et se trouve sous tension. 2. Lancez AXIS IP Utility. 3. Lorsque l’AXIS P7224 apparaît dans la fenêtre, double-cliquez sur une entrée pour ouvrir la page d’accueil correspondant à...
  • Seite 26 1. Vérifiez que l’AXIS P7224 soit bien connecté au réseau et se trouve sous tension. 2. Lancez AXIS Camera Management. 3. Lorsque l’AXIS P7224 apparaît dans la fenêtre, cliquez sur le lien avec le bouton droit de la souris et sélectionnez Live View Home Page (Page d’accueil – Vidéo en direct).
  • Seite 27 5. Saisissez le mot de passe de la manière indiquée ci-dessus et cliquez sur OK. Si vous avez oublié votre mot de passe, vous devrez rétablir les paramètres d’usine par défaut de votre AXIS P7224. Reportez-vous à la page 34.
  • Seite 28 Page 28 AXIS P7224 Guide d’installation Accès au flux de données vidéo La page Live View (Vidéo en direct) de l’encodeur vidéo s’affiche. Cliquez sur le lien Setup (Configuration) pour afficherles menus de personnalisation de l’encodeur. Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de pouvoir visualiser le flux de données vidéo dans Internet Explorer.
  • Seite 29 AXIS P7224 Guide d’installation Page 29 Autres méthodes de configuration de l’adresse IP Le tableau ci-dessous indique les autres méthodes permettant de configurer ou de déterminer l’adresse IP. Toutes les méthodes sont activées par défaut et peuvent être désactivées. Utilisation sous Remarques le système...
  • Seite 30 -s 408 <Adresse IP> ping -s 408 192.168.0.125 4. Vérifiez que le câble réseau est connecté à AXIS P7224, puis démarrez/redémarrez le produit en débranchant puis en rebranchant l’alimentation. 5. Fermez l’invite de commande lorsque vous voyez apparaître « Reply from 192.168.0.125:... »...
  • Seite 31 3 Manchon GND (Terre) GND (Terre) Entrées vidéo - – L’AXIS P7224 prend en charge 4 sources vidéo, chacune étant connectée par des connecteurs coaxiaux/BNC. Si un câble vidéo coaxial de 75 ohms est utilisé pour les raccordements physiques, il est conseillé de ne pas avoir plus de 250 mètres de longueur de câble.
  • Seite 32 Page 32 AXIS P7224 Guide d’installation Affectation des broches Affectation des broches du connecteur d’E/S du Rack de serveur vidéo AXIS 291 1U Broche Fonction Description + 12 V en sortie, 100 mA GND (Terre) Entrée/sortie configurable 1 Entrée numérique : connectez-la Entrée minimum = 0 V CC...

  • Seite 33: Voyants Lumineux

    AXIS P7224 Guide d’installation Page 33 Affectation des broches du connecteur RS-485 du Rack AXIS Q7900 Broche AXIS P7224 Description RS485A Une interface RS-485 semi-duplex pour le contrôle des appareils auxiliaires (périphériques PTZ, par exemple). RS485B 3-12 Non utilisé Voyants lumineux Vert Continu : fonctionnement normal.

  • Seite 34: Plus D'informations

    Web du produit. Pour en savoir plus, consultez l’aide en ligne. Accès à l’AXIS P7224 sur Internet Une fois installé, votre AXIS P7224 est accessible sur votre réseau local (LAN). Pour accéder à l’encodeur vidéo sur Internet, des routeurs réseau doivent être configurés de manière à autoriser le trafic entrant, ce qui est généralement réalisé...

  • Seite 36: Sicherheitsvorkehrungen

    Sicherheitsvorkehrungen Bitte lesen Sie zunächst diese Installationsanleitung vollständig durch, bevor Sie mit der Installation Ihres Produkts beginnen. Halten Sie die Installationsanleitung bereit, falls Sie darauf zurückgreifen müssen. VORSICHT! • Transportieren Sie das Axis-Produkt nur in der Originalverpackung bzw. in einer vergleichbaren Verpackung, damit das Produkt nicht beschädigt wird.

  • Seite 37: Installationsschritte

    AXIS P7224 Video-Encoder-Blade Installationsanleitung In dieser Anleitung wird die Installation des AXIS P7224 Video-Encoder-Blades in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD sowie auf unserer Website unter „www.axis.com/techsup“ zur Verfügung steht.

  • Seite 38: Hardwareübersicht

    Seite 38 AXIS P7224 Installationsanleitung Hardwareübersicht Busanschlüsse Audioanschluss-Mutter Bestellnummer (P/N) und Seriennummer (S/N). Die Seriennummer wird für die Installation benötigt. 4 Videoeingänge Netz-LED Audio-Eingang 2 Audio-Eingang 1 Status-LED Steuertaste Audio-Ausgang 1 Reset-Taste Abmessungen 30 x 129 x 255 mm (einschließlich Anschlüsse)

  • Seite 39: Installieren Der Hardware

    • AXIS Q7900 Rack Montieren Sie das AXIS P7224 gemäß den Anweisungen in der Installationsanleitung zum jeweiligen Rack. Die Installationsanleitungen für die Racks AXIS 291 1U und AXIS Q7900 stehen auf der im Lieferpaket des AXIS P7224 enthaltenen CD für Axis-Netzwerkvideoprodukte zur Verfügung...

  • Seite 40: Zuweisen Einer Ip-Adresse

    In die meisten Netzwerke ist heutzutage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, müssen die Blades nacheinander installiert werden und für das AXIS P7224 wird als Standard-IP- Adresse 192.168.0.90 verwendet. Zum manuellen Zuweisen einer statischen IP-Adresse stehen unter Windows die Programme AXIS IP Utility und AXIS Camera Management zur Verfügung.
  • Seite 41 AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich das AXIS P7224 und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d.h. physischen Subnetz) befinden müssen. Automatische Erkennung 1.

  • Seite 42: Axis Camera Management - Mehrere Produkte/Große Installationen

    2. Starten Sie AXIS Camera Management. 3. Wenn das AXIS P7224 im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste auf den Link und wählen Sie Live View Home Page (Homepage der Live-Ansicht). Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 43.

  • Seite 43: Festlegen Des Kennworts

    Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen Administrator- Benutzer root festgelegt werden. Dies erfolgt über das Dialogfeld Configure Root Password (Root- Kennwort konfigurieren), das beim erstmaligen Zugriff auf das AXIS P7224 angezeigt wird. Um ein Abhören der Netzwerkkommunikation während der Festlegung des Root-Kennworts zu vermeiden, können Sie diesen Vorgang über eine verschlüsselte HTTPS-Verbindung durchführen, die...

  • Seite 44: Zugriff Auf Den Videostrom

    Seite 44 AXIS P7224 Installationsanleitung Zugriff auf den Videostrom Die Seite Live View (Direktübertragung) des Video-Encoders wird angezeigt. Über den Link Setup können Sie auf Menüs zugreifen, die die individuelle Einstellung des Encoders ermöglichen. Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen.

  • Seite 45: Andere Methoden Zum Festlegen Der Ip-Adresse

    AXIS P7224 Installationsanleitung Seite 45 Andere Methoden zum Festlegen der IP-Adresse Diese Tabelle bietet einen Überblick über weitere Methoden, die IP-Adresse festzulegen bzw. zu ermitteln. Alle Methoden sind standardmäßig aktiviert und können deaktiviert werden. Verwendung im Hinweise Betriebssystem Windows Wenn die Funktion auf dem Computer aktiviert ist, wird das Produkt UPnP™...

  • Seite 46: Zuweisen Der Ip-Adresse Per Arp/Ping

    -s 408 <IP-Adresse> ping -s 408 192.168.0.125 4. Stellen Sie sicher, dass das Netzwerkkabel mit dem AXIS P7224 verbunden ist, und starten Sie das Produkt neu, indem Sie die Stromversorgung unterbrechen und wiederherstellen. 5. Schließen Sie die Befehlszeile, sobald „Reply from 192.168.0.125:...“ (Antwort von 192.168.0.125:...) oder eine ähnliche Meldung angezeigt wird.
  • Seite 47 2 Ring 3 Schaft Masse (GND) Masse (GND) Videoeingänge - - Das AXIS P7224 unterstützt vier Videoeingänge, die jeweils über Koaxial-/BNC- Anschlüsse angeschlossen sind. Für physische Verbindungen über ein 75-Ohm-Koaxial-Videokabel wird eine Länge bis maximal 250 Meter empfohlen. Hinweis: Für jeden Videoeingang kann der 75-Ohm-Videoanschluss auf der Produkt-Webseite unter Video &...

  • Seite 48: Kontaktbelegungen

    Seite 48 AXIS P7224 Installationsanleitung Kontaktbelegungen Kontaktbelegungen für den E/A-Anschluss des AXIS 291 Videoserver-Rack (1 HE) Funktion Bedeutung +12 V Ausgang, 100 mA Masse (GND) E/A 1 konfigurierbar Digitaleingang: Zum Aktivieren mit Min. Eingang = 0 V DC dem Massekontakt verbinden; zum Max.

  • Seite 49: Led-Anzeigen

    AXIS P7224 Installationsanleitung Seite 49 Kontaktbelegungen für den RS-485-Anschluss des AXIS Q7900 Rack AXIS P7224 Bedeutung RS485A Halbduplex-RS-485-Schnittstelle zur Steuerung von Zusatzgeräten, wie z.B. PTZ-Geräten RS485B 3-12 Nicht verwendet LED-Anzeigen Grün Leuchtet bei Normalbetrieb konstant Status Gelb Leuchtet konstant beim Einschalten und beim Wiederherstellen der Werkseinstellungen bzw.

  • Seite 50: Wiederherstellen Der Werkseitigen Standardeinstellungen

    Weitere Informationen finden Sie in der Online-Hilfe. Über das Internet auf das AXIS P7224 zugreifen Nach der Installation können Sie über Ihr lokales Netzwerk (LAN) auf das AXIS P7224 zugreifen. Um auch über das Internet auf den Video-Encoder zugreifen zu können, müssen Sie die Netzwerk- Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports geschieht.

  • Seite 52: Sostituzione Della Batteria

    Precauzioni Leggere per intero e con attenzione questa Guida all'installazione prima di installare il prodotto. Conservare la Guida all'installazione per ulteriori riferimenti. ATTENZIONE! • Quando si trasporta un prodotto Axis, utilizzare l'imballo originale o un imballo equivalente per evitare danni al prodotto. •...

  • Seite 53: Procedure Di Installazione

    AXIS P7224 Video Encoder Blade Guida all'installazione Questa guida all'installazione fornisce le istruzioni necessarie per installare AXIS P7224 Video Encoder Blade nella rete in uso. Per ulteriori informazioni sull'utilizzo del prodotto, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito Web all’indirizzo www.axis.com/techsup...

  • Seite 54: Panoramica Dell'hardware

    Pagina 54 AXIS P7224 Guida all'installazione Panoramica dell'hardware Connettori bus Dado di montaggio audio Codice prodotto (P/N) e numero di serie (S/N). Il numero di serie potrebbe essere richiesto durante l'installazione. 4 ingressi video LED di alimentazione Ingresso audio 2 Uscita audio 1...

  • Seite 55: Installazione Dell'hardware

    • AXIS Q7900 Rack Seguire le istruzioni nella Guida all'installazione inclusa con i rack di installazione di AXIS P7224. Le guide all'installazione per AXIS 291 1U e AXIS Q7900 sono disponibili sul CD AXIS Network Video Product incluso con AXIS P7224 e all'indirizzo www.axis.com...
  • Seite 56 Se la rete non dispone di un server DHCP, le blade dovranno essere installate una alla volta e AXIS P7224 utilizzerà l'indirizzo IP di default 192.168.0.90. Per assegnare un indirizzo IP statico, utilizzare AXIS IP Utility o AXIS Camera Management in ambiente Windows.
  • Seite 57 1. Verificare che AXIS P7224 sia collegato alla rete e alimentato correttamente. 2. Avviare AXIS IP Utility. 3. Quando AXIS P7224 appare nella finestra, fare doppio clic su una voce per aprire la pagina iniziale per l'input video. 4. Vedere pagina 59 per indicazioni su come assegnare la password.
  • Seite 58 1. Verificare che AXIS P7224 sia collegato alla rete e alimentato correttamente. 2. Avviare AXIS Camera Management. 3. Quando viene visualizzata AXIS P7224 nella finestra, fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Pagina iniziale Immagini dal vivo).

  • Seite 59: Impostazione Della Password

    Per ottenere l’accesso al prodotto, è necessario impostare la password dell’utente amministratore predefinito root. Questa operazione può essere effettuata nella finestra di dialogo 'Configure Root Password' (Configura password root), che viene visualizzata quando si accede a AXIS P7224 per la prima volta.
  • Seite 60 Pagina 60 AXIS P7224 Guida all'installazione Accesso al flusso video Viene visualizzata la pagina Live View (Immagini dal vivo) del codificatore video. Il collegamento Setup (Impostazione) conduce ai menu che permettono di personalizzare il codificatore. Se necessario, fare clic su Yes (Sì) per installare AMC (AXIS Media Control) che consente di visualizzare il flusso video in Internet Explorer.
  • Seite 61 AXIS P7224 Guida all'installazione Pagina 61 Altri metodi di assegnazione dell’indirizzo IP La seguente tabella mostra gli altri metodi disponibili per assegnare o individuare l'indirizzo IP. Di default tutti i metodi sono disponibili e possono essere disabilitati. Utilizzo nel Note...
  • Seite 62 -s 408 192.168.0.125 ping -s 408 <Indirizzo IP> 4. Verificare che il cavo di rete sia collegato a AXIS P7224, quindi avviare/riavviare il prodotto scollegandolo e ricollegandolo dalla/all'alimentazione. 5. Chiudere il prompt dei comandi quando viene visualizzato il messaggio 'Reply from 192.168.0.125:…' (Risposta da 192.168.0.125) o altro messaggio simile.
  • Seite 63 2 Anello 3 Guaina GND Ingressi video - - AXIS P7224 supporta 4 sorgenti video, ciascuna connessa tramite connettori coassiali/BNC. Se si utilizzano cavi coassiali da 75 Ohm, è consigliabile non superare la lunghezza di 250 metri per i collegamenti fisici.
  • Seite 64 Pagina 64 AXIS P7224 Guida all'installazione Assegnazioni dei pin Assegnazioni dei pin della morsettiera di alimentazione di AXIS 291 1U Video Server Rack Funzione Descrizione Uscita +12 V, 100 mA Connettore configurabile 1 Ingresso digitale: per Ingresso min. = 0 V CC l'attivazione, collegarlo con Ingresso max.

  • Seite 65: Indicatori Led

    AXIS P7224 Guida all'installazione Pagina 65 Assegnazioni dei pin del connettore RS-485 di AXIS Q7900 Rack AXIS P7224 Descrizione RS485A Interfaccia RS-485 half-duplex per il controllo di apparecchiature ausiliarie come i dispositivi PTZ (dispositivi di rotazione, inclinazione e zoom). RS485B...

  • Seite 66: Ulteriori Informazioni

    AXIS P7224 Guida all'installazione Accesso a AXIS P7224 da Internet Dopo l’installazione, AXIS P7224 è accessibile nella rete locale (LAN). Per accedere a codificatore video da Internet, è necessario configurare i router di rete per consentire il traffico in entrata, che di norma avviene su una porta specifica.

  • Seite 68: Medidas Preventivas

    Medidas preventivas Lea atentamente la Guía de instalación antes de instalar el producto. Guarde la Guía de instalación para futuras consultas. ¡PRECAUCIÓN! • A la hora de transportar el producto Axis, utilice el embalaje original o uno equivalente para no dañar el producto.

  • Seite 69: Pasos Para La Instalación

    Esta guía de instalación incluye las instrucciones necesarias para instalar el Codificador de vídeo en tarjeta AXIS P7224 en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o la página www.axis.com/techsup.

  • Seite 70: Presentación Del Hardware

    Página 70 Guía de instalación de AXIS P7224 Presentación del hardware Conectores de bus Tuerca de montaje de audio Referencia (P/N) y número de serie (S/N). Es posible que necesite el número de serie durante la instalación. 4 entradas de vídeo LED de alimentación...

  • Seite 71: Instalación Del Hardware

    Siga las instrucciones de la Guía de instalación incluida con los bastidores para realizar la instalación del AXIS P7224. Las guías de instalación para los modelos AXIS 291 1U y AXIS Q7900 están disponibles en el CD de productos de vídeo en red de AXIS que se incluye con el codificador...
  • Seite 72 Actualmente, la mayoría de redes dispone de un servidor DHCP que asigna direcciones IP de forma automática a los dispositivos conectados. Si su red no dispone de un servidor DHCP, se deben instalar las tarjetas una a una y la AXIS P7224 utilizará 192.168.0.90 como dirección IP predeterminada.
  • Seite 73 1. Compruebe que la tarjeta AXIS P7224 está conectada a la red y que recibe alimentación. 2. Inicie AXIS IP Utility. 3. Cuando la tarjeta AXIS P7224 aparezca en la ventana, haga doble clic en una entrada para abrir la página de inicio de esa entrada de vídeo.
  • Seite 74 1. Compruebe que la tarjeta AXIS P7224 está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. 3. Cuando la tarjeta AXIS P7224 aparezca en la ventana, haga clic con el botón derecho en el vínculo y seleccione Página inicial de Live View.
  • Seite 75 Configuración de la contraseña Para poder acceder al producto, hay que asignar una contraseña para el administrador root. Al acceder por primera vez al codificador AXIS P7224, aparecerá el cuadro de diálogo "Configure Root Password" (Configurar contraseña de root). Para evitar la intercepción de la contraseña de root mientras se configura, este proceso se puede realizar a través de una conexión HTTPS cifrada, que precisa un certificado HTTPS.
  • Seite 76 Página 76 Guía de instalación de AXIS P7224 Acceso a la secuencia de vídeo Aparece la página Live View (Visión de imágenes en vivo) del codificador de vídeo. El vínculo Setup (Configuración) proporciona acceso a menús que permiten personalizar el codificador.
  • Seite 77 Guía de instalación de AXIS P7224 Página 77 Otros métodos para configurar la dirección IP En esta tabla se presentan otros métodos disponibles para configurar o detectar la dirección IP. Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos.
  • Seite 78 -s 408 192.168.0.125 ping -s 408 <Dirección IP> 4. Compruebe que el cable de red está conectado al codificador AXIS P7224 y desconecte y vuelva a conectar la corriente para iniciar o reiniciar el producto. 5. Cierre la línea de comando cuando vea “Reply from 192.168.0.125:…” (Respuesta de 192.168.0.125:…) o un mensaje similar.
  • Seite 79 Masa Masa Entradas de vídeo - - La tarjeta AXIS P7224 admite 4 fuentes de vídeo, cada una conectada a través de conectores coaxiales / BNC. Las conexiones físicas realizadas con cable de vídeo coaxial de 75 ohmios tienen una longitud máxima recomendada de 250 metros.
  • Seite 80 Página 80 Guía de instalación de AXIS P7224 Asignación de los pines Asignación de pines del conector de E/S del servidor de vídeo en rack AXIS 291 1U Función Descripción Salida de +12 V, 100 mA Masa E/S configurable 1 Entrada digital: conecte a GND (masa) Entrada mín.

  • Seite 81: Indicadores Led

    Guía de instalación de AXIS P7224 Página 81 Asignación de pines del conector RS-485 del Bastidor AXIS Q7900 AXIS P7224 Descripción RS485A Una interfaz RS-485 semidúplex para controlar equipos auxiliares, como los dispositivos PTZ. RS485B 3-12 No se utiliza Indicadores LED Verde Fijo: funcionamiento normal.

  • Seite 82: Más Información

    Consulte la ayuda en línea para obtener más información. Acceso al codificador AXIS P7224 desde Internet Una vez instalada, la tarjeta AXIS P7224 es accesible desde la red local (LAN). Para acceder al codificador codificador de vídeo desde Internet, los routers de red deben configurarse para permitir tráfico entrante, que normalmente se realiza en un puerto específico.
  • Seite 84 Installation Guide Ver.1.1 AXIS P7224 Video Encoder Blade Printed: November 2011 ©2011 Axis Communications AB Part No. 45003...
