Kreiling KR 5-5 BV Bedienungsanleitung
Basisgerät/verstärker
Verwandte Anleitungen für Kreiling KR 5-5 BV
Inhaltszusammenfassung für Kreiling KR 5-5 BV

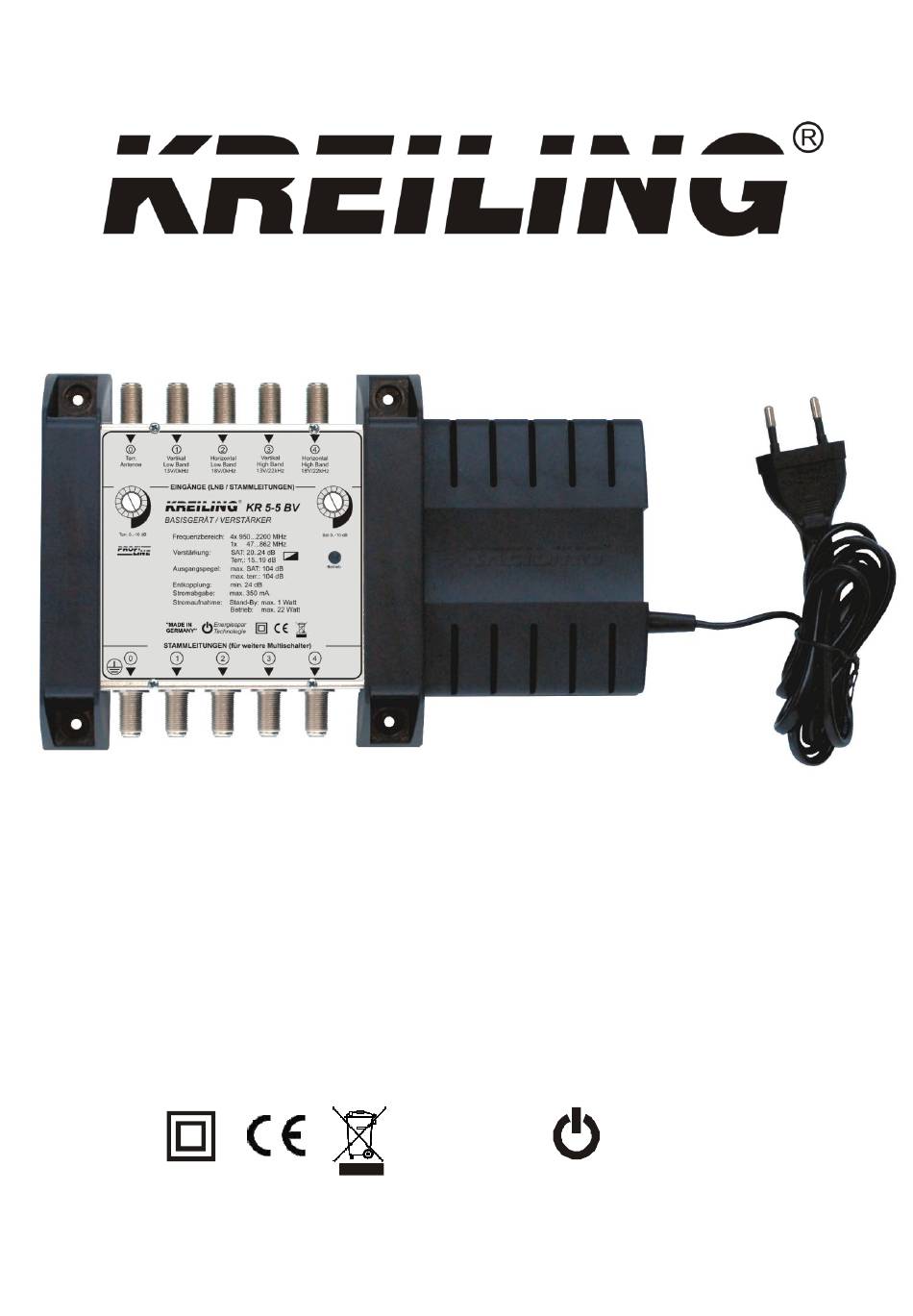

- Seite 1 Bedienungsanleitung Basisgerät/Verstärker KR 5-5 BV Energiespar "MADE IN GERMANY" Technologie Bestimmungsgemäße Verwendung Abbildung ähnlich...
- Seite 2 Nehmen Sie das Ge- rät nie mit beschädigtem Kabel in Betrieb. Der KR 5-5 BV ist als Basisgerät zum Verstärken der einzelnen Sat- Ebenen und des terrestrischen Sig- nals geeignet und wird benötigt um große Verteilnet- Achtung! ze aufzubauen.
- Seite 3 Terr. Kreiling KR AE 85 ALU Eingangspegel 80dBµV Terr. EINGÄNGE KREILING KR 5-5 BV STAMMLEITUNGEN A1 A2 A3 A4 6 x SAT SD 3 UK Terr. EINGÄNGE AUSGÄNGE KREILING 4 x SAT SD 3 UK Teilnehmeranschlußlängen von 5 - 50 Meter bei Verwendung von Bedea Telass 110 möglich.
- Seite 4 Technische Daten Geräte - Typ Bezeichnung KR 5-5 BV Anschlüsse Eingänge 1 Terr., 4 Sat Ausgänge F-Buchsen IEC 169-24 Eingangsfrequenz Sat 950 ~ 2200 MHz Eingangsfrequenz Terr. 47 ~ 862 MHz Maximaler Ausgangspegel Terr.: 104 dB Sat: 104 dB Verstärkung Sat 25 dB Verstärkung Terr.
