Kreiling Profi-Line KR 35 BKG-MR Bedienungsanleitung
Mit gussgehaeuse
Verwandte Anleitungen für Kreiling Profi-Line KR 35 BKG-MR
Inhaltszusammenfassung für Kreiling Profi-Line KR 35 BKG-MR

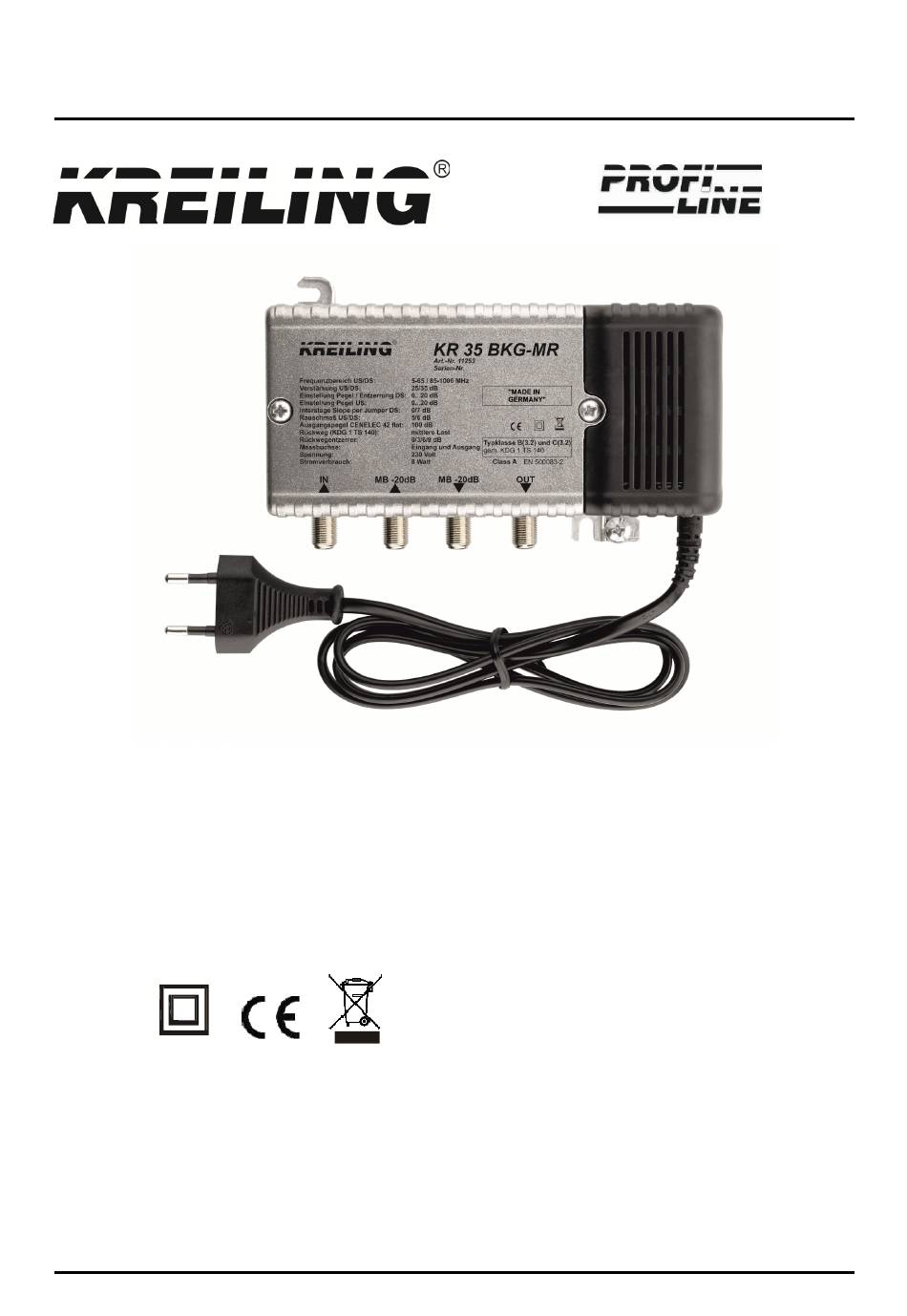

- Seite 1 BK VERSTÄRKER MIT GUSSGEHÄUSE KR 35 BKG-MR - Art.-Nr.: 11253 Bedienungsanleitung "MADE IN GERMANY" 1 / 7 Bedienungsanleitung KR 35 BKG-MR, Stand 30.10.2015...
- Seite 2 BK VERSTÄRKER MIT GUSSGEHÄUSE KR 35 BKG-MR - Art.-Nr.: 11253 KR 35 BKG-MR Type 4250157712530 EAN-Code Beschreibung BK Verstärker mit Gussgehäuse, Rückweg 0-65 MHz integriert, Verstärkung Hin- und Rückweg, 2 Pegelsteller, 2 Entzerrer, 2 Messbuchsen 5-65 / 85-1006 MHz Frequenzbereich US / DS 25 / 35 dB Verstärkung US / DS 0….20 dB...
- Seite 3 BK VERSTÄRKER MIT GUSSGEHÄUSE KR 35 BKG-MR - Art.-Nr.: 11253 Übertragungseigenschaften Downstream Einheiten min. typ. max. Bemerkungen Frequenzbereich 85-1006 Verstärkung bei 1006 MHz Frequenzgang ±0,5 ±0,8 Verstärkungsabfall bezogen auf v typ. bei 85 MHz Eingangspegelsteller 0…20 Eingangsentzerrer einstellbar 85 MHz 0…20 0 Pkt.-Dämpfung ±0,5...
-
Seite 4: Mechanische Kennwerte
BK VERSTÄRKER MIT GUSSGEHÄUSE KR 35 BKG-MR - Art.-Nr.: 11253 Elektrische und allg. HF – Kennwerte Einheiten min. Bemerkungen typ. max. Netzspannung 50 Hz Netzteiltyp Trafonetzteil Netzkabellänge Netzstecker-Typ Euro Leistungsaufnahme bei 230 V~ Versorgungsspannung, intern Stromabgabe des Netzteils mA = Betriebsspannungsanzeige LED grün Intern auf LP... - Seite 5 BK VERSTÄRKER MIT GUSSGEHÄUSE KR 35 BKG-MR - Art.-Nr.: 11253 Blockschaltbild 5 / 7 Bedienungsanleitung KR 35 BKG-MR, Stand 30.10.2015...
- Seite 6 BK VERSTÄRKER MIT GUSSGEHÄUSE KR 35 BKG-MR - Art.-Nr.: 11253 Innenansicht 1. RF IN DS / RF OUT US 2. Test point DS IN -20dB 3. DS Att. 0…20dB 4. DS Equalizer 0…20dB 5. DS Interstage slope 0/7dB 6. Test point DS OUT -20dB 7.
- Seite 7 BK VERSTÄRKER MIT GUSSGEHÄUSE KR 35 BKG-MR - Art.-Nr.: 11253 Sicherheitshinweis Sicherheitshinweis bitte vor Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und beachten. Lüftungsschlitze und Kühlkörper sind wichtige Funktionselemente an den Geräten. Bei Geräten, die Kühlkörper oder Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden, dass diese keinesfalls abgedeckt oder zugebaut werden.
