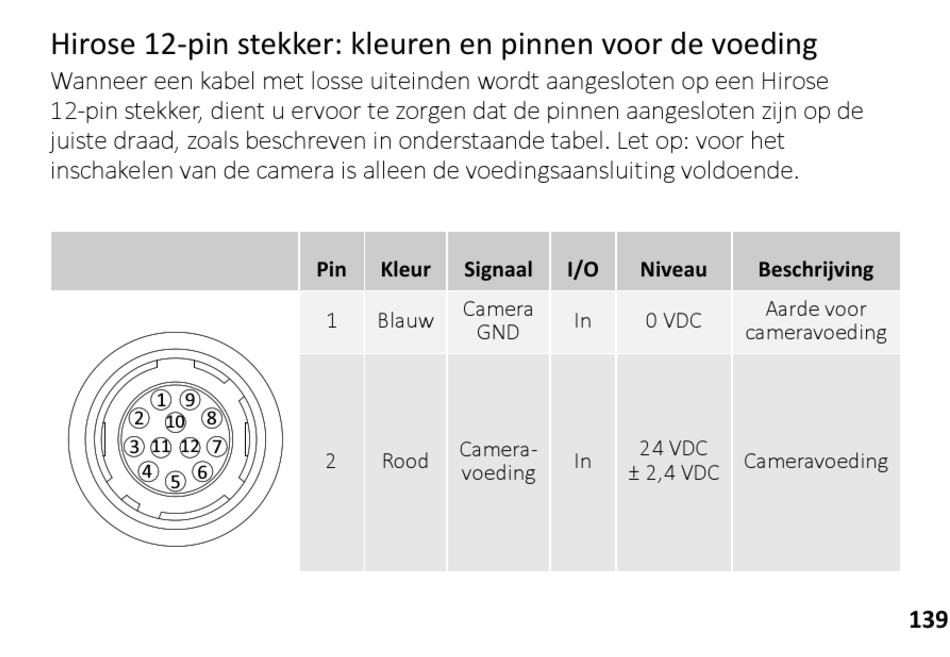

Hirose 12-pin stekker: kleuren en pinnen voor de voeding
Wanneer een kabel met losse uiteinden wordt aangesloten op een Hirose
12-pin stekker, dient u ervoor te zorgen dat de pinnen aangesloten zijn op de
juiste draad, zoals beschreven in onderstaande tabel. Let op: voor het
inschakelen van de camera is alleen de voedingsaansluiting voldoende.
1
9
2
8
10
3
11
12
7
4
6
5
Pin
Kleur
Signaal
Camera
1
Blauw
GND
Camera-
2
Rood
voeding
I/O
Niveau
In
0 VDC
cameravoeding
24 VDC
In
Cameravoeding
±
2,4 VDC
Beschrijving
Aarde voor
