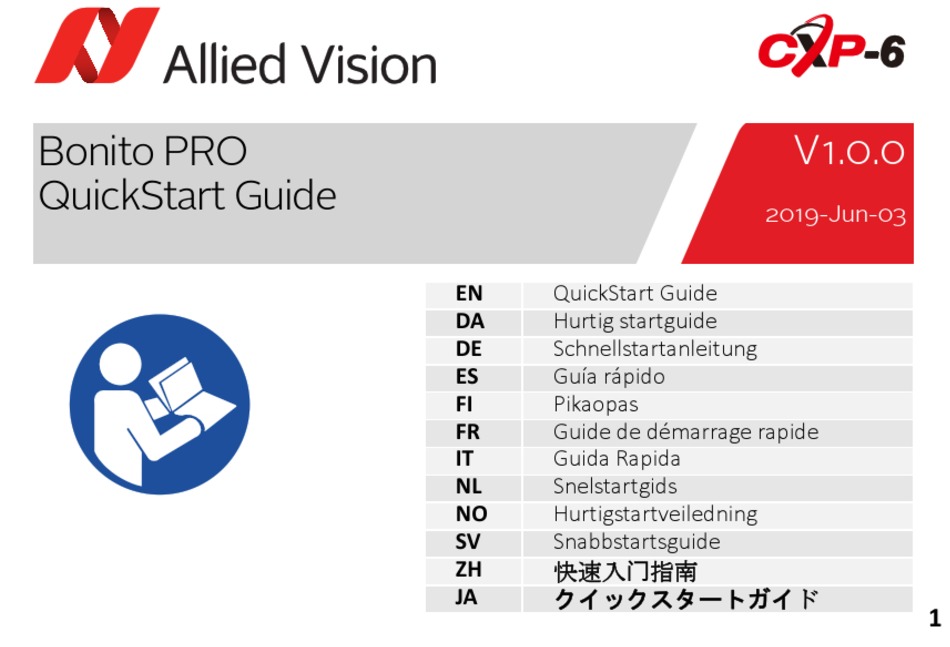

Bonito PRO 

QuickStart Guide

Hurtig startguide

Schnellstartanleitung

Guía rápido

Pikaopas

Guide de démarrage rapide

Guida Rapida

Snelstartgids

Hurtigstartveiledning

Snabbstartsguide

快速入门指南

クイックスタートガイド

V1.0.0

2019-Jun-03

Inhaltsverzeichnis

Inhaltszusammenfassung für Allied Vision Bonito PRO

Seite 1 Bonito PRO  V1.0.0 QuickStart Guide 2019-Jun-03 QuickStart Guide Hurtig startguide Schnellstartanleitung Guía rápido Pikaopas Guide de démarrage rapide Guida Rapida Snelstartgids Hurtigstartveiledning Snabbstartsguide 快速入门指南クイックスタートガイド...
Seite 2: Shipping Contents
English Validity This quickstart guide is valid for all Bonito PRO models. Shipping contents • Bonito PRO camera • Bonito PRO QuickStart Guide What else do you need? Document/Information Document Go to then select https://www.alliedvision.com, Bonito PRO Technical Manual >...
Seite 3 Hardware Selection for Bonito PRO Cameras application note. Contacting Allied Vision Website To directly contact Allied Vision with any support inquiry, go to:  https://www.alliedvision.com, then select About Us > Contact us > Technical Support & Repair / RMA...
Seite 4 To find an Allied Vision office or distribution partner, go to: https://www.alliedvision.com, then select > About Us Where we are Telephone and email For camera-related inquiries contact us at support@alliedvision.com North and South America (toll-free): +1-877-USA-1394 Europe, Middle East, and Africa:...
Seite 5 Compliance, safety, and intended use For customers in Europe Allied Vision has demonstrated the fulfillment of the requirements relating to the Bonito PRO camera family. • Directive 2014/30/EU (Electromagnetic compatibility) • Directive 2011/65/EU, incl. amendment 2015/863/EU (RoHS) Directive 2012/19/EU (Waste Electrical and Electronic Equipment, WEEE)
Seite 6 For customers in the USA Class B digital device Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
Seite 7 CAN ICES-3 (A) / NMB-3 (A) Avoid electromagnetic interferences For all power and interface connections, use shielded cables only.  Please use cables recommended by Allied Vision. Camera applications and intended use General use • The user is responsible for operating the camera within the specifications...
Seite 8 Usage of the software is solely the responsibility of the user. • The camera must not be opened. For all repair tasks, contact Allied Vision or one of Allied Vision's authorized representatives. • Observe the intended use. The camera must only be used for purposes that...
Seite 9: Environmental Conditions
• Additionally, refer to the warranty information on the Allied Vision website. Use in medical devices The camera provides basic adequacy to be used in medical devices as well. However, it is not specially designated for operation in medical devices. When used as part of a medical device, a review of the specific application is necessary in cooperation with Allied Vision.
Seite 10 The procedure to obtain first image from your Bonito PRO camera is dependent on the frame grabber GenICam browser or SDK. The maximum cable length between the Bonito PRO camera and the host PC is dependent on the bit rate and the type of coaxial cable used. For more information refer to your frame grabber documentation.
Seite 11 Connect your Bonito PRO camera to your frame grabber via four 75Ω coaxial cables. Bonito PRO cameras support CXP-6 speeds only. As such, all four cables must be connected to the camera and the frame grabber. If less than four cables are connected, the camera will not be discovered and you may receive an error in the GenICam browser.
Seite 12 The complete pin assignment is explained in the technical manual. Download it from : select > https://www.alliedvision.com Support Technical , from the dropdown menu choose Documentation Bonito PRO A camera power adapter and an I/O cable with Hirose 12-pin connector for the Bonito PRO camera family is available from Allied Vision.
Seite 13 Connection or transfer error, alternating with amber or or incompatibility. green. For a detailed description of flash patterns refer to the technical manual.  Download it from : select https://www.alliedvision.com Support > , from the dropdown menu choose Technical Documentation Bonito PRO...
Seite 14 Grabbing images Step 1: Start the frame grabber GenICam browser and wait for the camera to be discovered. When discovered, the Bonito PRO camera will be listed on the right side of the window under Remote Devices Note the Euresys Coaxlink Quad G3 CXP-6 frame grabber GenICam browser was used to create the below screenshots.
Seite 15 Step 2: Double-click the camera name. A new window opens. Step 3: In the new window, click the tab. GenApi Step 4: Configure camera settings as required.
Seite 16 All content is subject to change without notice. All trademarks, logos, and brands cited in this document are property and/or copyright material of their respective owners. Use of these trademarks, logos, and brands does not imply endorsement. Copyright © 2019 Allied Vision GmbH. All rights reserved.
Seite 18 Dansk Gyldighed Denne hurtige startguide gælder for alle Bonito PRO modeller. Indhold • Bonito PRO kamera • Bonito PRO hurtig startguide...
Seite 19 Hvad har du ellers brug for? Dokument/information Dokument Åbn siden vælg https://www.alliedvision.com Bonito PRO Technical Manual derefter > Support Technical documentation Bonito PRO Features Reference Vælg fra dropdown Bonito Pro Documentation menuen.  Åbn siden https://www.alliedvision.com Hardwarevalg til Bonito Pro vælg derefter...
Seite 20 Se hardwarevalg til Bonito PRO kameraer anvendelsesnotat for at få en fuldstændig liste over understøttede billedfangere, kabler og tilbehør. Kontakt Allied Vision Website For at få direkte kontakt til Allied Vision hvis du har brug for hjælp, åbn siden:  https://www.alliedvision.com, vælg derefter > About Us > Contact us Technical Support &...
Seite 21 Nord og Sydamerika (frikald): +1-877-USA-1394 Europa, Mellemøsten og Afrika: +49 36428 677-0 Asien-Stillehav: +65 6634 9027 Kina: +86 (21) 64861133 Hovedsæder Allied Vision Technologies GmbH Taschenweg 2a 07646 Stadtroda, Germany CEO/Adm. direktør: Andreas Gerk Registerret: AG Jena HRB 208962...
Seite 22 Overensstemmelse, sikkerhed og tilsigtet brug For kunder i Europa Allied Vision overholder kravene, der gælder for Bonito PRO kameraserien. • Direktiv 2014/30/EU (elektromagnetisk kompatibilitet) • Direktiv 2011/65/EU, inkl. ændring 2015/863/EU (RoHS) Direktiv 2012/19/EU (affald af elektrisk og elektronisk udstyr, WEEE).
Seite 23  Undgå elektromagnetiske forstyrrelser Brug kun afskærmede kabler til alle forsynings- og interfacekabler.  Brug kun de kabler, der er anbefalet af Allied Vision. Kameraets brug samt tilsigtet brug Almindelig brug • Brugeren er ansvarlig for, at kameraet bruges som tilsigtet iht. den tekniske dokumentation og passende omgivelses- samt tekniske betingelser, så...
Seite 24 • Kameraets software kan bestilles og installeres uden kameraet. Brugen af softwaret er alene underlagt brugerens ansvar. • Kameraet må ikke åbnes. Ved reparationer skal Allied Vision eller en af  Allied Vision's autoriserede repræsentanter kontaktes. • Overhold den tilsigtede brug. Kameraet må kun bruges til de formål, der er i overensstemmelse med den tilsigtede brug.
Seite 25 Relativ fugtighed, ikke kondenserende 20 til 80 %, ikke kondenserende Oversigt over installationen Udfør trinene nedenfor for at kunne installere dit Bonito PRO kamera korrekt. Trin 1: Installer og konfigurer billedfangersoftwaret. Trin 2: Forbind dit kamera og kontrollér, at kameraet påtrykkes strøm.
Seite 26 Installation og konfiguration af billedfanger Forløbet for at fremkalde det første billede fra dit Bonito PRO kamera afhænger af billedfangeren GenICam browser eller SDK. Kablets maksimale længde mellem Bonito PRO kameraet og host-pc'en afhænger af bitraten samt hvilken type koaksialt kabel, der bruges. Læs i billedfangerens dokumentation for at få...
Seite 27 Påtryk kameraet med strøm via Hirose I/O porten ved hjælp af en kompatibel strømforsyning. Du kan også påtrykke kameraet strøm ved hjælp af CoaXPress konnektorerne med en billedfanger, der understøtter PoCXP. Er begge muligheder tilsluttet, har forbindelsen via Hirose I/O porten prioritet. Hirose 12-pin konnektor: farver og pins til strømforsyning Forbindes et kabel uden stik til en 12-pin Hirose konnektor, skal du sørge for, at pins'ene forbindes med den rigtige ledning som vist i skemaet nedenfor.
Seite 28 Den endelige pintildeling er beskrevet i den tekniske dokumentation. Denne kan downloades på : vælg > https://www.alliedvision.com Support Technical , og derefter fra dropdown menuen. Documentation Bonito PRO Der kan bestilles en strømforsyning til kameraet samt et I/O-kabel med Hirose 12-pin konnektor til Bonito PRO serien hos Allied Vision.
Seite 29 Se i Bonito PROs Technical Manual for yderligere beskrivelse af blinkmuligheder. Denne kan downloades på : vælg > https://www.alliedvision.com Support , og derefter fra dropdown menuen. Technical Documentation Bonito PRO...
Seite 30: Overførsel Af Billeder
Overførsel af billeder Start billedfangerens GenICam browser og vent, indtil kameraet  Trin 1: bliver fundet. Når det er blevet fundet, ses Bonito PRO kameraet i højre side af vinduet under Remote Devices OBS, Euresys Coaxlink Quad G3 CXP-6 billedfangerens GenICam browser blev brugt til at lave nedenstående screenshots.
Seite 31 Trin 2: Klik to gange på kameraets navn. Der åbnes et nyt vindue. Trin 3: Klik på fanebladet i det nye vindue. GenApi Trin 4: Konfigurer kameraets indstillinger som foreskrevet.
Seite 32 ændringer uden advisering. Alle typer varemærker og logoer, der nævnes i nærværende dokumentation, tilhører de anførte ejere, der også har ophavsretten til dem. Brugen af disse varemærker og logoer er ikke nødvendigvis understøttet. Copyright © 2019 Allied Vision GmbH. Alle rettigheder forbeholdt.
Seite 34 Deutsch Gültigkeit Diese Schnellstartanleitung gilt für alle Bonito PRO-Modelle. Lieferumfang • Bonito PRO-Kamera • Bonito PRO-Schnellstartanleitung...
Seite 35 Was brauchen Sie noch? Dokument/Informationen Dokument Rufen Sie auf. https://www.alliedvision.com Bonito PRO Technical Manual Wählen Sie dann > Support Technische Bonito PRO Features Reference . Im Dropdown-Menü wählen Sie Dokumentation Bonito PRO Dokumentation auf.  Rufen Sie https://www.alliedvision.com Technischer Hinweis Wählen Sie dann...
Seite 36: Empfohlene Framegrabber
Busbandbreite, PoCXP, Windows-Treiber FireBird Quad CXP-6 Quad-Eingang CoaXPress-Framegrabber, vier von Active Silicon CoaXPress-Anschlüsse à 6,25 Gbit/s, Windows- Unterstützung (32-Bit und 64-Bit), PoCXP Die vollständige Liste unterstützter Framegrabber, Kabel und Zubehörartikel finden Sie im technischen Hinweis „Hardware Selection for Bonito PRO Cameras“.
Seite 37: Telefon Und E-Mail
Kontakt zu Allied Vision Website Um Allied Vision bei einer Supportanfrage direkt zu kontaktieren, rufen Sie https://www.alliedvision.com auf. Wählen Sie dann Über uns > Kontakt > Technischer Support & Reparatur (RMA) Um eine Niederlassung oder einen Vertriebspartner von Allied Vision zu finden, rufen Sie https://www.alliedvision.com auf.
Seite 38 Hauptsitz Allied Vision Technologies GmbH Taschenweg 2a 07646 Stadtroda, Deutschland CEO/Geschäftsführer: Andreas Gerk Registergericht: AG Jena HRB 208962...
Seite 39: Konformität, Sicherheit Und Bestimmungsgemäße Verwendung
Konformität, Sicherheit und bestimmungsgemäße Verwendung Für Kunden in Europa Allied Vision hat die Erfüllung der Anforderungen an die  Bonito PRO-Kamerafamilie nachgewiesen. • Richtlinie 2014/30/EU (elektromagnetische Verträglichkeit) • Richtlinie 2011/65/EU, einschl. Änderungen 2015/863/EU (RoHS) Richtlinie 2012/19/EU (Elektro- und Elektronik-Altgeräte, WEEE) Vermeidung elektromagnetischer Störungen...
Seite 40 Anwendungsmöglichkeiten und bestimmungsgemäße Verwendung der Kamera Allgemeine Verwendung • Der Anwender ist dafür verantwortlich, die Kamera gemäß den Vorgaben im technischen Handbuch sowie unter angemessenen Umgebungsbedingungen und technischen Voraussetzungen zu bedienen, damit ein störungsfreier Kamerabetrieb möglich ist. • Die Kamera entspricht aktuellen Datenkommunikationsnormen; allerdings sehen diese Normen keine Eigenüberwachung vor.
Seite 41 Die Verantwortung für die Verwendung der Software obliegt ausschließlich dem Anwender. • Die Kamera darf nicht geöffnet werden. Wenden Sie sich bei sämtlichen Reparaturen an Allied Vision oder einen der autorisierten Vertreter von Allied Vision. • Beachten Sie die bestimmungsgemäße Verwendung. Die Kamera darf nur zu Zwecken eingesetzt werden, die dem angegebenen Verwendungszweck entsprechen.
Seite 42: Umgebungsbedingungen
Umgebungsbedingungen Alle Bonito PRO-Kameras lassen sich unter folgenden Umgebungsbedingungen sicher betreiben. Bedingung Wert Betrieb (Gehäusetemperatur) -20 °C bis +70 °C (ohne Kondensation) Lagerung (Umgebungstemperatur) -20 °C bis +70 °C (ohne Kondensation) Relative Luftfeuchtigkeit, nicht 20 bis 80 % nicht kondensierend...
Seite 43: Installationsübersicht
Schritt 3: Erstellen Sie Ihr erstes Bild mit der Framegrabber-Software. Installieren und Konfigurieren des Framegrabbers Die tatsächliche Erstellung Ihres ersten Bildes mit der Bonito PRO-Kamera hängt vom GenICam Browser oder SDK des Framegrabbers ab. Die maximale Kabellänge zwischen der Bonito PRO-Kamera und dem Host-PC hängt von der Bitrate und vom verwendeten Koaxialkabel ab.
Seite 44: Anschluss Und Spannungsversorgung Der Kamera
Framegrabber kompatibel ist. Nähere Informationen erhalten Sie in der technischen Dokumentation des Framegrabber-Herstellers. Anschluss und Spannungsversorgung der Kamera Schließen Sie die Bonito PRO-Kamera über vier 75 Ω-Koaxialkabel an Ihren Framegrabber an. Bonito PRO-Kameras unterstützen nur die Geschwindigkeitsstufe CXP-6. Alle vier Kabel müssen daher mit der Kamera und dem Framegrabber verbunden sein.
Seite 45 12-Pin-Steckverbinder von Hirose: Farben und Pins zur Spannungsversorgung Vergewissern Sie sich beim Anschluss eines Kabels mit einem offenen Kabelende an einen 12-Pin-Steckverbinder von Hirose, dass die Pins wie in der unten stehenden Tabelle mit der richtigen Ader verbunden sind. Beachten Sie, dass zum Einschalten der Kamera nur die Spannungsversorgung benötigt wird.
Seite 46 Die vollständige Pin-Belegung ist im technischen Handbuch erläutert. Laden Sie es von herunter: Wählen Sie > https://www.alliedvision.com Support , und wählen Sie im Dropdown-Menü Technische Dokumentation Bonito PRO Dokumentation Ein Kamera-Netzadapter und ein I/O-Kabel mit 12-Pin-Steckverbinder von Hirose sind bei Allied Vision für die Bonito PRO-Reihe erhältlich.
Seite 47: Kamerarückseite Und Status-Leds (Auszug)
Verbindungs- oder Rotes Blinken, dazwischen Übertragungsfehler oder eventuell orange oder grün Inkompatibilität Eine ausführliche Beschreibung der Blinkmuster finden Sie im technischen Handbuch zu Bonito PRO. Laden Sie es von https://www.alliedvision.com herunter: Wählen Sie > , und wählen Sie Support Technische Dokumentation im Dropdown-Menü...
Seite 48 Schritt 1: Starten Sie den GenICam Browser des Framegrabbers, und warten Sie, bis die Kamera erkannt wird. Nachdem sie erkannt wurde, wird  die Bonito PRO-Kamera rechts im Fenster unter Remote Devices aufgeführt. Beachten Sie, dass die nachstehenden Screenshots mit dem GenICam Browser des CXP-6-Framegrabbers Coaxlink Quad G3 von Euresys erstellt wurden.
Seite 49 Schritt 2: Doppelklicken Sie auf den Kameranamen. Ein neues Fenster öffnet sich. Schritt 3: Rufen Sie im neuen Fenster das Register auf. GenApi...
Seite 50 Alle Marken, Logos und Warenzeichen in diesem Dokument sind Eigentum  und/oder urheberrechtlich geschütztes Material der jeweiligen Inhaber. Die Nutzung dieser Marken, Logos und Warenzeichen bedeutet nicht, dass  Allied Vision diese unterstützt. Copyright © 2019 Allied Vision GmbH. Alle Rechte vorbehalten.
Seite 52: Contenido Del Envío
Español Validez Esta guía rápida es válida para todos los modelos Bonito PRO. Contenido del envío • Cámara Bonito PRO • Guía rápida para Bonito PRO ¿Qué más necesita? Documento/información Documento Ir a y seleccionar https://www.alliedvision.com Bonito PRO Technical Manual >...
Seite 53 6,25 Gbps, soporte Windows (32 bit y 64 bit), PoCXP Para una lista completa de placas de captura de imágenes, cables y accesorios compatibles, vea la nota de aplicación de la selección de hardware para cámaras Bonito PRO.
Seite 54  https://www.alliedvision.com, y seleccionar About Us > Contact us > Technical Support & Repair / RMA Para localizar una delegación comercial o distribuidor de Allied Vision, ir a:  https://www.alliedvision.com y seleccionar > About Us Where we are Teléfono y correo electrónico...
Seite 55 Sede central Allied Vision Technologies GmbH Taschenweg 2a 07646 Stadtroda, Germany CEO/director: Andreas Gerk Oficina de registro: AG Jena HRB 208962...
Seite 56 Cumplimiento, seguridad y finalidad Para clientes en Europa Allied Vision ha demostrado el cumplimiento de los requisitos relativos a la familia de cámaras Bonito PRO. • Directiva 2014/30/UE (Compatibilidad electromagnética) • Directiva 2011/65/UE, incluida enmienda 2015/863/UE (RoHS) Directiva 2012/19/UE ...
Seite 57  Evitar las interferencias electromagnéticas Para todas las conexiones de alimentación y de interfaz, utilice exclusivamente cables blindados. Utilice cables recomendados por Allied Vision. Aplicaciones de las cámaras y uso previsto Uso general • El usuario es responsable del empleo de la cámara dentro de las especificaciones definidas en el manual técnico y dentro de las condiciones...
Seite 58 • No se debe abrir la cámara. Para todas las tareas de reparación, póngase en contacto con Allied Vision o uno de los representantes autorizados de  Allied Vision. • Respete el uso previsto. La cámara se debe utilizar únicamente para fines que sean conformes al uso previsto señalado.
Seite 59: Condiciones Ambientales
Allied Vision. Los usuarios que integren la cámara en una aplicación deben cumplir las reglas y reglamentos relativos a equipos médicos. Condiciones ambientales Los siguientes valores presentan condiciones ambientales que son seguras para todas las cámaras Bonito PRO.
Seite 60 GenICam de captura de imágenes o del SDK. La longitud máxima del cable entre la cámara Bonito PRO y el host del PC depende de la velocidad de transmisión de bits y del tipo de cable coaxial utilizado.
Seite 61 Conexión y encendido de la cámara Conecte su cámara Bonito PRO a su placa de captura de imágenes a través de cuatro cables coaxiales de 75 Ω. Las cámaras Bonito PRO solo son compatibles con velocidades CXP-6. Por lo tanto, los cuatro cables deben estar conectados a la cámara y a la placa de...
Seite 62 Conector de 12 pines Hirose: colores y pines para alimentación eléctrica Al conectar un cable de extremo abierto a un conector de 12 pines Hirose, asegúrese de que los pines estén conectados al conductor correcto, como se describe en la tabla inferior. Tenga presente que para encender la cámara se utiliza solo la conexión del cable de alimentación.
Seite 63 , y en el menú desplegable que aparece Technical Documentation seleccione Bonito PRO Puede obtener directamente de Allied Vision un adaptador de alimentación de cámara y un cable de E/S con conector de 12 pines Hirose para la serie  Bonito PRO.
Seite 64 Error de conexión o de alternando con naranja o transferencia, o verde. incompatibilidad. Para obtener una descripción detallada de los códigos de los parpadeos consulte el Bonito PRO Technical Manual. Descárguelo de  : seleccione > https://www.alliedvision.com Support Technical , y en el menú desplegable que aparece seleccione...
Seite 65 Inicie el navegador GenICam de la placa de captura de imágenes y espere a que se detecte la cámara. Una vez detectada, la cámara Bonito PRO aparecerá en la lista de la derecha de la ventana en Remote Devices Nota: el navegador GenICam de la placa de captura de imágenes Euresys Coaxlink Quad G3 CXP-6 se ha utilizado para crear las capturas de pantalla de abajo.
Seite 67 Paso 2: Haga doble clic en el nombre de la cámara. Se abre una ventana nueva. Paso 3: En la ventana nueva haga clic en la pestaña GenApi Paso 4: Configure los ajustes de la cámara como sea necesario.
Seite 70 Suomi Voimassaolo Tämä pikaopas on voimassa kaikille Bonito PRO -malleille. Toimitussisältö • Bonito PRO -kamera • Bonito PRO -pikaopas Mitä muuta tarvitaan? Asiakirja/Tiedot Asiakirja Mene osoitteeseen https:/www.alliedvision.com Bonito PRO Technical Manual valitse sitten > Support Technical documentation Bonito PRO Features Reference...
Seite 71 CoaXPress-liitosta á 6,25 Gbps, Windows-tuki  CXP-6 (32 bittiä ja 64 bittiä), PoCXP Täydellinen luettelo tuetuista ruutukaappareista, johdoista ja tarvikkeista, katso Laitteistovalinta Bonito PRO -kameroiden sovellusohjeelle. Yhteydenotto Allied Visioniin Verkkosivu Ota suoraan yhteyttä Allied Visioniin kaikissa tukitiedusteluissa menemällä osoitteeseen: https://www.alliedvision.com, valitse sitten About Us >...
Seite 72 Löytääksesi Allied Vision -toimiston tai -jakelukumppanin mene osoitteeseen: https://www.alliedvision.com valitse sitten > About Us Where we are Puhelin ja sähköposti Ota kameraan liittyvissä kysymyksissä meihin yhteyttä osoitteessa support@alliedvision.com Pohjois- ja Etelä-Amerikka (maksuton): +1-877-USA-1394 Eurooppa, Lähi-itä ja Afrikka: +49 36428 677-0...
Seite 73 Yhteensopivuus, turvallisuus ja käyttötarkoitus Asiakkaille Euroopassa Allied Vision on osoittanut Bonito PRO -kameraperheeseen liittyvien vaatimusten täyttämisen. • Direktiivi 2014/30/EU (sähkömagneettinen yhteensopivuus) • Direktiivi 2011/65/EU, ml. muutos 2015/863/EU (RoHS) Direktiivi 2012/19/EU (sähkö- ja elektroniikkaromu, WEEE)   ...
Seite 74  Vältä sähkömagneettisia häiriöitä Käytä kaikkiin virta- ja yhteysliitäntöihin ainoastaan suojattuja johtoja.  Käytä Allied Visionin suosittelemia johtoja. Kameran sovellukset ja käyttötarkoitus Yleinen käyttö • Käyttäjä on vastuussa kameran käytöstä teknisessä oppaassa määriteltyjen teknisten tietojen puitteissa, ja soveltuvissa ympäristöolosuhteissa ja teknisissä...
Seite 75 Allied Visionin valtuutetuista edustajista. • Noudata käyttötarkoitusta. Kameraa tulee käyttää ainoastaan ilmoitetun käyttötarkoituksen kanssa yhteensopiviin tarkoituksiin. • Katso lisäksi takuutiedot Allied Vision -verkkosivulta. Käyttö lääkinnällisissä laitteissa Kamera tarjoaa perusriittävyyden myös lääkinnällisissä laitteissa käyttöä varten. Sitä ei ole kuitenkaan erityisesti suunniteltu käytettäväksi lääkinnällisissä...
Seite 76 -20 °C ... +70 °C (ilman tiivistystä) Suhteellinen kosteus, ei-tiivistyvä 20 ... 80 % ei-tiivistyvä Asennuksen yleiskuva Asenna Bonito PRO -kamerasi onnistuneesti suorittamalla alla luetellut vaiheet. Vaihe 1: Asenna ja konfiguroi ruutukaappari. Vaihe 2: Liitä kamera ja varmista, että kamera saa virtaa.
Seite 77 Ruutukaapparin asentaminen ja konfigurointi Toimenpide ensimmäisen kuvan saamiseksi Bonito PRO -kamerallasi riippuu ruutukaapparin GenICam-selaimesta tai SDK:sta. Suurin sallittu johdonpituus Bonito PRO -kameran ja isäntä-PC:n välillä riippuu bittinopeudesta ja käytetyn koaksaalikaapelin tyypistä. Lisätietoja, katso ruutukaapparisi asiakirja. Asenna ruutukaappari isäntä-PC:hen ja konfiguroi ruutukaappariohjelmisto sekä...
Seite 78 Syötä kameraan virtaa Hirose I/O -portin kautta yhteensopivaa virtalähdettä käyttäen. Vaihtoehtoisesti voit syöttää kameraan virtaa CoaXPress-liittimien kautta PoCXP:tä tukevalla ruutukaapparilla. Jos kumpikin virtavaihtoehto on liitetty, Hirose I/O -portin kautta saatavalla virralla on etusija. 12-nastainen Hirose-liitin: värit ja nastat virransyötölle Kun liitetään avoin johto 12-nastaiseen Hirose-liittimeen, varmista, että nastat on liitetty oikeaan johtimeen alla olevassa taulukossa kuvatulla tavalla.
Seite 79 2,4 VDC virtalähde Täydellinen nastojen varaus on selitetty teknisessä oppaassa. Voit ladata sen osoitteesta : valitse > https://www.alliedvision.com Support Technical , valitse pudotusvalikosta Documentation Bonito PRO Kameran virta-adapteri ja I/O-johto 12-nastaisella Hirose-liittimellä  Bonito PRO -sarjalle on saatavana Allied Visionilta.
Seite 80 Nopeasti vilkkuva (12,5 Hz) vihreä. siirretään. Punainen vilkkuva, Yhteys- tai siirtovirhe, tai mahdollisesti vuorotellen yhteensopimattomuus. oranssin tai vihreän kanssa. Yksityiskohtainen kuvaus vilkkukuvioista, katso Bonito PRO Technical Manual.  Voit ladata sen osoitteesta : valitse https://www.alliedvision.com Support > , valitse pudotusvalikosta...
Seite 81 Kuvien hankinta Käynnistä ruutukaapparin GenICam-selain ja odota, että kamera  Vaihe 1: tunnistetaan. Kun kamera on tunnistettu, Bonito PRO -kamera  luetellaan ikkunan oikealla puolella kohdassa Remote Devices Huomaa, että Euresys Coaxlink Quad G3 CXP-6 -ruutukaapparin GenICam-selainta on käytetty luomaan seuraavat näyttövedokset.
Seite 82 Vaihe 2: Kaksoisnapsauta kameran nimeä. Uusi ikkuna tulee näyttöön. Vaihe 3: Napsauta uudessa ikkunassa -välilehteä. GenApi Vaihe 4: Konfiguroi kamera-asetukset tarvittavalla tavalla.
Seite 83 Kaikki sisältö saattaa muuttua ilman ennakkoilmoitusta. Kaikki tässä asiakirjassa mainitut tavaramerkit, logot ja tuotemerkit ovat vastaavien omistajiensa omaisuutta ja/tai tekijänoikeusmateriaalia. Näiden tavaramerkkien, logojen ja tuotemerkkien käyttö ei ole merkkinä niiden tukemisesta. Tekijänoikeus © 2019 Allied Vision GmbH. Kaikki oikeudet pidätetään.
Seite 86: Contenu De La Livraison
Français Validité Ce guide de démarrage rapide s’applique à tous les modèles Bonito PRO. Contenu de la livraison • Caméra Bonito PRO • Guide de démarrage rapide Bonito PRO...
Seite 87 De quels autres éléments avez-vous besoin ? Document/Information Document  Allez sur https://www.alliedvision.com, Bonito PRO Technical Manual puis sélectionnez > Support Technical Bonito PRO Features Reference . Dans le menu déroulant, sélectionnez documentation Bonito PRO Documentation  Allez sur https://www.alliedvision.com, Hardware Selection for Bonito puis sélectionnez...
Seite 88 CoaXPress de 6,25 Gbps chacune, prise en charge CXP-6 Windows (32 bits et 64 bits), PoCXP Pour consulter la liste complète des cartes d’acquisition vidéo, câbles et accessoires pris en charge, voir Hardware Selection for Bonito PRO Cameras application note.
Seite 89 :  https://www.alliedvision.com, puis sélectionnez About Us > Contact us > Technical Support & Repair / RMA Pour retrouver un site Allied Vision ou un partenaire de distribution, allez à : https://www.alliedvision.com, puis sélectionnez > About Us Where we are Téléphone et e-mail...
Seite 90 Siège social Allied Vision Technologies GmbH Taschenweg 2a 07646 Stadtroda, Germany CEO / PDG : Andreas Gerk Nº RCS : AG Jena HRB 208962...
Seite 91 Conformité légale, sécurité et usage prévu Pour les utilisateurs en Europe Allied Vision a validé que sa gamme de caméras Bonito PRO satisfait aux exigences relatives suivantes. • Directive 2014/30/UE (Compatibilité électromagnétique) • Directive 2011/65/UE, y compris l’amendement 2015/863/UE (RoHS) Directive 2012/19/UE ...
Seite 92 Évitez les interférences électromagnétiques Utilisez uniquement des câbles blindés pour toutes les connexions d’alimentation et d’interface. Veuillez utiliser les câbles recommandés par  Allied Vision. Applications de la caméra et usage prévu Usage général • Il incombe à l’utilisateur d’utiliser la caméra en respectant les spécifications définies dans le guide technique, et sous les conditions environnementales...
Seite 93 Toutefois, elle n’est pas spécialement conçue pour le fonctionnement dans des appareils médicaux. Quand elle est utilisée comme composant d’un appareil médical, il est nécessaire de soumettre l’application spécifique à un examen dans le cadre d’une coopération avec Allied Vision. Les utilisateurs qui intègrent...
Seite 94: Conditions Environnementales
Conditions environnementales Les valeurs suivantes correspondent aux bonnes conditions de sécurité environnementales pour les caméras Bonito PRO. Condition Valeur Fonctionnement (température de boîtier) -20°C à...
Seite 95 PRO dépend du navigateur ou du SDK de la carte d’acquisition vidéo GenICam. La longueur maximale de câble entre la caméra Bonito PRO et le PC hôte dépend de la vitesse de transmission et du type de câble coaxial utilisé.
Seite 96 Raccordez votre caméra Bonito PRO à votre carte d’acquisition vidéo en utilisant quatre câbles coaxiaux 75 Ω. Les caméras Bonito PRO ne prennent en charge que les débits CXP-6. Par conséquent, les quatre câbles doivent être connectés à la caméra et à la carte d’acquisition vidéo.
Seite 97 : sélectionnez https://www.alliedvision.com Support puis dans le menu déroulant. > Technical documentation Bonito PRO Vous pouvez vous procurer un adaptateur d’alimentation de caméra et un câble d’E/S avec connecteur 12 broches Hirose pour la série Bonito PRO auprès d’Allied Vision.
Seite 98 Clignotement rouge, pouvant Erreur de connexion ou de alterner entre orange et vert. transfert, ou incompatibilité. Consultez le guide Bonito PRO Technical manual pour obtenir la description détaillée des motifs de clignotement. Téléchargez-le depuis  : sélectionnez https://www.alliedvision.com Support > Technical puis dans le menu déroulant.
Seite 99 Démarrez le navigateur GenICam de la carte d’acquisition vidéo et patientez jusqu’à ce que la caméra soit détectée. Une fois détectée, la caméra Bonito PRO apparaîtra sur la partie droite de l’écran sous Remote Devices Veuillez noter que les captures d’écran ci-dessous ont été créées sur la base du navigateur GenICam de la carte d’acquisition vidéo...
Seite 100 Étape 2 : Double-cliquez sur le nom de la caméra. Une nouvelle fenêtre s’ouvre. Étape 3 : Dans la nouvelle fenêtre, cliquez sur l’onglet GenApi Étape 4 : Configurez les réglages de la caméra comme requis.
Seite 101 Toutes les marques de commerce, logos et marques citées dans ce document sont la propriété et/ou du matériel protégé de leurs propriétaires respectifs. L’utilisation de ces marques de commerce, logos et marques n’implique pas leur appui. Copyright © 2019 Allied Vision GmbH. Tous droits réservés.
Seite 102: Contenuto Della Fornitura
Italiano Validità La presente guida rapida è valida per tutti i modelli Bonito PRO. Contenuto della fornitura • Telecamera Bonito PRO • Guida rapida Bonito PRO...
Seite 103 Altri articoli necessari Documento/Informazioni Documento Collegarsi a quindi https://www.alliedvision.com Bonito PRO Technical Manual selezionare > Support Technical documentation Bonito PRO Features Reference Nel menu a tendina selezionare Bonito PRO Documentation  Nota applicativa selezione Collegarsi a https://www.alliedvision.com hardware per telecamere quindi selezionare >...
Seite 104 CXP-6 Windows (32 bit e 64 bit), PoCXP Per l'elenco completo dei frame grabber supportati, dei cavi e degli accessori, vedere Nota applicativa selezione hardware per telecamere Bonito PRO. Contatti Allied Vision Sito web Per contattare direttamente Allied Vision con qualsiasi richiesta di assistenza, collegarsi a: https://www.alliedvision.com, quindi selezionare...
Seite 105 Per trovare un ufficio Allied Vision o un distributore, collegarsi a: https://www.alliedvision.com, quindi selezionare > About us Where we are. Telefono e email Per informazioni concernenti la telecamera rivolgersi a support@alliedvision.com America settentrionale e meridionale (numero verde): +1-877-USA-1394 Europa, Medio Oriente, e Africa:...
Seite 106 Dichiarazione di conformità, sicurezza e uso previsto Per clienti in Europa: Allied Vision ha dimostrato l'adempimento dei requisiti relativi alla serie di telecamere Bonito PRO. • Direttiva 2014/30/UE (compatibilità elettromagnetica) • Direttiva 2011/65/UE incluso emendamento 2015/863/UE (RoHS) Direttiva 2012/19/UE ...
Seite 107  Evitare le interferenze elettromagnetiche Utilizzare solo cavi schermati per tutti i collegamenti elettrici e per il collegamento di interfacce. Si prega di utilizzare cavi consigliati da Allied Vision. Applicazioni della telecamera e uso previsto Uso generale • L'utente è responsabile dell'utilizzo della telecamera nel rispetto delle...
Seite 108 • La telecamera non deve essere aperta. Per ogni tipo di riparazione rivolgersi ad Allied Vision o a uno dei rappresentanti Allied Vision autorizzati. • Rispettare l'uso previsto. La telecamera deve essere utilizzata solo per gli scopi conformi all'uso a cui è destinata.
Seite 109: Condizioni Ambientali
Allied Vision. Gli utenti che integrano la telecamera in un'applicazione devono osservare le norme e i regolamenti previsti in materia di dispositivi medici. Condizioni ambientali I seguenti valori indicano condizioni ambientali sicure per l'utilizzo di tutte le telecamere Bonito PRO.
Seite 110 La procedura per acquisire la prima immagine dalla propria telecamera Bonito PRO dipende dal browser GenICam o SDK del frame grabber. La lunghezza massima del cavo di collegamento tra la telecamera Bonito PRO e il PC host dipende dal bit rate e dal tipo di cavo coassiale utilizzato. Consultare il manuale del frame grabber per maggiori informazioni.
Seite 111 Collegare la telecamera Bonito PRO al frame grabber tramite quattro cavi coassiali 75 Ω. Le telecamere Bonito PRO supportano solo velocità CXP-6. Pertanto, tutti e quattro i cavi devono essere collegati alla telecamera e al frame grabber. Se si collegano meno di quattro cavi, la telecamera non verrà rilevata e il browser GenlCam potrebbe inviare un messaggio d'errore.
Seite 112 > , nel menu a tendina Support Technical documentation selezionare Bonito PRO Un adattatore per l'alimentazione elettrica della telecamera e un cavo I/O con connettore Hirose a 12-pin per la serie Bonito PRO possono essere richiesti ad Allied Vision.
Seite 113 Errore di collegamento o eventualmente alternato in trasmissione oppure arancione o verde incompatibilità Per una descrizione dettagliata dei diversi tipi di lampeggio consultare il  Bonito PRO Technical Manual. Per scaricare il manuale collegarsi a  : selezionare > https://www.alliedvision.com Support Technical...
Seite 114: Acquisizione Di Immagini
Acquisizione di immagini Passaggio 1: Avviare il browser GenlCam del frame grabber e attendere il  rilevamento della telecamera. Dopo essere stata rilevata, la  telecamera Bonito PRO apparirà nell'elenco sul lato destro della finestra alla voce Remote Devices Nota: gli screenshot qui di seguito sono stati creati con il frame grabber Euresys Coaxlink Quad G3 CXP-6 con browser GenICam.
Seite 115 Passaggio 2: Fare doppio clic sul nome della telecamera. Si apre una nuova finestra. Passaggio 3: Nella nuova finestra, fare clic sulla scheda GenApi Passaggio 4: Configurare le impostazioni della telecamera in base alle esigenze.
Seite 116 per avviare l'acquisizione  Passaggio 5: Fare clic sul pulsante Start Stream continua di immagini, usando le impostazioni predefinite della telecamera. Passaggio 6: Fare clic sul pulsante per arrestare lo streaming delle Stop Stream immagini.
Seite 117 Tutti i marchi registrati, i logo e tutti i brand indicati in questo documento sono proprietà e/o copyright dei rispettivi proprietari. L'uso di questi marchi, logo e brand non implica la sponsorizzazione degli stessi. Copyright © 2019 Allied Vision GmbH. Tutti i diritti riservati.
Seite 118: Inhoud Van De Verpakking
Nederlands Geldigheid Deze snelstartgids is geldig voor alle Bonito PRO-modellen. Inhoud van de verpakking • Bonito PRO-camera • Snelstartgids voor Bonito PRO...
Seite 119 Wat heeft u verder nog nodig? Documentatie/informatie Document Ga naar https://www.alliedvision.com Bonito PRO Technical Manual selecteer vervolgens > Support Technical Bonito PRO Features Reference . In het vervolgkeuzemenu kiest u documentation Bonito PRO Documentation  Ga naar https://www.alliedvision.com Toepassingsbeschrijving en selecteer vervolgens >...
Seite 120 CoaXPress frame grabber met vier ingangen, vier Active Silicon FireBird Quad CoaXPress-aansluitingen met elk 6,25 Gbps,  CXP-6 Windows-ondersteuning (32-bits en 64-bits), PoCXP Voor een complete lijst met ondersteunde frame grabbers, kabels en accessoires raadpleegt u het gedeelte Hardware in de toepassingsbeschrijving van de Bonito PRO-camera's.
Seite 121 About Us > Contact us > Technical Support & Repair / RMA Zoekt u een vestiging of distributeur van Allied Vision, ga dan naar:  https://www.alliedvision.com en selecteer vervolgens > About Us Where we...
Seite 122 Hoofdkantoor Allied Vision Technologies GmbH Taschenweg 2a 07646 Stadtroda, Germany CEO/directeur: Andreas Gerk Handelsregister: AG Jena HRB 208962...
Seite 123 Naleving, veiligheid en beoogd gebruik  Voor klanten in Europa Allied Vision heeft aangetoond dat voldaan is aan de eisen met betrekking tot de camera's uit de Bonito PRO-serie. • Richtlijn 2014/30/EU (elektromagnetische compatibiliteit) • Richtlijn 2011/65/EU, waaronder amendement 2015/863/EU (RoHS) Richtlijn 2012/19/EU...
Seite 124 Vermijd elektromagnetische interferenties Gebruik uitsluitend afgeschermde kabels voor alle voedings- en interfaceaansluitingen.  Gebruik kabels die aanbevolen zijn door Allied Vision. Cameratoepassingen en beoogd gebruik Algemeen gebruik • De gebruiker is verantwoordelijk voor het gebruik van de camera binnen de...
Seite 125 • De camera mag niet worden geopend. Voor alle reparatiewerkzaamheden neemt u contact op met Allied Vision of een van de erkende Allied Vision- vertegenwoordigers. • Houd u aan het beoogde gebruik. De camera mag alleen worden gebruikt voor de doeleinden die overeenstemmen met het genoemde beoogde gebruik.
Seite 126 Maar hij is niet specifiek bedoeld voor gebruik in medische apparaten. Wanneer hij gebruikt wordt als onderdeel van een medisch apparaat, moet de specifieke toepassing met Allied Vision worden besproken. Gebruikers die de camera in een toepassing integreren, moeten voldoen aan de regels en richtlijnen die van toepassing zijn voor medische apparaten.
Seite 127 Leg de eerste beelden vast met de frame grabber-software. De frame grabber installeren en configureren De procedure voor het vastleggen van het eerste beeld met uw Bonito PRO- camera is afhankelijk van de GenICam-browser of SDK van de frame grabber.
Seite 128 Camera aansluiten en voorzien van voeding Sluit de Bonito PRO-camera aan op de frame grabber via vier 75 Ω-coaxkabels. Bonito PRO-camera's ondersteunen uitsluitend CXP-6-snelheden. Daarom moeten alle vier kabels worden aangesloten op de camera en de frame grabber.
Seite 129 Hirose 12-pin stekker: kleuren en pinnen voor de voeding Wanneer een kabel met losse uiteinden wordt aangesloten op een Hirose  12-pin stekker, dient u ervoor te zorgen dat de pinnen aangesloten zijn op de juiste draad, zoals beschreven in onderstaande tabel. Let op: voor het inschakelen van de camera is alleen de voedingsaansluiting voldoende.
Seite 130 De volledige pintoewijzing wordt toegelicht in de technische handleiding. Download de toewijzing van : selecteer https://www.alliedvision.com > in het vervolgkeuzemenu en kies Support Technical Documentation Bonito PRO Een cameravoedingsadapter en een I/O-kabel met Hirose 12-pin stekker voor de Bonito PRO-serie kunnen bij Allied Vision worden besteld.
Seite 131 Knippert rood, mogelijk Fout in aansluiting of afwisselend met oranje of overdracht of niet compatibel. groen. Voor een gedetailleerde beschrijving van de knipperpatronen raadpleegt u de technische handleiding van Bonito PRO. Download de beschrijving van  : selecteer > https://www.alliedvision.com Support Technical...
Seite 132: Beelden Vastleggen
Beelden vastleggen Stap 1: Start de GenICam-browser van de frame grabber en wacht tot de camera herkend wordt. Na herkenning zal de Bonito PRO-camera aan de rechterzijde van het venster worden weergegeven onder Remote Devices Let op: de GenICam-browser van de Euresys Coaxlink Quad G3 ...
Seite 133 Stap 2: Dubbelklik op de naam van de camera. Er wordt een nieuw venster geopend. Stap 3: In het nieuwe venster klikt u op het tabblad GenApi Stap 4: Configureer de camera-instellingen naar wens.
Seite 134: Auteursrecht En Handelsmerken
Alle handelsmerken, logo's en merken die in dit document worden genoemd, zijn eigendom en/of auteursrechtelijk materiaal van hun respectievelijke eigenaars. Het gebruik van deze handelsmerken, logo's en merken impliceert geen goedkeuring noch ondersteuning. Copyright © 2019 Allied Vision GmbH. Alle rechten voorbehouden.
Seite 136 Norsk Gyldighet Denne hurtigstartveiledningen gjelder for alle Bonito PRO-modeller. Forsendelsesinnhold • Bonito PRO-kamera • Hurtigstartveiledning for Bonito PRO...
Seite 137 Hva mer trenger du? Dokument/informasjon Dokument Gå til og velg https://www.alliedvision.com Bonito PRO Technical Manual > Support Technical documentation Bonito PRO Features Reference rullegardinmenyen velger du Bonito PRO Documentation  Bruksmerknad for Gå til https://www.alliedvision.com maskinvarevalg for Bonito  og velg >...
Seite 138 Hvis du vil kontakte Allied Vision direkte med brukerstøttespørsmål, skal du gå til:  https://www.alliedvision.com og velge About Us > Contact us > Technical Support & Repair / RMA. Hvis du ser etter et Allied Vision-kontor eller -distribusjonspartner, skal du gå til: https://www.alliedvision.com og velge > About Us Where we are...
Seite 139 Nord- og Sør-Amerika (grønt nummer): +1-877-USA-1394 Europa, Midtøsten og Afrika: +49 36428 677-0 Asia-Stillehavsregionen: +65 6634 9027 Kina: +86 (21) 64861133 Hovedkvarter Allied Vision Technologies GmbH Taschenweg 2a 07646 Stadtroda, Germany CEO/Bedriftsleder: Andreas Gerk Registrert kontor: AG Jena HRB 208962...
Seite 140 Samsvar, sikkerhet og tilsiktet bruk For kunder i Europa Allied Vision har demonstrert at de oppfyller kravene med hensyn til Bonito PRO-kamerafamilien. • Direktiv 2014/30/EU (elektromagnetisk kompatibilitet) • Direktiv 2011/65/EU, inkl. tillegg 2015/863/EU (RoHS) Direktiv 2012/19/EU (Waste of Electrical and Electronic Equipment, WEEE – avhending av elektrisk og elektronisk utstyr, WEEE) ...
Seite 141  Unngå elektromagnetisk interferens I alle strøm- og grensesnittilkoblinger skal det alltid brukes skjermede kabler.  Bruk kabler som anbefales av Allied Vision. Bruksområder og tiltenkt bruk av kameraet Generell bruk • Brukeren er ansvarlig for å bruke kameraet etter de spesifikasjoner som den tekniske håndboken fremsetter, og i passende miljøforhold med korrekte...
Seite 142 Det er imidlertid ikke spesielt designet for bruk i medisinsk utstyr. Når det skal brukes som del av medisinsk utstyr, er en vurdering av den spesifikke bruken nødvendig i samarbeid med Allied Vision. Brukere som integrerer kameraet i annet utstyr må holde seg i samsvar med regler og reguleringer angående...
Seite 143 Miljøforhold Disse verdiene er miljøforhold som er trygge for alle Bonito PRO-kameraer. Forhold Verdi Drift (hustemperatur) -20 til +70 °C (uten kondensering) Oppbevaring (romtemperatur) -20 til +70 °C (uten kondensering) Relativ luftfuktighet, ikke-kondenserende 20 til 80 % ikke-kondenserende Oversikt over installasjonen Fullfør trinnene nedenfor for å...
Seite 144 Prosedyren for å ta det første bildet med Bonito PRO-kameraet avhenger av bildefangerens GenICam-nettleser eller SDK. Maksimal kabellengde mellom Bonito PRO-kameraet og verts-PC-en avhenger av bithastigheten og typen koaksialkabel som brukes. Se dokumentasjonen for bildefangeren for mer informasjon. Installer bildefangeren i verts-PC-en og konfigurer bildefangerprogramvaren inkludert drivere, verktøy og biblioteker.
Seite 145 Slå på kameraet via Hirose-I/O-porten med en kompatibel strømforsyning. Eller du kan slå på kameraet via CoaXPress-kontaktene med en bildefanger som støtter PoCXP. Hvis begge strømalternativene er tilkoblet, prioriteres strømmen via Hirose-I/O-porten. 12-pinners Hirose-kontakt: farger og pinner for strømforsyning Når du kobler en åpen kabel til en 12-pinners Hirose-kontakt, må du sikre at pinnene er koblet til korrekt ledning som beskrevet i tabellen nedenfor.
Seite 146 Fullstendig pinneoversikt er forklart i den tekniske håndboken. Last den ned fra : Velg > https://www.alliedvision.com Support Technical Documentation fra rullegardinmenyen og velg Bonito PRO En strømadapter for kameraet og en I/O-kabel med 12-pinners Hirose-kontakt for Bonito PRO-serien er tilgjengelig fra Allied Vision.
Seite 147 Blinker raskt (12,5 Hz) grønt. Data overføres. Feil med tilkobling eller Blinker rødt. Veksler muligens overføring, eller mellom oransje og grønt. inkompatibilitet. Se Bonito PRO Technical Manual for en detaljert beskrivelse av blinkemønstre.  Last den ned fra : Velg https://www.alliedvision.com Support >...
Seite 148 Henter bilder Trinn 1: Start bildefangerens GenICam-nettleser og vent til kameraet oppda- ges. Når Bonito PRO-kameraet oppdages, blir det oppført på den høyre siden av vinduet under (Eksterne enheter). Remote Devices Merk at Euresys Coaxlink Quad G3 CXP-6-bildefangerens  GenICam-nettleser ble brukt til å ta skjermbildene nedenfor. Disse skjermbildene er ikke representative for hver bildefangers ...
Seite 149 Trinn 2: Dobbeltklikk på kameranavnet. Et nytt vindu åpnes. Trinn 3: I det nye vinduet klikker du på -fanen. GenApi Trinn 4: Konfigurer kamerainnstillingene som påkrevd.
Seite 150 åndsverk. Alt innhold kan endres uten varsel. Alle varemerker, logoer og merkevarer som er oppgitt i dette dokumentet, er eiendommen og/eller copyrightmaterialet til sine respektive eiere. Bruk av disse varemerker, logoer og merkevarer impliserer ikke støtte. Copyright © 2019 Allied Vision GmbH. Med enerett.
Seite 152 Svenska Giltighet Denna snabbstartsguide gäller för alla Bonito PRO-modeller. Leveransinnehåll • Bonito PRO-kamera • Snabbstartsguide för Bonito PRO Vad behöver du mer? Dokument/information Dokument Besök och välj https://www.alliedvision.com Bonito PRO Technical Manual > . Välj Support Technical documentation Bonito Bonito PRO Features Reference i rullgardinsmenyn.
Seite 153 CoaXPress-anslutningar 6,25 Gbit vardera, Windows-stöd CXP-6 (32-bit och 64-bit), PoCXP En fullständig lista över kompatibla videoupptagningskort, kablar och tillbehör finns i programinformationen för val av maskinvara till Bonito PRO-kameror. Kontakta Allied Vision Webbplats För att skicka en supportförfrågan till Allied Vision besöker du ...
Seite 154 För att hitta närmsta Allied Vision-kontor eller en distributionspartner besöker du https://www.alliedvision.com och väljer > About Us Where we are Telefon och e-post Kamerarelaterade frågor skickas till support@alliedvision.com Nord- och Sydamerika (avgiftsfritt inom USA): +1-877-USA-1394 Europa, Mellanöstern och Afrika: +49 36428 677-0 Asien och Stillahavsområdet:...
Seite 155 Efterlevnad, säkerhet och avsedd användning För kunder i Europa Allied Vision har uppvisat efterlevnad av kraven som gäller för kamerorna i Bonito PRO-serien. • Direktiv 2014/30/EU (Elektromagnetisk kompatibilitet) • Direktiv 2011/65/EU, inkl. ändring 2015/863/EU (RoHS) Direktiv 2012/19/EU (Avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning, WEEE) ...
Seite 156  Undvik elektromagnetiska störningar Använd endast skärmade kablar för ström- och gränssnittsanslutningar.  Använd kablar som rekommenderas av Allied Vision. Kameratillämpningar och avsedd användning Allmän användning • Användaren är ansvarig för att använda kameran enligt de specifikationer som anges i den tekniska guiden samt enligt lämpliga miljöförhållanden och teknikkrav, för att säkerställa felfri kameradrift.
Seite 157 • Den kamerastödjande programvaran kan köpas och installeras separat från kameran. Användning av programvaran är användarens enskilda ansvar. • Kameran får inte öppnas. Kontakta Allied Vision eller någon av Allied Visions auktoriserade representanter för samtliga reparationer. • Observera avsett bruk. Kameran får endast användas för de ändamål som överensstämmer med uttryckt och avsett bruk.
Seite 158 -20 °C till +70 °C (utan kondens) Relativ luftfuktighet, icke-kondenserande 20 till 80 % icke-kondenserande Installationsöversikt Följ stegen nedan för att installera din Bonito PRO-kamera. Steg 1: Installera och konfigurera videoupptagningskortet. Steg 2: Anslut kameran och kontrollera att den är påslagen.
Seite 159 Installera och konfigurera videoupptagningskortet Proceduren för att få den första bilden av Bonito PRO-kameran beror på videoupptagningskortets GenICam-webbläsare eller SDK. Den max. tillåtna kabellängden mellan Bonito PRO-kameran och värddatorn beror på bithastigheten och vilken typ av koaxialkabel som används. Se videoupptagningskortets dokumentation för mer information.
Seite 160 är anslutna kommer kameran inte att upptäckas och det kan visas ett felmeddelande i GenICam-webbläsaren. Anslut en kompatibel strömförsörjning till kameran via Hirose I/O-porten. Du kan även koppla in strömmen via CoaXPress-anslutningsdonen med ett videoupptagningskort som stöder PoCXP. Om bägge strömförsörjningsalternativ används kommer Hirose I/O-porten att prioriteras.
Seite 161 Hela stifttilldelningen beskrivs i den tekniska manualen. Denna kan hämtas från : Välj > https://www.alliedvision.com Support Technical Documentation och sedan från rullgardinsmenyn. Bonito PRO En kameraströmadapter och en I/O-kabel med Hirose-anslutningsdon med tolv stift för Bonito PRO-serien är tillgänglig hos Allied Vision.
Seite 162 Blinkar snabbt (12,5 Hz) grönt. data överförs. Anslutnings- eller Blinkar rött, alternerar överföringsfel, eller eventuellt i orange eller grönt. inkompatibilitet. En detaljerad beskrivning av blinkningsmönstren finns i den Bonito PRO Technical Manual. Denna kan hämtas från https://www.alliedvision.com Välj > och sedan från...
Seite 163 Hämta bilder Steg 1: Starta videoupptagningskortets GenICam-webbläsare och vänta tills kameran har upptäckts. När Bonito PRO-kameran har upptäckts visas den i listan till höger i fönstret under Remote Devices Observera att Euresys Coaxlink Quad G3  CXP-6-videoupptagningskortets GenICam-webbläsare användes för att skapa skärmbilderna nedan.
Seite 164 Steg 2: Dubbelklicka på kamerans namn. Ett nytt fönster öppnas. Steg 3: I det nya fönstret klickar du på fliken GenApi Steg 4: Konfigurera kamerainställningarna efter önskemål.
Seite 165 All text, alla bilder och all grafik skyddas av upphovsrätten och andra lagar som skyddar immateriell egendom. Allt innehåll kan ändras utan föregående meddelande. Alla varumärken och logotyper i detta dokument tillhör respektive innehavare. Dessa varumärken och logotyper används inte i reklamsyfte. Copyright © 2019 Allied Vision GmbH. Med ensamrätt.
Seite 166 简体中文适用范围本快速入门指南适用于所有 Bonito PRO 系列相机发货清单 • Bonito PRO 相机 • Bonito PRO 快速入门指南您还需要什么文档/信息 Document 登陆，然后选择 Bonito PRO 技术手册 https://www.alliedvision.com Support （技术支持） > （技术资料）。 Technical documentation Bonito PRO功能参考在下拉菜单中选择（ Bonito PRO Documentation Bonito 文档）...
Seite 167 PCIe 3.0四联式CoaXPress采集卡、4路CoaXPress CXP-6连接、2500 MBps相机带宽、PCIe 3.0 (Gen 3) Euresys Coaxlink Quad G3 x 4总线、3300 MBps总线带宽、PoCXP、Windows 驱动程序四倍输入CoaXPress采集卡、四路6.25 Gbps的 Active Silicon FireBird Quad CoaX Press连接、Windows支持（32-bit和64-bit）、 CXP-6 PoCXP 请参阅Bonito PRO相机应用说明的硬件选择了解所支持采集卡、连接线和配件的完整列表。联系 Allied Vision 网站如果您有任何支持方面的疑问，请登陆然后依次 : https://www.alliedvision.com, 选择（关于我们）（联系我们） >...
Seite 168 Where we are 电话和 email 如果您对相机有任何疑问，欢迎联系我们 support@alliedvision.com 北美及南美（免费热线）： +1-877-USA-1394 欧洲、中东及非洲： +49 36428 677-0 亚太地区： +65 6634 9027 中国大陆： +86 (21) 64861133 总部 Allied Vision Technologies GmbH Taschenweg 2a, 07646 Stadtroda, Germany CEO/Geschäftsführer: Andreas Gerk 注册地址： AG Jena HRB 208962...
Seite 169 合规性、安全性和预期用途欧洲用户 Allied Vision 业已证明 Goldeye G/CL 系列相机完全符合相关要求。 • 欧盟 2014/30/EU指令（电磁兼容性） • 欧盟 2011/65/EU指令，包括 2015/863/EU (RoHS)修订版欧盟 2012/19/EU 指令（报废电子电气设备(WEEE)指令）避免电磁干扰所有电源和接口连接只允许使用屏蔽线。请使用 Allied Vision 推荐的连接线。...
Seite 170 相机应用和预期用途一般用途 • 用户应负责遵照技术手册规定的规范、在适当的环境条件和技术前提下对相机进行操作，确保无故障运行。 • 该相机符合当前数据通信标准；然而，这些标准不允许自我监控。因此，相机不能作为独立设备进行与安全相关的监控操作。 • 该相机是一种硬件产品，只有与适当的配套软件一起使用时才能产生理想的效果。实现智能解决方案需要额外的适合与相机共同运行的软件。 • 该相机是一类组件，既不是成品，也不是现成的技术解决方案。...
Seite 171 • 用户可以独立获取并安装支持相机的软件。如何使用软件完全由用户决定。 • 请勿拆卸相机。如需维修，请咨询 Allied Vision 或其授权代表。 • 请遵循其预期用途。相机只能用于符合预期用途的应用。 • 此外，请参阅 Allied Vision 网站上的保修信息。环境条件所有Bonito PRO相机在以下参数环境条件下可安全运行。 Condition Value 操作（室温） -20 °C to +70 °C (without condensation) 存储（环境温度） -20 °C to +70 °C (without condensation) 相对湿度、无冷凝 20 to 80% non-condensing...
Seite 172 安装概览完成以下步骤即可成功安装 Bonito PRO 相机。第 1 步：安装并配置采集卡。第 2 步：连接相机并确保相机通电。第 3 步：用采集卡软件拍摄您的第一张图片。安装并配置采集卡从 Bonito PRO 相机拍摄第一张图片的过程取决于采集卡的 GenICam 浏览器或 SDK。 Bonito PRO 相机和台式机主机之间连接线的最大长度取决于所使用的同轴电缆的比特率和线材类型。请参阅采集卡文档获取更多信息。在您的台式机主机上安装采集卡并配置采集卡软件，包括驱动程序、实用程序和类库。请确保系统BIOS版本与采集卡兼容。请参见采集卡制造商提供的技术资料了解更多信息。...
Seite 173 Connecting and powering the camera 相机连接与供电使用四根 75Ω 同轴电缆将 Bonito PRO 相机连接到采集卡。 Bonito PRO 相机只支持 CXP-6 速度。因此，所有四根电缆必须连接到相机和采集卡。如果连接的电缆数量少于 4 根，则无法检测到相机， GenICam 浏览器上可能会出现报错信息。请使用兼容的电源通过Hirose I/O端口为相机供电。也可以通过支持 PoCXP采集卡的CoaXPress连接器为相机供电。在两种供电方式均可使用的情况下，优先通过Hirose I/O端口进行供电。 Hirose 12 针接口：颜色和引脚当将开放式接线连接到Hirose 12针接口时，请确保引脚按照下表所示连接到正确的线路上。请注意，启动相机时必须接通电源。...
Seite 174 引脚颜色信号电压电平说明相机 0 VDC 蓝色输入相机电源接地接地 24 VDC 相机红色输入相机电源 ± 2.4 VDC 电源技术手册中有完整的引脚分配说明。下载方法：登录 https:// （技术支持） www.alliedvision.com，依次选择 Support > Technical ，在下拉菜单中选择 Bonito PRO。（技术资料） Documentation Allied Vision为Bonito PRO系列提供了相机电源适配器和带有Hirose 12针接口的I/O连接线。...
Seite 175 相机后面板和LED状态指示灯（摘录） LED 灯状态橙色系统启动。已连接设备或主机，无数据绿色传输。已连接设备或主机，数据传绿色，快速闪烁 (12.5 Hz)。输中。红色闪烁，可能与橙色或绿连接或传输错误，或不兼色交替出现。容。请参阅Bonito PRO技术手册了解闪灯模式的详细说明。下载方法：登陆，选择（技术支持） > https://www.alliedvision.com Support Technical ，在下拉菜单中选择。（技术资料） Documentation Bonito PRO...
Seite 176 Acquiring images 图像拍摄第 1 步：启动采集卡的 GenICam 浏览器，等待检测相机。 Bonito PRO 相机被检测到时，将显示在窗口右侧的 Remote Devices （远程设备）下。请注意，使用Euresys Coaxlink Quad G3 CXP-6采集卡的GenICam浏览器将显示如下界面。不同采集卡的GenICam浏览器界面可能有不同。...
Seite 177 第2步：双击相机名称，打开一个新的窗口。第3步：在新窗口中点击GenApi选项卡第4步：根据需求配置相机。...
Seite 178 第5步：使用默认相机设置，点击Start Stream按钮启动连续图像拍摄。第6步：点击Stop Stream按钮停止图像分流。版权和商标所有文本、图片和图表都受版权和其它知识产权法律保护。内容如有更改，恕不另行通知。本文档中引用的所有商标、徽标和品牌均为其各自所有者的财产和 / 或受版权保护的材料。未经允许，请勿使用以上商标、徽标和品牌。版权所有 © 2019 Allied Vision GmbH。保留所有权利。...
Seite 180 日本語有効性このクイックスタートガイドは全ての Bonito PRO モデルに対して有効です。出荷内容 • Bonito PRO カメラ • Bonito PRO クイックスタートガイド...
Seite 181 他に必要なものは？文書／情報文書 Bonito PRO Technical https://www.alliedvision.com で、サポート > テクニ Manual カルドキュメントを選択します。ドロップダウン Bonito PRO Features メニューで、 Bonito PRO 文書を選択します。 Reference Bonito PRO カメラアプリケ https://www.alliedvision.com で、サポート > テクニーションノートに関するハカルドキュメントを選択します。 CoaXPress アコードウェアセレクションーディオンを開きます。...
Seite 182 PCIe 3.0 4口接続 CoaXPress フレームグラッバー、4口接続 CoaXPress CXP-6、2,500 MBps カ Euresys Coaxlink Quad G3 メラ帯域幅、PCIe 3.0 (Gen 3) x 4口バス、 3,300 MBps バス帯域幅、PoCXP、ウィンドウズドライバ Quad 入力 CoaXPress フレームグラッバー、 Active Silicon FireBird Quad ４口接続 CoaXPress（それぞれ 6.25Gbps）、 CXP-6 ウィンドウズサポート（32-ビットおよび64-ビット）、PoCXP サポートされているフレームグラッバー、ケーブル、及びアクセサリの完全なリストについては、Bonito PRO カメラアプリケーションノートを参照してください。...
Seite 183 Allied Vision に問い合わせるウェブサイトサポートのご要望に関しては、Allied Vision まで直接お問い合わせくださいください。 https://www.alliedvision.com で当社について連絡先 > テクニカルサポート＆修 > 。理 / RMAを選択してください Allied Vision のオフィスあるいは代理店パートナーは、下記サイトに掲載されています。 https://www.alliedvision.com で当社について > 所在地します。を選択電話及び電子メールカメラに関するお問い合わせは support@alliedvision.com までお問い合わせください。北米、南米（通話無料）： //+1-877-USA-1394 ヨーロッパ、中東、アフリカ： //+49-36428-677-0 アジア太平洋地域： //+65-6634-9027 中国：...
Seite 184 本社 Allied Vision Technologies GmbH Taschenweg 2a 07646 Stadtroda, Germany CEO/取締役社長: Andreas Gerk 登録事務所: AG Jena HRB 208962...
Seite 185 コンプライアンス、安全、及び使用意図ヨーロッパのお客様へ Allied Vision は、Bonito PRO カメラファミリーに関連する要求項目を満たすことを証明します。 • 指令 2014/30/EU（電磁適合性） • 指令 2011/65/EU、修正 2015/863/EU (RoHS) を含む指令 2012/19/EU（電気電子機器の廃棄物、WEEE）...
Seite 186 電磁干渉を避けてください。全ての電源及びインターフェース接続に、シールドケーブルのみを使用します。Allied Vision の推奨ケーブルを使用してください。カメラのアプリケーションと使用意図一般用途 • ユーザーは、カメラを問題なく操作するために、技術マニュアルで定義された仕様範囲内かつ適切な環境条件及び技術的前提条件下で、カメラを使用する責任があります。 • このカメラは現行のデータ通信規格に準拠していますが、この規格は自己モニタリングを考慮していません。従って、カメラはセキュリティ関連モニタリング操作の単体デバイスとして使用することはできません。 • カメラはハードウェア製品です。このカメラは、適切な付属ソフトウェアと併用した場合のみ、望ましい結果が得られます。知的ソリューションを実現するには、カメラと一緒に動作するのに適した追加ソフトウェアが必要です。...
Seite 187 • カメラは部品です。完成製品でも既製の技術的ソリューションでもありません。 • カメラサポートソフトウェアは、カメラから別途入手及びインストール可能です。ソフトウェア使用の全責任は、ユーザーにあります。 • カメラを開けないでください。修理は全て、Allied Vision か、 Allied Vision 認定代理店までご連絡ください。 • 使用意図を守ってください。カメラは、記載された使用意図に準する目的に対してのみ使用してください。 • また、Allied Vision ウェブサイトの保証情報も参照してください。医療機器での使用カメラは、基本的に、医療機器での使用に対しても適性があります。しかし、特に医療機器での操作用に設計されたものではありません。医療機器の一部として使用する場合は、Allied Vision の協力を得て特定適用をレビューする必要があります。カメラをアプリケーションに組み込むユーザーは、医療機器に関する規則と規定を順守する必要があります。...
Seite 188 環境条件下記の値は全ての Bonito PRO カメラに対して安全な環境条件を示しています。条件値操作（ハウジング温度） -20 °C ～ +70 °C（結露なし）保管（周囲温度） -20 °C ～ +70 °C（結露なし）相対湿度、結露なし 20 ～ 80 % 結露なしインスト―ルの概要下記にリストアップしたステップを正しく完了すると Bonito PRO カメラがインストールされます。ステップ 1: フレームグラッバーをインストールして、構成します。ステップ 2: カメラを接続し、電源が入っていることを確認します。ステップ 3: フレームグラッバーソフトウェアで最初のイメージを入...
Seite 189 フレームグラッバーのインストールと構成 Bonito PRO カメラから最初のイメージを手に入れる手順は、フレームグラッバー GenICam ブラウザを使用するか SDK を使用するかによって異なります。 Bonito PRO カメラとホスト PC 間の最大ケーブル長は、ビットレートと使用する同軸ケーブルの種類によって異なります。詳細情報については、フレームグラッバー文書を参照してください。フレームグラッバーをホスト PC にインストールし、ドライバ、ユーティリティ、及びライブラリを含むフレームグラッバーソフトウェアを構成します。BIOS バージョンとフレームグラッバーに互換性があることを確認します。追加情報については、フレームグラッバーの製造者が提供する技術文書を参照してください。...
Seite 190 カメラを接続して電源を入れる Bonito PRO カメラを 75 Ω同軸ケーブル 4 本を経由してフレームグラッバーに接続します。 Bonito PRO カメラは、CXP-6 速度のみをサポートしています。このように、4本全てのケーブルをカメラとフレームグラッバーに接続しなければなりません。接続ケーブルが4本未満の場合、カメラが発見されず、GenICam ブラウザにエラーが表示されます。互換性のあるパワーサプライを使用して、Hirose I/O ポート経由でカメラに電源を供給します。あるいは、PoCXP をサポートするフレームグラッバーを使用して、CoaxPress 接続経由でカメラに電源を供給することができます。両方のパワーオプションを接続した場合は、 Hirose I/O ポート経由の電源が優先されます。...
Seite 191 Hirose 12 ピンコネクタ：電源供給用配線の色とピンケーブル開放端を Hirose 12 ピンコネクタに接続する際は、下記の表に記載されているように、ピンが正しい配線に接続されていることを確認します。カメラの電源を入れるには、電源接続のみが必要です。ピン色信号レベル説明カメラカメラ電源青色入力 0 VDC 接地用グランド 24 VDC カメラカメラ電源赤色入力 ± 電源供給 2.4 VDC...
Seite 192 完全なピン配列は、技術マニュアルに記載されています。ダウンロードしてください。ドロップダウ https://www.alliedvision.com でンメニュ > テクニカルドキュメントーで Bonito PRO を選択し、サポートを参照します。 Bonito PRO シリーズ用カメラ電源アダプタと Hirose 12 ピンコネクタ付 I/O ケーブルは、Allied Vision で利用可能です。...
Seite 193 カメラ後面パネルとステータス LED（引用）ステータス橙色の連続点灯システム起動デバイスあるいはホスト緑色の連続点灯接続済、データ未転送。デバイスあるいはホスト緑色の高速点滅（12.5 Hz）接続済、データ転送完了。赤色点滅、橙色あるいは緑接続あるいは転送エラー色で代用される可能性ありあるいは互換性なし点滅パターンの詳細については、Bonito PRO 技術マニュアルを参照してください。ダウンロードしてください。 https://www.alliedvision.com で > テクニカルドキドロップダウンメニューで Bonito PRO を選択し、サポートュメントを参照してください。...
Seite 194 画像を入手するステップ 1: フレームグラッバー GenICam ブラウザをスタートし、カメラが発見されるまで待ちます。発見されたら、 Bonito PRO カメラが（遠隔デバイス） Remote Devices ウィンドウの右側に表示されます。注：下記のスクリーンショットは、Euresys Coaxlink Quad G3 CXP-6 フレームグラッバー GenICam ブラウザを使用して生成しました。これらのスクリーンショットは、全てのフレームグラッバー GenICam ブラウザを代表するものではありません。...
Seite 195 ステップ 2: カメラ名をダブルクリックします。新しいウィンドウが開きます。ステップ 3: 新しいウィンドウで、タブをクリックします。 GenApi ステップ 4: 指示された通りに、カメラ設定を構成します。...
Seite 196 ステップ 5: 連続イメージ取得を開始するために、カメラのデフォルト設定を使用してボタンをクリックします。 Start Stream ステップ 6: ストリーミングイメージを停止するために、 Stop Stream ボタンをクリックします。著作権と商標全てのテキスト、画像、及びグラフィックスは知的財産を保護する著作権とその他の法律で防護されています。全ての内容は通知なく変更することがあります。この文書に記載されている全ての商標、ロゴ、ブランド名は、それぞれの所有者の財産であり、または著作権物です。商標、ロゴ、及びブランド名の使用は、承認を意味するものではありません。 Copyright © 2019 Allied Vision GmbH. 全ての権利は留保されています。...

Allied Vision Bonito PRO Schnellstartanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Allied Vision Bonito PRO

Inhaltszusammenfassung für Allied Vision Bonito PRO

Inhaltsverzeichnis
