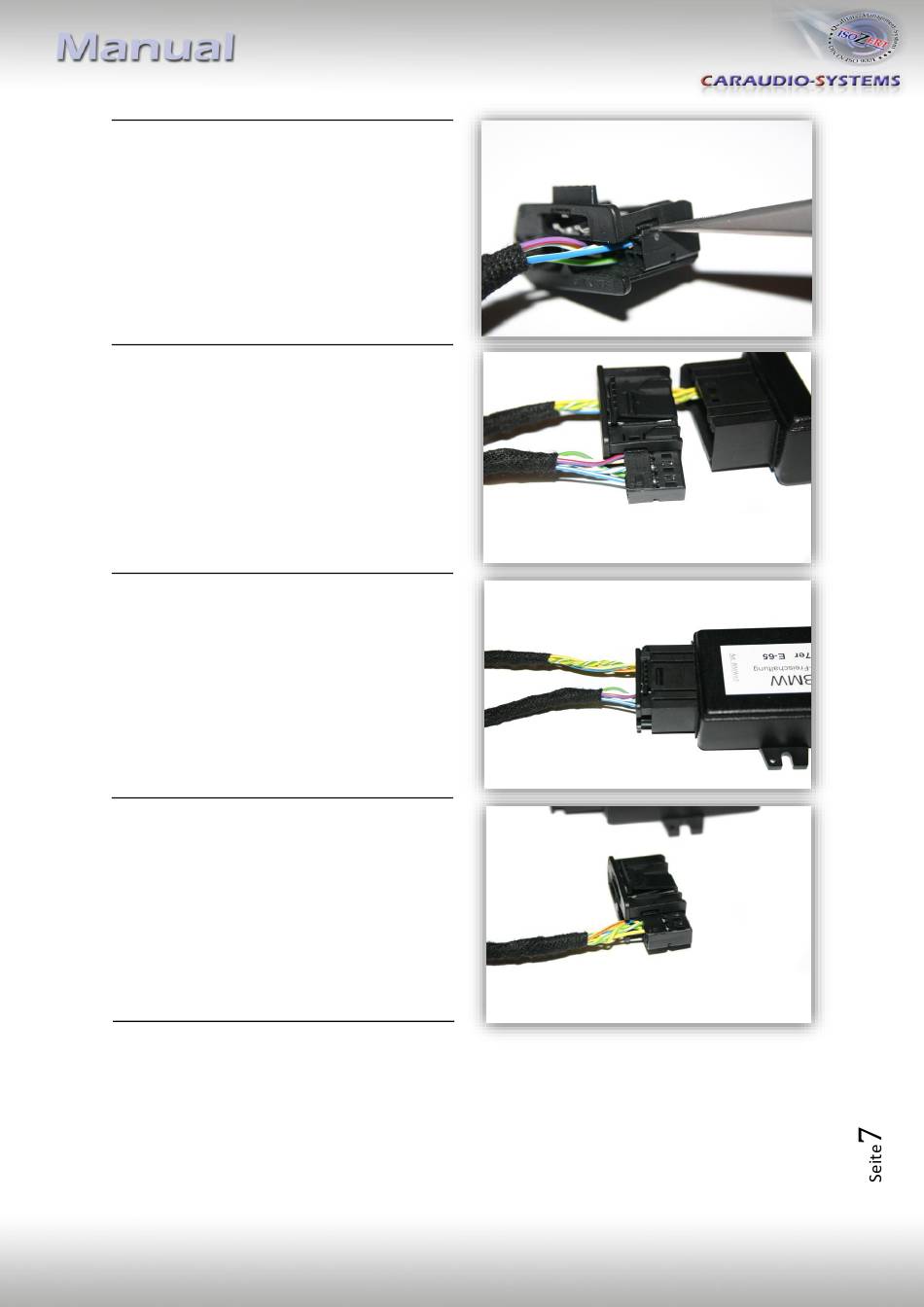

12-poligen Einsatz aus schwarzer Buchse des
Fahrzeugkabelbaumes entriegeln.
Den 12-poligen Einsatz des Fahrzeugkabel-
baumes in Pfeilrichtung in die schwarze Buchse
des CAN-Bus Interface-Kabelsatzes TV-BM65
einschieben.
Komplette Buchse in den Interface-Kabelsatz
TV-BM65 einrasten.
12-poligen Einsatz des Interface-Kabelsatzes
TV-BM65 in die schwarze Buchse des
Fahrzeugkabelbaumes einschieben.
Komplette Buchse in den Stecker auf der Rückseite des Navigationsmonitors einstecken. Den
8-Pin Molex-Stecker des TV-BME65 mit der CAN-Box TV-436 verbinden.
Hinweis:Auf den Bildern sind die Lichtwellenleiter, die im Fahrzeug mit angeschlossen sind,
nicht zu sehen.
Version 25.09.2017
DT1-E65-TV
