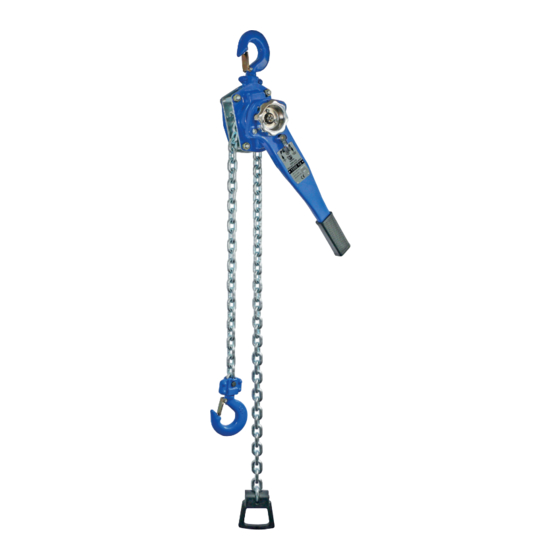

Planeta PLX-II Bedienungs- Und Wartungsanleitung

Hebe- und abspanngerät

Vorschau ausblenden

Inhalt

Seite von 20

/ 20
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

PLANETA

1861

Heben ohne Grenzen

Bedienungs- und Wartungsanleitung für

Hebe- und Abspanngerät PLX-II

nstallation – Bedienung – Wartung

WICHTIG – VOR GEBRAUCH LESEN!

PLANETA-Hebetechnik GmbH • Resser Str. 17 & 23 • D-44653 Herne

Tel. +49 (0)2325 9580-0 • Fax +49 (0)2325 77077 • info@planeta-herne.de • www.planeta-hebetechnik.de

01-01-05-0000-0116-01-BA-DE-PLA

Hebe- und

Abspanngerät

PLX-II 1,5 t

Zur Ladungs-

sicherung

zugelassen

gemäß EN

12195-3

(für direkte

Verzurrung)

Inhaltsverzeichnis

Inhaltszusammenfassung für Planeta PLX-II

Seite 1 WICHTIG – VOR GEBRAUCH LESEN! PLANETA-Hebetechnik GmbH • Resser Str. 17 & 23 • D-44653 Herne Tel. +49 (0)2325 9580-0 • Fax +49 (0)2325 77077 • info@planeta-herne.de • www.planeta-hebetechnik.de © Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der PLANETA-Hebetechnik GmbH...
Seite 3: Inhaltsverzeichnis
VII. Technische Daten ....................11 VIII. Gewährleistung ..................... 12 IX. Ersatzteile Hebe- und Abspanngerät PLX-II 0,75 t – 6 t .......... 13 X. Ersatzteilliste Hebe- und Abspanngerät PLX-II 0,75 t – 6 t ........14 XI. Jährliche UVV-Überprüfungen ................18...
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Anleitung lesen! NIEMALS NIE über NIE Kette NIE mit Überlast Personen über scharfe defektem heben! heben! Kante ziehen! Gerät arbeiten! NIE Personen NIE den Zug NIE die NIE den 10. NIE bis zum transportieren! hinwerfen Lastkette zum Handhebel mit Kettenende Anschlagen einem Rohr...
Seite 5: Allgemein
I. Allgemein Diese Bedienungs- und Wartungsanleitung soll Ihnen wichtige Hinweise zur Sicherheit und Zuverlässigkeit Ihres Kettenzuges geben. Sie ist kein Ersatz für die Betriebssicherheitsverordnung und von den Berufsgenossenschaften ausgegebenen Unfallverhütungsvorschriften bzw. für die zahlreichen Normen, die dazu in den jeweiligen Ländern noch unterschiedlich sind. Bitte beachten Sie die länderspezifischen Regeln und Vorschriften.
Seite 6: Besondere Sicherheitshinweise
III. Besondere Sicherheitshinweise Bestimmte Arbeiten und Tätigkeiten sind beim Umgang mit dem Kettenzug unzulässig, da sie unter Umständen mit Gefahren für Leib und Leben verbunden sind sowie bleibende Schäden am Gerät verursachen können wie z.B.: – Vor der Inbetriebnahme unbedingt die Bedienungsanleitung lesen –...
Seite 7 – Erfolgt alles ordnungsgemäß, kann mit dem Betrieb begonnen werden. – Wichtig bei mehrsträngigen Geräten: Unterflasche darf nicht durch den Kettenumlenkblock durchgeschlagen sein. Dies ist an verdrehter Kette erkennbar. Das jeweils zweite Kettenglied liegt in einer Reihe nicht gleichmäßig in Flucht. Liegen die Schweißnähte der Kettenglieder nicht in die gleiche Richtung, muss die Unterflasche durch den Kettenumlenkblock zurückgeklappt werden.
Seite 8: Freilauf Und Bedienung Bei Hebelzug Plx-Ii
V. Freilauf und Bedienung bei Hebelzug PLX-II Um den unbelasteten Lasthaken schnell in die Innenliegende gewünschte Anschlagposition bringen zu können, Bremse gibt es zwei Möglichkeiten: Handrad a) Kurze Verstellung Wechselhebel A Den Wechselhebel „A“ in Mittelposition bringen und das Handrad im Uhrzeigersinn drehen.
Seite 9: Inspektion, Reparatur Und Wartung
VI. Inspektion, Reparatur und Wartung Stellen Sie während des Zerlegens eines Gerätes fest, dass Teile nicht in Ordnung sind, dann sind diese gegen entsprechende Neuteile auszutauschen. Die Bezeichnungen der einzelnen Ersatzteile entnehmen Sie bitte der Liste auf den nachfolgenden Seiten. Bei Bestellung der Teile ist die richtige Bestell-Nummer, die Bezeichnung und die Tragfähigkeit des Gerätes anzugeben.
Seite 10 Da die Haken durch Schmiedetoleranzen unterschiedlich ausfallen, muss vor der ersten Inbetriebnahme das Ist-Maß „G“ am jeweiligen Gerät durch den Betreiber gemessen und in die nachfolgende Tabelle eingetragen werden. Trag- Hakenmaulöffnung „G“ fähig- max. x 1.1 normal maximal gemessen keit 0,75 t 26,5 mm 29,2 mm...
Seite 11: Sachkundigenprüfung
Zustand. Bei Einsendung zerlegter Geräte können wir leider keine Garantieansprüche mehr anerkennen. Sachkundigenprüfung Alle PLX-II-Hebelzüge unterliegen den Vorschriften der DGUV Vorschrift 54 und sind mindestens einmal jährlich durch einen Sachkundigen zu prüfen. Der Unternehmer hat für den Nachweis der Prüfungen zu sorgen.
Seite 12: Gewährleistung
VIII. Gewährleistung Für den Hebelzug PLX-II wird eine Gewährleistung von einem Jahr ab Kaufdatum gewährt und zwar für fehlerhafte Materialien oder Ausführungen. Sollte eine berechtigte Reklamation aufgrund von fehlerhaftem Material oder Ausführungen vorliegen, werden wir das Hebezeug instandsetzen oder nach eigenem Ermessen durch ein neues oder gleichwertig generalüberholtes Hebezeug ersetzen.
Seite 13: Ersatzteile Hebe- Und Abspanngerät Plx-Ii 0,75 T - 6 T
IX. Ersatzteile Hebe- und Abspanngerät PLX-II...
Seite 14: Ersatzteilliste Hebe- Und Abspanngerät Plx-Ii 0,75 T - 6 T
X. Ersatzteilliste Hebe- und Abspanngerät PLX-II Einzelteile PLX-II 0,75 t Pos. Anzahl Beschreibung Artikel-Nr. Sechskantmutter ZZ0101101 Stück Getriebedeckel ZZ0101102 Stück Getriebezahnrad komplett ZZ0101103 Stück Antriebswelle ZZ0101104 Stück Sprengring ZZ0101105 Stück Zahnrad ZZ0101106 Stück Seitenplatte A komplett ZZ0101107 Stück Tonnenlager ZZ0101108 Satz Kettenführungsblech...
Seite 15 Einzelteile PLX-II 1,5 t Pos. Anzahl Beschreibung Artikel-Nr. Sechskantmutter Z0101201 Stück Getriebedeckel Z0101202 Stück Getriebezahnrad komplett Z0101203 Stück Antriebswelle Z0101204 Stück Sprengring Z0101205 Stück Zahnrad Z0101206 Stück Seitenplatte A komplett Z0101207 Stück Tonnenlager Z0101208 Satz Kettenführungsblech Z0101209 Stück Kettennuss Z0101210 Stück...
Seite 16 Einzelteile PLX-II 3 t Pos. Anzahl Beschreibung Artikel-Nr. Sechskantmutter Z0101301 Stück Getriebedeckel Z0101302 Stück Getriebezahnrad komplett Z0101303 Stück Antriebswelle Z0101304 Stück Sprengring Z0101305 Stück Zahnrad Z0101306 Stück Seitenplatte A komplett Z0101307 Stück Tonnenlager Z0101308 Satz Kettenführungsblech Z0101309 Stück Kettennuss Z0101310 Stück...
Seite 17 Einzelteile PLX-II 6 t Pos. Anzahl Beschreibung Artikel-Nr. Sechskantmutter Z0101401 Stück Getriebedeckel Z0101402 Stück Getriebezahnrad komplett Z0101403 Stück Antriebswelle Z0101404 Stück Sprengring Z0101405 Stück Zahnrad Z0101406 Stück Seitenplatte A komplett Z0101407 Stück Tonnenlager Z0101408 Satz Kettenführungsblech Z0101409 Stück Kettennuss Z0101410 Stück...
Seite 18: Jährliche Uvv-Überprüfungen
XI. Jährliche UVV-Überprüfungen Name & Unterschrift Art der Prüfung Prüfdatum Befund des Prüfers...
Seite 19: Ce-Konformitätserklärung
Heben ohne Grenzen CE-KONFORMITÄTSERKLÄRUNG im Sinne der EG-Richtlinie 2006/42/EG, Anhang II A, 2004/108/EG, Anhang I und 2006/95/EG, Anhang III Hiermit erklären wir, PLANETA-Hebetechnik GmbH, Resser Straße 17, 44653 Herne dass das Produkt Hebe- und Abspanngerät Modellreihe PLX-II im Traglastbereich 750 kg – 6000 kg das zum Heben und Senken von Lasten entwickelt wurde, in der serienmäßigen...
