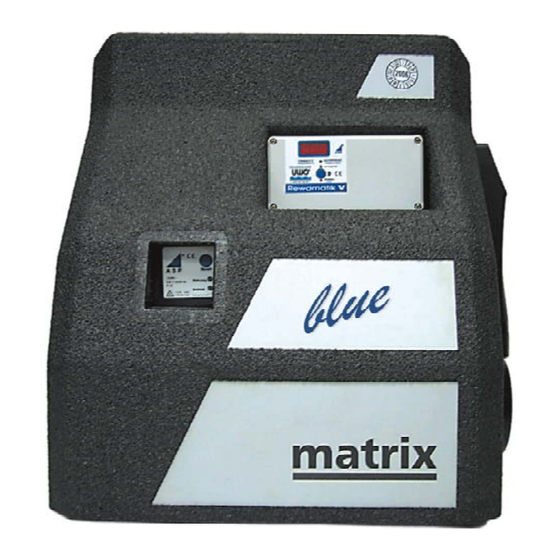

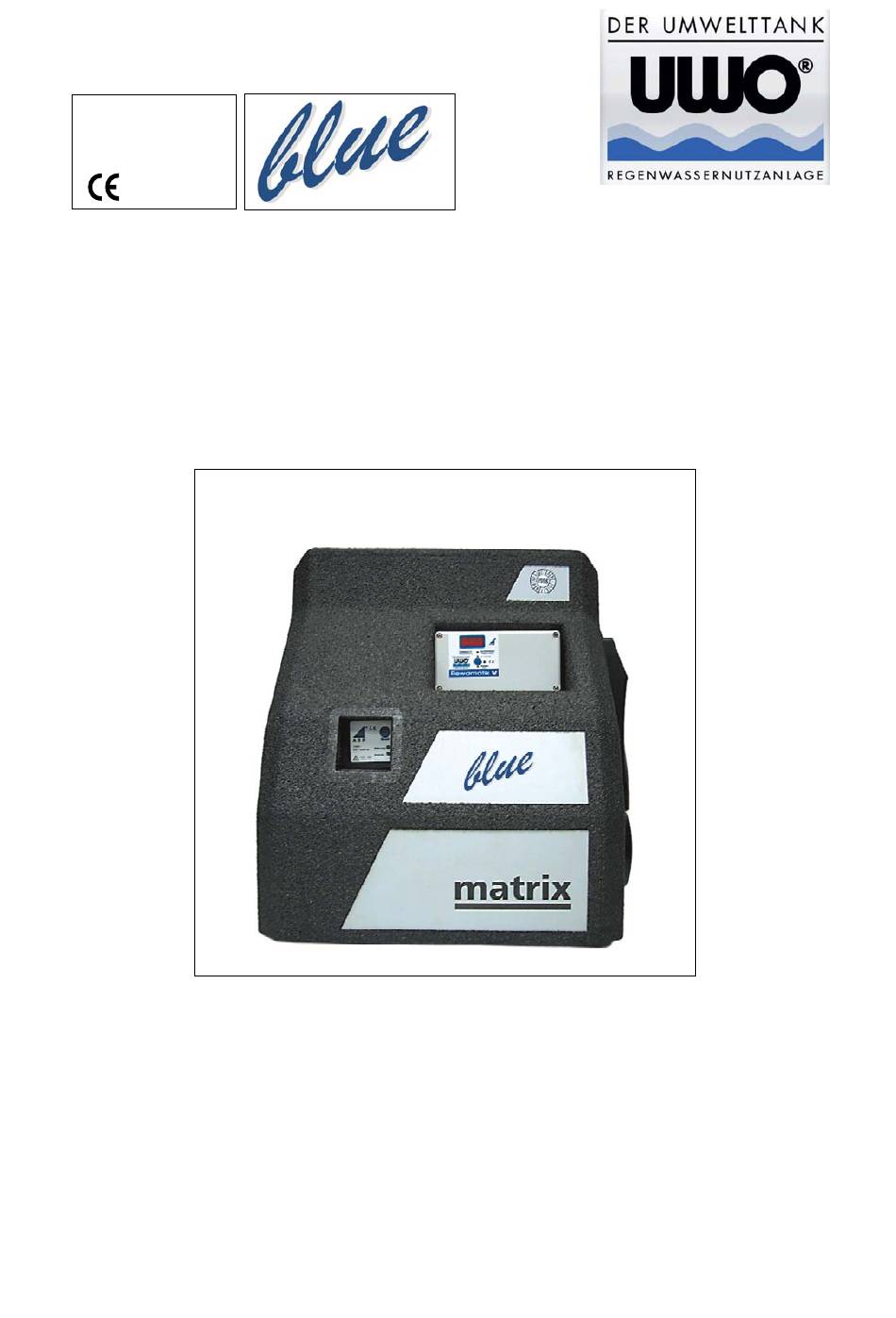

- Seite 1 UWO- matrix DVGW EN1717 Regenwasser-Manager EINBAU- BEDIENUNGSANLEITUNG Funktionsweise der Kompakteinheit zur geregelten Druckerhöhung mit gebäudeinterner Trinkwassernachspeisung:...
-
Seite 2: Funktionsweise
Trinkwasserzulauf geöffnet und Trinkwasser fließt über den Nachspeisebehälter direkt im Gebäude in die Saugleitung der Pumpe. Zur Vermeidung von Stagnation in der Trinkwasserzuleitung und in dem Nachspeisebehälter wird die Trinkwassernachspeisung alle vier Wochen für ca. 3-4 Minuten Pumpenlaufzeit aktiviert. Die UWO-matrix besitzt saugseitig am Trinkwasserbehälter eine Rückflusssicherung. - Seite 3 Rückwand vermindert die Pumpgeräusche erheblich! Die UWO- matrix wird dann mittels der Montageschiene an der Wand befestigt. 2. Die Montageschiene wird mittig zur Breite der UWO-matrix mit den zwei beiliegenden Schrauben ( 8 x 50 mm und Dübeln S 10 ) an der Wand befestigt.
- Seite 4 Bitte beachten: 1. Bei Zisternen mit der uwo Variablen Saugleitung muss der Sensor in das Vierkantrohr bis zur Auflaufbegrenzung herabgelassen werden. Bei anderen Systemen ist darauf zu achten dass der Sensor Mind. 30 cm oberhalb der tiefsten Ansaugstelle in der Zisterne hängt.
- Seite 5 Funktion der UWO-Rewamatik 6.0 Zisternenbetrieb, Die Pumpe entnimmt das Wasser aus dem grün an Modul in Bereitschaft Regenwasserspeicher. gelb aus Modulbetriebsart: Der Kugelhahn ist geschlossen. 1. Handmodus Modul ist durch Betätigen der Nachspeisung Bedientaste auf (Trinkwasser) Handbetrieb geschaltet. Durch nochmaliges grün aus...
- Seite 6 Klemmbelegung Rewamatik 6.0 Pegelsensor: Klemme 1-3 Hinweis: Der Jumper auf der Steuerplatine darf nicht gesteckt sein! Anschluss der Rückstauüberwachung: Klemme 4-5 Anmerkung: Als Rückstausonde kann auch ein Pegelschalter (Schließer) verwendet werden. Anschluss der Kapazitiven Messsonde zur Füllstandmessung: Klemme 6-7 Der Jumper muss gesteckt sein! Anschluss des Flusssensors Klemme 8-9...
- Seite 7 Kennlinie der ASP Max 80/48 Zubehör zur UWO Matrix Montageset – Matrix mit Rückfluss-Sicherung 1037100 Montageset – Matrix 1037200 Integrierte Digitale Füllstandsanzeige 1041110 Auto-Spülung Intankfilter mit ½“ MV und Spüldüse 1020250 Sensor 30 m. 1830111 Sensor 40 m. 1830112 Fehlerliste Rewamatik 6.0...
- Seite 8 Fehlerdiagnose: 1: Der Tank ist voll aber die Anlage schaltet nicht um. a) Die Steuerung steht manuell auf Trinkwasser-Nachspeisung b) Das Sensorkabel hat sich vom Stecker gelöst. c) Die Kabelverbindung zum Motorventil hat sich gelöst. d) Der Sensor hängt nicht im Wasser oder ist verschmutzt. 2: Der Tank ist leer, aber die Anlage schaltet nicht um.
- Seite 9 Einstellung über PC mit Softwarepaket NSB Contol V.122 Einstellungsmaske im User Mode...
- Seite 10 Einstellungsmaske im Expert Mode...
- Seite 12 Achtung! Netzstecker erst nach dem Füllen von Pumpe und Saugleitung einstecken. 3. Netzstecker in die Steckdose stecken und die Nachspeisung über die Bedientaste der UWO-Rewamatik 6.0 einschalten. 5. Zum Entlüften der Pumpe muss ein Verbraucher geöffnet sein. Bei Fehlermeldung der Steuerung Pumpe erneut mit Wasser füllen und die Entstörtaste drücken.
