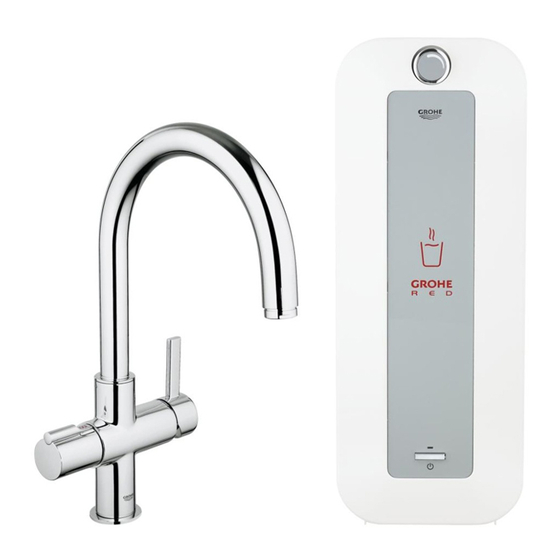

GROHE Red Duo

.......1

.....1

.....5

.......4

.....2

.....6

.......7

.....3

.....7

.....4

DK .....8

Design & Quality Engineering GROHE Germany

99.478.031/ÄM 219933/04.11

.....9

.....13

.....10

.....14

FIN

.....11

.....15

.....12

.....16

UAE

.....17

.....21

.....18

.....22

EST

.....19

.....23

SLO

.....20

.....24

.....25

.....26

.....27

RUS

Inhaltszusammenfassung für Grohe Red Duo

Seite 1 GROHE Red Duo ..1 ..1 ..5 ..9 ..13 ..17 ..21 ..25 ..2 ..4 ..6 ..10 ..14 ..18 ..22 ..26 ..3 ..7 ..7 ..11 ..15 ..19 ..23 ..27 ..4 DK ..8 ..12 ..16 ..20 ..24 Design & Quality Engineering GROHE Germany 99.478.031/ÄM 219933/04.11...
Seite 2 30 091 30 179 Bitte diese Anleitung an den Benutzer der Armatur weitergeben! Bitte diese Anleitung an den Benutzer der Armatur weitergeben! S.v.p remettre cette instruction à l'utilisateur de la robinetterie! Si prega di rimettere queste istruzioni all'utente!
Seite 3 max. 2sec 45mm max. 60mm 13mm *19 017 *19 332...
Seite 4 • Inhalt Kochendwasser-Speicher: tungswasser. Kochendes- und Mischwasser fließt durch • Fließdruck: separate Leitungen in die GROHE Red Armatur und tritt min. 0,05 MPa (0,5 bar)/empfohlen 0,1 - 0,5 MPa (1-5 bar) in zwei separaten Bereichen im Mousseur aus. • Betriebsdruck: max.
Seite 5 Speicher geschädigt wird. Armatur in Spültischbohrung einsetzen. Hierbei müssen die Schläuche einzeln durchgesteckt werden. Das GROHE Red Kochendwasser-System ist jetzt fertig installiert und betriebsbereit. Hinweis: Durch Wegfall der Stabilisierungsplatte (A) kann die Klemmlänge um 15mm vergrößert werden, siehe Abb. [1].
Seite 6 Speichers ziehen, um die Spannungsversorgung zu trennen. Seriennummer des Speichers von der Rückseite Entsorgung des Geräts aufschreiben und an den GROHE Kundendienst Geräte mit dieser Kennzeichnung gehören nicht in wenden oder per E-Mail die Service Hotline des Hauses den Hausmüll, sondern sind gemäß den landes- GROHE unter TechnicalSupport-HQ@grohe.com...
Seite 7 Caractéristiques techniques Caractéristiques électriques du réservoir d’eau bouillante: Homologation Le réservoir d’eau bouillante GROHE Red doit être monté • Raccordement: Prise murale avec connexion à la terre avec le groupe de sécurité fourni. protégée par un fusible 10 A Le réservoir d’eau bouillante doit impérativement être utilisé...
Seite 8 Monter la robinetterie, voir volet II, fig. [1] et [2]. risquerait d’endommager le réservoir. Mettre en place la robinetterie dans l’alésage de l’évier. Le système d’eau bouillante GROHE Red est maintenant Pour cela, introduire un à un les flexibles. installé et prêt à fonctionner.
Seite 9 être jetés avec les déchets ménagers. Ils doivent GROHE à l’adresse TechnicalSupport-HQ@grohe.com. être mis au rebut séparément conformément aux Le réservoir d’eau bouillante GROHE Red ne peut pas être directives locales. réparé. En cas de maintenance, le réservoir complet doit être remplacé.
Seite 10 L'acqua bollente e quella miscelata passano attraverso • Pressione idraulica: min. 0,05 MPa (0,5 bar)/ tubazioni separate del rubinetto GROHE Red ed escono in consigliata 0,1 - 0,5 MPa (1 - 5 bar) due zone separate del mousseur. • Pressione di esercizio: max.
Seite 11 Montare il rubinetto, vedere risvolto di copertina II, figg. [1] e [2]. altrimenti possono danneggiare l'accumulatore. Inserire il rubinetto nel foro del lavello. Nel far ciò inserire i tubi Ora il sistema bollitore GROHE Red è installato e pronto flessibili uno per volta. per l'uso.
Seite 12 Per garantire un perfetto funzionamento, le parti conduttrici di acqua bollente dell’impianto devono essere controllate dal Il bollitore-accumulatore GROHE Red include un gruppo di Servizio assistenza tecnica GROHE ogni cinque anni. sicurezza. Sul gruppo di sicurezza (D) è possibile verificare se l'acqua in eccesso fuoriesce libera attraverso l’imbuto (C) fuori...
