Ein/Ausschalten Des Empfängers - Ffelectronics Pyxis Gps Schnellreferenzanleitung

Ein/Ausschalten des Empfängers
Drücke und halte Taster (ca. 2 Sek.) um den Empfänger ein/auszuschalten.

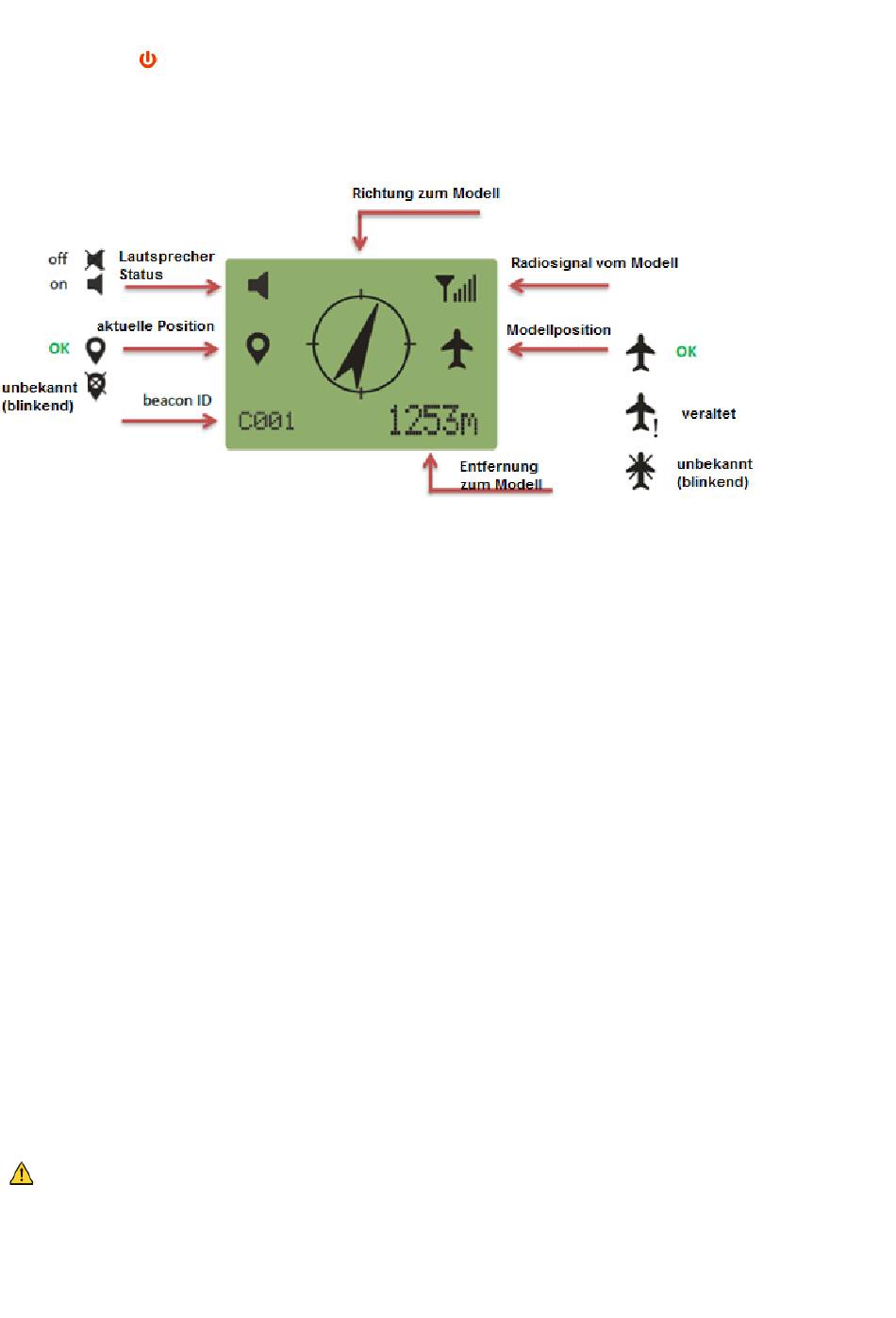

Zeichen auf dem Bildschirm
Multifunktionstastenbetrieb
Drücken und halten Sie SETUP gedrückt, um das Setup-Menü aufzurufen. Drücken und loslassen UP/DN, um ein
Menü auszuwählen, drücken und loslassen ENTER, um das ausgewählte Menü aufzurufen. Drücken und loslassen
ESC, um ein Menü zu verlassen.
Standard microUSB-Buchse zum Aufladen des Akkus
Der Empfänger verfügt über eine Standard microUSB-Buchse am unteren Ende, um den Akku über ein Handy-
Ladegerät, einen Computer USB, eine microUSB-Powerbank oder einen Zigarettenanzünder-Stecker aufzuladen. Die
rote LED zeigt an, dass der Ladevorgang läuft, die grüne LED zeigt an, dass der Ladevorgang abgeschlossen ist.
PYXIS Sender
Position des Senders
Der Sender sollte im Modell so positioniert werden, dass die Antenne (Kabel) oben aus dem Pylon herausragt. Bei
elektrisch leitendem Pylon (z.B. aus Kohlefaser) muß die Oberseite des Senders komplett (ca. 4.5 mm) aus dem Pylon
herausragen.
Stromversorgung des Senders und Bedeutung der LED
•
Separater LiPo Akku (1S, 3.7 V, 170 mA, 20 C empfohlen) oder Verbindung zum Timer-Akku
•
Direkte Verbindung zum TRACKER-Ausgang des Sidus E-Timer (Adapterkabel wird benötigt)
Das GRÜNE und ROTE Licht an der Oberseite des Senders haben verschiedene Bedeutungen. Das rote Licht
bedeutet die Übertragung der Position, das grüne Licht zeigt den Status des GPS (blinkend = GPS suchend; leuchtend
= GPS verbunden; off = Sender schlafend)
