ffelectronics PYXIS GPS Schnellreferenzanleitung
Gps model tracker
PYXIS GPS
model tracker
Quick Reference Guide V1.3
© ffelectronics – September 2018
(TWiesiolek 2/2019)
Einführung
Der PYXIS Tracker ist ein Freiflugmodell-Suchsystem, das auf dem Global Navigation Satellite System (GNSS) basiert,
das mehrere Satellitennetze wie GPS, GLONASS, Galileo, Beidou und andere regionale Systeme nutzt. Es erfordert
keine Datenübertragung durch den Benutzer, arbeitet unabhängig von Telefon- oder Internetempfang und
funktioniert überall auf der Erde, wo es eine freie Sichtlinie zu vier oder mehr Satelliten gibt.

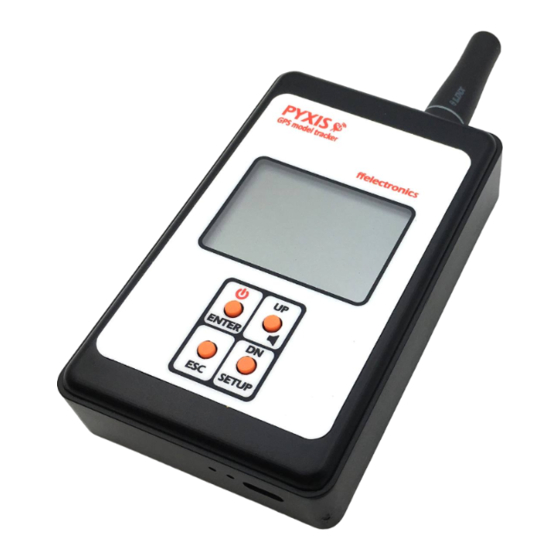

Der PYXIS-Tracker besteht aus einem Empfänger (Handeinheit) und einer Sendeeinheit (Sender am Modell
installiert). Jede Einheit hat ein eigenes GNSS-Modul, das Sie über ihren Standort informiert. Eine weitreichende
Funkverbindung ermöglicht die Übertragung der Modellposition an das Handgerät, das in Kombination mit den
Daten eines lokalen elektronischen Kompasses die Entfernung und den Kurs in einer geraden Linie zum Modell
anzeigt, unabhängig von der Route, die zur Annäherung an das Modell gewählt wurde.

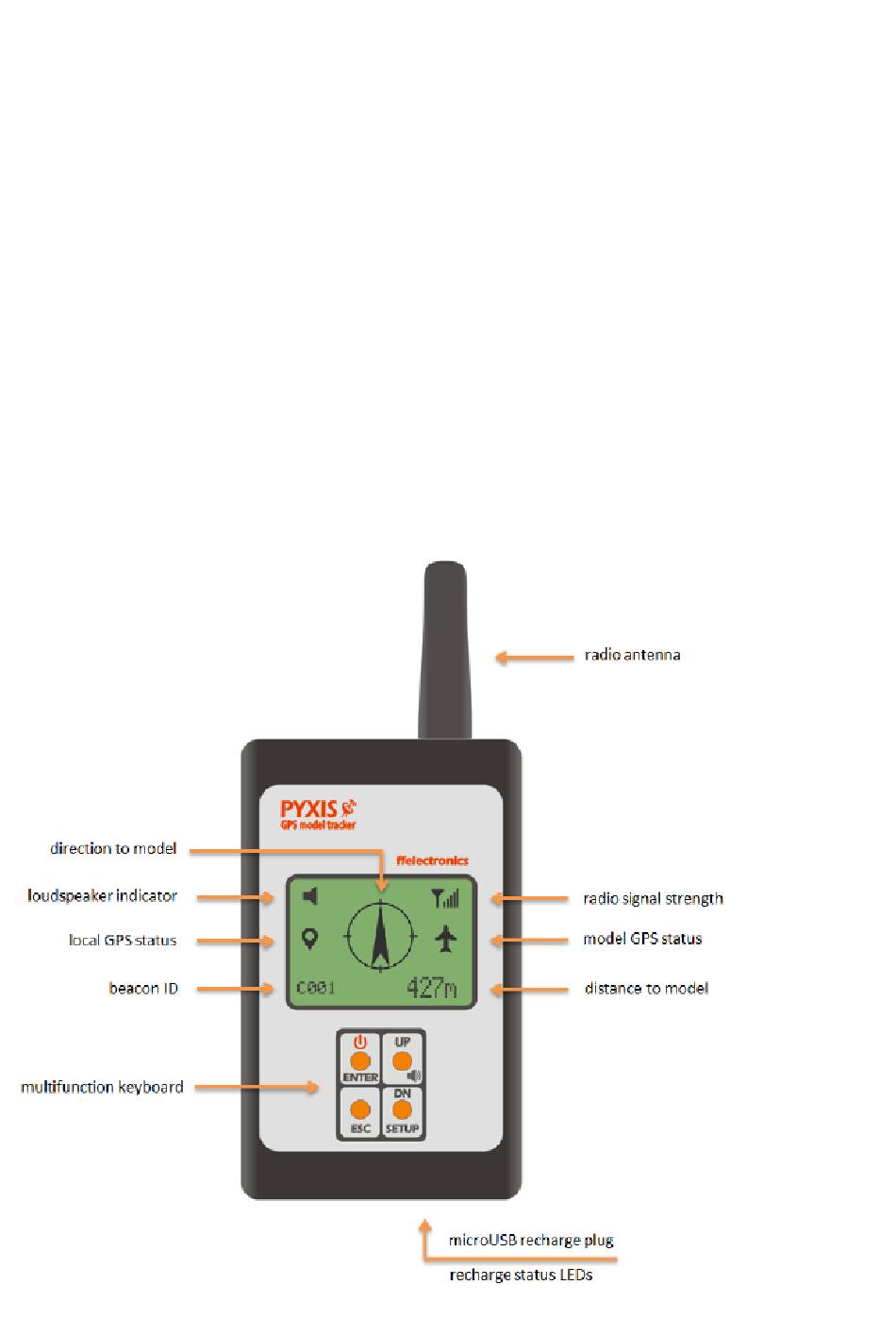

PYXIS Empfänger
Inhaltszusammenfassung für ffelectronics PYXIS GPS
- Seite 1 PYXIS GPS model tracker Quick Reference Guide V1.3 © ffelectronics – September 2018 (TWiesiolek 2/2019) Einführung Der PYXIS Tracker ist ein Freiflugmodell-Suchsystem, das auf dem Global Navigation Satellite System (GNSS) basiert, das mehrere Satellitennetze wie GPS, GLONASS, Galileo, Beidou und andere regionale Systeme nutzt. Es erfordert keine Datenübertragung durch den Benutzer, arbeitet unabhängig von Telefon- oder Internetempfang und...
-
Seite 2: Ein/Ausschalten Des Empfängers
Ein/Ausschalten des Empfängers Drücke und halte Taster (ca. 2 Sek.) um den Empfänger ein/auszuschalten. Zeichen auf dem Bildschirm Multifunktionstastenbetrieb Drücken und halten Sie SETUP gedrückt, um das Setup-Menü aufzurufen. Drücken und loslassen UP/DN, um ein Menü auszuwählen, drücken und loslassen ENTER, um das ausgewählte Menü aufzurufen. Drücken und loslassen ESC, um ein Menü... -
Seite 3: Bedienung Des Systems
Übertragung der Senderposition und Energiesparrichtlinie Ein ausgeklügeltes Energieverwaltungsschema ist im Sender implementiert. Es überträgt seine aktuelle Position periodisch mit einem Zeitintervall, das von der Modelllage abhängt. Wenn das Modell auf dem Boden liegt für einige Zeit geht der Sender in den Ruhezustand, sendet aber weiterhin seine Position in längeren Zeitabständen. Der Sender wird wieder aktiv, wenn das Modell bewegt oder angehoben wird, die neue Position wird erfasst und die zyklische Übertragung wieder aufgenommen. - Seite 4 Es wird empfohlen, den Empfänger einzuschalten und auf das stabile Symbol zu warten, bevor Sie das Modell starten. Ein voll aufgeladener Empfängerakku garantiert, dass er einen Tag lang kontinuierlich funktioniert. So halten Sie den Empfänger während der Verfolgung • Halten Sie den Empfänger horizontal zur Modellposition. Wenn die Neigung des Empfängers mehr als 20 Grad beträgt, erscheint eine Warnmeldung auf der LCD-Anzeige.
- Seite 5 Der Vorgang endet automatisch nach ca. 20 Sekunden. Richtungseinstellung Dieses Menü ermöglicht eine Feineinstellung der Pfeilrichtung, um die magnetische Deklination (Differenz zwischen dem wahren Norden und dem magnetischen Norden an verschiedenen Orten der Erde) auszugleichen. In der Regel ist diese Einstellung nicht erforderlich, da der Richtungsfehler mit zunehmendem Abstand zum Sender abnimmt. •...
- Seite 6 • Richtung und Entfernung beziehen sich nun auf den HOME-Standort und das Symbol wird angezeigt, nachdem Sie HOME erreicht haben vergessen Sie nicht, den Empfänger so einzustellen, dass er den Sender wieder verfolgt. Track Beacon Dieses Menü ermöglicht es, den Sender zu verfolgen, dessen Kennung die aktive ID ist •...
