Dokumentation
1. Inhalt
1. Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2. Artikelnummern und technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
3. Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
4. Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
5. Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
6. Bedienung - Druckerzeugung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
7. Bedienung - Vakuumerzeugung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
8. Druck- / Vakuummessung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
9. Praxis- / Anwendungs-Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
10. Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
11. Wartung/Reinigung, Lagerung und Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Tipp
Dieses Zeichen gibt Ihnen Tipps, Hinweise, Informationen
Warnung!
Dieses Symbol warnt Sie vor Handlungen, die Schäden an Personen oder am Gerät verursachen können.

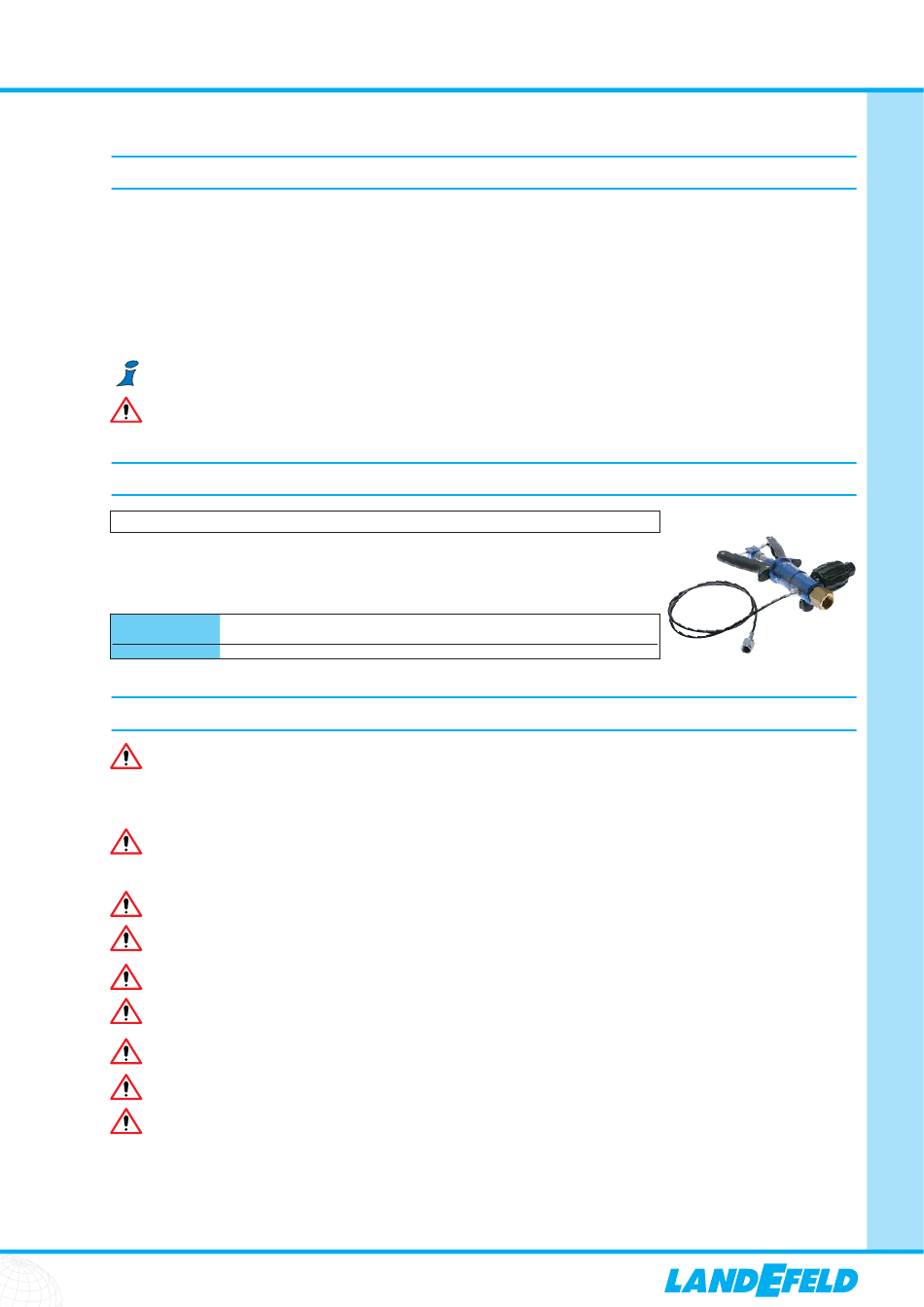

2. Artikelnummern und technische Daten
Handpumpe zur Manometerkalibrierung oder Druckschaltereinstellung
Einsatzgebiet: Zum Prüfen und Kalibrieren von Manometern und Druckmessumformern, Einstellen von Druckschaltern uvm.
Mit dieser Handpumpe ist eine sehr einfache Prüfdruckerzeugung möglich. Ein Feinregulierventil stellt eine präzise
Einstellung sicher. Das Druckreferenzgerät wird direkt oben in die Pumpe eingeschraubt.
Lieferumfang: Handpumpe, 1 mtr. Prüflingsanschlussschlauch G
Manometerzapfen aus Messing
Empfohlenes Zubehör: Digital-Manometer mit Genauigkeitsklasse 0,5
Typ
HP 40
3. Sicherheitshinweise
Bevor Sie die HP 40 installieren, lesen Sie diese Betriebsanleitung sorgfältig durch. Werden die darin enthaltenen Anweisungen,
insbesondere die Sicherheitshinweise nicht beachtet, können Gefahren für Mensch, Umwelt, Gerät und Anlage die Folge sein.
Die HP 40 entspricht dem aktuellen Stand der Technik. Dies betrifft die Genauigkeit, die Funktionsweise und den sicheren Betrieb der
Geräte. Um eine sichere Bedienung zu gewährleisten, ist sachkundiges und sicherheitsbewusstes Verhalten der Bediener erforderlich.
Qualifiziertes Personal:
Das Personal, das mit der Inbetriebnahme und Bedienung der HP 40 beauftragt wird, muss eine entsprechende Qualifikation aufweisen. Dies kann durch
Schulung oder entsprechende Unterweisung geschehen. Dem Personal muss der Inhalt der vorliegenden Betriebsanleitung bekannt und jederzeit zugänglich
sein.
Allgemeine Sicherheitshinweise:
Bei allen Arbeiten sind die bestehenden nationalen Vorschriften zur Unfallverhütung und Sicherheit am Arbeitsplatz einzuhalten. Vorhandene interne
Vorschriften des Betreiberssind zu beachten, auch wenn diese nicht in dieser Anleitung genannt werden.
Verwenden Sie die Handpumpe niemals zusammen mit einer externen Druckquelle.Schließen Sie keine externen Druckerzeuger an die Handpumpe an.
Demontieren Sie keine angeschlossenen Komponenten (Prüfling, Druckschlauch, Referenzmanometer) wenn die Handpumpe unter Druck steht:
- Öffnen Sie zuerst das Druckablass-Ventil, bevor Sie eines der Teile entfernen.
Verwenden Sie kein Teflonband zum Abdichten der Druckanschlüsse. Eindringende Reste des Teflonbandes können die Handpumpe beschädigen.
- Verwenden Sie nur die als Zubehör erhältlichen Adapter und Dichtungen.
Drucklose Lagerung: Lagern Sie die Handpumpe nur mit geöffnetem Druckablassventil. Dadurch ist sichergestellt, dass durch unabsichtliche
Pumpbewegungen kein Druck aufgebaut wird.
Vermeiden Sie Gewalteinwirkungen jeglicher Art auf die Handpumpe und ihre Bedienelemente.
Verwenden Sie keine beschädigte oder defekte Handpumpe.
Spezielle Sicherheitshinweise:
Warnhinweise, die sich speziell auf einzelne Funktionsabläufe oder Tätigkeiten beziehen, finden Sie vor den entsprechenden Stellen in dieser Betriebsanleitung.
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
MAIL: verkauf@landefeld.de · TEL: (05 61) 9 58 85 - 9 · FAX: (05 61) 9 58 85 - 20
1
/
", Adapter G
1
/
" Manometerzapfen auf G
4
4
Betriebs-
Referenz-
druck
anschluss
-0,95 - 40 bar
G
/
"(IG) & G
/
"(IG) G
1
1
4
2
Kalibrier-Handpumpe
1
/
"
2
Prüflings-
anschluss
Medium
/
" (IG)
Luft
1
4
Referenzseite
Prüflingsanschluss
1
