10. VORBEREITUNGEN
Isolierte Kanäle für den Durchgang der Motorleitungen und Zubehör (nicht mitgeliefert). prädisponieren. Das Netzkabel der Anlage in der Position, wo Sie beabsichtigen, die
Steuereinheit (nicht notwendig im Fall von Solarmodulen ) zu befestigen, prädisponieren. VORSICHT: die Stromversorgung bei Hochspannungsstrom darf ausschließlich von
spezialisierten Technikern/Elektrikern vorgenommen werden. Den Stromversorgungsanschluss 230 / 110V nicht selbst ausführen. Es droht LEBENSGEFAHR !
Achtung: eine Vorrichtung für die Stromunterbrechung im Notfall bereitlegen.
Achtung: die Steuereinheit und die Aktivierungstasten müssen an einem Ort und in einer Höhe über dem Boden platziert werden, so dass unberechtigte Personen, Kinder
und Jugendlichen der Zugriff untersagt ist.
11. INSTALLATION DER STEUEREINHEIT AN DER MAUER
Den unteren Teil der Steuereinheit mit geeigneten Schrauben und Dübeln (nicht mitgeliefert) an der Mauer befestigen, Es wird empfohlen, eventuelle Löcher abzudichten um
das Eindringen von Wasser, Feuchtigkeit, Staub und Insekten zu vermeiden. Spezielle Presshülsen verwenden (nicht mitgeliefert)

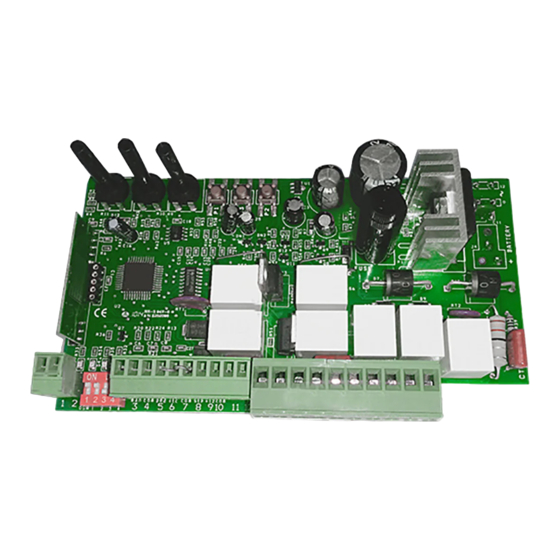

Die Steuereinheit KONTROL „Large" ist mit einer internen Schutzabdeckung ausgestattet, unter der sich die elektronische Platine und der Ringkerntransformator befindet.
Siehe Abbildung 39 für Steuereinheit Kontrol "MINI"
Siehe Abbildung 39 für Steuereinheit Kontrol
39
D U C A T I K o n t r o l " m i n i "
" S m a l l s i z e "
Steuereinheit
40
D U C A T I
Steuereinheit
120 mm
A
B
K o n t r o l
"Large size"
180 mm
B
A
