10. VORBEREITUNGEN
Isolierte Kanäle für den Durchgang der Motorleitungen und Zubehör (nicht mitgeliefert). prädisponieren. Das Netzkabel der Anlage in der Position, wo Sie beabsichtigen, die
Steuereinheit (nicht notwendig im Fall von Solarmodulen ) zu befestigen, prädisponieren. VORSICHT: die Stromversorgung bei Hochspannungsstrom darf ausschließlich von
spezialisierten Technikern/Elektrikern vorgenommen werden. Den Stromversorgungsanschluss 230 / 110V nicht selbst ausführen. Es droht LEBENSGEFAHR !
Achtung: eine Vorrichtung für die Stromunterbrechung im Notfall bereitlegen.
Achtung: die Steuereinheit und die Aktivierungstasten müssen an einem Ort und in einer Höhe über dem Boden platziert werden, so dass unberechtigte Personen, Kinder
und Jugendlichen der Zugriff untersagt ist.
11. INSTALLATION DER STEUEREINHEIT AN DER MAUER
Den unteren Teil der Steuereinheit mit geeigneten Schrauben und Dübeln (nicht mitgeliefert) an der Mauer befestigen, Es wird empfohlen, eventuelle Löcher abzudichten um
das Eindringen von Wasser, Feuchtigkeit, Staub und Insekten zu vermeiden. Spezielle Presshülsen verwenden (nicht mitgeliefert)
Die Steuereinheit KONTROL „Large" ist mit einer internen Schutzabdeckung ausgestattet, unter der sich die elektronische Platine und der Ringkerntransformator befindet.
Siehe Abbildung 39 für Steuereinheit Kontrol "MINI"
Siehe Abbildung 39 für Steuereinheit Kontrol
39
D U C A T I
K o n t r o l " m i n i "
" S m a l l s i z e "
Steuereinheit
40
D U C A T I
Steuereinheit
120 mm
A
B
K o n t r o l
"Large size"
180 mm
B
A
33
loading

Inhaltszusammenfassung für Ducati CTH41

  • Seite 1 DUCATI STEUEREINHEITEN 10. VORBEREITUNGEN Isolierte Kanäle für den Durchgang der Motorleitungen und Zubehör (nicht mitgeliefert). prädisponieren. Das Netzkabel der Anlage in der Position, wo Sie beabsichtigen, die Steuereinheit (nicht notwendig im Fall von Solarmodulen ) zu befestigen, prädisponieren. VORSICHT: die Stromversorgung bei Hochspannungsstrom darf ausschließlich von spezialisierten Technikern/Elektrikern vorgenommen werden.
  • Seite 2 Schutzklemme stromaufwärts des Ringkerntransformators angeschlossen (Abb.41) Der Transformator ist bereits an der elektronischen Platine angeschlossen. Die korrekte Verbindung sicherstellen. Es darf nur ein geeignetes Anschlusskabel für die Spannung des Motormodells verwendet werden. SCHWARZ = 0 + GELB = 12V für Motoren DUCATI 12V SCHWARZ = 0 + ROT = 24V für Motoren DUCATI 24V Die mit Solarmodulen gespeisten Modelle benötigen keine Verbindung zum Stromnetz .

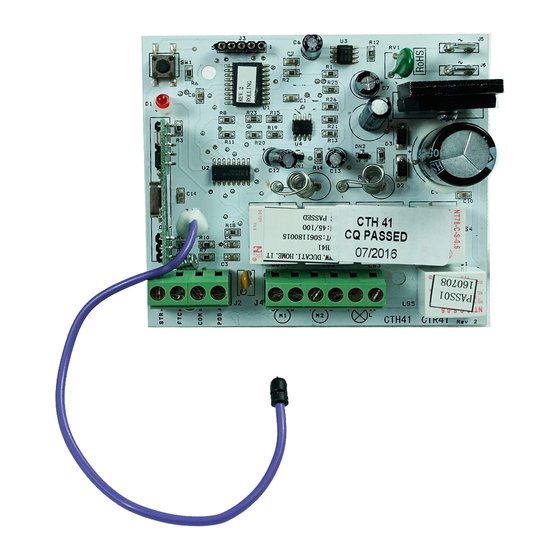

  • Seite 3 DUCATI Elektronische Platine Modell CTH41 CTH41 Elektronische Platine 120 mm Kompatible Zubehöre Tasty Rixy LASER SW7012 LASER FLASH FLASH GSM996 Pult Pult Pult Pult Pult 6700 6500 6040 5000 5005 7012 7712 7512 7500/12 900KB 6203R 6203P 6204 6208 6202...
  • Seite 4 CTH41-MONO Achtung: Elektronische Platine identisch mit CTH41 aber für den Einsatz bei einflügeligem Tor; das Schema M1 = Motor ( Antrieb) auf dem Flügel installiert, die zuerst öffnet bleibt unverändert, aber es wird nur der Motor M1 angeschlossen.
  • Seite 5: Led-Signalisierung

    FERNBEDIENUNGEN durchgeführt werden. Die Änderungen werden im nächsten Zyklus wirksam. Achtung: die CTH41 Platine hat eine Speicherkapazität von 10 Coden (jede ACHTUNG! Falls die Platine in den Nothalt geht, ist die Entriegelung möglich, Fernbedienungstaste= 1 code). Wenn Sie eine größere Anzahl von Fernbedienun- indem man für 2 Sekunden lang den Kontakt zwischen dem Klemmenbrett und...
