Gebläseeinlass
Beachten Sie bei der Wahl des Einlasses Folgendes:
• Menge und Größe der Partikel in der Luft
• Lärmpegelanforderungen
• räumliche Einschränkungen
• Sauberkeitsanforderungen des Prozesses
Motorausrichtung
Standardmäßig ist der Gebläsemotor nach rechts
ausgerichtet.
Wenn
Gebläsemotorausrichtung erforderlich ist, wenden Sie
sich bitte an das Werk.
Aufrechter linksseitiger
Leitungsanschluss

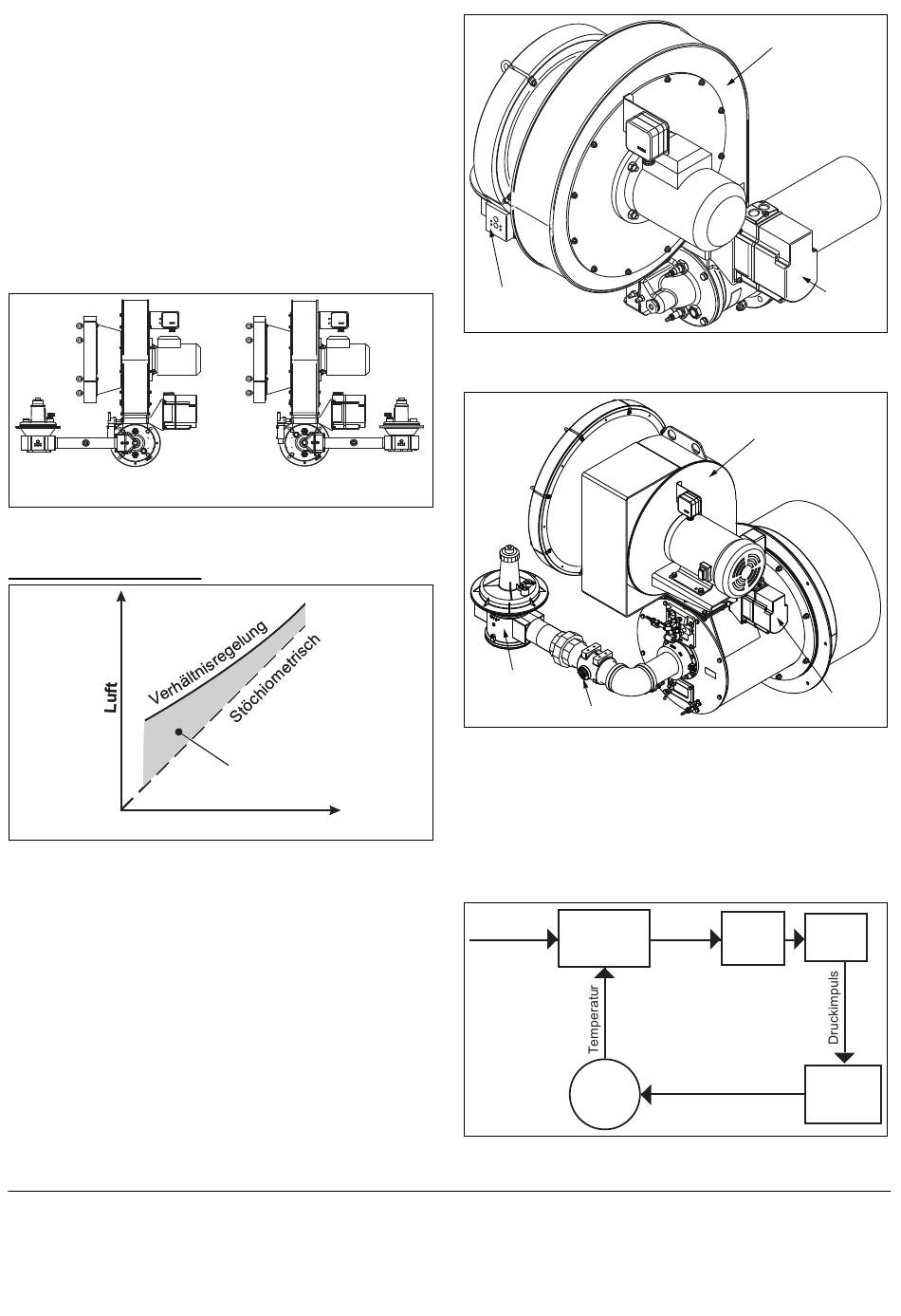

Abbildung 3.3. Wahl der Brennerkonfiguration und
Motorausrichtung
Schritt 3: Steuerung
Abbildung 3.4. Luft: Gasdurchfluss
Alle standardmäßigen RatioMatic-Brenner sind für
folgende Anforderungen ausgelegt:
• Verbrennung mit Steuerung des Luft/Gas-
Verhältnisses
• 10 - 15% Luftüberschuss bei Grosslast
• höherer Luftüberschuss bei Kleinlast
Brennersteuerung
RatioMatic-Brenner sind mit einem Verhältnisregler
ausgestattet, der das Luft/Gas-Verhältnis aufrecht erhält,
siehe Abbildung 3.4.
10
eine
linksseitige
Aufrechter rechtsseitiger
Leitungsanschluss
Luftüberschuss
Luftüberschuss
Gas
Gas
Eclipse RatioMatic Brenner, RM Serie, V5, Konstruktionsanleitung 110 DE, 3/15/2013
Verhältnisregler
Abbildung 3.5. Basiskomponenten des Brenners
(RM0050 - RM0700)
Verhältnisregler
Grosslastventil
Abbildung 3.6. Basiskomponenten des Brenners
(RM1000 - RM3000)
• Von einer (separat erhältlichen)
Prozesstemperatursteuerung wird ein Steuersignal
an den Stellmotor gesendet. (Im Informationsblatt
818C finden Sie weitere Informationen zu
Temperatursteuerungen, oder Sie wenden sich für
weitere Informationen an Eclipse.)
Einstellung-
Prozess-
steuerung
swert
Prozess
Abbildung 3.7. Basissteuerkreis
Angebautes
Gebläse
Stellmotor
Angebautes
Gebläse
Stellmotor
Luft-
Steuer-
Stell-
drossel-
motor
signal
ventil
Gasdurchfluss
Verhältnis-
regler
