- Seite 1 P/N 35010028-D-DE Magnum 1200 Magnum 1800 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Einstellen der DMX-Adresse ....................17 Freigegebene Neblfluide ......................18 Wartung ........................... 19 Reinigung..........................19 Ersetzen der Sicherungen ....................19 Zubehör ........................... 20 Montage des optionalen Hängebügels ................20 Montage des DMX-Interfaces (Magnum 1200)..............21 Fehlerbehebung ........................22 Technische Daten........................23 Notizen............................. 25... -
Seite 3: Sicherheitshinweise
Angaben auf dem Seriennummern-Schild Ihrer Magnum Nebelmaschine, bevor Sie das Gerät mit der Stromquelle verbinden. Wenn die Netzspannung und –frequenz nicht übereinstimmt, nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Martin- Händler. •... - Seite 4 Fluid über dem Gerät verschüttet haben, Trennen Sie es allpolig vom Netz und wischen es mit einem saugfähigen Tuch ab. Wenn elektronische Komponenten mit Fluid in Berührung gekommen sind, legen Sie das Gerät still und wenden Sie sich an Ihren Martin-Händler. • Entfernen Sie keine Abdeckungen und unternehmen Sie keine Reparaturversuche defekter Geräte.
- Seite 5 Rutschgefahr betreten werden können und entfernen Sie nötigenfalls das Kondensat. • Die Sichtweite soll aus Sicherheitsgründen 2 m nicht unterschreiten. • Nebelfluid enthält Glykole, die den Vorschriften für Nahrungsmittel entsprechen. Beim Verschlucken von Fluid besteht dennoch ein Gesundheitsrisiko. Trinken Sie das Fluid nicht. Bewahren Sie Nebelfluid sicher auf.
-
Seite 6: Produktübersicht

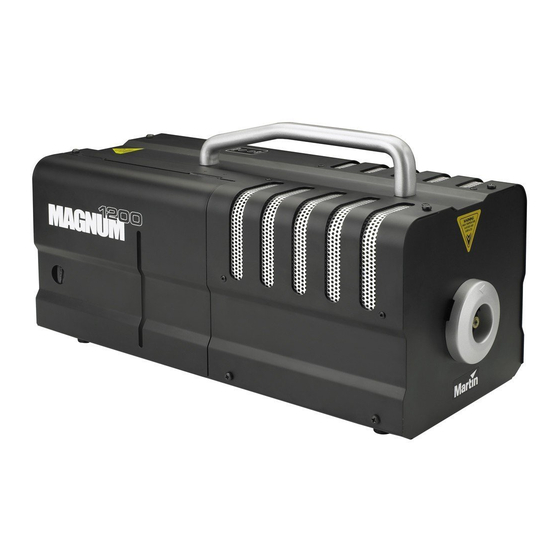

Die Magnum 1200 liefert dichten Nebel in großer Menge. Sie ist stabil, zuverlässig und erfüllt die Anforderungen jeder Diskothek und jedes Clubs. Die Magnum 1800 weist eine höhere Leistung als die Magnum 1200 auf. Sie ist für alle Umgebungen geeignet, in denen eine flexible, zuverlässige Nebelmaschine benötigt wird. -
Seite 7: Bedienelemente
B e d i e n e l e m e n t e Status-LED: Heizen (Rot) / Bereit (Grün) Dipschalter für die DMX-Adresse Fernbedienung / Link-Anschluss Netzschalter Netz- Aufbewahrungsfach anschluss für den Fluidkanister DMX-Eingang DMX-Ausgang Fluidstand- Nebeldüse Anzeige Warnung, der Nebel und die Düse sind hier sehr heiß! Produktübersicht... -
Seite 8: Schnellstart
Stellen Sie das Gerät an einen geeigneten Ort. Vor der Nebeldüse dürfen sich keine Objekte befinden. Füllen Sie den Fluidtank mit einem von Martin freigegebenem Nebelfluid (siehe Seite 18). Das Aufbewahrungsfach für den Fluid wird geöffnet, indem Sie die Abdeckung nach oben wegklappen (fassen Sie mit einem Finger in die Öffnung ziehen Sie an der Abdeckung). -
Seite 9: Installation Und Einrichtung
Stromversorgung, ob die Versorgung für die Stromaufnahme des Geräts ausgelegt ist. Das Gerät benötigt: Magnum 1200: 3,9 A bei 230V (EU) Magnum 1800: 5,2 A bei 230V (EU) Prüfen Sie, ob die lokale Netzspannung mit der auf dem Typenschild des Geräts angegebenen Spannung übereinstimmt. -
Seite 10: Betriebsvorbereitungen
B e t r i e b s v o r b e r e i t u n g e n Füllen Sie den Fluidtank mit einem von Martin freigegebenem Nebelfluid (siehe Seite 18). Das Aufbewahrungsfach für den Fluid wird geöffnet, indem Sie die Abdeckung nach oben wegklappen (fassen Sie mit einem Finger in die Öffnung... -
Seite 11: Prüfen Der Installation
• Das Bedienungspersonal ist mit den Sicherheitsvorschriften (siehe Seite 3) vertraut und in der Lage, die Vorschriften umzusetzen • Das Nebelfluid ist ein von Martin freigegebenes Fluid, siehe Seite 18 • Das Gerät ist elektrisch geerdet • Die Stromversorgung, Leitungen und Verteiler sind für die Stromaufnahme aller angeschlossenen Geräte geeignet. -
Seite 12: Fernbedienung
Fernbedienung Ü b e r s i c h t Nebelmenge /Timer- Programmierung Gerät betriebsbereit Gerät heizt Fog / Timer-Taste “Timer Aktiv” LED “Timer Aus” Taste für die Timer-Einstellung Das Gerät kann mit der Fernbedienung gesteuert werden. Folgende Funktionen stehen zur Verfügung: •... -
Seite 13: Einstellen Des Automatischen Timers
E i n s t e l l e n d e s a u t o m a t i s c h e n T i m e r s Der Timer ermöglicht die automatische Erzeugung von Nebel in periodischen Abständen. -
Seite 14: Deaktivieren Der Timer-Funktionen
D e a k t i v i e r e n d e r T i m e r - F u n k t i o n e n Wenn Sie Wert auf sehr einfache Bedienung legen, können Sie die Timer- Funktionen deaktivieren. -
Seite 15: Meldungen Der Status-Leds
M e l d u n g e n d e r S t a t u s - L E D s Die vier Status-LEDs der Fernbedienung haben folgende Bedeutungen. Die rote HEAT-LED und die grüne READY-LED befinden sich sowohl auf der Fernbedienung als auch an der Oberseite des Geräts. -
Seite 16: Dmx-Steuerung
Shows oder Architekturbeleuchtungen sehr weit verbreitet. Jede Steuerung, die ein gültiges DMX-Signal ausgibt, kann zur Steuerung der Magnum Nebelmaschinen verwendet werden. Die Magnum 1200 muss mit dem optionalen DMX-Interface ausgestattet werden, bevor sie per DMX gesteuert werden kann. A n s c h l u s s Die Magnum Nebelmaschine ist für den Anschluss der DMX Datenleitung an der... -
Seite 17: Einstellen Der Dmx-Adresse
E i n s t e l l e n d e r D M X - A d r e s s e Jedem Gerät in einem DMX-System muss eine eigene Adresse zugewiesen werden, mit der die Steuerung das Gerät ansprechen kann. Die DMX-Adresse der Magnum Nebelmaschine wird über Dipschalter eingestellt. -
Seite 18: Freigegebene Neblfluide
Das Pro Smoke High Density Fluid erzeugt sehr dichten, weißen Nebel mit sehr hohem Brechungsindex. Er löst sich langsam auf. Das Fluid ist für das intensive Vernebeln von Szenen, zur Unterstützung dramatischer Stroboskop-Effekte und die Erzeugung undurchdringlicher Nebelwände geeignet. Der SP mix ist für die Magnum 1200 nicht geeignet. -
Seite 19: Wartung
Verbinder für die Fernbedienung. Entfernen Sie die Abdeckung des Sicherungshalters und ziehen Sie die Sicherung heraus. Verwenden Sie nur Ersatzsicherungen mit identischen Kennwerten (siehe unten). Wenden Sie sich an Ihren Martin-Händler, wenn die Sicherung regelmäßig ausfällt. Magnum 1800 120V = 10AT... -
Seite 20: Zubehör
Zubehör M o n t a g e d e s o p t i o n a l e n H ä n g e b ü g e l s Der optionale Hängebügel wird mit vier M4-Schrauben an der Unterseite des Geräts befestigt. -
Seite 21: Montage Des Dmx-Interfaces (Magnum 1200)
M o n t a g e d e s D M X - I n t e r f a c e s ( M a g n u m 1 2 0 0 ) Das optionale DMX-Interface ersetzt die Blindplatte an der Rückseite der Magnum 1200. GEFAHR! Trennen Sie das Gerät allpolig vom Netz, bevor Sie die Blindplatte entfernen! Spannungsführende Teile! -
Seite 22: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache(n) Abhilfe Betriebstemperatur noch Warten Sie 10 bis 15 nicht erreicht. Minuten Schalten Sie das Gerät ein. Das Gerät erzeugt keinen Gerät nicht eingeschaltet, Aktivieren Sie die Heizblöcke Nebel, wenn die FOG-Taste Heizblock nicht aktiv. durch Drücken der FOG- gedrückt wird.... -
Seite 23: Technische Daten
Technische Daten M a g n u m 1 2 0 0 M a g n u m 1 8 0 0 A b m e s s u n g e n u n d G e w i c h t Länge .............. - Seite 24 Hängebügel Magnum 1800 ...............P/N 92610011 DMX-Interface..................P/N 91612011 Nebelleitsystem, Magnum-Serie ............P/N 92625009 B e s t e l l i n f o r m a t i o n Martin Magnum 1200 Nebelmaschine 230V........P/N 92228911 Martin Magnum 1800 Nebelmascine 230V........P/N 92229011 Martin Fernsteuerung.................P/N 92765032...
-
Seite 25: Notizen
Notizen Notizen... - Seite 28 Martin Professional A/S,Olof Palmes Allé 18, DK-8200,Aarhus N Phone: +45 87 40 00 00 Internet: www.martin.com...
