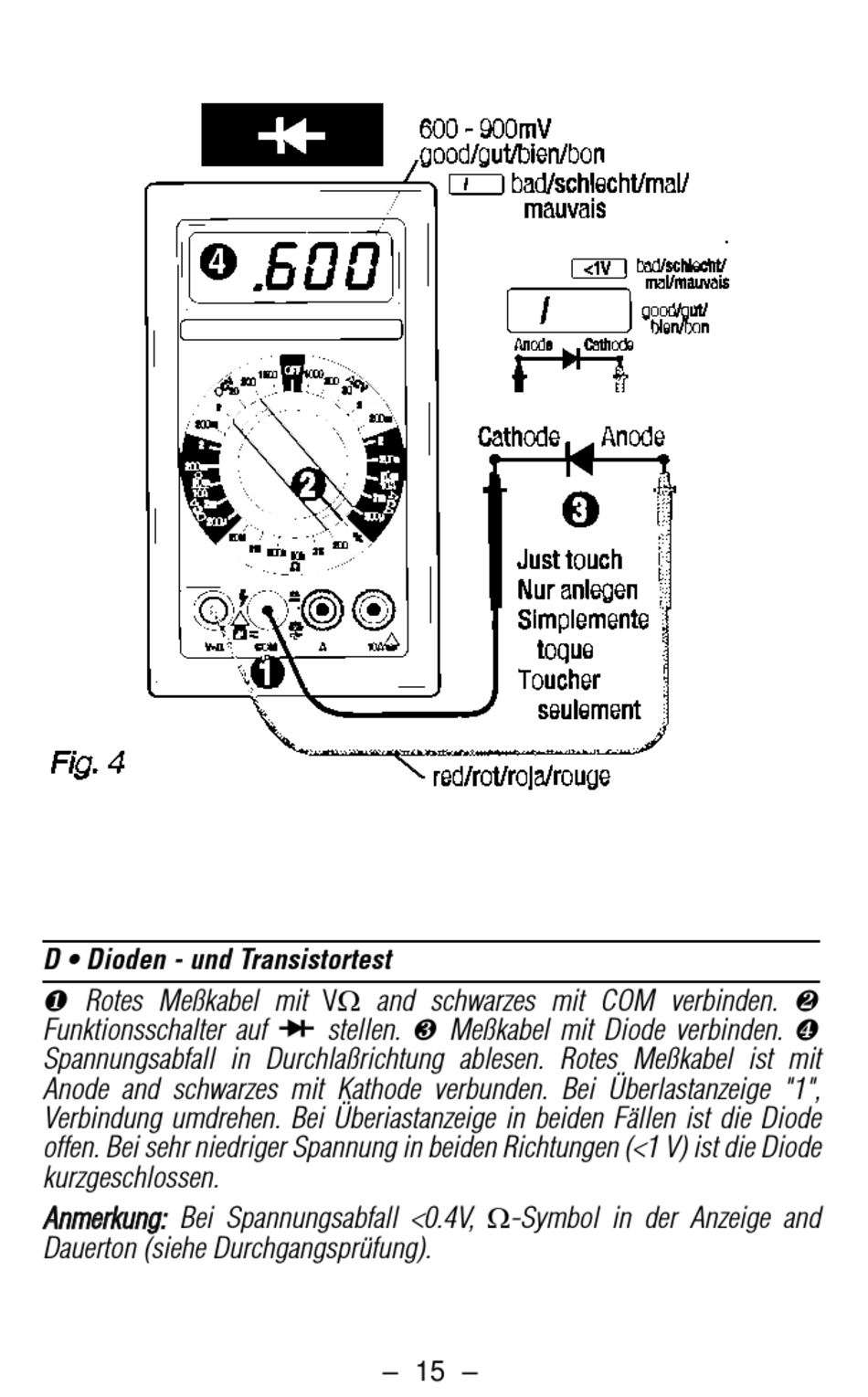

D • Dioden - und Transistortest
Rotes Meßkabel mit VW and schwarzes mit COM verbinden.
Funktionsschalter auf G stellen.
Meßkabel mit Diode verbinden.
Spannungsabfall in Durchlaßrichtung ablesen. Rotes Meßkabel ist mit
Anode and schwarzes mit Kathode verbunden. Bei Überlastanzeige "1",
Verbindung umdrehen. Bei Überiastanzeige in beiden Fällen ist die Diode
offen. Bei sehr niedriger Spannung in beiden Richtungen (<1 V) ist die Diode
kurzgeschlossen.
A A n n m m e e r r k k u u n n g g : : Bei Spannungsabfall <0.4V, W -Symbol in der Anzeige and
Dauerton (siehe Durchgangsprüfung).
– 15 –
