Enerdis ELOG Benutzerhandbuch

Web-box-datenlogger
Vorschau ausblenden Andere Handbücher für ELOG:
Diese Anleitung herunterladen
Inhaltsverzeichnis
0
01/09/2013
2
1
04/10/2013
3
ELOG
Web-Box-Datenlogger
Benutzerhandbuch
4
5
6
MS3-7533
7
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Enerdis ELOG

Inhaltszusammenfassung für Enerdis ELOG

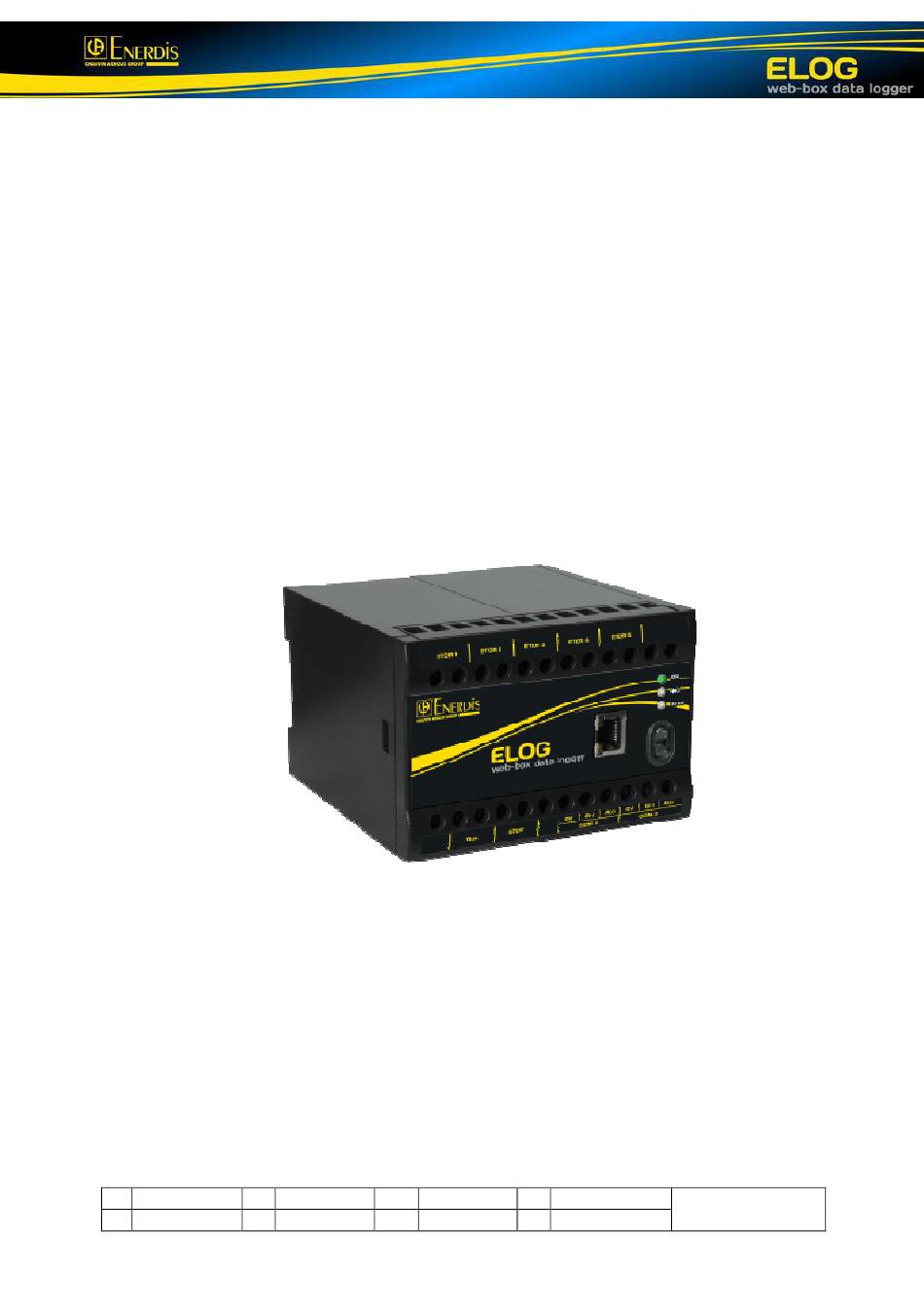

  • Seite 1 ELOG Web-Box-Datenlogger Benutzerhandbuch 01/09/2013 MS3-7533 04/10/2013...

  • Seite 2: Inhaltsverzeichnis

    Voraussetzungen ............... 24 Vorgehensweise................. 24 Einleitung ................3 XIII. EXPORTIEREN EINER KONFIGURATION Allgemeine Schutzmaßnahmen ......... 4 GARANTIE, HAFTUNG UND GEISTIGES AUS DEM ELOG .......... 26 EIGENTUM ........... 5 Voraussetzungen ............... 26 Vorgehensweise................. 26 II.1 Garantie ................5 XIV. KONFIGURATION DER RS485-PORTS A II.2...

  • Seite 3: Sicherheit

    SICHERHEIT Einleitung Wir danken Ihnen für den Kauf unseres ELOG-Datenloggers und Ihr Vertrauen in unser Produkt. Für eine effektive Nutzung Ihres Geräts: Lesen Sie die vorliegende Bedienungsanleitung vor dem Einbau und der Verwendung des Geräts sorgfältig durch. Halten Sie die darin aufgeführten Vorsichtsmaßnahmen ein.

  • Seite 4: Allgemeine Schutzmaßnahmen

    I.2.2 Maßnahmen gegen elektrische Störquellen Der ELOG arbeitet zwar auch unter Einfluss von elektrischen und elektromagnetischen Störungen einwandfrei, trotzdem sollten sich Geräte, die starke elektrische Störungen erzeugen (Schütze mit hoher Leistung, Sammelschienen) nicht in unmittelbarer Nähe befinden. Die Qualität der Datenübertragung über den Datenbus hängt in starkem Maße von der Einhaltung dieser...

  • Seite 5: Garantie, Haftung Und Geistiges Eigentum

    II.2 Eigentumsrechte Alle Handbücher und Dokumentationen sind das Eigentum der Gesellschaft ENERDIS und werden unter dem Vorbehalt aller Rechte durch das Urheberrecht geschützt. Sie dürfen weder in Teilen noch als Ganzes auf welche Weise und in welcher Form auch immer vertrieben, übersetzt oder verviel- fältigt werden...

  • Seite 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG III. ALLGEMEINES III.1 Lieferumfang Das Gerät wird gemäß Ihrer Bestellung geliefert. Die Lieferung umfasst mindestens: Bezeichnung Menge ELOG-Gerät Installationskurzbeschreibung III.2 Optionale Zubehörteile Bezeichnung Anmerkung Art-Nr. Teilesatz für Schaltschrankeinbau Zum Einbau in die Schrankwand ACCT1007 Benutzerhandbuch ELOG MS3-7533-01...

  • Seite 7: Gerätevorstellung

    Industriekonzerne mit eigenem Energienetz, das aufgrund seiner Komplexität und der Verwendung eines Energiemixes eine genaue Überwachung und Bewirtschaftung erfordert. Für die Auswertung von Daten, die vom ELOG erfasst und gespeichert wurden, gibt es verschiedene Möglichkeiten: Integrierte Webseiten: für die Konfiguration und Initialisierung des ELOG und das Anzeigen der Variablen der ModBus- und ModBus/TCP-Geräte.
  • Seite 8 ELOG gespeicherten und archivierten Daten ermöglicht (Eonline2 wird von ENERDIS herausgeben und vertrieben). Excel-Tabellenkalkulation: Bereitstellung eines Excel-Makros für die Übertragung der Daten und ihre Darstellung in Tabellen und Grafiken. Über ein Eingabe-Fenster können die zu analysierenden Geräte, Variablen und Zeiträume festgelegt werden.

  • Seite 9: Einbau

    Betrieb normalerweise in horizontaler Lage montiert. Befestigung an DIN-Hutschiene Bohrplan für die Befestigung mit Schrauben Zum Befestigen Zum Entfernen 4 Löcher Abmessungen des ELOG: 120,5 x 120 x 81 mm (T x B x H) Benutzerhandbuch ELOG MS3-7533-01...

  • Seite 10: Anschluss

    ANSCHLUSS In diesem Abschnitt werden die Eingänge und Buchsen des ELOG, ihr Anschluss und ihre Funktion, sowie die zu verwendenden Kabel erläutert. Vorbemerkungen Zulässige Höchstwerte Beachten Sie, dass ein Überschreiten der zulässigen Höchstwerte zu einer Beschädigung des Geräts führen kann.

  • Seite 11: Stromversorgung Des Elog

    IV.2 Stromversorgung des ELOG IV.2.1 Anschluss Der Stromkreis für die Stromversorgung muss auf jeden Fall durch eine Schmelzsicherung oder einen Sicherungsautomaten abgesichert sein. Die Stromzufuhr des ELOG erfolgt über die mit „Aux“ gekennzeichneten Anschlüsse. IV.2.2 Technische Daten Stromversorgung Technische Daten...

  • Seite 12: Der Ethernet-Port (Port C)

    HTTP-Protokoll verwenden (Überwachung mit E. Online, Fernablesung und Darstellung in Tabellenkalkulationsprogrammen usw.). IV.4.2 Anschluss Dem ELOG stehen für den Datenaustausch mit anderen Geräten zwei Betriebsmodi zur Verfügung: Die entfernten Geräte werden direkt mit dem Die entfernten Geräte werden indirekt mit...

  • Seite 13: Die Rs485-Ports (Ports A Und B)

    IV.5 Die RS485-Ports (Ports A und B) IV.5.1 Einleitung Der ELOG ist mit 2 digitalen RS485-Eingängen (RS485 A und RS485 B) ausgestattet, die das Protokoll ModBus/JBus im Master-Modus verwenden. Damit ist es dem ELOG möglich, mit Multifunktions- geräten verschiedener Hersteller, die über das ModBus-Netzwerk angeschlossen sind, zu kommunizieren.
  • Seite 14 In einem Segment des RS485-Netzwerks dürfen maximal 31 Geräte angeschlossen werden. Durch den Einsatz von Bus-Repeatern und –Verstärkern für RS485-ModBus kann ein RS485-Netzwerk eine größere Länge als 1,2 km abdecken und mehr als 31 Geräte bedienen. Beispiel für eine Topologie: Benutzerhandbuch ELOG MS3-7533-01...
  • Seite 15 IV.5.6 Anschluss in gestörtem Umfeld Mit Schirmung Treten in der Umgebung besonders starke elektrische Störungen auf, ist ein geschirmtes Twisted- Pair-Kabel zu verwenden und die Schirmung des Kabels mit dem 0 V-Anschluss des ELOG zu verbinden. Mit Schirmung und Widerständen (Polarisierung und Last) Zur Verbesserung der Datenübertragung in einer gestörten Umgebung kann die Leitung an einem...

  • Seite 16: Digitaleingänge

    IV.6 Digitaleingänge IV.6.1 Einleitung Der ELOG verfügt über 5 unabhängige Digitaleingänge. Sie sind mit ETOR1 bis ETOR5 gekennzeichnet. Sie arbeiten im Zählimpuls-Modus , d. h. an jeden dieser Eingänge können alle nach diesem Prinzip arbeitenden Geräte (Wasser-, Gas-, Stromzähler, Messfühler) angeschlossen werden, solange sie die folgenden Kenngrößen aufweisen:...

  • Seite 17: Der Digitalausgang

    IV.6.2 Anschluss der Digitaleingänge Für den elektrischen Anschluss der Digitaleingänge des ELOG wird eine externe Gleichspannungs- quelle benötigt. Die Signaleingänge wie gezeigt anschließen: Beispiel für den Anschluss von Digitaleingängen im Impulszähl- Stromversorgung Modus. Ein Beachten der Polarität der Anschlüsse ist nicht erforderlich.

  • Seite 18: Datenerfassungsmodus

    ELOG eingestellt sind. Daten mit einem Speicherintervall unter 1 Minute stehen, wenn das ELOG für mehr als 3 Tage nicht angeschlossen war, nicht mehr zur Verfügung. Daten mit einem Speicherintervall über 1 Minute stehen, wenn das ELOG für mehr als 3 Monate nicht angeschlossen war, nicht mehr zur Verfügung.

  • Seite 19: Technische Und Funktionelle Einschränkungen Des Elog

    TECHNISCHE UND FUNKTIONELLE EINSCHRÄNKUNGEN DES ELOG Treiber: Max. Anzahl der Treiber: 100 Maximale Anzahl der Variable die pro Treiber konfigurierbar sind: 30 Maximale Anzahl der Variable die pro Treiber konfigurierbar sind: 10 Messstelle: Maximale Anzahl der konfigurierbaren Messstellen: 100 Gespeicherte Variablentypen: Zählerstandsvariable...

  • Seite 20: Integrierte Webseiten

    Ein Bereich, in dem alle Aktionen aufgeführt sind, die bei der betreffenden Messstelle durchführbar sind. Die Navigation innerhalb des ELOG erfolgt über das Menü im oberen Seitenbereich. Auf die Gesamtheit der Funktionen des ELOG kann nur über diese Web-Seiten zugegriffen werden.

  • Seite 21: Herstellen Der Verbindung Zu Einem Elog

    In diesem Abschnitt wird erläutert, wie über einen Internet-Browser eine Verbindung zum ELOG hergestellt wird. Voraussetzungen Ein Internet-Browser und der Zugang zum Netzwerk, an das der ELOG angeschlossen ist, müssen zur Verfügung stehen. Vorgehensweise Die Standard-IP-Adresse des ELOG ist 192.168.0.2 (Maske: 255.255.0.0).

  • Seite 22: Konfigurieren Des Ethernet-Ports

    KONFIGURIEREN DES ETHERNET-PORTS In diesem Abschnitt wird die Konfiguration des ELOG-Ethernet-Netzwerks (Port C) beschrieben. Voraussetzungen Der Computer ist mit dem ELOG über ein Crossover-Kabel verbunden und es wurde eingeloggt. Vorgehensweise Auf „System > Ethernet Port“ klicken. Obligatorische Eingaben: o Hostbezeichnung des ELOG im Netzwerk.

  • Seite 23: Einstellen Von Datum Und Uhrzeit

    EINSTELLEN VON DATUM UND UHRZEIT In diesem Abschnitt wird erläutert, wie Datum und Uhrzeit am ELOG eingestellt werden. Voraussetzungen Auf den ELOG kann zugegriffen werden und der Computer ist mit den integrierten Webseiten verbunden. Vorgehensweise Auf „System > Datum“ klicken.

  • Seite 24: Importieren Einer Konfiguration

    Schlüssel: • das betreffende Element wird durch das importierte ersetzt • alle Elemente mit einem Schlüssel, der bisher im ELOG noch nicht verwendet wurde, werden hinzugefügt Die Änderung eines Elements (Messstelle, Treiber oder Variable) im ELOG führt nicht zu einer Änderung des Schlüssels.
  • Seite 25 Auf „Import“ klicken. Durch die Nachricht ‚Konfiguration ist aktualisiert‘ wird die korrekte Durchführung des Imports bestätigt. Der Import kann geprüft werden, indem man auf „Konfiguration > Messstellen“ klickt, falls eine Konfiguration importiert wurde, bzw. auf „Konfiguration > Treiber“, falls Treiber importiert wurden. Benutzerhandbuch ELOG MS3-7533-01...

  • Seite 26: Exportieren Einer Konfiguration Aus Dem Elog

    In diesem Abschnitt wird erläutert, wie eine Liste von Messstellen und / oder Treibern aus dem ELOG exportiert werden kann. Voraussetzungen Auf den ELOG kann zugegriffen werden und der Computer ist mit den integrierten Webseiten verbunden. Vorgehensweise Auf „Konfiguration austauschen > Konfiguration exportieren“ klicken.

  • Seite 27: Konfiguration Der Rs485-Ports Aund B

    KONFIGURATION DER RS485-PORTS A UND B In diesem Abschnitt wird erläutert, wie die RS485-Ports des ELOG konfiguriert werden. Voraussetzungen Auf den ELOG kann zugegriffen werden und der Computer ist mit den integrierten Webseiten verbunden. Vorgehensweise Auf „Kommunikation > Ports RS485 A und B“ klicken.

  • Seite 28: Konfiguration Der Digitaleingänge

    KONFIGURATION DER DIGITALEINGÄNGE In diesem Abschnitt wird erläutert, wie die Digitaleingänge (Zählimpulsmodus) des ELOG konfiguriert werden. Voraussetzungen Auf den ELOG kann zugegriffen werden und der Computer ist mit den integrierten Webseiten verbunden. Vorgehensweise Auf „Konfiguration > Digital “ klicken. Auf das Symbol auf der Linie des Digitaleingangs (1 bis 5) klicken, der konfiguriert werden soll.

  • Seite 29: Erstellen Eines Modbus-Treibers

    Ein Treiber setzt sich aus Variable und/oder Variable zusammen. Voraussetzungen Auf den ELOG kann zugegriffen werden und der Computer ist mit den integrierten Webseiten verbunden. Hersteller und Modell des zu betreibenden Geräts sind bekannt. Die Speicher-Mappingstruktur der Tabelle der Messgrößen des auszuwertenden Geräts ist bekannt.
  • Seite 30 Folgende Aktionen sind möglich: o Durch Klicken auf einen Treiber „löschen“, o Durch Klicken auf die Einstellungen eines Treibers „ändern“, o Durch Klicken auf einen Treiber „kopieren“, WICHTIG: Ein Treiber, der einer Messstelle zugewiesen ist, kann nicht gelöscht werden. Benutzerhandbuch ELOG MS3-7533-01...

  • Seite 31: Vorgehensweise Zum Erstellen Einer Einfachen Variable

    1-2-3-4 (Little-Endian): niedrigstwertiges Byte an der ersten Speicheradresse, 3-4-1-2. o Durch „Maske“ kann nur ein Teil einer Variablen gelesen werden (Bsp.: um die ersten 8 Bits einer 32-Bit-Big-Endian-Variable zu verwenden, muss die Maske 00000000- 00000000-00000000-11111111 in Binärdarstellung oder 000000FF in Hexadezimal- darstellung verwendet werden). Benutzerhandbuch ELOG MS3-7533-01...
  • Seite 32 „Offset“: Wert, der zur Variable addiert wird (Standardwert: 0). o Lesbarkeit der Variablen: für das Feld „Lesbarkeit der Variable“ die Einstellung „Ja“ wählen, falls die Variable auf der Webseite des ELOG angezeigt werden muss. o Eine regelmäßige Zählerstandserfassung der Variablenwerte zulassen oder ableh- nen.

  • Seite 33: Vorgehensweise Zum Erstellen Einer Kombinierten Variable

    Variablen weiter ergänzt werden. Folgende Aktionen sind in der Liste der kombinierten Variablen möglich: o Durch Klicken auf eine kombinierte Variable „löschen“, o Durch Klicken auf eine kombinierte Variable „ändern“, o Durch Klicken auf eine kombinierte Variable „kopieren“. Benutzerhandbuch ELOG MS3-7533-01...

  • Seite 34: Eine Messstelle Hinzufügen / Erfassungen Aktivieren

    Die geografische Anordnung und Funktion der verschiedenen Messstelle der Anlage wurde geplant. (Ebenen 1, 2, 3, 4 und Kategorie). Auf den ELOG kann zugegriffen werden und der Computer ist mit den integrierten Webseiten verbunden. Der Treiber des Geräts, das die Messstelle repräsentiert, wurde erstellt und/oder der zugehörige Digitaleingang wurde konfiguriert.
  • Seite 35 „Zählerstandserfassung“ aktivieren oder deaktivieren. Wird die Option „Aktiv“ gewählt, werden alle Werte der Zählerstandsvariablen des Digitaleingangs chronologisch erfasst. „Erfassungsintervall der Zählerstände“ festlegen (Einstellungs- optionen: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 Minuten). Benutzerhandbuch ELOG MS3-7533-01...
  • Seite 36 Wird das Browserfenster neu geladen, erscheinen die Namen aller Messstellen in alphabetischer Reihenfolge. Folgende Aktionen sind in der Liste der Messstellen möglich: o Durch Klicken auf eine Messstelle „löschen“, o Durch Klicken auf eine Messstelle „ändern“, o Durch Klicken auf eine Messstelle „kopieren“. Benutzerhandbuch ELOG MS3-7533-01...

  • Seite 37: Anzeige Der Messwerte Einer Messstelle In Echtzeit

    ANZEIGE DER MESSWERTE EINER MESSSTELLE IN ECHTZEIT In diesem Abschnitt wird erläutert, wie sich die Messwerte der Geräte, die Messstellen repräsentieren, anzeigen lassen. Voraussetzungen Auf den ELOG kann zugegriffen werden und der Computer ist mit den integrierten Webseiten verbunden. Die Geräte müssen betriebsbereit sein. Eine Messstelle muss angelegt sein.
  • Seite 38 ModBus-Adresse der Messstelle am Port. o Auf klicken, um den Kommunikationstatus zu aktualisieren. Folgende 3 Fälle können auftreten: Die Kommunikation mit dem Gerät war erfolgreich. Status konnte vom ELOG nicht ermittelt werden. Die Kommunikation mit dem Gerät schlug fehl. Benutzerhandbuch ELOG MS3-7533-01...
  • Seite 39 Im Bereich klicken. Dadurch wird ein Popup-Fenster geöffnet und die dem Treiber (oder dem Digitaleingang) der Messstelle zugewiesen Messgrößen werden angezeigt. Benutzerhandbuch ELOG MS3-7533-01...

  • Seite 40: Löschen Von Erfassten Daten

    LÖSCHEN VON ERFASSTEN DATEN In diesem Abschnitt wird erläutert, wie erfasste Daten einer oder mehrerer Messstellen gelöscht werden. Voraussetzungen Auf den ELOG kann zugegriffen werden und der Computer ist mit den integrierten Webseiten verbunden. Eine Messstelle muss angelegt sein. Vorgehensweise Auf „Konfiguration >...
  • Seite 41 Die erfassten Werten aller Messstellen werden im Bereich durch ein Klicken auf das Symbol unter der Zelle „Aktionen“ gelöscht. In der letzen Zeile der Liste wird mit der Nachricht „Alle erfassten Werte der Messstelle erfolgreich gelöscht“ angezeigt, dass die Löschung erfolgte. Benutzerhandbuch ELOG MS3-7533-01...

  • Seite 42: Messstellen Löschen

    MESSSTELLEN LÖSCHEN In diesem Abschnitt wird erläutert, wie eine, mehrere oder alle Messstellen gelöscht werden. Voraussetzungen Auf den ELOG kann zugegriffen werden und der Computer ist mit den integrierten Webseiten verbunden. Mindestens eine Messstelle muss angelegt sein. Vorgehensweise Auf „Konfiguration > Messstelle“ klicken.

  • Seite 43: Aktualisieren Der Elog-Firmware

    AKTUALISIEREN DER ELOG-FIRMWARE In diesem Abschnitt wird erläutert, wie die ELOG-Firmware importiert und aktualisiert wird. Voraussetzungen Auf den ELOG kann zugegriffen werden und der Computer ist mit den integrierten Webseiten verbunden. Der Speicherort der zu importierenden Firmware ist bekannt. Schritte Auf „System >...

  • Seite 44: Systeminformationen

    XXIII. SYSTEMINFORMATIONEN In diesem Absatz wird erläutert, wie man Systeminformationen des ELOG anzeigt. Voraussetzungen Auf den ELOG kann zugegriffen werden und der Computer ist mit den integrierten Webseiten verbunden. Vorgehensweise Auf „System > Info“ klicken. Im Fenster werden die Version des „Release“ und die „Build-Nummer“ des ELOG angezeigt.
