Demineralisiertes Heizwasser
ist perfekt für jede Anlage
Wasser-Messcomputer
Der ELYSATOR® Wasser-Messcomputer kontrolliert
permanent
die
Durchfluss sowie die Temperatur von technischem
Wasser. Verbunden mit einem USB-Kabel und den
passenden Transmittern können die Daten einfach auf
dem Computer mittels der dazugehörenden Software
überprüft werden.
elektrische
Leitfähigkeit,
Installation
Funktion
Betrieb
Service
Entspricht VDI 2035
SWKI BT 102-01
den
www.elysator.com
swiss made
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für elysator elysator
Inhaltszusammenfassung für elysator elysator
- Seite 1 Anlage Funktion Betrieb Service Wasser-Messcomputer Entspricht VDI 2035 SWKI BT 102-01 Der ELYSATOR® Wasser-Messcomputer kontrolliert permanent elektrische Leitfähigkeit, Durchfluss sowie die Temperatur von technischem www.elysator.com Wasser. Verbunden mit einem USB-Kabel und den passenden Transmittern können die Daten einfach auf dem Computer mittels der dazugehörenden Software...
-
Seite 2: Inhaltsverzeichnis
Lassen Sie Wasser durch den Messcomputer laufen. Das Gerät zeigt dann automatisch Leitfähigkeit, Durchfluss und Temperatur an der LCD-Anzeige an. Schließen Sie die gewünschten Optionen an. (externe Stromversorgung, Transmitter, Magnetventil) Die Anschlüsse sind in der Anleitung beschrieben. Änderungen vorbehalten. www.elysator.com Die aktuellste Version finden Sie auf... -
Seite 3: Produktbeschreibung

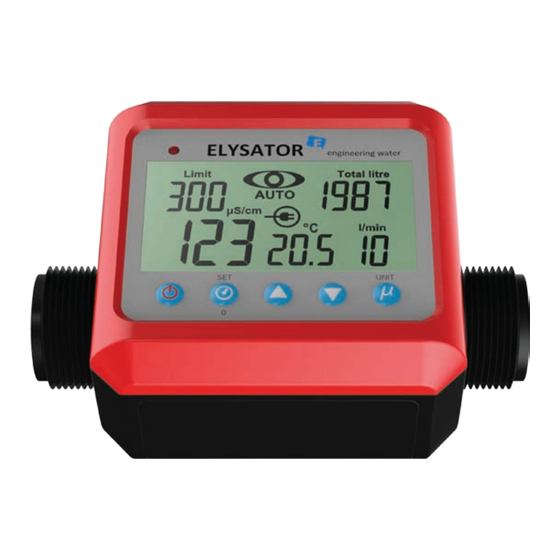

PRODUKTBESCHREIBUNG Der TDS-Messcomputer ist ein vielseitiges Gerät, mit dem elektrische Leitfähigkeit, Durchflussgeschwindigkeit, Durchflussmenge und Temperatur schnell und genau gemessen werden können. Der Messcomputer ist einfach zu bedienen, die Messung ist zuverlässig, er verbraucht wenig Strom und schont die Umwelt. WICHTIGE HINWEISE •... -
Seite 4: Anzeige
ANZEIGE LCD-Anzeige – Symbole und Beschreibung Symbol Beschreibung Anzeige des Leitfähigkeitswertes Anzeige des eingestellten Grenzwertes Anzeige für niedrigen Batterieladezustand Symbol Automatikmodus Externe Stromversorgung angeschlossen 1987 Liter Volumenstrom, gesamt oder Zwischentotal nullbar Anzeige der Durchflussgeschwindigkeit 10 l/min. 20.5 °C Temperaturanzeige Dieses Symbol wird bei zu hohem Zufluss angezeigt... -
Seite 5: Anschlüsse
ANSCHLÜSSE ⑥ ①②③④⑤ Durchflussrichtung Wasser →→→ ⑦ Bedeutung Ausgang + für 24-V-Magnetventil Ausgang - für 24-V-Magnetventil 4–20-mA-Transmitter-Ausgang (Leitfähigkeit) Erde 4–20-mA-Transmitter-Ausgang (Durchfluss) Anschluss für externe Stromversorgung (Eingang für 18-V-AC- Adapter) Micro-USB-Kommunikationsport, Computeranschluss... -
Seite 6: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG Tasten 5.1.1 Ein-/Aus-Taste Wenn Sie die Taste einmal drücken, wird die elektrische Leitfähigkeit manuell gemessen. Wenn Sie die Taste zweimal drücken, wird von der manuellen Messung auf die automatische Messung umgeschaltet (Augensymbol = Automatikmodus). Wenn Sie im Automatikmodus irgendeine Taste drücken, schaltet das Gerät zurück in den manuellen Modus. -
Seite 7: Schlafmodus
• Um den Alarm zurückzusetzen bzw. das Ventil wieder zu öffnen, beenden Sie den Automatikmodus. Setzen Sie den gewünschten Grenzwert für das Ventil wieder zurück und wechseln Sie wieder in den Automatikmodus. Das grüne Licht beginnt wieder zu blinken. 5.2.3 Schlafmodus Wenn die Durchflussmenge 0 l/min beträgt, wechselt das Gerät automatisch in den Schlafmodus. -
Seite 8: Wartung
WARTUNG In diesem Kapitel werden die grundlegenden Wartungstätigkeiten beschrieben. Dazu gehören auch die Parameterkorrektur und der Batteriewechsel. Reparatur- und Wartungstätigkeiten dürfen nur von Fachpersonal durchgeführt werden, das über die erforderlichen Informationen zu Kalibrierung, Leistungsprüfung und Wartung verfügt. Allgemeine Wartungstätigkeiten Um einen Datenverlust oder eine Beschädigung des Geräts zu vermeiden, achten Sie darauf, dass das Gerät trocken ist, wenn Sie das Gehäuse oder die Batteriefachabdeckung öffnen.
