Lance Lab AR 8 Bedienungsanleitung Seite 29

Instandhaltung: AR 8
Ausziehbare Teleskop-Lanze

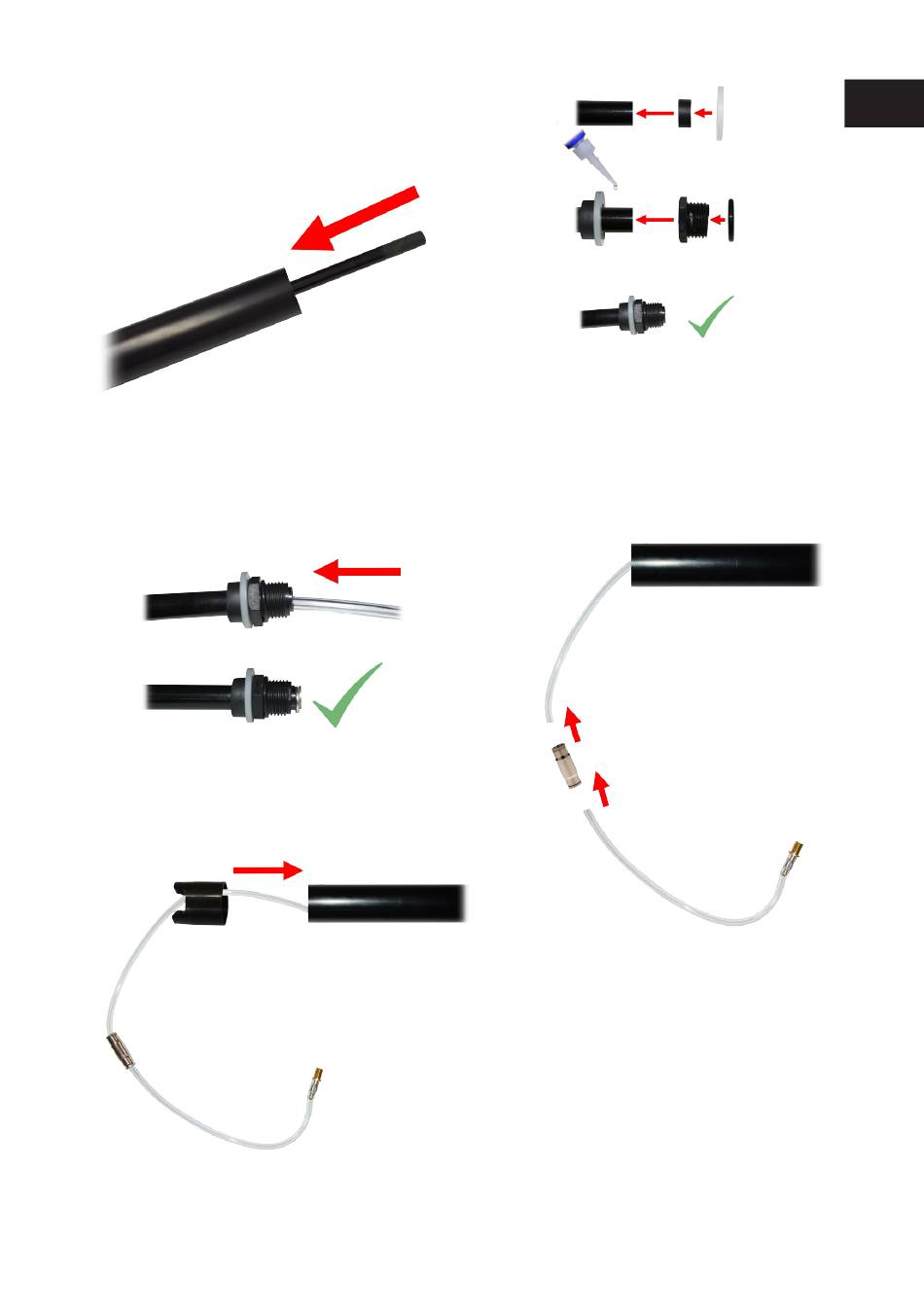

6. Schieben Sie das neue Teilsegment
in die Lanze hinein.
8. Bringen Sie das Schlauch-Set wie oben
dargestellt wieder durch die Lanze ein.
10. Bringen Sie den Gummifuß wieder an
der Lanze an.
7. Bringen Sie den neuen
Plastik-Steckanschluss (mit Gewinde)
und die Gummidichtung an Teilsegment
7 (AR38-07) an. Wir empfehlen, einen
Standard-Superkleber zu verwenden,
wenn Sie den Plastik-Steckanschluss (mit
Gewinde) für die Pulverkammer wieder
anbringen.
9. Nehmen Sie das Ende des Haupt-
Schlauch-Sets (das zuvor abgeschnitten
worden war) und drücken Sie den neuen
Steckanschluss auf. Nehmen Sie das 10
cm lange Schlauchsegment (das zuvor
abgeschnitten worden war) und das
Steckanschlussventil für den Auslöser
und drücken Sie dies auf die andere
Seite des neuen Steckanschlusses auf.
Detaillierte Videos zur
Instandhaltung finden Sie auf der
Internetseite: www.lancelab.com
DE
-29-
