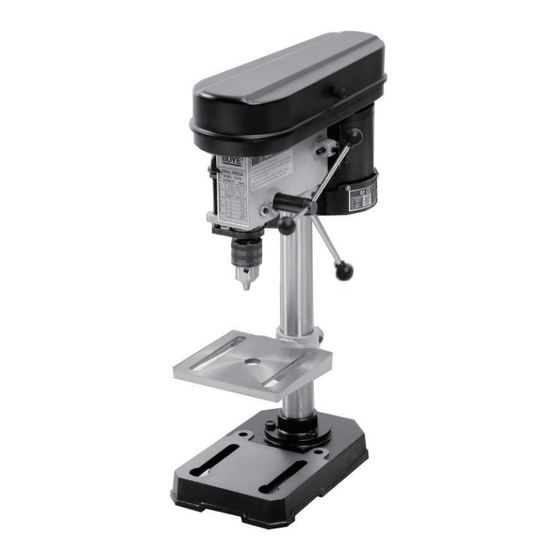

- Seite 1 Bedienungsanleitung RS PRO-Tischbohrmaschine Best.-Nr.: 181-8945 VORSICHT : Lesen und befolgen Sie vor der erstmaligen Verwendung alle Sicherheitshinweise und Anleitungen zur Bedienung. Bewahren Sie dieses Handbuch in der Nähe dieses Werkzeugs auf. rspro.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Technische Daten des Produkts ......................3 Sicherheit ............................. 4–7 Zubehör und Befestigungen ........................8 Inhalt der Versandpackung........................8–9 Zusammenbau ..........................10–11 Einstellung ............................11–12 Bedienung ............................13–14 Wartung ..............................14 Zusammenbauzeichnung ........................15 Tabelle zur Fehlerbehebung ........................16 rspro.com... -
Seite 3: Technische Daten Des Produkts
TECHNISCHE DATEN DES PRODUKTS WARNHINWEIS: Einige beim Schmirgeln, Sägen, Schleifen, Bohren und anderen Bauarbeiten entstehenden Stäube können Chemikalien enthalten, die als krebserregend oder Geburtsfehler oder andere Störungen der Fortpflanzung verursachend bekannt sind. Einige Beispiele für diese Chemikalien sind: • Blei aus Bleifarben •... -
Seite 4: Sicherheit
SICHERHEIT SICHERHEIT ALLGEMEINE SICHERHEITSVORSCHRIFTEN VOR VERWENDUNG DER TISCHBOHRMASCHINE Sicherheit ist eine Kombination aus gesundem Menschenverstand, steter Achtsamkeit und Befähigung zur Verwendung dieser Bohrmaschine. WARNHINWEIS: Zur Vermeidung von Fehlern, die zu schweren Verletzungen führen könnten, schließen Sie die Tischbohrmaschine erst an das Stromnetz an, nachdem Sie die folgenden Punkte gelesen und verstanden haben: LESEN Sie die gesamte Bedienungsanleitung vollständig durch, und machen Sie sich mit dem gesamten Inhalt der Bedienungsanleitung vertraut. -
Seite 5: Besondere Sicherheitsvorschriften Für Die Tischbohrmaschine
SICHERHEIT WARTEN SIE MASCHINEN UND WERKZEUGE SORGFÄLTIG. Halten Sie Werkzeuge scharf und sauber. Nur mit ordnungsgemäß geschärften und sauberen Werkzeugen können Sie die gewünschten Ergebnisse erzielen. Befolgen Sie die Anweisungen zum Schmieren und Wechseln von Zubehör. Verwenden Sie Maschinen und Elektrowerkzeuge NICHT in der Nähe von entflammbaren Flüssigkeiten oder Gasen. BETREIBEN SIE KEINE WERKZEUGE UND MASCHINEN, wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen, die Auswirkungen auf Ihre Fähigkeiten zur sachgemäßen Verwendung des Werkzeugs bzw. -
Seite 6: Anforderungen An Die Stromversorgung
SICHERHEIT ANFORDERUNGEN AN DIE STROMVERSORGUNG VORGABEN ZU STROMVERSORGUNG UND MOTOR WARNHINWEIS: Zur Vermeidung von elektrischen Gefahren, Brandgefahr und Schäden am Werkzeug ist der Stromkreis mit einem vorschriftsmäßigen Stromkreisschutz abzusichern. Schließen Sie dieses elektrisch betriebene Werkzeug an einen gesonderten Stromkreis an. Zur Vermeidung von Stromschlägen und Bränden sind verschlissene, eingeschnittene oder sonst wie beschädigte Netzkabel unverzüglich auszutauschen. -
Seite 7: Vorgaben Zu Verlängerungskabeln
SICHERHEIT VORGABEN ZU VERLÄNGERUNGSKABELN VERWENDEN SIE NUR ORDNUNGSGEMÄSSE VERLÄNGERUNGSKABEL. Sorgen Sie dafür, dass sich Verlängerungskabel in gutem Zustand befinden. Verwenden Sie nur Verlängerungskabel, die auf die vom Produkt verursachte Stromstärke ausgelegt sind. Ein unterdimensioniertes Kabel führt zu einem Abfall der Netzspannung und damit zu einem Leistungsverlust. Dadurch kann es zu einer Überhitzung der Maschine kommen. -
Seite 8: Zubehör Und Befestigungen
ZUBEHÖR UND BEFESTIGUNGEN / INHALT DER VERSANDPACKUNG ZUBEHÖR UND BEFESTIGUNGEN EMPFOHLENES ZUBEHÖR WARNHINWEIS: Zur Vermeidung von Verletzungen: • Verwenden Sie für diese Tischbohrmaschine nur empfohlenes Zubehör. • Folgen Sie den dem Zubehör beiliegenden Anleitungen. Eine Verwendung von unsachgemäßem Zubehör kann eine Gefahrenquelle darstellen. - Seite 9 INHALT DER VERSANDPACKUNG Zubehör Siehe Abb. 2 Griff für Vorschub 3 Sätze 1 Satz Spannfutterschlüssel 1 Satz Futter 4 Sätze Sechskantschraube 1 Satz Innensechskantschlüssel rspro.com...
-
Seite 10: Zusammenbau
ZUSAMMENBAU Abb. 1 1. Befestigen der Säule am Fuß 1.1 Stellen Sie den Fuß auf den Boden oder Tisch. 1.2 Setzen Sie die Säule in den Fuß ein. Richten Sie dabei die Bohrungen in der Säulenhalterung mit den Bohrungen im Fuß aus. 1.3 Nehmen Sie die vier langen Sechskantschrauben aus dem Beutel der Beipackteile. -
Seite 11: Einstellung
ZUSAMMENBAU / EINSTELLUNG 6. Anbauen des Bohrfutters Abb. 6 WARNHINWEIS: Vor dem Anbauen von Futter und Dorn an den Kopf der Tischbohrmaschine müssen alle Kontaktflächen mit einem nicht auf Erdöl basierenden Produkt gereinigt werden, z. B. mit Alkohol oder Lackverdünnung. Auf diese Bauteile wurde vor dem Versand Öl oder Schmierfett aufgetragen, und diese Öle und Schmierfette müssen gründlich entfernt werden. - Seite 12 EINSTELLUNG Einstellen der Tiefe des Vorschubmechanismus Tiefenkontrolle durch Stehbolzen Senken Sie die Spindelbaugruppe auf die gewünschte Tiefe, und schrauben Sie die Mutter nach unten. Wenn sich die Mutter aufgrund von Vibrationen bewegt, schrauben Sie die zweite Mutter nach unten, und arretieren Sie die Muttern in ihrer Position. Halten Sie dazu die untere Mutter, und ziehen Sie die obere Mutter fest.
-
Seite 13: Bedienung
BEDIENUNG BEDIENUNG 1. Einspannen eines Bohrers Abb. 14 Siehe Abb. 14. 1.1. Bringen Sie zuerst unbedingt den Schalter in Stellung OFF (AUS). Öffnen Sie die Spannbacken (1) mit Hilfe des Spannfutterschlüssels (2). Zum Öffnen der Spannbacken (1) müssen Sie den Spannfutterschlüssel gegen den Uhrzeigersinn drehen. -
Seite 14: Empfohlene Drehzahlen (In U/Min-1)
Empfohlene Drehzahlen (in U/min-1) Material WEICHHOLZ HARTHOLZ ACRYL MESSING ALUMINIUM STAHL SPIRALBOHRER 3–5 mm (1/16–3/16 Zoll) 3000 3000 2500 3000 3000 3000 6–10 mm (1/4–3/8 Zoll) 3000 1500 2000 1200 2500 1000 11–16 mm (7/16-5/8 Zoll) 1500 1500 1500 11–25 mm (11/16–1 Zoll) 1000 SPIRALBOHRER FÜR HOLZ 1800... -
Seite 15: Zusammenbauzeichnung
ZUSAMMENBAUZEICHNUNG Zusammenbauzeichnung 2 Alternative Bauteile. Ihre Maschine ist entweder mit Bauteil 1 oder mit Bauteil 2 ausgestattet. Alternative Bauteile. Dieses Bauteil findet sich möglicherweise nicht an Ihrer Maschine. rspro.com... -
Seite 16: Tabelle Zur Fehlerbehebung
Tabelle zur Fehlerbehebung Symptom Mögliche Ursache(n) Abhilfemaßnahme Laut im Betrieb 1. Falsche Riemenspannung 1. Riemenspannung einstellen 2. Trockene Spindel 2. Spindel schmieren 3. Lose Spindel 3. Riemenscheibenmutter festziehen 4. Lose Motor-Riemenscheibe 4. Stellschraube in der Riemenscheibe festziehen Bohrer glüht oder qualmt 1.
