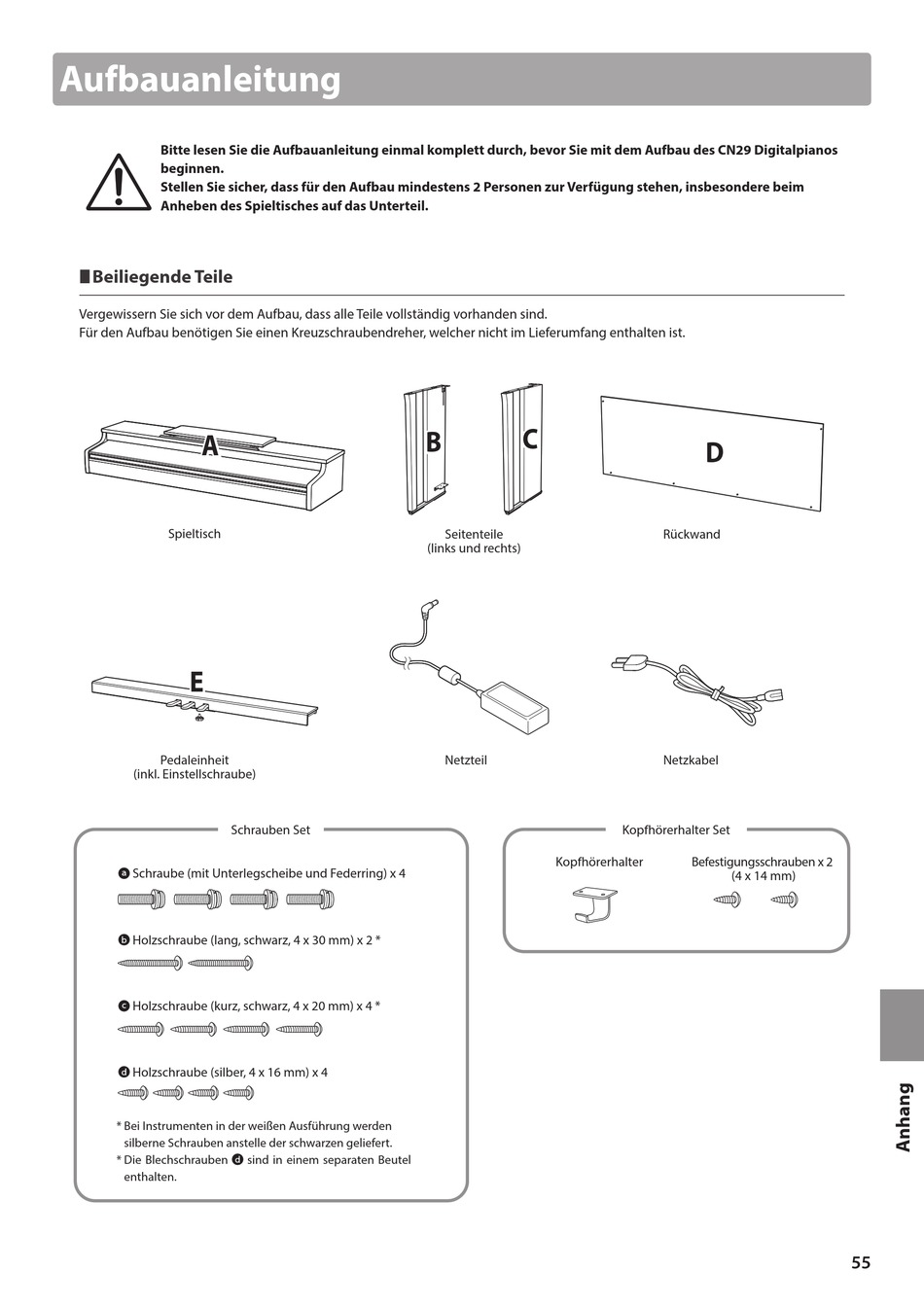

Aufbauanleitung

Bitte lesen Sie die Aufbauanleitung einmal komplett durch, bevor Sie mit dem Aufbau des CN29 Digitalpianos
beginnen.
Stellen Sie sicher, dass für den Aufbau mindestens 2 Personen zur Verfügung stehen, insbesondere beim
Anheben des Spieltisches auf das Unterteil.
 Beiliegende Teile
Vergewissern Sie sich vor dem Aufbau, dass alle Teile vollständig vorhanden sind.
Für den Aufbau benötigen Sie einen Kreuzschraubendreher, welcher nicht im Lieferumfang enthalten ist.
A
Spieltisch
E
Pedaleinheit
(inkl. Einstellschraube)
Schrauben Set
Schraube (mit Unterlegscheibe und Federring) x 4
Holzschraube (lang, schwarz, 4 x 30 mm) x 2 *
Holzschraube (kurz, schwarz, 4 x 20 mm) x 4 *
Holzschraube (silber, 4 x 16 mm) x 4
* Bei Instrumenten in der weißen Ausführung werden
silberne Schrauben anstelle der schwarzen geliefert.
* Die Blechschrauben
enthalten.
sind in einem separaten Beutel
C
B
Seitenteile
(links und rechts)
Netzteil
Kopfhörerhalter
D
Rückwand
Netzkabel
Kopfhörerhalter Set
Befestigungsschrauben x 2
(4 x 14 mm)
55
