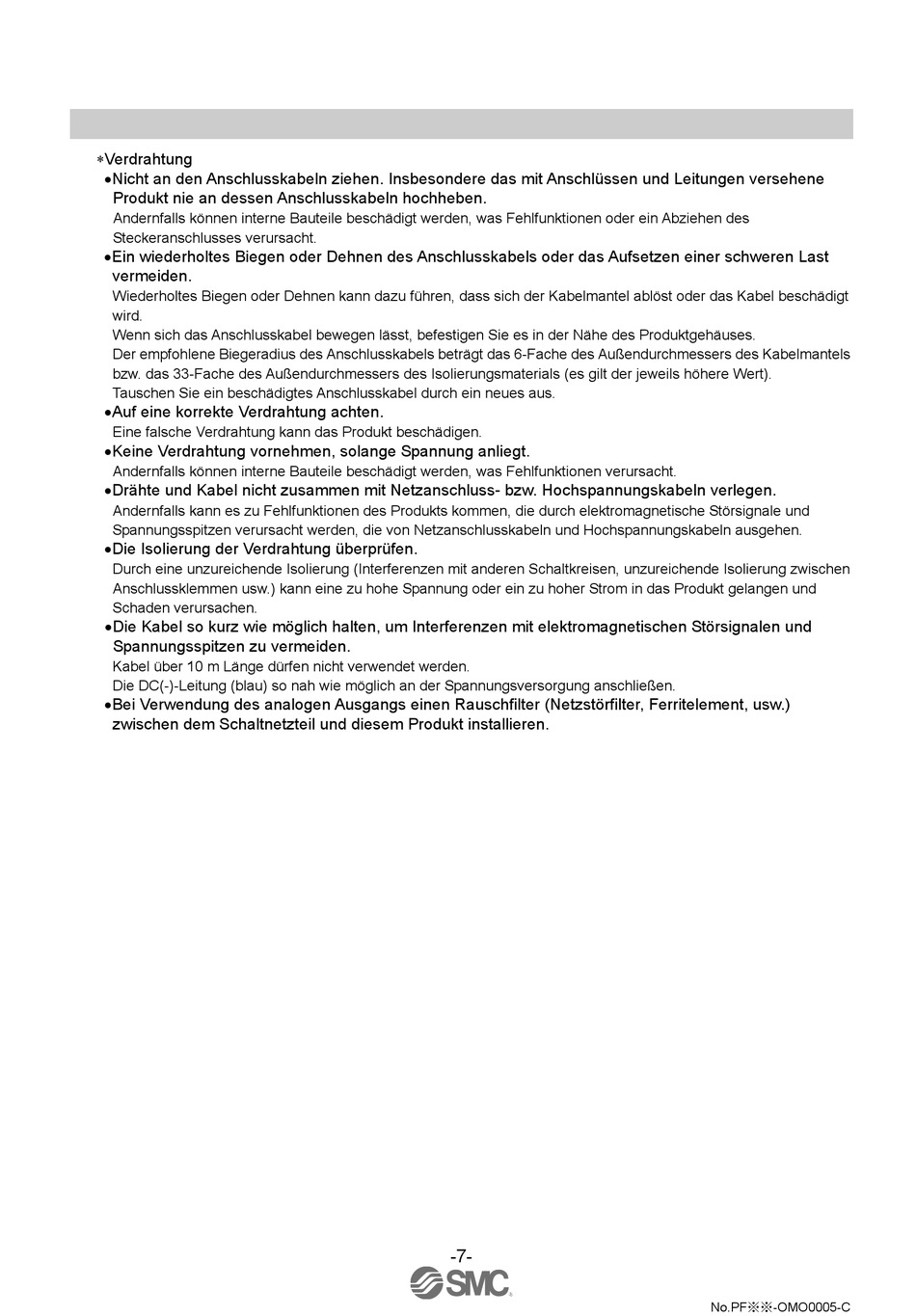

SMC PFMB7201 Bedienungsanleitung Seite 8

Verdrahtung
Nicht an den Anschlusskabeln ziehen. Insbesondere das mit Anschlüssen und Leitungen versehene
Produkt nie an dessen Anschlusskabeln hochheben.
Andernfalls können interne Bauteile beschädigt werden, was Fehlfunktionen oder ein Abziehen des
Steckeranschlusses verursacht.
Ein wiederholtes Biegen oder Dehnen des Anschlusskabels oder das Aufsetzen einer schweren Last
vermeiden.
Wiederholtes Biegen oder Dehnen kann dazu führen, dass sich der Kabelmantel ablöst oder das Kabel beschädigt
wird.
Wenn sich das Anschlusskabel bewegen lässt, befestigen Sie es in der Nähe des Produktgehäuses.
Der empfohlene Biegeradius des Anschlusskabels beträgt das 6-Fache des Außendurchmessers des Kabelmantels
bzw. das 33-Fache des Außendurchmessers des Isolierungsmaterials (es gilt der jeweils höhere Wert).
Tauschen Sie ein beschädigtes Anschlusskabel durch ein neues aus.
Auf eine korrekte Verdrahtung achten.
Eine falsche Verdrahtung kann das Produkt beschädigen.
Keine Verdrahtung vornehmen, solange Spannung anliegt.
Andernfalls können interne Bauteile beschädigt werden, was Fehlfunktionen verursacht.
Drähte und Kabel nicht zusammen mit Netzanschluss- bzw. Hochspannungskabeln verlegen.
Andernfalls kann es zu Fehlfunktionen des Produkts kommen, die durch elektromagnetische Störsignale und
Spannungsspitzen verursacht werden, die von Netzanschlusskabeln und Hochspannungskabeln ausgehen.
Die Isolierung der Verdrahtung überprüfen.
Durch eine unzureichende Isolierung (Interferenzen mit anderen Schaltkreisen, unzureichende Isolierung zwischen
Anschlussklemmen usw.) kann eine zu hohe Spannung oder ein zu hoher Strom in das Produkt gelangen und
Schaden verursachen.
Die Kabel so kurz wie möglich halten, um Interferenzen mit elektromagnetischen Störsignalen und
Spannungsspitzen zu vermeiden.
Kabel über 10 m Länge dürfen nicht verwendet werden.
Die DC(-)-Leitung (blau) so nah wie möglich an der Spannungsversorgung anschließen.
Bei Verwendung des analogen Ausgangs einen Rauschfilter (Netzstörfilter, Ferritelement, usw.)
zwischen dem Schaltnetzteil und diesem Produkt installieren.
