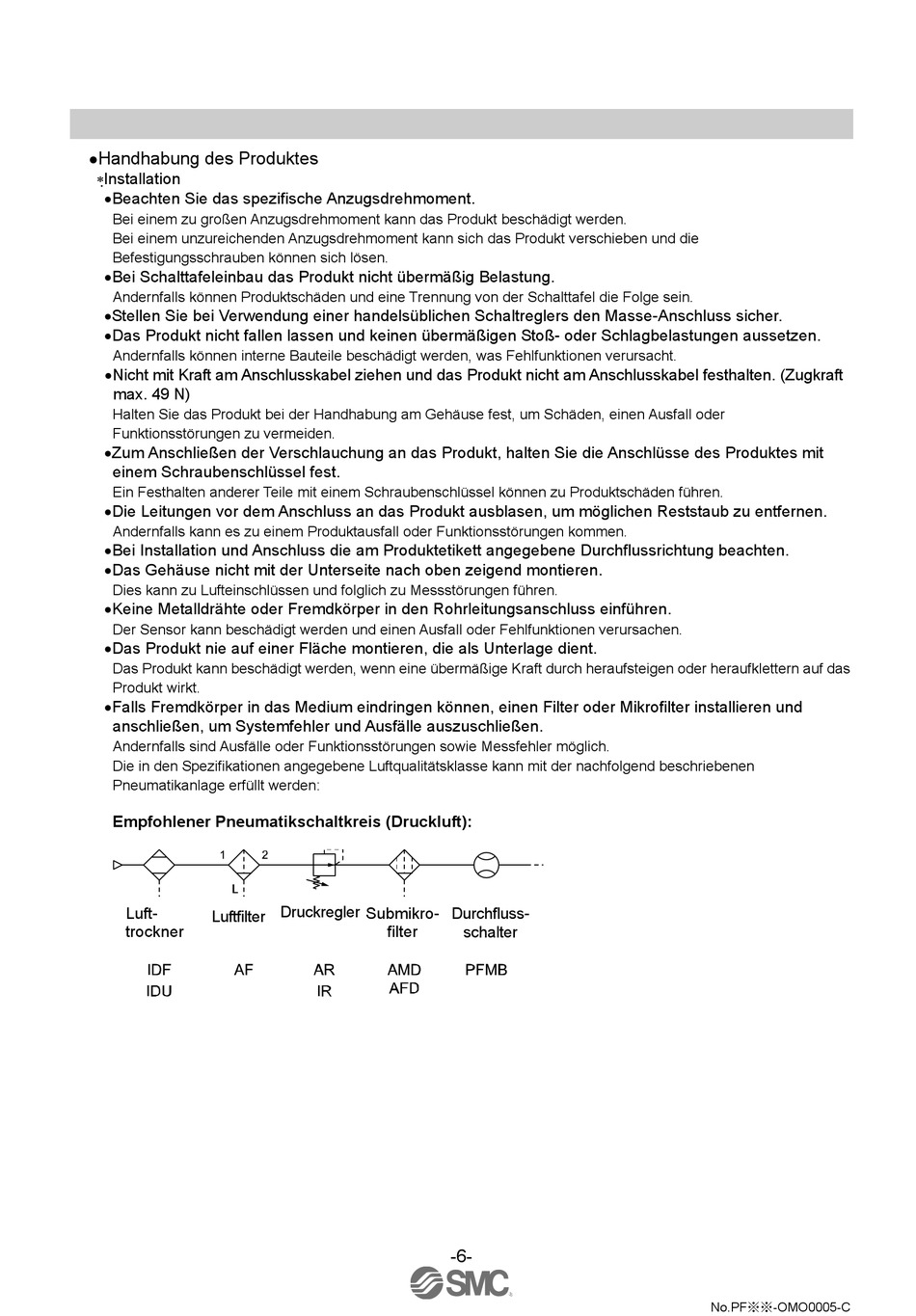

Handhabung Des Produktes; Empfohlener Pneumatikschaltkreis (Druckluft) - Smc Pfmb7201 Bedienungsanleitung

Handhabung des Produktes

●
  I nstallation
Beachten Sie das spezifische Anzugsdrehmoment.
Bei einem zu großen Anzugsdrehmoment kann das Produkt beschädigt werden.
Bei einem unzureichenden Anzugsdrehmoment kann sich das Produkt verschieben und die
Befestigungsschrauben können sich lösen.
Bei Schalttafeleinbau das Produkt nicht übermäßig Belastung.
Andernfalls können Produktschäden und eine Trennung von der Schalttafel die Folge sein.
Stellen Sie bei Verwendung einer handelsüblichen Schaltreglers den Masse-Anschluss sicher.
Das Produkt nicht fallen lassen und keinen übermäßigen Stoß- oder Schlagbelastungen aussetzen.
Andernfalls können interne Bauteile beschädigt werden, was Fehlfunktionen verursacht.
Nicht mit Kraft am Anschlusskabel ziehen und das Produkt nicht am Anschlusskabel festhalten. (Zugkraft
max. 49 N)
Halten Sie das Produkt bei der Handhabung am Gehäuse fest, um Schäden, einen Ausfall oder
Funktionsstörungen zu vermeiden.
Zum Anschließen der Verschlauchung an das Produkt, halten Sie die Anschlüsse des Produktes mit
einem Schraubenschlüssel fest.
Ein Festhalten anderer Teile mit einem Schraubenschlüssel können zu Produktschäden führen.
Die Leitungen vor dem Anschluss an das Produkt ausblasen, um möglichen Reststaub zu entfernen.
Andernfalls kann es zu einem Produktausfall oder Funktionsstörungen kommen.
Bei Installation und Anschluss die am Produktetikett angegebene Durchflussrichtung beachten.
Das Gehäuse nicht mit der Unterseite nach oben zeigend montieren.
Dies kann zu Lufteinschlüssen und folglich zu Messstörungen führen.
Keine Metalldrähte oder Fremdkörper in den Rohrleitungsanschluss einführen.
Der Sensor kann beschädigt werden und einen Ausfall oder Fehlfunktionen verursachen.
Das Produkt nie auf einer Fläche montieren, die als Unterlage dient.
Das Produkt kann beschädigt werden, wenn eine übermäßige Kraft durch heraufsteigen oder heraufklettern auf das
Produkt wirkt.
Falls Fremdkörper in das Medium eindringen können, einen Filter oder Mikrofilter installieren und
anschließen, um Systemfehler und Ausfälle auszuschließen.
Andernfalls sind Ausfälle oder Funktionsstörungen sowie Messfehler möglich.
Die in den Spezifikationen angegebene Luftqualitätsklasse kann mit der nachfolgend beschriebenen
Pneumatikanlage erfüllt werden:

Empfohlener Pneumatikschaltkreis (Druckluft):

Luftfilter Druckregler Submikro-
Luft-
trockner
Durchfluss-
filter schalter
-6-
No.PF※※-OMO0005-C
