Installationsschema
D
20-0005-IP / 43-9251

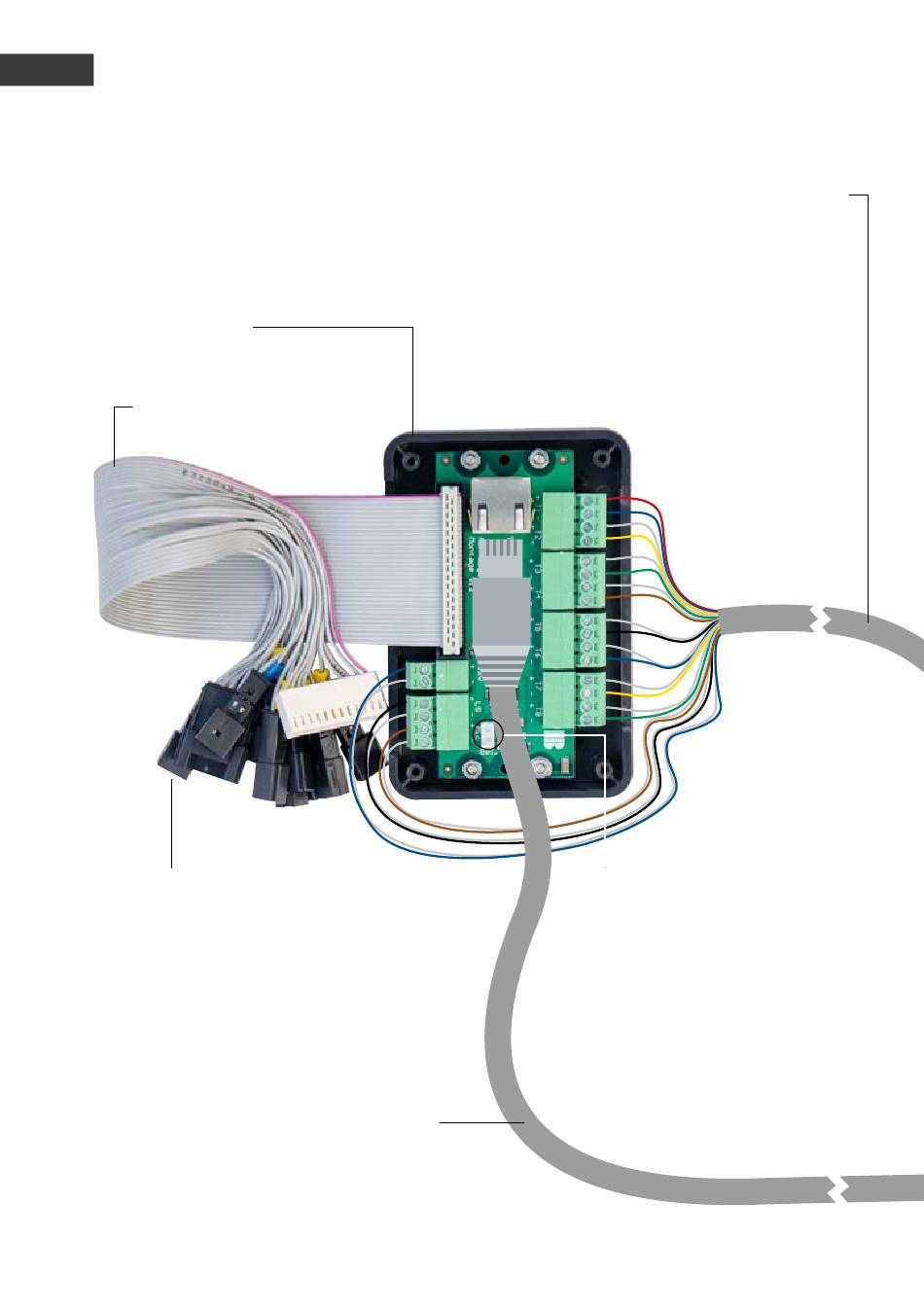

Abzweigbox 43-9251
konfektionierte
Flachbandleitung
Verbindungsstecker zum Verbinden von Laut-
sprecher*, Mikrofon*, Tasten*, Tastwahlblock*
mit der Behnke Sprechstelle. Die Verbindung
kann bis zu 3 m verlängert werden. Zu diesem
Zweck verwenden Sie bitte das Kabel mit der
Artikelnummer 20-9305.
* Bitte beachten Sie hierzu die Anleitung
„SIP-Sprechstellen Serie 5 / 10, Serie 20 / 30 / 40 / 50",
Version 3.0 (Seite 32, 33) oder höher.
Optionales 8-adriges Patchkabel (min. Cat5)
für Tastwahlblock. Die Verbindungsleitung
zwischen 43-9251 und 20-0005-IP darf eine
Länge von 50 m nicht überschreiten.
4
Die Verbindungsleitung zwischen 43-9251 und
20-0005-IP darf eine Länge von 50 m nicht über-
schreiten. Als Leitungstyp verwenden Sie bitte
min. ein IYSTY oder AYSTY-Kabel.
Der Kabelschirm muss an der Abzweigbox
43-9251 sowie auf der Anschlussplatine der
Elektronik 20-0005-IP auf die Klemme „GND"
(neben 12 V+) aufgelegt werden.
Anschluss Behnke Beschriftungs-
felder bzw. Behnke-Taster (beleuch-
tete Tasten optional möglich).
Anschlussleitung im Lieferumfang
der Behnke Module enthalten
