Schéma d'installation
F
20-0005-IP / 43-9251

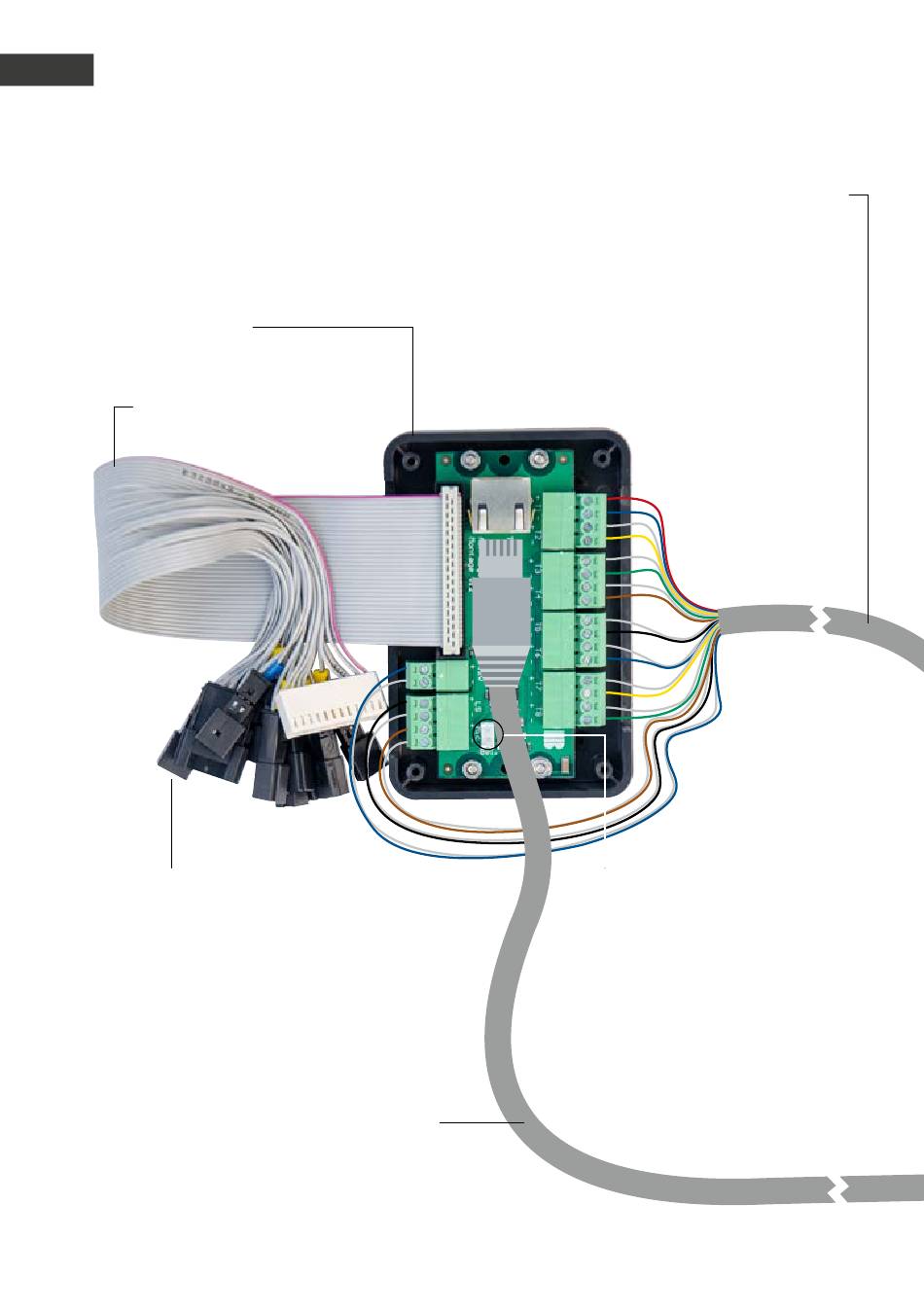

Boîtier de jonction
43-9251
Câble plat
pré-assemblé
Fiche de connexion pour le raccordement de
haut-parleurs*, microphone*, touches*, clavier*
avec le poste Behnke. Le raccord peut être
rallongé pour atteindre 3 m. Pour cela, veuillez
utiliser le câble avec la référence 20-9305.
* Respectez les consignes du manuel « Poste SIP séries 5/10,
séries 20/30/40/50 », version 3.0 (pages 32, 33) ou ultérieure.
Câble patch 8 brins (min. Cat5) en option
pour le clavier. La longueur du câble de
connexion entre 43-9251 et 20-0005-IP
ne doit pas dépasser 50 m.
16
La longueur du câble de connexion entre
43-9251 et 20-0005-IP ne doit pas dépasser
50 m. Utilisez au moins un câble de type IYSTY
ou AYSTY.
Le blindage du câble doit être accroché au boî-
tier de jonction 43-9251 ainsi qu'à la platine de
raccordement de l'électronique 20-0005-IP sur
la borne « GND » (à côté de la prise 12 V+).
Connexion Behnke Champs
d'étiquetage ou Bouton-poussoir
Behnke (éclairé) possible en option).
Câble de raccordement inclus dans
la livraison des modules Behnke
www.behnke-online.de
