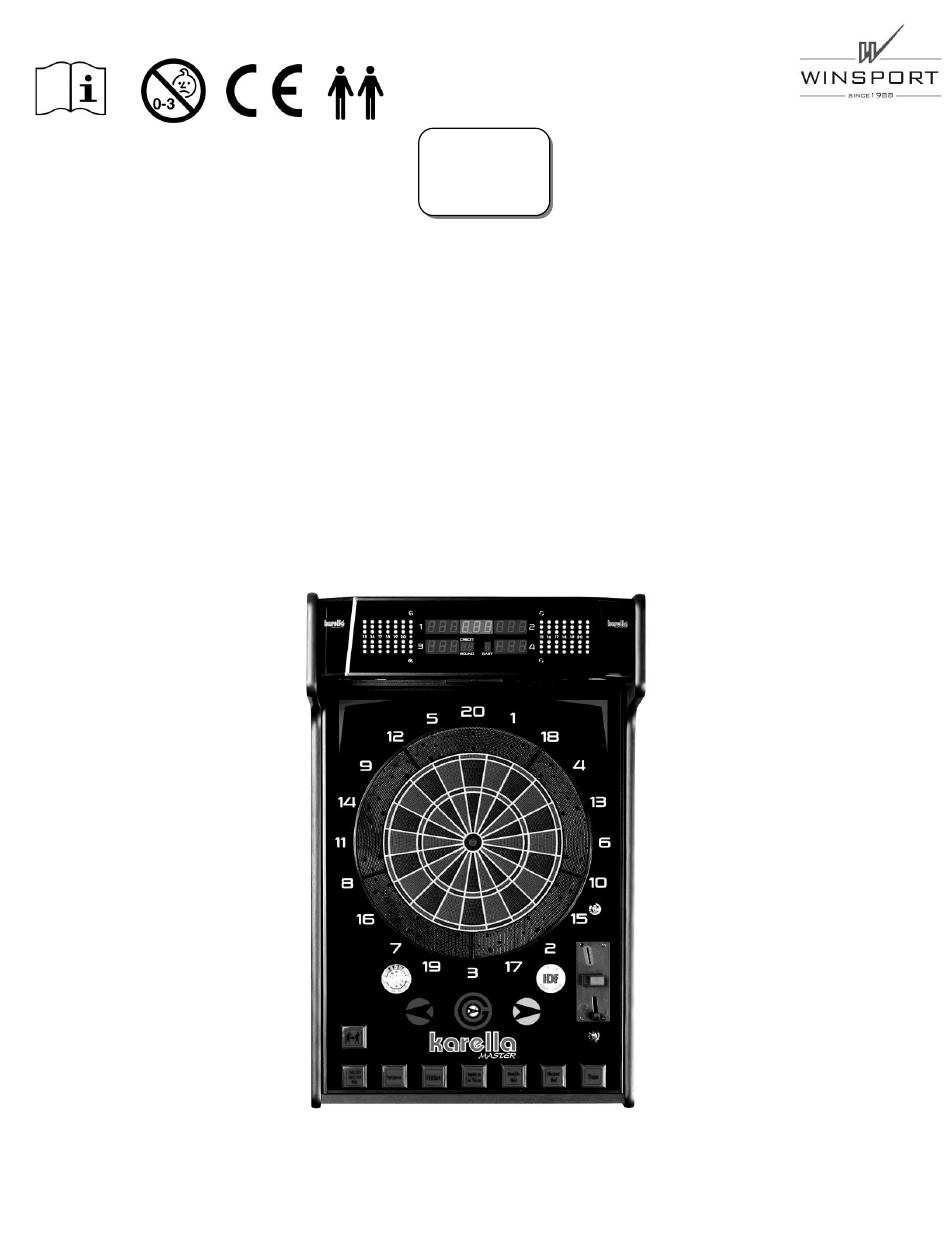

- Seite 1 Aufbau- und Bedienungsanleitung Vor Benutzung bitte die Bedienungsanleitung sorgfältig lesen und aufbewahren Karella E-MASTER Stand: 16. Mai 2019...
- Seite 2 Aufbau- und Bedienungsanleitung ACHTUNG: BITTE SORGFÄLTIG VOR MONTAGE LESEN UND AUFBEWAHREN Gefahr für Kinder – Lebensgefahr durch Ersticken / Verschlucken Halten Sie das Verpackungsmaterial von Kindern fern! Bewahren Sie Kleinteile außerhalb der Reichweite von Kindern auf. Diese konnten evtl. verschluckt oder eingeatmet werden! Bei nicht artikelgerechter Nutzung jeder Art erlöschen alle Gewährleistungsansprüche! HERZLICHEN GLÜCKWUNSCH ZUM KAUF IHRES KARELLA DARTAUTOMATEN.
- Seite 3 Prüfen Sie beim Auspacken den Lieferumfang (Inhalt) des Gerätes auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Fachhändler. Winsport übernimmt keine Haftung für Schäden die durch Nichtbeachtung dieser Hinweise entstehen sollten. Technische Neuerungen oder Abweichungen in Farbe und Gestaltung behalten wir uns vor.
-
Seite 4: Inhaltsverzeichnis
Setup Menü ..........................17 3.10. Lautstärke einstellen ........................ 21 4. SPIELREGELN ........................22 Hinweis: Die Anleitung ist geistiges Eigentum der Firma Winsport e.K. Eine Vervielfältigung der gesamten Anleitung oder einzelner Passagen ist nur nach schriftlicher Genehmigung der Firma Winsport zulässig. 8111.01 REV_DA_16052019... -
Seite 5: Aufbauanleitung
Aufbau- und Bedienungsanleitung 1. Aufbauanleitung Bitte lesen Sie die Anleitung genau durch bevor Sie mit der Montage beginnen! Montieren Sie den Dartautomat immer mit mindestens zwei erwachsenen Personen! 1.1. Wandmontage Schritt 1 Hinweis: Montagen immer mit 2 Personen durchführen. Öffnen Sie das Gerät und entnehmen Sie das Zubehörset. Lösen Sie die Sicherheitsschraube und entfernen die Wandhalterung von Rückseite des Gerätes. -
Seite 6: Montage Mit Standfuß (Optional)
Aufbau- und Bedienungsanleitung 1.2. Montage mit Standfuß (optional) ACHTUNG: Aus Sicherheitsgründen ist es unbedingt erforderlich, das Gerät zusätzlich durch Befestigung am Boden oder an der Wand gegen Umfallen zu sichern. Schritt 1 Öffnen Sie das Gerät und entnehmen Sie das Zubehörset. Lösen Sie die Sicherheitsschraube und entfernen die Wandhalterung von Rückseite des Gerätes. -
Seite 7: Anbringung Der Startlinie Und Justierung Der Höhe
Aufbau- und Bedienungsanleitung 1.3. Anbringung der Startlinie und Justierung der Höhe Höhe von Bull’s Eye: Die Standbeine des Standfußes können geringfügig in die Höhe verstellt werden. werden. Der Abstand vom Bull’s Eye zum Boden sollte 1,73m betragen. Abwurflinie: Der Abstand zwischen Abwurflinie und Bull's Eye (nicht der Wand!) sollte am Boden 2,37m bzw. -
Seite 8: Detailansicht Und Inbetriebnahme
Aufbau- und Bedienungsanleitung 2. Detailansicht und Inbetriebnahme 2.1. Detailansicht des Gerätes In nachstehender Abbildung ist das Innere des Dartautomaten zu sehen. Die Instandhaltung des Gerätes und die Säuberung bzw. Austausch der Dartscheibe sind sehr einfach und können selbst durchgeführt werden. Infrarot Sensor LED Beleuchtung 8111.01 REV_DA_16052019... -
Seite 9: Demontage Und Instandhaltung Der Dartscheibe
Aufbau- und Bedienungsanleitung 2.2. Demontage und Instandhaltung der Dartscheibe Nach einigen tausend Spielen könnten abgebrochene Spitzen der Pfeile die Segmente der Dartscheibe ausfüllen, so dass die Pfeile nicht mehr in der Dartscheibe steckenbleiben. Dann muss die Dartscheibe gesäubert werden. Die abgebrochenen Spitzen können mit Hilfe einer Zange entfernt werden, wobei man diejenigen, die sich nicht mit der Zange herausziehen lassen, in das Innere des Segments hineindrücken kann. -
Seite 10: Inbetriebnahme
Aufbau- und Bedienungsanleitung 2.3. Inbetriebnahme Beim Einschalten ertönt eine Start-Melodie. Bevor das Gerät in den Demo Modus springt, prüft das Gerät, ob klemmende Taster vorhanden sind. Wird eine klemmende Taste gefunden, erscheint “KEY BLK” im Display und ein Warnton ertönt. Das Gerät verfügt über einen RAM-Speicher, in dem das letzte Spiel gespeichert wird. -
Seite 11: Anzeige
2.7. Credits buchen / Münzprüfer / Schlüssel Der Karella E-Master ist standardmäßig mit einem Münzprüfer der Marke COMESTERO ausgestattet. COMESTERO ist ein elektronischer Münzprüfer und Kreditor, der auf dem Gerät direkt ohne zusätzliche Ausrüstung programmiert werden kann. Der Münzprüfer hat 12 Kanäle und kann auf 12 Arten von Münzen programmiert werden. -
Seite 12: Einstellungen Am Automaten Ändern (Dip-Switch)
Aufbau- und Bedienungsanleitung 3. Einstellungen am Automaten ändern (DIP-SWITCH) 3.1. Übersicht Im Inneren des Gerätes befindet sich die Platine des Dartautomaten. Auf der Platine befindet sich ein sogenannter DIP-Switch mit insgesamt 8 Mikroschaltern. Durch Umlegen der einzelnen Schalter können nachstehende Einstellungen am Gerät vorgenommen werden. 1. - Seite 13 Aufbau- und Bedienungsanleitung a) Test Target Beim Aufruf des Testmenus erscheint auf dem Display "tst tgt". Um die Dartscheibe zu testen, drücken Sie die Taste Team. Mit Hilfe von "tst tgt" kann die Funktionalität der Verbindungen aller Segmente der Dartscheibe mit dem zentralen Sensor des Gerätes getestet werden.
