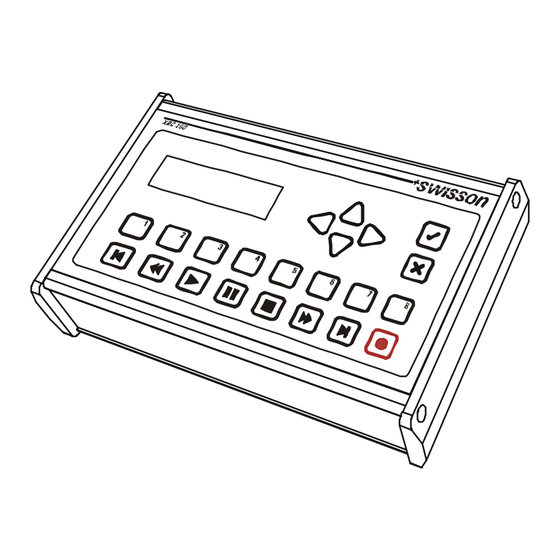

Swisson XRC-150 Bedienungsanleitung
Dmx dynamic recorder
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Swisson XRC-150
Inhaltszusammenfassung für Swisson XRC-150
- Seite 1 XRC-150 DMX Dynamic Recorder Bedienungsanleitung...
- Seite 2 Die Informationen in diesem Dokument sind ohne jegliche Gewähr und können ohne vorherige Ankündigung jederzeit im Sinne des technischen Fortschritts geändert werden. SWISSON und seine Angestellten oder seine Vertreter sind nicht verantwortlich für Schäden, welche direkt oder indirekt mit den in diesem Dokument beschriebenen Geräten entstanden sind.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ............5 Display Design ..........8 Wiedergabe von Sequenzen.......8 Symbol.............8 Akutelle Sequenz ........8 Aktuelle / nächste Sequenz .....8 Modus ............9 Zeit / Time ..........9 DMX und AUX Informationen....9 Aufnehmen von Sequenzen......10 Symbol...........10 Speicherinformationen ......10 Aktuelle Sequenz ........10 Zeit / Time ..........10 DMX und AUX Informationen....11 Das Benutzer Menü... - Seite 4 Sequenzen löschen .......21 System Einstellungen........21 Schnellzugriffstasten......21 Modus setzen.........22 Sprache wählen ........23 Gerät sperren.........24 Passwort ändern ........25 Externe Geräte..........25 Optionen............25 Stop Scene Aufnehmen ......25 Werkseinstellungen........26 Software Update ........26 Flashkarte Formatieren......27 Übersicht ...........28 Spezielles .............29 Speicherkarte ..........29 Zusammenschalten mehrerer XRC-150..30 Technische Daten ........32 Sicherheitshinweise........33...
-
Seite 5: Übersicht
Übersicht... - Seite 6 Display LCD Display mit LED Hintergrundbeleuchtung Navigation Eine Position nach links im User Menü Navigation / Inkrementieren Eine Position nach oben im User Menü oder Wert inkrementieren Navigation / Dekrementieren Eine Position nach unten im User Menü oder Wert dekrementieren Navigation Eine Position nach rechts im User Menu...
- Seite 7 Alle Daten werden in dieser Karte gespeichert. Die Karte kann herausgenommen und in anderen XRC-150 eingesetzt werden. Die bereits aufgenommenen Sequenzen können auch in anderen XRC-150 wiedergegeben werden. DMX in XLR Stecker DMX Eingang DMX out XLR Stecker DMX Ausgang...
-
Seite 8: Display Design
Symbol (1) Wird eine Sequenz abgespielt, steht an dieser Position immer eines der folgenden drei Symbole: (Play) Dieses Symbol zeigt an, dass der XRC-150 im Moment eine Sequenz abspielt. (Pause) Dieses Symbol zeigt an, dass eine laufende Sequenz mit Pause angehalten wurde. -
Seite 9: Modus
DMX und AUX Informationen (6) Dieser Bereich des Displays zeigt Informationen über die ankommenden Signale (DMX & AUX) an. Falls der XRC-150 ein gültiges DMX Signal empfängt, so wird das DMX Zeichen invertiert. Falls kein oder fehlerhaftes DMX anliegt, ist das Symbol nicht invertiert: Gültiges DMX Signal am Eingang... -
Seite 10: Aufnehmen Von Sequenzen
Aktuelle Sequenz (3) Diese Nummer zeigt an, welche Sequenz gerade aufgenommen wird. Zeit / Time (4) Die Zeit zeigt an, wie lange der XRC-150 bereits am aufnehmen ist. Das Format ist das gleiche wie beim Abspielen: Stunden: Minuten: Sekunden. Hundertstelsekunden... -
Seite 11: Dmx Und Aux Informationen
DMX und AUX Informationen (5) Dieser Bereich des Displays zeigt Informationen über die ankommenden Signale (DMX & AUX) an. Falls der XRC-150 ein gültiges DMX Signal empfängt, so wird das DMX Zeichen invertiert. Falls kein oder fehlerhaftes DMX anliegt, ist das Symbol nicht invertiert: Gültiges DMX Signal am Eingang... -
Seite 12: Das Benutzer Menü
Das Benutzer Menü Um ins Benutzer Menü zu gelangen, muss der XRC-150 zuerst mit gestoppt werden. Beim Wiedergeben oder Aufnehmen einer Sequenz ist das Aufrufen des Menüs nicht möglich. Um ins Menü zu gelangen, muss gedrückt werden. Im Benutzer Menü können sämtliche Parameter eingestellt werden. -
Seite 13: Hauptfunktionen
DMX Signal anliegen. Falls irgendeine dieser Bedingungen nicht erfüllt ist, erscheint am Display jeweils eine Meldung: Falls sich der XRC-150 beim Start einer Aufnahme nicht im Normal Modus befindet, erscheint folgende Meldung am Display: Ist der XRC-150 gesperrt, erscheint folgende Meldung im Display: Falls kein gültiges DMX Signal am Eingang liegt,... -
Seite 14: Aufnehmen Einer Sequenz
Sequenz wird nicht gelöscht. wird die Sequenz gelöscht und der Aufnahmevorgang wird gestartet. Der XRC-150 ist jetzt bereit für die Aufnahme. Das Display sieht jetzt wie folgt aus: Der DMX Eingang wird nun direkt an den Ausgang weitergeschaltet, so dass man immer direkt sehen kann was aufgenommen wird. -
Seite 15: Abspielen Einer Sequenz
Stelle angehalten werden. Mit oder wird die Sequenz fortgefahren. Es ist auch möglich mit dem XRC-150 in einer Sequenz vorwärts resp. rückwärts zu spulen. Dies erfolgt mit den Tasten Die Sequenz wird angehalten und die Zeitanzeige wird invertiert. Durch Drücken und Halten von... -
Seite 16: Das Benutzer Menü
Das Benutzer Menü Um ins Benutzer Menü zu gelangen, muss der XRC-150 zuerst mit gestoppt werden. gelangt man nun ins Haupt Menü: Ganz oben im Display steht die Software Version (in diesem Beispiel Version 1.10) Das Haupt Menü enthält folgende Untermenüs:... -
Seite 17: Sequenzen Verlinken
Sequenz3 mit dieser Adresse ferngesteuert werden. Bemerkung2: Damit die DMX Fernsteuerung funktioniert, muss der Modus des XRC-150 auf „DMX Remote“ eingestellt werden (siehe Kapitel Modus setzen auf Seite 22). Sequenzen verlinken Mithilfe dieser Funktion können die Sequenzen verlinkt werden d.h. - Seite 18 Anzahl Wiederholungen eingestellt werden (0 – 9999). Mit wird der neue Wert gespeichert, mit der alte Wert beibehalten. Der XRC-150 wiederholt die Sequenz nun soviel Mal wie eingestellt. Ist die Anzahl Wiederholungen erreicht, wird die „nächste Aktion“ ausgeführt. - Mit „nächste Aktion“...
-
Seite 19: Startsequenz
- Untermenü „Sequenz Einstellungen“ wählen - „Startsequenz“ wählen Durch drücken und halten von kann eine neue Sequenz als Startsequenz definiert werden. wird die neue Sequenz gespeichert, mit die alte Sequenz beibehalten. Im Autostart Modus spielt der XRC-150 immer die Starsequenz beim Einschalten ab. -
Seite 20: Endsequenz
Sequenz als Endsequenz definiert werden. wird die neue Sequenz gespeichert, mit die alte Sequenz beibehalten. Im Autostart Modus spielt der XRC-150 immer die Endsequenz beim drücken von Sequenz Fade Zeit Jeder Sequenz kann eine unabhängige Fade- in Zeit zugewiesen werden. -
Seite 21: Sequenzen Löschen
- „Sequenz löschen“ wählen: Der Zustand jeder Sequenz ist auf der rechten Seite vermerkt (leer oder nicht leer). kann die gewählte Sequenz gelöscht werden. Der XRC-150 fragt zur Sicherheit nochmals nach. Durch wiederholtes Drücken von wird die Sequenz definitiv gelöscht. -
Seite 22: Modus Setzen
Modus gewählt werden. Mit wird der neue Modus gesetzt, mit der alte beibehalten. Der aktive Modus ist mit einem gekennzeichnet. Auf dem XRC-150 gibt es folgende 5 Modi: Normal: In diesem Modus sind alle Funktionen des XRC-150 freigegeben. Sequenzen können aufgenommen und wiedergegeben werden. -
Seite 23: Sprache Wählen
Mal abgespielt. Ist eine Endsequenz definiert, wird diese beim Drücken der Stopptaste abgespielt. DMX Remote: In diesem Modus wird der XRC-150 mit DMX ferngesteuert, alle Tasten sind gesperrt, die Sequenzen können nur mittels DMX wiedergegeben werden. Sobald der Wert eines DMX Kanals 20 übersteigt, so wird die entsprechende... -
Seite 24: Gerät Sperren
Ist „gesperrt“ gewählt, erfolgt die Sperrung sobald das Benutzer Menü verlassen wird (d.h. wenn das Display wieder Playback anzeigt). Im gesperrten Zustand kann der XRC-150 keine Sequenzen mehr aufnehmen und das Benutzer Menü ist nur noch mittels Passwort zugänglich: kann die Cursorposition, mit der jeweilige Zahlenwert verändert werden. -
Seite 25: Passwort Ändern
Stopp Szene Aufnehmen Die Stoppszene ist eine statische Aufnahme von allen 512 DMX Kanälen, die am DMX out Anschluss ausgegeben wird, sobald der XRC-150 gestoppt wird. Es kann somit genau definiert werden, wie die angeschlossenen Geräte reagieren sollen, wenn der XRC-150 gestoppt wird. -
Seite 26: Werkseinstellungen
DMX anliegt, wird die Stoppszene komplett mit ‚0’ aufgenommen. Werkseinstellungen - Untermenü „Optionen“ wählen - „Werkseinstellungen“ wählen: Alle Parameter des XRC-150 werden auf Werkseinstellungen zurückgesetzt. Der XRC-150 fragt zur Sicherheit nochmals nach. Erneutes Drücken von setzt alle Parameter auf Ihre Werkseinstellungen zurück:... -
Seite 27: Flashkarte Formatieren
Fall, muss die Karte erneut formatiert werden, da ein reibungsloses funktionieren andernfalls nicht gewährleistet werden kann, d.h. der Formatierungsvorgang MUSS beendet werden. Ein Balken zeigt den Formatierungsfortschritt an. Ist die Karte fertig formatiert, führt der XRC-150 einen Neustart durch. -
Seite 28: Übersicht
Übersicht Das folgende Bild zeigt das Benutzer Menü des XRC-150 kurz im Überblick: Hauptmenü Sequenz Einstellungen DMX Fernsteuerung Sequenz wählen DMX Adresse setzen Sequenzen verlinken Sequenz wählen Anzahl Wiederholungen Wiederholungen setzen Nächste Aktion Stop Gehe zu Sequenz Sequenz Nummer setzen... -
Seite 29: Spezielles
Alle aufgezeichneten Daten werden in der Speicherkarte abgelegt. Auch die Parameter (Fade Zeit, Modus etc.) sind auf dieser Karte gespeichert. Sie kann aus einem XRC-150 entfernt und in einem anderen wieder eingefügt werden. An dem XRC- 150, bei dem die Karte nun neu eingesetzt wurde, befinden sich somit die exakt gleichen Daten und Einstellungen. -
Seite 30: Zusammenschalten Mehrerer Xrc-150
CH 1025 - 1536 Bemerkung1: Die Anzahl zuschaltbarer XRC-150 ist unbegrenzt Bemerkung2: Ein XRC-150 muss als Master definiert sein (d.h. der Modus darf nicht Slave sein). Alle anderen XRC-150 MÜSSEN im Slave Modus sein. Alle Aktionen (Play, Pause, Stopp, Record etc.) werden vom Master an alle Slaves weitergeleitet. - Seite 31 Es spielt keine Rolle, in welcher Reihenfolge die externen Ports belegt werden. Bemerkung5: Die Zusammenschaltung der XRC-150 erfolgt über ein Standart RJ45 8 Pol Netzwerkkabel GEKREUZT: Die Kommunikation der XRC-150 untereinander läuft auf 250kBaud. Es braucht somit kein hochqualitatives Netzwerkkabel. Das Kabel ist nicht...
-
Seite 32: Technische Daten
Technische Daten Anzahl DMX Kanäle 512 Kanäle Speicherkapazität Da der XRC-150 ein sehr hochentwickeltes Daten- Komprimierungssystem enthält, kann nicht genau gesagt werden, wie viele Daten aufgenommen werden können. Je mehr DMX Kanäle während der Aufzeichnung ändern, desto schneller ist der Datenspeicher voll. -
Seite 33: Sicherheitshinweise
Das Gerät niemals selbst öffnen. Die Steckkontakte nicht mit spitzen oder metallischen Gegenständen berühren. • Reinigen sie den XRC-150 DMX Recorder nur mit einem weichen feuchten Tuch. Keine Chemikalien oder Scheuermittel verwenden. • Schützen sie das Gerät vor Nässe, Staub, Flüssigkeiten und Dämpfen.
