Bedienungsanleitung

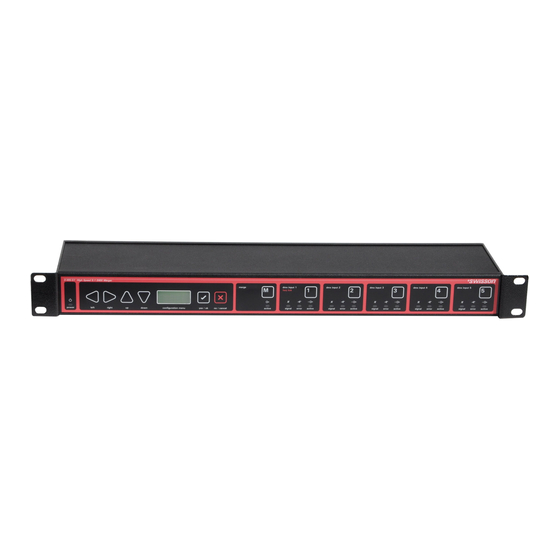

X-MG-51 DMX Merger
Bedienungsanleitung
Version 1 (20. July 2005)
Copyright © 2005 Swisson AG
Dieses Dokument darf weder vollständig noch auszugsweise in
irgendwelcher Form reproduziert, kopiert oder gespeichert
werden, ohne das vorherige schriftliche Einverständnis der
Firma Swisson.
Die Informationen in diesem Dokument sind ohne jegliche
Gewähr und können ohne vorherige Ankündigung jederzeit im
Sinne des technischen Fortschritts geändert werden, Swisson
und seine Angestellten oder seine Vertreter sind nicht
verantwortlich für Schäden, welche direkt oder indirekt mit den
in diesem Dokument beschriebenen Geräten entstanden sind.
Herausgegeben von
SWISSON AG
Fabrikstrasse 21
3250 Lyss
Switzerland
E-Mail: welcome@swisson.com
2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Swisson X-MG-51
Inhaltszusammenfassung für Swisson X-MG-51
- Seite 1 Die Informationen in diesem Dokument sind ohne jegliche Gewähr und können ohne vorherige Ankündigung jederzeit im Sinne des technischen Fortschritts geändert werden, Swisson und seine Angestellten oder seine Vertreter sind nicht verantwortlich für Schäden, welche direkt oder indirekt mit den in diesem Dokument beschriebenen Geräten entstanden sind.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Inhaltsverzeichnis............3 Übersicht ..............4 Bypass..............7 Manuelles Umschalten..........7 Das Hauptmenü ............8 Tastatursperre / Passwort ........9 Zurücksetzen des X-MG-51 ........10 Merge Modus einstellen ........10 HTP ...............11 LTP ch ..............11 LTP line ..............13 Der Single Modus..........14 Offset..............16 Das Menu Im Überblick.........18 Technische Daten ..........19... - Seite 3 Merger mit vielen möglichen Optionen. Er ist für den Einsatz in Das Error LED leuchtet auf, allen Branchen der Lichttechnik geeignet. wenn das angelegte DMX- Dieses Handbuch geht auf alle Funktionen des X-MG-51 ein. Signal am entsprechenden Zudem wird kurz auf die Merger Theorie eingegangen. Eingang Protokollfehler enthält...
-
Seite 4: Bypass
OK Taste bestätigt werden. War das Passwort falsch, so wird der Wert auf dem Display wieder auf 0000 zurückgesetzt. Manuelles Umschalten Ist das Passwort korrekt eingegeben worden, befindet sich der X-MG-51 nun im Hauptmenü. Dieses enthält folgende 4 Punkte: • Mit der Taste wird der Merger aktiviert:... -
Seite 5: Tastatursperre / Passwort
Mit den Pfeiltasten kann nun ein neues Passwort eingegeben In den folgenden Kapiteln sind diese Menüs beschrieben. werden. Der X-MG-51 schlägt immer als erstes das Passwort Zusätzlich ist zu jedem Menupunkt eine kurze Theorie angefügt. vor, welches das letzte Mal gültig war. -
Seite 6: Htp
OK. Wählen Sie anschliessend HTP und drücken In 1 In 2 In 3 In 4 In 5 wieder OK. Ch 1 Ca. 2 Sekunden später sind alle Kanäle des X-MG-51 auf HTP Ch 2 eingestellt. Ch 3 Ch 4 LTP ch Ch 5 Ch 6... -
Seite 7: Ltp Line
Ch 5 Ch 6 Der Single Modus Ch 7 Ch 8 Mit dem X-MG-51 ist es nun möglich, jeden DMX Kanal einzeln Ch 511 mit einem Merge- Modus einzustellen. Somit lässt sich Ch 512 praktisch jedes beliebige Merge- Problem lösen. Nachfolgendes Bild zeigt eine mögliche Konfiguration mit verschiedenen Merge... -
Seite 8: Offset
EDIT – Die Single Liste kann verändert werden. Offset Möchte man die Single Liste verändern erscheint folgende Mit dem X-MG-51 hat man die Möglichkeit auf allen Eingängen Meldung auf dem Display: ausser Eingang1 ein Offset einzustellen. Die DMX Daten werden so im DMX- Stream nach hinten verschoben. -
Seite 9: Das Menu Im Überblick
Das Menu Im Überblick auch ersichtlich, dass zuerst die DMX Werte verschoben werden und erst dann durch den Merger laufen. Durch die Folgendes Bild zeigt das gesamte Menu des X-MG-51 im Verschiebung entstehen überflüssige Daten welche verworfen Überblick: werden und keine Auswirkung mehr haben. -
Seite 10: Technische Daten
Das Gerät niemals selbst öffnen. Die Steckkontakte nicht mit spitzen oder metallischen Gegenständen berühren. MAB- Zeit 16 us • Reinigen sie den X-MG-51 DMX Merger nur mit einem weichen feuchten Tuch. Keine Chemikalien oder Merge Modus HTP / LTPch / LTPline Scheuermittel verwenden.
