T90 „Multi-Beam" Satellitenantenne

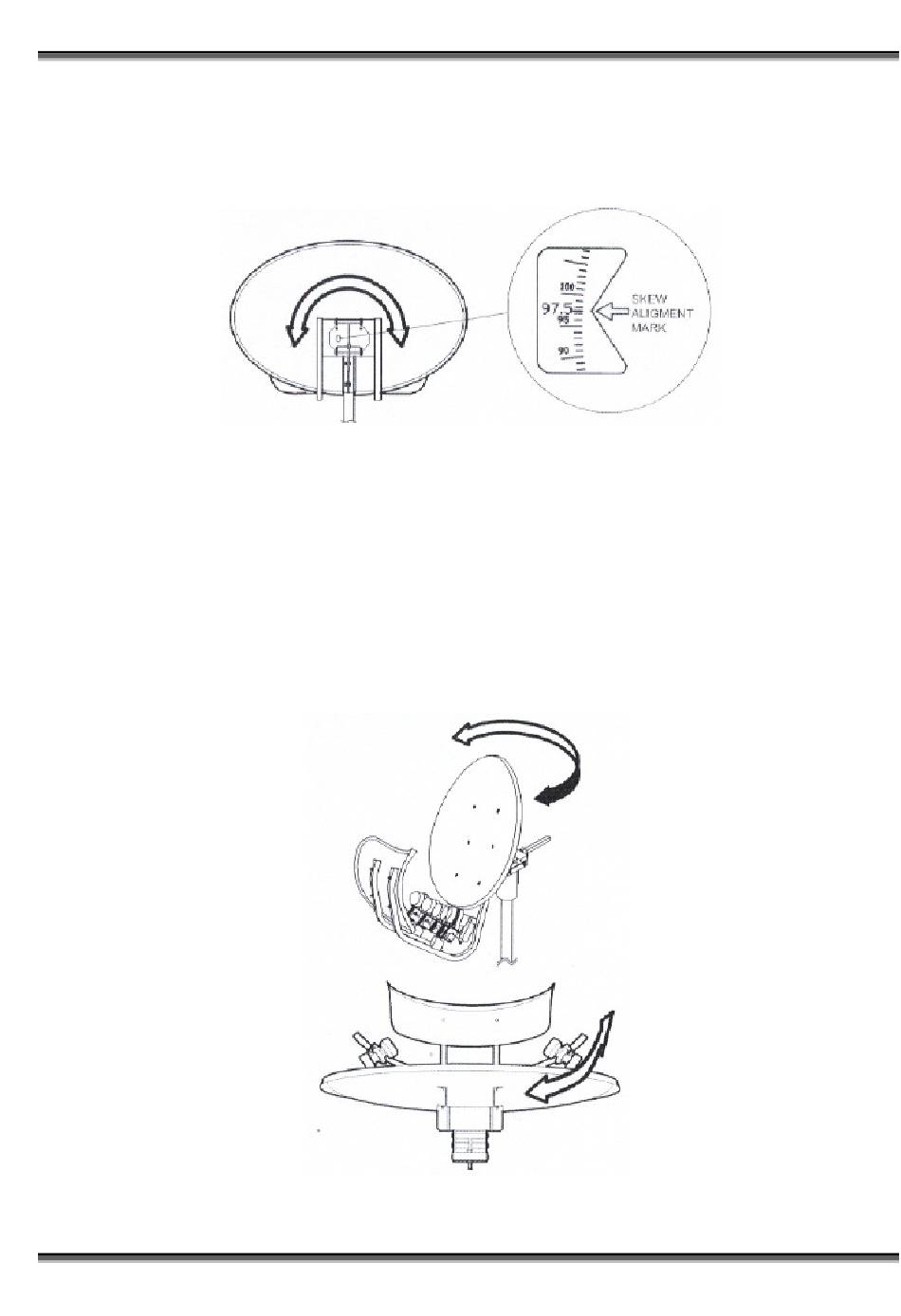

Schritt 3. Versatzwinkel Einstellung
1. Stellen Sie den Versatzwinkel ein (siehe Versatzwerte auf den Seiten 3 und 4). Ziehen
Sie nun die Versatzmutter fest.
Schritt 4. Azimut-Winkel Einstellung
1. Siehe Azimutwerte auf den Seiten 3 und 4. Drehen Sie die Antenne horizontal solange,
bis Ihr Receiver die beste Signalstärke desjenigen Satelliten anzeigt, der über den
zentralen LNBf empfangen wird. Befestigen Sie nun die Antenne.
2. Stellen Sie jetzt die anderen LNBf so ein, dass Sie die größtmögliche Signalsstärke
erhalten.
3. Falls Sie nach Durchführung der Schritte 4-1 und 4-2 mit der Signalstärke nicht zufrieden
sind, ändern Sie bitten den Elevationswinkel um ± 1° . Wiederholen Sie dann die Schritte
4-1 und 4-2.
4. Sobald alle LNBf ein zufriedenstellendes Signal erhalten, Befestigen Sie die LNBf-Halter.
8
