T90 „Multi-Beam" Satellitenantenne
Ausrichtung der T90 Antenne auf Satelliten

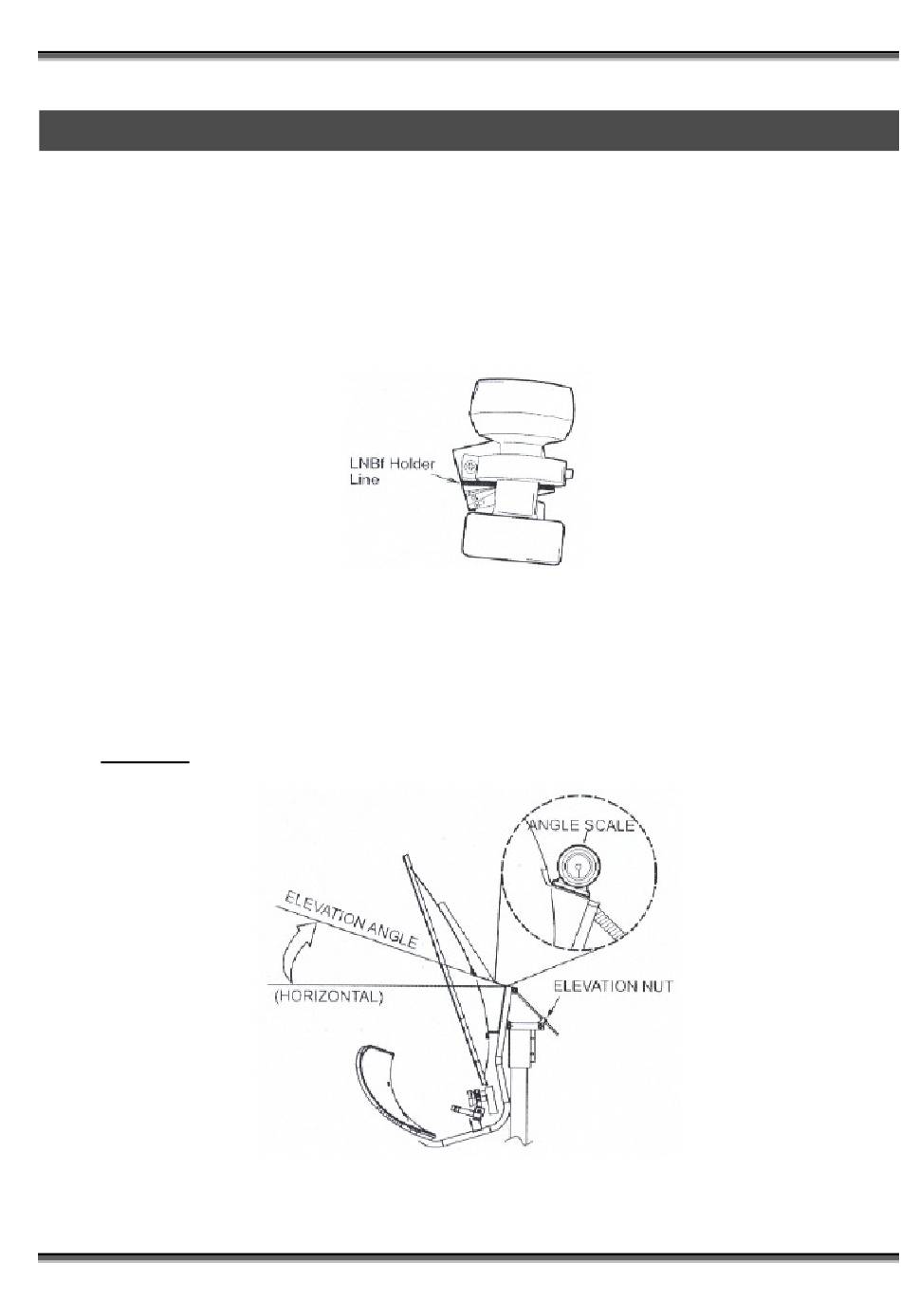

Schritt 1. LNBf und LNBf Halter Installation
1. Die Positionsdaten des LNBf finden Sie auf den Seiten 4~6. Richten Sie die LNBf-
Halterlinie (LNBf Holder Line) an der entsprechenden Skala auf dem Halterträger aus
und befestigen Sie beide Teile miteinander.
2. Befestigen Sie nun den Halter mit LNBf auf der LNBf-Führungsschiene. Beachten Sie
hierbei die Positionsdaten auf den Seiten 4~6.
Schritt 2. Elevationswinkel einstellen
1. Installieren Sie den Haltemast exakt vertikal im 90° Winkel (rechtwinklig) zum Boden. Die
exakte Ausrichtung ist von größter Bedeutung !
2. Stellen Sie den Elevationswinkel ein (siehe Elevationwinkel auf den Seiten 4~6). Ziehen
Sie nun die Elevationsmutter (Elevation Nut) fest.
3. Achtung: Falls der Mast nicht exakt vertikal ausgerichtet ist, sind alle weiteren
Einstellungen sinnlos!!
