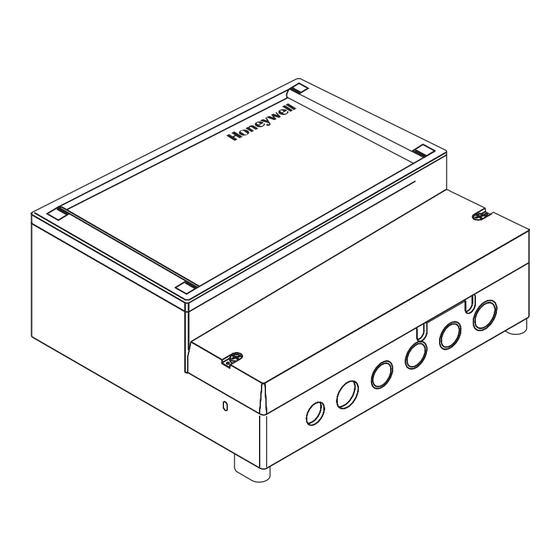

MCR 200-FAX 2 / MCR 200-SP 1
Bedienungs- und Montageanleitung
Inhalt
. . . . . . . . . . . . . . . . . .
Über dieses Dokument . . . . . . . . . . . . .
Merkmale . . . . . . . . . . . . . . . . . . . .
Funktionen . . . . . . . . . . . . . . . . . . .
Anlagenbeispiele . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
Montageort . . . . . . . . . . . . . . . . . . .
Befestigung . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . .
Sicherheitshinweise . . . . . . . . . . . . . .
Öffnen des Gehäuses . . . . . . . . . . . . .
Klemmenbelegung . . . . . . . . . . . . . . .
Verbindung mit LC- und C-Bus . . . . . . . . .
Direkter Anschluß an ein Regelgerät . . . . . .
Anschluß an den C-Bus . . . . . . . . . . . .
Anschluß der Alarmeingänge . . . . . . . . . .
Modemanschluß . . . . . . . . . . . . . . . .
Netzanschluß 230 V AC . . . . . . . . . . . .
Anschluß an das Telefonnetz . . . . . . . . . .
Anschluß eines Druckers . . . . . . . . . . . .
. . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . .
Vorbereitung . . . . . . . . . . . . . . . . . .
Überprüfung der Kommunikation . . . . . . . .
Starten . . . . . . . . . . . . . . . . . . . . .
GE1H-1108 GE51 R1099
(CBRF010)
2
2
Beispiel für Störmeldefax . . . . . . . . . . . .
2
Alarmmeldungen . . . . . . . . . . . . . . . .
2
Störmeldefax . . . . . . . . . . . . . . . . . .
3
Zustandsbericht . . . . . . . . . . . . . . . . .
Cityrufgerät und Telefon . . . . . . . . . . . . .
4
Einführung . . . . . . . . . . . . . . . . . . . .
4
Hinweise zum Anruf . . . . . . . . . . . . . . .
Anrufen und Anmelden . . . . . . . . . . . . .
5
5
5
Faxnummer ändern . . . . . . . . . . . . . . .
6
Passwort ändern . . . . . . . . . . . . . . . .
6
6
Bedienablauf mit Fernabfragegerät . . . . . . .
7
7
mit Fernabfragegerät . . . . . . . . . . . . .
8
8
9
9
10
10
10
11
12
12
12
12
13
. . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . .
. . . . . . . . . . . . . .
. . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
17
17
18
18
19
19
20
20
20
21
21
22
22
23
23
24
24
25
26
26
27
28
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Honeywell MCR 200-FAX 2
Inhaltszusammenfassung für Honeywell MCR 200-FAX 2
-
Seite 1: Inhaltsverzeichnis
MCR 200-FAX 2 / MCR 200-SP 1 Bedienungs- und Montageanleitung Inhalt Beschreibung Meldungen und Funktionen ...... -
Seite 2: Beschreibung
Funktionen und Erläuterungen, die nur für MCR 200-SP 1 gelten, werden mit dem links gezeigten Symbol gekennzeichnet Merkmale Gemeinsame Merkmale (MCR 200-FAX 2 / MCR 200-SP 1): Senden von Alarmmeldungen an maximal zwei Faxgeräte, Cityrufempfänger Ausgabe von Alarmmeldungen auf einem Drucker Anschluß... -
Seite 3: Anlagenbeispiele
MCR 200-FAX 2 / MCR 200-SP 1 Beschreibung Bedienungs- und Montageanleitung Anlagenbeispiele Anlagenbeispiele Einzelregler MCR 200 Regelsystem MCR 200 MODEM MCR 200 MCR 200-FAX 2 oder MCR 200-SP 1 MODEM MCR 200 MCR 200-FAX 2 MCR 200 oder MCR 200-SP 1... -
Seite 4: Lieferumfang
Lieferumfang MCR 200-FAX 2 / MCR 200-SP 1 Bedienungs- und Montageanleitung Lieferumfang MCR 200 FAX 2 oder MCR 200 SP 1 mit Netzzuleitung Klettband PG-Verschraubung für Netzanschluß Montage- und Bedienungsanleitung Modem Steckernetzteil Modem-Datenkabel Telefonkabel CB-2336 Anschluß Modem 230 V Modem-Datenkabel... -
Seite 5: Montage
MCR 200-FAX 2 / MCR 200-SP 1 Montage Bedienungs- und Montageanleitung Montageort Montage Montageort Die Geräte sind für Wandmontage vorgesehen. Die Montage kann auch in einem Schaltschrank erfolgen. Befestigung Zur Befestigung werden drei Schrauben benötigt. Die Abbildung unten zeigt die Lage der Bohrungen. -
Seite 6: Elektrischer Anschluß
Elektrischer Anschluß MCR 200-FAX 2 / MCR 200-SP 1 Sicherheitshinweise Bedienungs- und Montageanleitung Elektrischer Anschluß Sicherheitshinweise Bei der Ausführung jeglicher Arbeiten (Installation, Inbetriebnahme) müssen die An- weisungen des Herstellers beachtet werden, insbesondere die Sicherheitshinweise. Die Bedienung und Installation darf nur ausgebildetes Fachpersonal ausführen. Bei Än- derungen oder Eingriffen in die Geräte erlöschen alle Gewährleistungsansprüche. -
Seite 7: Klemmenbelegung
MCR 200-FAX 2 / MCR 200-SP 1 Elektrischer Anschluß Bedienungs- und Montageanleitung Klemmenbelegung Klemmenbelegung C-Bus oder LC-Bus und die Alarm-Eingänge werden an die Anschlußklemmen angeschlossen: Anschlußklemmen 1 2 3 4 5 6 7 8 9 10 1 2 5 6... -
Seite 8: Direkter Anschluß An Ein Regelgerät
Elektrischer Anschluß MCR 200-FAX 2 / MCR 200-SP 1 Direkter Anschluß an ein Regelgerät MCR 200-XX Bedienungs- und Montageanleitung Direkter Anschluß an ein Anschlußklemmen verbinden: Regelgerät MCR 200-XX MCR 200-FAX 2 1. MCR 200... 2. MCR 200... mit GV1 mit GV1... -
Seite 9: Anschluß Der Alarmeingänge
MCR 200-FAX 2 / MCR 200-SP 1 Elektrischer Anschluß Bedienungs- und Montageanleitung Anschluß der Alarmeingänge Anschluß der Alarmeingänge Die Alarmeingänge können mit einem beliebigen zweiadrigen Kabel angeschlossen werden. Die Länge der Kabel ist auf maximal 300 m beschränkt. Alarmeingänge auf eine der beiden folgenden Arten anschließen: Anschlußklemmen... -
Seite 10: Netzanschluß 230 V Ac
Netzanschluß 230 V AC Bedienungs- und Montageanleitung Netzanschluß 230 V AC Anschluß von Schutzleiter oder Masse ist nicht erforderlich. Netzspannung anschließen: Netzspannungszuleitung des MCR 200-FAX 2 / SP 1 an einem Regelgerät MCR 200-XX beiklemmen, oder Netz Netzspannungszuleitung von einer anderen Netzspannungsquelle verlegen. -
Seite 11: Led Und Setup-Taste
MCR 200-FAX 2 / MCR 200-SP 1 LED und Setup-Taste Bedienungs- und Montageanleitung LED und Setup-Taste Nach Lösen der Abdeckung des MCR 200-FAX werden sechs LEDs auf der Platine sichtbar. 1 2 5 6 Setup- Taste Die folgende Tabelle gibt Auskunft über die Funktion der LEDs:... -
Seite 12: Inbetriebnahme
Reglers. Wir empfehlen, die Controllernummer manuell festzulegen. Starten Regler starten (falls noch nicht eingeschaltet): Schalter am Versorgungsmodul auf „I“ MCR 200-FAX 2 / SP 1 einschalten (am internen Schalter). Kontrolle: Die grüne LED 1 leuchtet Die gelben LEDs 3 + 4 flackern Die gelbe LED 6 leuchtet Nachdem die gelbe LED 6 erloschen ist, kann man über ein MCR... -
Seite 13: Einstellungen Am Mcr 200-Regelgerät
MCR 200-FAX 2 / MCR 200-SP 1 Inbetriebnahme Bedienungs- und Montageanleitung Einstellungen am MCR 200-Regelgerät Einstellungen am MCR 200-Regelgerät ↓ E i n s t e l l u n g e n : FAX / Cityruf anwählen: Empfangsformat einge- C i t y r u f F o r m a t : ↓... - Seite 14 Inbetriebnahme MCR 200-FAX 2 / MCR 200-SP 1 Einstellungen am MCR 200-Regelgerät Bedienungs- und Montageanleitung E i n s t e l l u n g e n : Initialisierungsstring 1 F a x I n i t 1 : für die Einstellung des...
- Seite 15 Bedienungs- und Montageanleitung Einstellungen am MCR 200-Regelgerät Durch Speichern mit der Funktionstaste F1 werden jetzt die Einstelldaten in das MCR 200-Fax 2 / MCR 200-SP 1 geladen und der Betrieb automatisch gestartet. Das Gerät sendet ein SETUP-Fax (siehe Beispiel-Abbildung) und kehrt in die normale Betriebsart zurück.
- Seite 16 Inbetriebnahme MCR 200-FAX 2 / MCR 200-SP 1 Einstellungen am MCR 200-Regelgerät Bedienungs- und Montageanleitung Reglernamen ändern Die Änderung von Reglernamen ist bei Systemen mit mehre- ren Reglern sinnvoll, um zu unterscheiden, von welchem Reg- ler eine Meldung kommt. ↓...
-
Seite 17: Meldungen Und Funktionen
MCR 200-SP 1 Meldungen und Funktionen Bedienungs- und Montageanleitung Beispiel für Störmeldefax Meldungen und Funktionen Beispiel für Störmeldefax Ž Œ Œ auslösende Störmeldung nachfolgende Störmeldungen (der letzten 15 Minuten nach Auslösung) Ž Störmeldungen aus dem Alarmspeicher, nicht älter als 60 Minuten vor Auslösen) ... -
Seite 18: Alarmmeldungen
Name des Reglers, der den Alarm ausgelöst hat Anwendung Gerätetyp Busadresse Nummer des Reglers am C-Bus bzw. LC-Bus Abs. Ortsangabe des MCR 200-FAX 2 / SP 1 Empfänger Name des Empfängers mit einem Zusatztext, z.B. seiner Telefonnummer Datum Datum beim Eintritt der Alarmbedingung... -
Seite 19: Zustandsbericht
Daher hat er auch dasselbe Erscheinungsbild. Cityrufgerät und Telefon Das MCR 200-FAX 2 / SP 1 wählt die Rufnummer des Cityrufgerätes, wenn ein Alarm auftritt und die Funktion Cityruf aktiviert ist. Das Cityrufgerät muß ein akustischer Pager (ein “Piepser” ohne Sprach- oder Anzeigefunktion) sein. -
Seite 20: Sprachfunktionen
Sprachfunktionen MCR 200-SP 1 Einführung Bedienungs- und Montageanleitung Sprachfunktionen Einführung Dieses Gerät verwendet Drucker, Fax und Cityruf zur Meldung von Alarmen. Darüber hinaus bietet es die Möglichkeit, Telefonanrufe entgegenzunehmen und im Sprachdia- log mit dem Anrufer Befehle auszuführen. Der Dialog erfolgt seitens des Gerätes über Sprachausgabe und seitens des Anrufers über Tonwahl, z.B. -
Seite 21: Anrufen Und Anmelden
MCR 200-SP 1 Sprachfunktionen Bedienungs- und Montageanleitung Anrufen und Anmelden Anrufen und Anmelden Ein Passwort schützt den Zugriff auf die Einstellungen der am MCR 200-SP 1 ange- schlossenen Regelgeräte. Das SP 1 fragt das Passwort und die Nummer des zu be- arbeitenden Regelgerätes beim Anmelden ab. -
Seite 22: Statusfax An Temporäre Faxnummer Senden
Sprachfunktionen MCR 200-SP 1 Statusfax an temporäre Faxnummer senden Bedienungs- und Montageanleitung Statusfax an temporäre Faxnummer Das Gerät sendet bei Bedarf ein Statusfax an eine temporäre Faxnummer. Die tem- senden poräre Faxnummer wird nach dem Senden des Fax nicht gespeichert. Anrufer: Anrufen und Anmelden. -
Seite 23: Nummer Des Cityrufempfängers Ändern
MCR 200-SP 1 Sprachfunktionen Bedienungs- und Montageanleitung Nummer des Cityrufempfängers ändern Nummer des Cityrufempfängers Die im Gerät gespeicherte Cityrufnummer kann telefonisch geändert werden. Die neue ändern Cityrufnummer bleibt nach dem Anruf erhalten. Anrufer: Anrufen und Anmelden. Gerät: “Drücken Sie 1 für Betriebsart-Änderung. Drücken Sie 3 für Fax- oder Cityruf-Funktionen.”... -
Seite 24: Betriebsart Ändern
Sprachfunktionen MCR 200-SP 1 Betriebsart ändern Bedienungs- und Montageanleitung Betriebsart ändern Das Gerät erlaubt es, die Betriebsart von angeschlossenen MCR 200-Regelgeräten zu ändern. Für Heizungs- und Lüftungsanwendungen gibt es dabei unterschiedliche Dialoge. Änderungen an der Betriebsart von Regelgeräten setzen ein tieferes Ver- ständnis ihrer Funktionsweise voraus. -
Seite 25: Übersicht Der Sprachfunktionen Mit Fernabfragegerät
MCR 200-SP 1 Sprachfunktionen Bedienungs- und Montageanleitung Übersicht der Sprachfunktionen mit Fernabfragegerät Das Fernabfragegerät läßt sich am besten nutzen, wenn der Aufruf der Sprachfunktionen nur bis zur Eingabe der Parameter programmiert wird. Kommunikationsprobleme aufgrund schlechter Telefonverbindungen wer- den so schnell erkannt. Übersicht der Sprachfunktionen mit Es kann ein handelsübliches Fernabfragegerät, z.B. -
Seite 26: Störungen Und Abhilfe
Cityrufempfanger prüfen, Alarm mit LED Nr. 6 (gelb) blinkt empfangsbereit, kein Funkempfang (wird richtigem Passwort quittieren. nur erkannt, wenn Quittierung aktiviert). MCR 200-FAX 2 / SP 1: Die Rufnummer Richtige Rufnummer des des Cityrufempfängeres ist ungültig; Cityrufempfängeres und Wahlmodus falscher Wahlmodus (Tonwahl/Pulswahl). -
Seite 27: Technische Daten
MCR 200-SP 1 Technische Daten Bedienungs- und Montageanleitung Technische Daten Stromversorgung 230 V AC Leistungsaufnahme 14 W Umgebungstemperatur 0...50 °C −25...+60 °C Lagertemperatur Zulässige Feuchte 5...85 %, nicht kondensierend (Betrieb und Lagerung) Abmessungen (H x B x T) 213 x 185 x 96 mm Gehäusematerial Polystyrol Anschlußklemmen... -
Seite 28: Abmessungen
Abmessungen MCR 200-SP 1 Bedienungs- und Montageanleitung Abmessungen Ausschnitt 184,5 Kabelausbrüche für Modemverbindungen (alle Maße in Millimeter) geöffnete Kabeldurchführungen für Busverbindung und Stromversorgung GE1H-1108 GE51 R1099 (CBRF030) - Seite 30 Telefon (02 11) 92 06-300 Telefon (0 70 31) 637-681 Telefax (02 11) 92 06-333 Telefax (0 70 31) 637-579 Centra Regelungstechnik Österreich Schweiz Honeywell AG Honeywell Austria Ges.m.b.H. Honeywell AG Böblinger Straße 17 Handelskai 388 CH-8304 Wallisellen 71101 Schönaich A-1023 Wien Hertistrasse 2...
- Seite 31 Kommunikationsgeräte MCR 200-FAX 2 / MCR 200-SP 1 MCR 200 MCR 200 GE 1H-1108 GE51 R1099...
- Seite 32 Leitzentrale 2 Faxgeräte Cityruf (Pager) C-BUS (nur mit Modem MCR 200-SP 1) Drucker MCR 200-FAX 2 oder LC-BUS MCR 200-SP 1 MCR 200 mit GV1 MCR 200 mit GV1 maximal vier MCR 200 MCR 200 mit GV1 MCR 200 mit GV1...
