3. Installation
Die Installation des midimax vA erfolgt durch den autorisierten Telefonanlagen-Service.
Dabei ist wie folgt vorzugehen:
• Stellen Sie das midimax vA an einem trockenen Ort auf.
• Richten Sie an der TK-Anlage einen analogen Standard-Port ein und legen Sie
diesen auf eine RJ-11-Anschlussdose in der Nähe des Aufstellungsortes des
midimax vA (Belegung: Pin 3+4 an 6-poliger Dose / Pin 4+5 an 8-poliger Dose).
• Verbinden Sie den „AVA"-Anschluss des midimax vA durch das mitgelieferte RJ-11-
Kabel mit der vorgesehenen Anschlußdose für die analoge Nebenstelle.
• Verbinden Sie das mitgelieferte Steckernetzteil mit dem midimax vA und stecken Sie
das Netzteil dann in eine Steckdose ein.
• Die Leuchtdiode „POWER" leuchtet auf (grün = Tagbetrieb, rot = Nachtbetrieb) und
zeigt die Betriebsbereitschaft des Gerätes an. Solange der Ansagekanal des midi-
max vA durch einen Anruf belegt ist, wird dieses zusätzlich durch die Leuchtdiode
„ANNOUNCE" (gelb) angezeigt.
Dieser eingerichtete analoge Port wird dann an der TK-Anlage, wie individuell erforder-
lich, z.B. als Weiterschaltungsziel in eine Rufzielliste eingetragen werden, um z.B. die
Funktion „Ansage vor Abfrage" zu realisieren.
Die weitere Einrichtung des midimax vA selbst - z.B. die Rufnummer, zu der Anrufer am
Ende der Ansage vermittelt werden - ist wie nachfolgend beschrieben.
© VII-2011 BEYERTONE GmbH
w w w . b e y e r t o n e . c o m

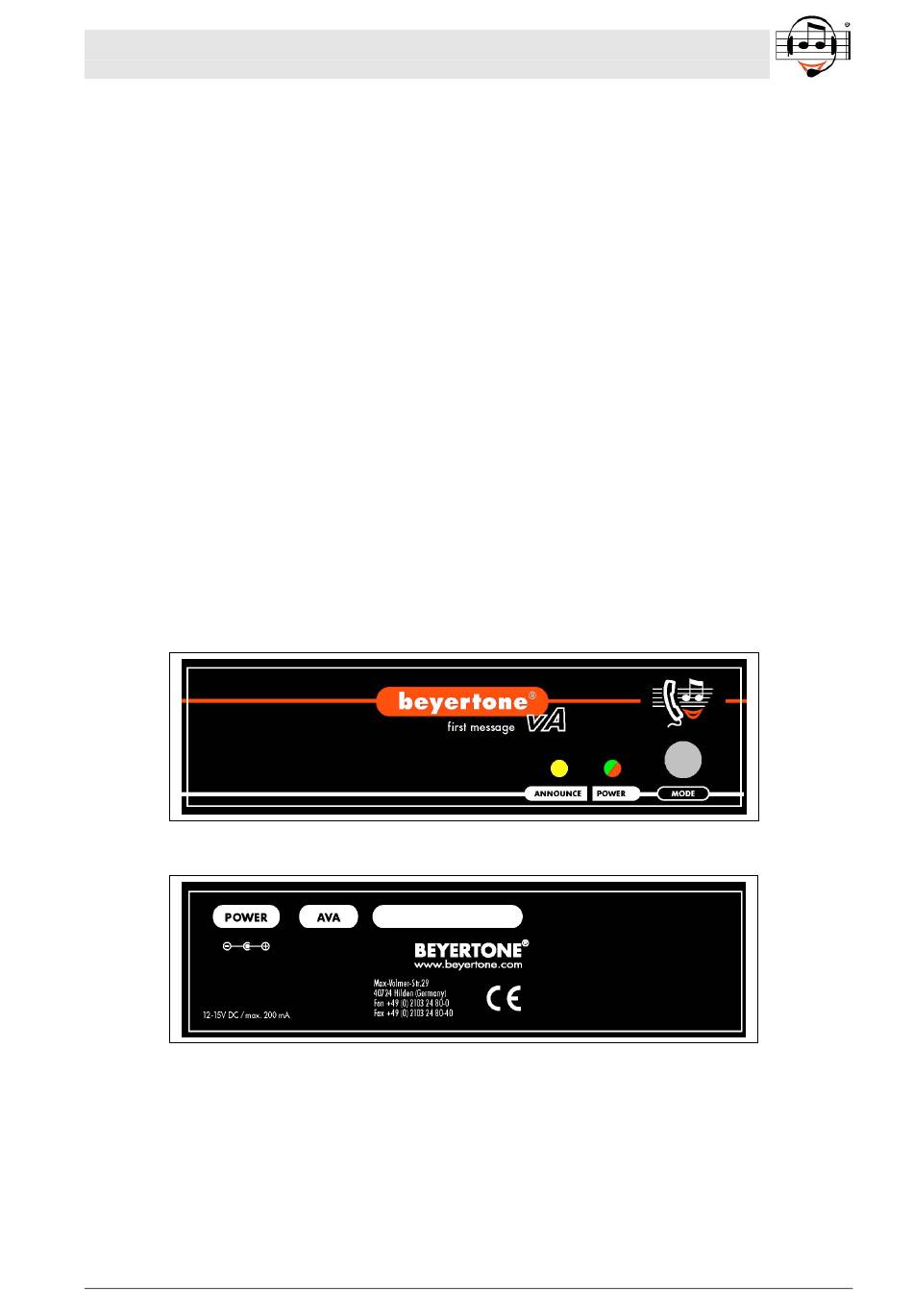

Frontansicht des midimax vA
Rückansicht des midimax vA
Bedienungsanleitung musiphone
®
BEYERTONE
®
midimax vA
4/12
