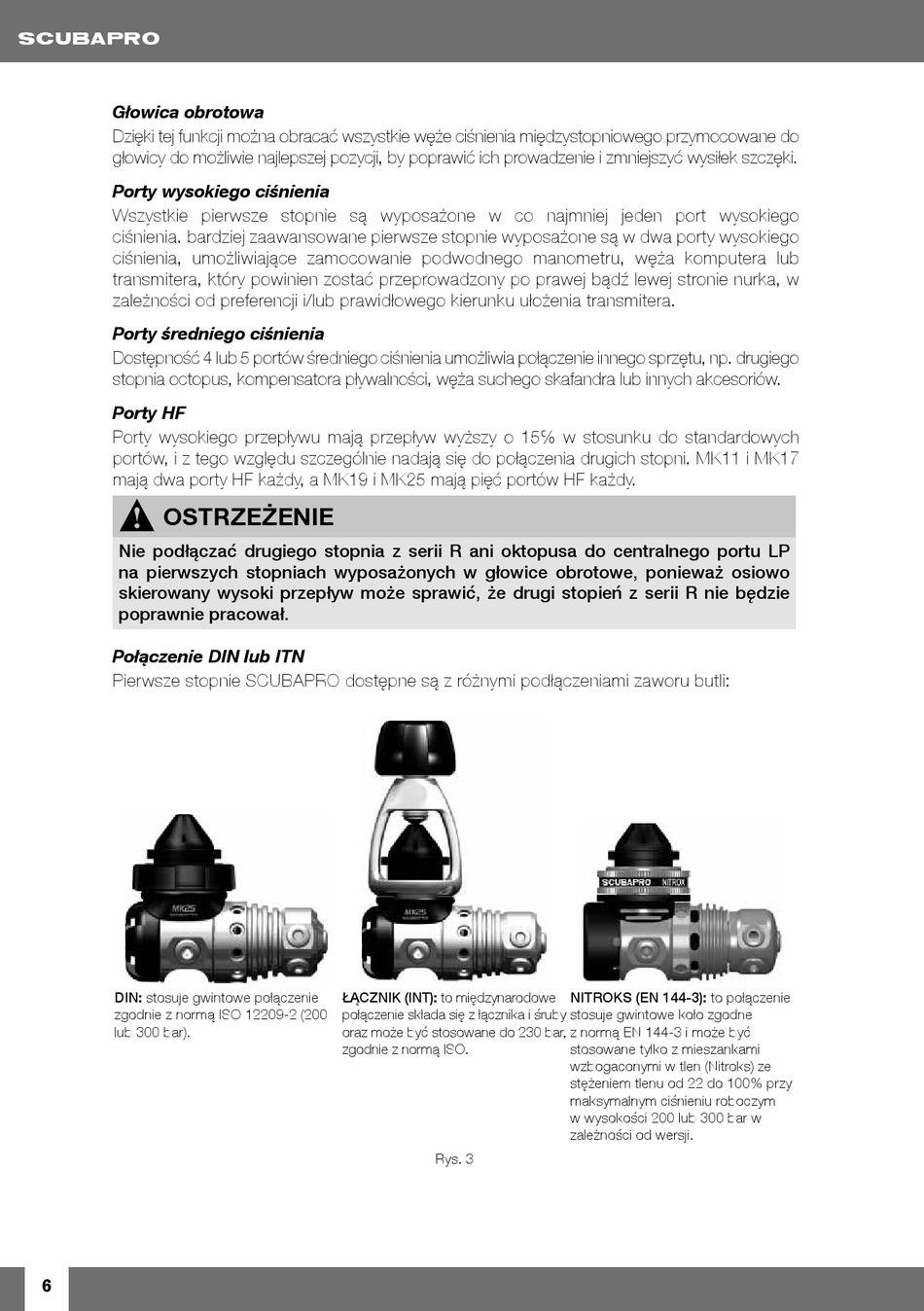

Scubapro MK2 PLUS Bedienungsanleitung Seite 144

Głowica obrotowa
Dzięki tej funkcji można obracać wszystkie węże ciśnienia międzystopniowego przymocowane do
głowicy do możliwie najlepszej pozycji, by poprawić ich prowadzenie i zmniejszyć wysiłek szczęki.
Porty wysokiego ciśnienia
Wszystkie pierwsze stopnie są wyposażone w co najmniej jeden port wysokiego
ciśnienia. bardziej zaawansowane pierwsze stopnie wyposażone są w dwa porty wysokiego
ciśnienia, umożliwiające zamocowanie podwodnego manometru, węża komputera lub
transmitera, który powinien zostać przeprowadzony po prawej bądź lewej stronie nurka, w
zależności od preferencji i/lub prawidłowego kierunku ułożenia transmitera.
Porty średniego ciśnienia
Dostępność 4 lub 5 portów średniego ciśnienia umożliwia połączenie innego sprzętu, np. drugiego
stopnia octopus, kompensatora pływalności, węża suchego skafandra lub innych akcesoriów.
Porty HF
Porty wysokiego przepływu mają przepływ wyższy o 15% w stosunku do standardowych
portów, i z tego względu szczególnie nadają się do połączenia drugich stopni. MK11 i MK17
mają dwa porty HF każdy, a MK19 i MK25 mają pięć portów HF każdy.
! OSTRZEŻENIE
Nie podłączać drugiego stopnia z serii R ani oktopusa do centralnego portu LP
na pierwszych stopniach wyposażonych w głowice obrotowe, ponieważ osiowo
skierowany wysoki przepływ może sprawić, że drugi stopień z serii R nie będzie
poprawnie pracował.
Połączenie DIN lub ITN
Pierwsze stopnie SCUBAPRO dostępne są z różnymi podłączeniami zaworu butli:
DIN: stosuje gwintowe połączenie
zgodnie z normą ISO 12209-2 (200
lub 300 bar).
6
ŁĄCZNIK (INT): to międzynarodowe
połączenie składa się z łącznika i śruby
oraz może być stosowane do 230 bar,
zgodnie z normą ISO.
Rys. 3
NITROKS (EN 144-3): to połączenie
stosuje gwintowe koło zgodne
z normą EN 144-3 i może być
stosowane tylko z mieszankami
wzbogaconymi w tlen (Nitroks) ze
stężeniem tlenu od 22 do 100% przy
maksymalnym ciśnieniu roboczym
w wysokości 200 lub 300 bar w
zależności od wersji.
