Kontakte an das XRC-CT15
anschliessen
Über interne Speisung

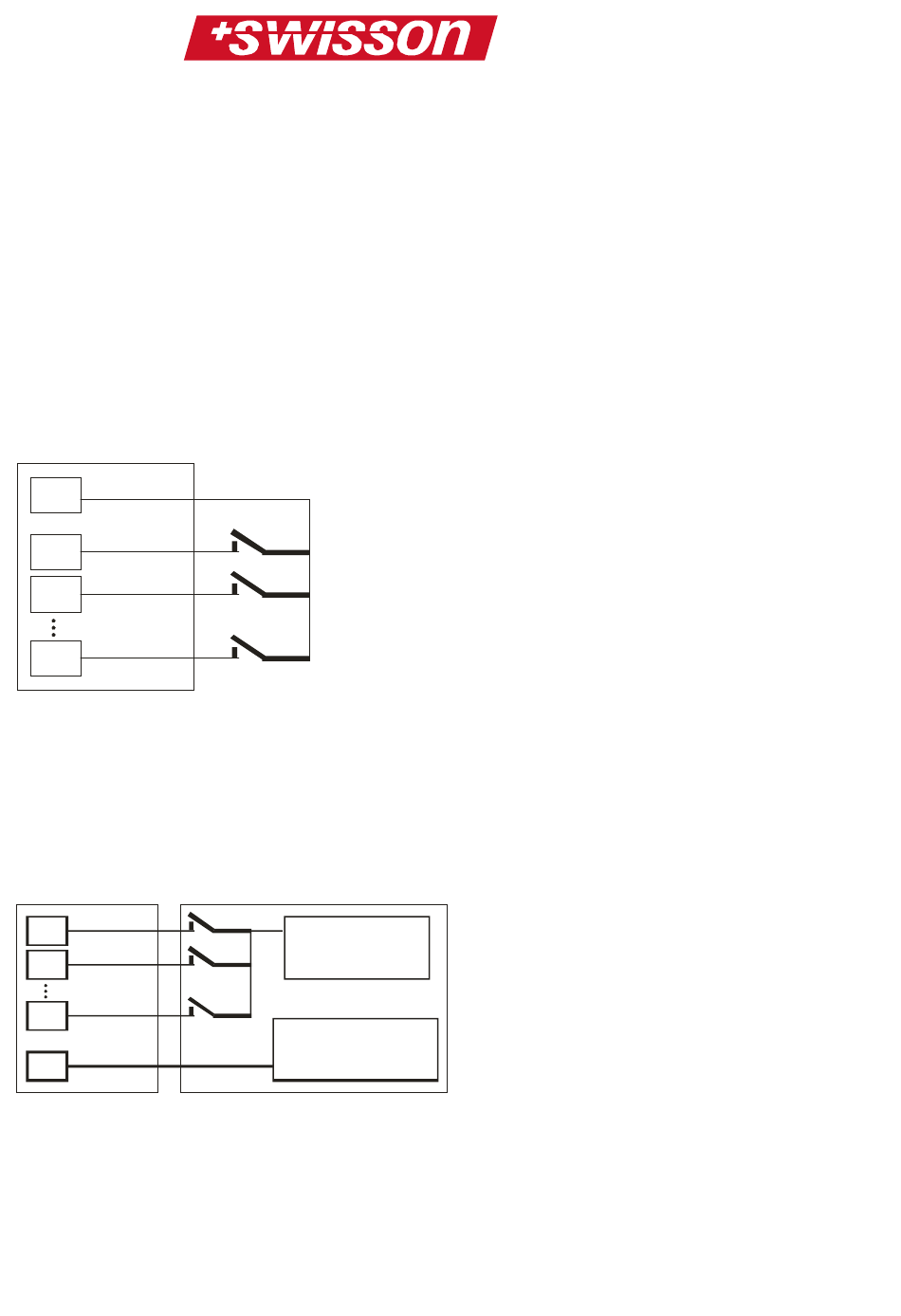

Es ist sehr einfach, mit Hilfe der internen Speisung
externe Kontakte an das XRC-CT15
anzuschliessen.
Ein Anschluss eines Schalters, Tasters, Relais oder
eines anderen Kontakts wird mit der internen
Speisung (VCC) verbunden, der andere Anschluss
mit einem bestimmten Eingang des XRC-CT15:
XRC-CT15
VCC
1
2
15
Über externe Speisung
Wird ein Gerät mit separater Speisung verwendet,
ist es wichtig, dass die Spannungsreferenz
(Ground) des Geräts mit dem GND des XRC-CT15
verbunden wird:
XRC-CT15
1
2
15
GND
ACHTUNG:
Wird ein Gerät mit separater Speisung verwendet,
müssen die Höchstwerte des XRC-CT15 beachtet
werden!!! (Kapitel Absolute Maximalwerte auf Seite
11)
External Device
Voltage of
external device
Reference (Ground)
of external device
