Arrow RMG6560 Montageanleitung Seite 18

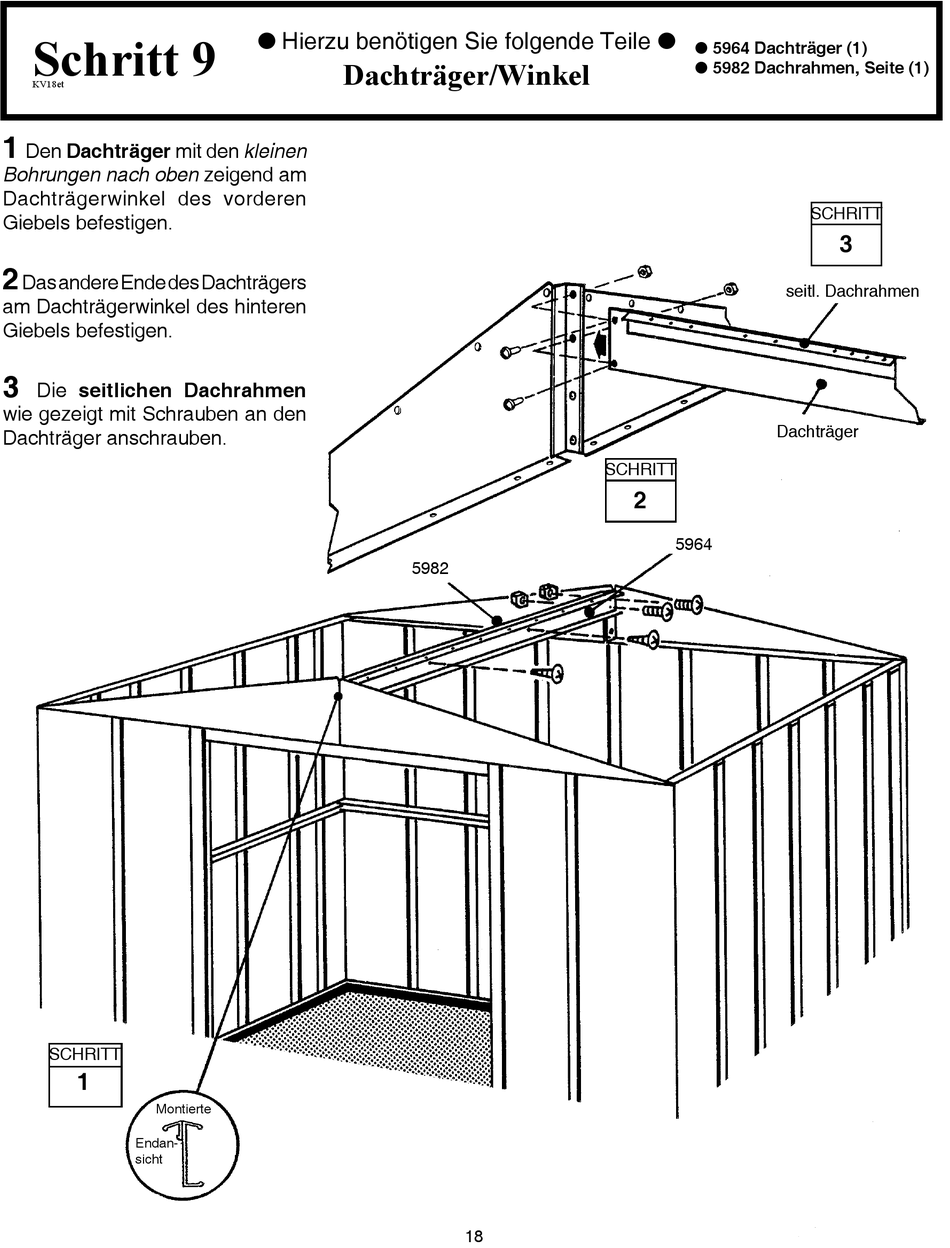

Schritt 9
KV18et
1
Den Dachträger mit den kleinen
Bohrungen nach oben zeigend am
Dachträgerwinkel des vorderen
Giebels befestigen.
2
Das andere Ende des Dachträgers
am Dachträgerwinkel des hinteren
Giebels befestigen.
3
Die seitlichen Dachrahmen
wie gezeigt mit Schrauben an den
Dachträger anschrauben.
SCHRITT
1
Montierte
Endan-
sicht
 Hierzu benötigen Sie folgende Teile 
Dachträger/Winkel
5982
SCHRITT
2
18
 5964 Dachträger (1)
 5982 Dachrahmen, Seite (1)
SCHRITT
3
seitl. Dachrahmen
Dachträger
5964
