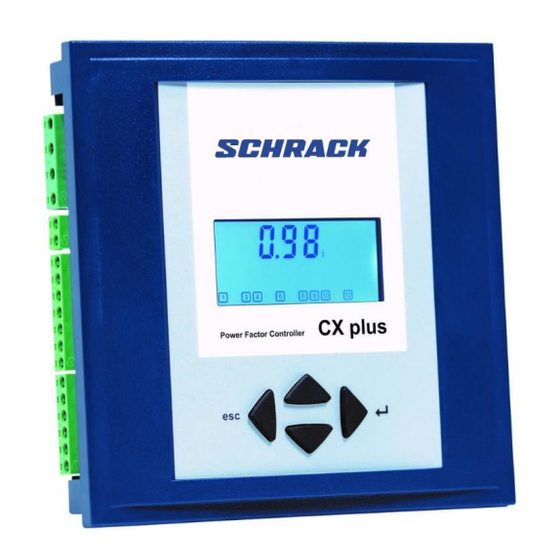

- Seite 1 BEDIENUNGSANLEITUNG BLINDLEISTUNGSREGLER CX plus FRACXP06R-, FRACXP12R, FRACXP12RM...
-
Seite 2: Inhaltsverzeichnis
Inhalt SICHERHEITSHINWEISE INSTALLATION UND INBETRIEBNAHME ANSCHLUSSSCHALTBILD -12R PLUS PTIONENLISTE ANSCHLUSSDATEN INBETRIEBNAHME FRAGEN WÄHREND DER INBETRIEBNAHME ANZEIGEN IM DISPLAY BEDIENUNG DES REGLERS MENÜ CX PLUS ESSWERTE ENÜ INFO (S TUFENDATENBANK MANUAL (H ANDBETRIEB ANUELLES TUFEN BSCHALTEN SETUP (E INSTELLMENÜ -SETUP-M XPERTEN ENÜ... - Seite 3 800 H INTERGRUNDBELEUCHTUNG PTIONEN LARMSPEICHER ENÜ FEHLERBEHEBUNG ANWENDUNGEN USÄTZLICHER CHALTAUSGANG FÜR EINE TUFE ÜFTERANSTEUERUNG Ü BERTEMPERATURABSCHALTUNG TUFEN THD-U- / THD-I- S CHUTZ MSCHALTUNG AUF DURCH DEN IGITALEINGANG I-LOW-A NTERDRÜCKUNG DES LARMES DURCH DEN IGITALEINGANG XTERNER LARM ÜBER DEN IGITALEINGANG RKENNUNG EISTUNGSVERLUST TUFEN...
- Seite 4 REGELALGORITHMEN BEST FIT (AUTO) LIFO OMBI ILTER ROGRESSIV FIFO TRAFOKOMPENSATION INSTELLEN DER FFSETBLINDLEISTUNG EMISCHTE ESSUNG STANDARD- UND KUNDENEINSTELLUNGEN TECHNISCHE DATEN ANHANG INSTELLUNG HASENKORREKTURWINKEL JE NACH NSCHLUSS NSCHLUSS BEI GEMISCHTER ESSUNG...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Die Sicherheitshinweise und Anweisungen sind aufmerksam und sorgfältig durchzulesen. Vor der Installation und dem Betrieb des Gerätes, ist sich mit diesem vertraut zu machen. Im Handbuch und auf dem Geräteaufkleber auf der Geräterückseite werden folgende Symbole verwendet, um auf Gefahren und Probleme hinzuweisen oder geben spezielle Hinweise wieder. -
Seite 6: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Vor dem Einbau sind die Anschlussdaten des CX plus mit den Daten des Netzes und der Installation abzugleichen. Grundsätzlich ist der Arbeitsbereich spannungsfrei zu schalten, sowie gegen unbefugtes und unabsichtliches Wiedereinschalten zu sichern. Spannungsfreiheit ist mit einem genormten Mess- / Prüfgerät festzustellen. -
Seite 7: Anschlussschaltbild
Anschlussschaltbild -12R PLUS PTIONENLISTE Bezeichnung Erklärung CX plus -06R 6 Ausgangs- / Stufenrelais -12R 12 Ausgangs- / Stufenrelais Modbus RTU – Anschluss über RS485 3-Drahtbus Melde- / Alarmrelais mit Öffnerkontakt... -
Seite 8: Anschlussdaten
Anschlussdaten Mess- /Versorgungsspannung Kombinierte Spannungsmessung und Versorgung Bereich: 90 – 550V AC, 45 – 65Hz Klemmen: U1 / U2 Bei Verwendung von Spannungswandlern kann ein Wandlerfaktor eingestellt werden. Bereich 1,0 – 350,0 Strommessung Strommessung Bereich: 5mA – 5A AC, 45 – 65Hz. Verwendung von x/1 und x/5 Wandlern möglich. -
Seite 9: Inbetriebnahme
Inbetriebnahme Der CX plus ist mit Standardwerten vorprogrammiert, die bei einem Anschluss nach Schaltbild an ein 400V Netz, einen Betrieb fast ohne weiteren Einstellungen ermöglicht. ! ACHTUNG Ausnahme: Der Stromwandlerfaktor (SETUP/Ct) muss zur richtigen Berechnung der Messwerte und zur richtigen Erkennung der Stufengrößen eingegeben werden. Die Messwerte vom Strom und der Leistungen werden nur angezeigt, wenn der Stromwandlerfaktor eingestellt wurde. -
Seite 10: Fragen Während Der Inbetriebnahme
Fragen während der Inbetriebnahme „AUTO“ wird nicht angezeigt Regelung ist angehalten oder ausgeschaltet. Mögliche Ursachen: Handbetrieb, Regelung wurde im Setup-Menü angehalten oder abgeschaltet. Strom ist kleiner 5mA, Spannung oder THD der Spannung oder Strom sind außerhalb des gültigen Bereiches, Temperatur ist zu hoch, „Automatische Initialisierung (AI)“ wurde mit Fehler abgebrochen. ... - Seite 11 Mögliche Ursachen: Der eingestellte Phasenkorrekturwinkel passt nicht zum Anschluss von Messspannung und -strom Lösung: Anschluss korrigieren, „Automatische Initialisierung (AI)“ ausführen oder Phasenkorrekturwinkel manuell richtig einstellen. Messspannung oder -strom wurden vom Anschlusssinn 180° verdreht (U2 / U1 statt U1 / U2 bzw. S2 / S1 statt S1 / S2) angeschlossen.
- Seite 12 Lösung: Kondensatoren tauschen Sicherungen sind defekt Lösung: Sicherungen tauschen Leistungsschütz schaltet nicht mehr oder Kontakte sind defekt Lösung: Leistungsschütz tauschen (siehe Kapitel „Erkennung / Rücksetzen defekter Stufen“) Häufiges Schalten der Ausgänge Mögliche Ursachen: In der Stufendatenbank sind noch die Startwerte der Stufenleistung der einzelnen Stufen gespeichert. Durch das Schalten der Stufen werden die Stufenleistungen der einzelnen Kondensatoren erkannt und in der Stufendatenbank gespeichert.
- Seite 13 Messwerte Strom und der Leistungen und der Stufengrößen sind falsch Mögliche Ursachen: Der eingestellte Stromwandlerfaktor ist falsch Lösung: Stromwandlerfaktor korrekt eingeben (SETUP/100/Ct), Stufengrößen manuell (SETUP/402) eingeben oder Stufendatenbank zurücksetzen (SETUP/602). ! WARNUNG Vor dem Abklemmen des Strommesspfades am Gerät bzw. am Stromwandler, muss der Stromwandler kurzgeschlossen werden.
-
Seite 14: Anzeigen Im Display
Anzeigen im Display Auf der rechten Seite des Displays wird das aktuell ausgewählte Hauptmenü angezeigt. INFO: Stufendatenbank AUTO: Regelung ist aktiv. Stufen werden automatisch zu- und abgeschaltet. MANUAL: Handbetrieb: Stufen können von Hand zu- und abgeschaltet werden. SETUP: Einstellmenü ALARM: Alarmspeicher: Die letzten 10 Alarme können hier angezeigt werden. - Seite 15 Alarm-Meldungen: Messspannung ist außerhalb der eingestellten Toleranz. ALAR Messstrom kleiner (möglicherweise I LO Kurzschlussbrücke am Stromwandler (K – L) noch vorhanden ALAR oder Unterbrechung Strompfad oder Stromwandlerverhältnis zu groß). I hI Messstrom ist zu hoch. ALAR Der Regler kann das Kompensationsziel nicht erreichen. ALAR Das eingestellte Limit für den THD der Spannung ist HARu...
- Seite 16 Eingestelltes Limit der maximal zulässigen Schaltspiele einer oder mehrerer Stufen wurde überschritten. Fehlercode und Stufennummer blinken im Wechsel. ALAR Nur die kleinste betroffene Stufennummer wird angezeigt. Eingestelltes Limit der maximal zulässigen Betriebsstunden einer oder mehrerer Stufen wurde überschritten. Fehlercode und Stufennummer blinken im Wechsel. ALAR Nur die kleinste betroffene Stufennummer wird angezeigt.
- Seite 17 HINWEIS: Alarmmeldungen werden nur im Hauptmenü angezeigt. Die Menüpunkte INFO, MANUAL, SETUP oder ALARM dürfen nicht ausgewählt sein. HINWEIS: Sind im Hauptmenü die Menüs INFO, MANUAL, SETUP oder ALARM ausgewählt, werden nur Fehler- und Statusmeldungen angezeigt. HINWEIS: Sind die Untermenüs INFO, MANUAL, SETUP oder ALARM aktiv, werden keine Alarm-, Fehler- und Statusmeldungen angezeigt.
-
Seite 18: Bedienung Des Reglers
Bedienung des Reglers Die Bedienung des CX plus erfolgt über 4 Tasten. HINWEIS: Wird innerhalb von 60s keine Taste gedrückt, wird die Hintergrundbeleuchtung ausgeschaltet. Ist die Hintergrundbeleuchtung ausgeschaltet, wird durch Drücken einer der 4 Tasten zuerst die Hintergrundbeleuchtung eingeschaltet. Eine Reaktion im Benutzermenü erfolgt erst durch erneutes Drücken einer Taste. Erhöhen Werten, Auswahl... -
Seite 19: Menü Cx Plus
Menü CX plus ESSWERTE ENÜ Alle grau hinterlegten Messwerte sind im Auslieferungszustand ausgeblendet und werden nur angezeigt, wenn der Stromwandlerfaktor im Menü "SETUP/100/Ct" eingestellt wird. HINWEIS: Wird das Gerät auf Werkseinstellungen (SETUP/602) zurückgesetzt, muss der Stromwandlerfaktor erneut eingegeben werden, damit alle Messwerte wieder angezeigt werden. 1.00 1.00 Spannung L - L... - Seite 20 Ungerade Harmonische U 0.40 3 - 19 Harmonische 1.00 Verzerrung 1.67 I gesamt Ungerade Harmonische I 0.74 3 - 19 1.00 0.999 dreistellig cosϕ Powerfaktor Verhältnis 0.888 Durchschnitts Powerfaktor 1.000 Frequenz Temperatur °C Höchste gemessene Temperatur °C Betriebs- stundenzähler 188.9...
- Seite 21 0.99 Höchste gemessene Spannung L - L Höchste gemessene 2.66 Harmonische Verzerrung U gesamt Sprung nach oben zu: Spannung L - L...
-
Seite 22: Info (Stufendatenbank )
INFO (S TUFENDATENBANK Im "INFO" Menü werden für jede Stufe die Schaltspiele, die Betriebsstunden, der Stufentyp / -Status, die aktuelle Stufenleistung und die Stufenleistung in Bezug auf die Anfangsleistung (in %) angezeigt. Mit Hilfe dieser Daten können Rückschlüsse auf den Zustand der Anlage und den Zustand der einzelnen Stufen gezogen werden. -
Seite 23: Manual (Handbetrieb : Manuelles Stufen Z U - Und Abschalten )
Sprung nach oben Anzeige der Stufengröße INFO Anzeige der Stufengröße nur aktiv, wenn CT eingestellt kVar wurde, sonst ---- max. max. Betriebsstunden der Stufe max. MANUAL (H ANDBETRIEB ANUELLES TUFEN BSCHALTEN Zu Testzwecken können beim CX plus die Stufen-Ausgänge von Hand geschaltet werden. Im "MANUAL"... - Seite 24 1.00 Stufe jeder 1.00 INFO auswählen. Schalthandlung wird der aktuelle COS ϕ Stufe Zu- angezeigt oder Abschalten Entladezeit beachten! 1.00 0.95 1.00 1.00 i MANUAL i MANUAL i MANUAL i MANUAL 1.00 0.95 1.00 1.00 i MANUAL i MANUAL i MANUAL SETUP 1.00 ALARM...
-
Seite 25: Setup (Einstellmenü )
SETUP (E INSTELLMENÜ 100 Schnell-START-Setup Enthält alle für die Inbetriebnahme wichtigen Einstellungen aus den Setup-Menüs 200 bis 400. Dieses Menü ist immer sichtbar. Für die Inbetriebnahme der Regelung sind bei einem Anschluss an ein 400V Netz und bei einem Anschluss von Messspannung und -strom, wo sich eine Phasenlage von 0° (Anschluss Spannung = L-N) oder 90°... - Seite 26 1.00 1.00 INFO 1.00 MANUAL Einstellung der Nennspannung 1.00 Un = Außenleiterspannung. Dieser Wert wird für die Überwachung der SETUP SETUP V SETUP Spannungstoleranz benötigt. Die in der Stufendatenbank gespeicherten Stufengrößen beziehen sich ebenfalls auf die Nennspannung. 1.00 Eingabe Stromwandlerfaktor z.B.
- Seite 27 Schaltzeit, die zwischen dem Zu- und dem Abschalten der einzelnen Stufen gewartet wird S SETUP Einstellen des Stufentyps für jede einzelne Stufe: SETUP Stufennummer anwählen. Stufe auswählen AUTO: Stufe ist aktiv. FOFF: Stufe ist deaktiviert. FON: Stufe ist immer an Flty: Stufe ist defekt (kann nicht eingestellt werden)
-
Seite 28: Experten -Setup-Menü Cx Plus
-SETUP-M XPERTEN ENÜ PLUS Um aus dem Schnell-START-SETUP-Menü in das EXPERTEN-SETUP-Menü des CX plus zu gelangen, die Taste "" oder ""drücken. Nun wird die Eingabe einer PIN gefordert. Der Standard- PIN ist hierbei 242. HINWEIS: Der PIN kann im SETUP-Menü 608 geändert werden. Egal welcher PIN eingestellt wurde, mit dem Master-PIN „242“... -
Seite 29: 100 Schnell -Start-Setup
100 S -START-S CHNELL ETUP Enthält alle für die Inbetriebnahme wichtigen Einstellungen. 100 Schnell-START-Setup MENU FUNKTION BEREICH Nennspannung Messung = Außenleiterspannung 100...242000 V Die korrekte Eingabe der Nennspannung ist erforderlich, da sich aus ihr die Ober- und Untergrenze der Spannungsüberwachung berechnet. Die in der Stufendatenbank gespeicherten Stufengrößen beziehen sich ebenfalls auf die eingestellte Nennspannung. - Seite 30 Die Automatische Initialisierung schaltet alle Ausgänge nacheinander durch. Dadurch kann der Regler die verwendeten Schaltausgänge erkennen. Zusätzlich wird Erkennung Phasenlage (Anschluss Messspannung und -strom) durchgeführt. Dadurch wird eventueller Fehlanschluss Strom bzw. Spannungseinganges erkannt durch Setzen Phasen- korrekturwinkels korrigiert. Die Automatische Initialisierung startet nur wenn Strom und Spannung innerhalb der eingestellten Toleranzen liegen.
-
Seite 31: Benutzergeführte Erst-Inbetriebnahme Cx Plus
Mit Ausnahme des Stufentyps „Flty“ können die folgenden Stufentypen für jede einzelne Stufe eingestellt werden: AUTO = Stufe ist aktiv und wird von der Regelung verwendet FON = Stufe ist dauerhaft eingeschaltet (Stufe wird dennoch überwacht und in kritischen Situationen abgeschaltet) ... - Seite 32 1. Das Gerät muss entsprechend der Beschreibung des Benutzerhandbuchs angeschlossen werden. 2. Auswahl benutzergeführte Erstinbetriebnahme „First SETUP“ ausführen-> YES 3. Un: Eingabe des nominalen Leiter-Leiter-Spannungswerts (ULL) des 3-phasigen Elektroenergiesystems im Bereich von 100 V … 242 kV. Die eingegebene Nominalspannung erscheint anschließend für 1 Sekunde ohne zu blinken, was gleichbedeutend der Wertübernahme ist.
- Seite 33 Einstellung der Nennspannung FIrST Un = Außenleiterspannung. SEtUP Dieser Wert wird für die V SETUP Überwachung der Spannungstoleranz benötigt. Die in der Stufendatenbank SETUP gespeicherten Stufengrößen beziehen sich ebenfalls auf die Nennspannung. FIrST Eingabe Spannungswandlerfaktor SEtUP SETUP (wird kein Wandler verwendet, Wert = 1) SETUP U-Con...
-
Seite 34: 200 Einstellungen Messung
"ON" Regelung EIN, "OFF" Regelung AUS, "HOLD" Regelung ist angehalten SETUP Die Meldung „First SETUP OK“ FiRST schließt die benutzergeführte SEtUP Erstinbetriebnahme ab. SETUP 200 E INSTELLUNGEN ESSUNG Enthält Einstellungen, um die Messung des CX plus an die Netzbedingungen anzupassen. 200 Einstellungen Messung MENU FUNKTION... - Seite 35 wurde) auf den Startwert von 3var kapazitiv zurückgesetzt. Die Stufenerkennung beginnt nochmal neu. Toleranzbereich Nennspannung 0...100% Die Einstellung dieses Wertes erfolgt in Prozent bezogen auf die Nennspannung. Liegt die Messspannung außerhalb der eingestellten Toleranz, so wird Regelung ausgeschaltet und alle aktiven Stufen sofort abgeschaltet.
- Seite 36 HINWEIS: Die Automatische Initialisierung (AI) kann die Phasenlage nur erkennen, wenn Kondensatoren an den Schaltausgängen angeschlossen sind. Sollte der CX plus die Blindleistung mit Hilfe von Drosselspulen kompensieren, dann führt diese Funktion zu Fehlern. AI arbeitet am besten, wenn konstante Lastverhältnisse herrschen. Synchronisation Frequenz Auto/Fix50/Fix60 Für die höchste Genauigkeit der Messung von Spannung und Strom...
-
Seite 37: 300 Einstellungen Regelung
300 E INSTELLUNGEN EGELUNG ENTHÄLT EINSTELLUNGEN, UM DIE REGELUNG AN DIE ANLAGENANFORDERUNGEN ANZUPASSEN UND ZU OPTIMIEREN. Einstellungen Regelung MENU FUNKTION BEREICH Regelempfindlichkeit 55...100 Die Regelempfindlichkeit gibt die Schaltschwelle zum Zu- und Abschalten der Stufen an. Ein niedriger Wert ermöglicht ein exakteres Kompensationsergebnis. Allerdings nimmt dabei die Wahrscheinlichkeit zu, dass die Regelung zu instabilem Verhalten mit möglichem Schwingen neigt. - Seite 38 Diese Funktion ist sinnvoll, wenn unterschiedlich große Stufen zur Verfügung stehen. Wenn alle verfügbaren Stufen die gleiche Leistung haben, dann sollte diese Funktion deaktiviert sein, da es sonst zu unnötigen Schaltspielen kommen kann. HINWEIS: In den Regelalgorithmen „KOMBI-Filter“, „LIFO“, „FIFO“ und Progressiv ist die Stufentauschfunktion immer deaktiviert.
- Seite 39 HINWEIS: Während der ersten 5 Schaltspiele wird der Stufentyp der betroffenen Stufe auf „FOFF“ anstatt auf „FAULTY“ gesetzt. Damit ist ausgeschlossen, dass unbelegte Stufenausgänge als fehlerhaft behandelt werden. HINWEIS: Fehlerhaft erkannte Stufen werden alle 24 Stunden oder nach einem Neustart des Reglers auf den Stufentyp AUTO gesetzt und erneut geprüft. HINWEIS: Die Einstellung ist blockiert, sofern der LIFO-Algorithmus aktiviert ist (Setup/311 = 2).
- Seite 40 und im Regelalgorithmus übersprungen. Dadurch wird ein Schwingen sowie Blockieren der Regelung verhindert! HINWEIS: Die Stufentauschfunktion und die Schaltverteilung (Schaltspiele oder Betriebsstunden) bei gleich großen Stufen sind immer deaktiviert. HINWEIS: Manuelles Schalten von Stufen ist nicht möglich. KOMBI-FILTER: Spezieller Algorithmus für Kombi-Filteranlagen mit zwei unterschiedlichen Verdrosselungsgraden.
- Seite 41 Kompensationsergebnis wird hierbei durch die Verwendung gleich großer Stufen erzielt. HINWEIS: Die Stufentauschfunktion und die Schaltverteilung (Schaltspiele oder Betriebsstunden) bei gleich großen Stufen sind immer deaktiviert. HINWEIS: Manuelles Schalten von Stufen ist nicht möglich. -9,9Mvar … Offsetblindleistung (Q-Offset) 9,9Mvar Blindleistungs-OFFSET in var, der zur gemessenen Blindleistung hinzuaddiert wird.
-
Seite 42: 400 Einstellungen Stufendatenbank
"YES": Verteilung der Schaltungen der Stufen mit gleicher Stufengröße erfolgt über die Betriebsstunden der einzelnen Stufen. Defektstufenerkennung "YES": Die Option Defektstufenerkennung ist aktiviert und defekte Stufen werden durch den Regelalgorithmus erkannt. Wird beim Zuschalten eine defekte Stufe erkannt, so wird diese umgehend wieder abgeschaltet. Sofern die Option aktiviert ist, wird... - Seite 43 und die automatische Stufenerkennung ist aktiviviert, dann wird von allen Stufen die aktuelle und die ursprüngliche Stufengröße (der Wert der nach dem Abschluss der Stufenerkennung übernommen wurde) auf den Startwert von 3var zurückgesetzt. Die Stufenerkennung beginnt nochmal neu. AUTO / FON / Stufentyp (Stufe 1…max) FOFF Mit Ausnahme des Stufentyps „Flty“...
-
Seite 44: 500 Einstellungen Alarm
Überwachung neu zu starten. Dadurch wird ein anstehender OPHS-Alarm zurückgesetzt. HINWEIS: Betriebsstunden müssen als ganze Stunden eingegeben werden. Sind mehrere gleich große Stufen angeschlossen und die Option „Schaltungen Stufen über die Betriebsstunden der einzelnen Stufen verteilen“ aktiviert (SETUP/315 = YES), führt der Regler auf Basis der Betriebsstundenzähler der einzelnen Stufen automatisch eine Schaltverteilung für diese Stufen durch, so dass die Betriebsstunden für diese Stufen gleichmäßig verteilt werden. - Seite 45 "YES": Alarmmeldungen (Display und Alarmrelais) müssen von Hand zurückgesetzt werden. Um anstehende Alarme zurückzusetzen, die Taste "" (esc) für ca. 3s gedrückt halten. "NO": Sobald die Alarmbedingung nicht mehr ansteht, werden die Alarmmeldungen (Display und Alarmrelais) automatisch zurückgesetzt. HINWEIS: Ein Alarm kann nur manuell zurückgesetzt werden, wenn dieser nicht mehr ansteht.
- Seite 46 HINWEIS: Solange der Alarm noch ansteht, ist die Regelung angehalten. Die durch das Alarmsystem abgeschalteten Stufen sind für max. 30min gesperrt. Aktive „FON“-Stufen werden ebenfalls abgeschaltet und geblockt. Manuell zugeschaltete Stufen werden NICHT abgeschaltet. Schaltet man eine Stufe manuell ab, so ist diese nur während dem Ablauf der Entladezeit gesperrt.
- Seite 47 Grenzwert Betriebsstunden Regler für den Service Alarm. Ist der Service- Alarm aktiviert (SETUP/506 = YES) und wird der Grenzwert der Betriebsstunden des Reglers um 1h überschritten, wird sofort der Service- Alarm signalisiert und im Display wird „OPH “ angezeigt. Das ALARM Alarmrelais öffnet seinen Kontakt.
- Seite 48 Manuell geschaltete Stufen werden NICHT abgeschaltet. Schaltet man eine Stufe manuell ab, so ist diese nur während des Ablaufs der Entladezeit gesperrt. Digitaleingang aktiv bei HIGH Signal Yes/No "YES" = HIGH-Aktiv: Kein Signal am Digital Eingang angelegt nicht aktiv. Signal am Digital Eingang angelegt ...
- Seite 49 gesperrt. Aktive „FON“-Stufen werden ebenfalls abgeschaltet und geblockt. Manuell geschaltete Stufen werden NICHT abgeschaltet. Schaltet man eine Stufe manuell ab, so ist diese nur während dem Ablauf der Entladezeit gesperrt. Regel-Alarm (Ziel-COSϕ kann nicht erreicht werden) Yes/No "YES": Regel-Alarm ist aktiviert. Konnte der Regler nach 75-facher Schaltzeit den Ziel-COS-PHI nicht erreichen, weil keine passende Stufe zum Zu- bzw.
- Seite 50 „NO": Display blinkt NICHT, wenn ein Alarm signalisiert wird. Dies ist die Standardeinstellung. „YES": Display blinkt, wenn ein Alarm signalisiert wird. HINWEIS: Funktioniert nur wenn die Hintergrundbeleuchtung des Gerätes ausgeschaltet ist. Drückt man eine Taste, wird die Hintergrundbeleuchtung wieder eingeschaltet. Das Display blinkt nicht mehr. Wird keine weitere Taste gedrückt, wird nach 60s die Hintergrundbeleuchtung ausgeschaltet.
- Seite 51 abgeschaltet, ist die Regelung angehalten, solange der Digitaleingang- Alarm noch ansteht. HINWEIS: Solange der Alarm noch ansteht, ist die Regelung angehalten. Die durch das Alarmsystem abgeschalteten Stufen sind für max. 30min gesperrt. Aktive „FON“-Stufen werden ebenfalls abgeschaltet und geblockt. Manuell zugeschaltete Stufen werden NICHT abgeschaltet. Schaltet man eine Stufe manuell ab, so ist diese nur während dem Ablauf der Entladezeit gesperrt.
-
Seite 52: 600 Reset-Menü
600 RESET-M ENÜ Ermöglicht das Zurücksetzen aller gemachten Einstellungen, vom Regler gespeicherte Werte und Zähler. Zusätzlich kann die Softwareversion des Gerätes abgefragt und das Passwort (PIN) für das Experten-Setup-Menü geändert werden. 600 RESET-Menü MENU FUNKTION BEREICH RESET Einstellungen Yes/No „YES“: Setzt alle gemachten Einstellungen inklusive der Einstellung der Entladezeit der Stufen (SETUP/401) und die Funktion „Schaltausgang verwenden“... -
Seite 53: 700 Einstellungen Modbus
„YES“: Setzt den Betriebsstundenzähler Regler zurück. Nach dem Bestätigen der Einstellung „YES“, erfolgt der RESET. Die Einstellung springt automatisch au „NO“ zurück. RESET durchschnittlicher Anlagen Powerfaktor (APF) Yes/No „YES“: Setzt den durchschnittlichen Anlagen Powerfaktor (APF) zurück. Nach dem Bestätigen der Einstellung „YES“, erfolgt der RESET. Die Einstellung springt automatisch au „NO“... - Seite 54 MENU FUNKTION BEREICH 1,2k; 2,4k; 4,8k; 9,6k;19,2k; 38,4k; Übertragungsrate / Baudrate 57,6k; 115,2k Einstellung der Übertragungsrate der Kommunikationsschnittstelle EVEN/ODD/ Parität und Stoppbits NONE Einstellung der Parität und der Stoppbits der Kommunikationsschnittstelle EVEN: Parität = Gerade Stoppbits = 1 ODD: Parität = Ungerade Stoppbits = 1 NONE: Parität = Keine Stoppbits = 2...
- Seite 55 800 H INTERGRUNDBELEUCHTUNG PTIONEN Enthält Einstellungen, um die Zeitdauer der Hintergrundbeleuchtung beim Systemstart zu parametrieren. 800 Hintergrundbeleuchtung - Optionen MENU FUNKTION BEREICH Hintergrundbeleuchtung Inbetriebnahme-Modus YES / NO Einstellung Aktivierung Option Hintergrundbeleuchtung Inbetriebnahme-Modus. Mit Auswahl „YES“ läuft unter Menüpunkt 802 die voreingestellte Zeit ab und wird im Display visualisiert.
- Seite 56 Fehlerbehebung Störung / Alarm Mögliche Ursache Abhilfe Versorgungs-/ Überprüfen, Keine Anzeige im Display Messspannung fehlt angeschlossene Messspannung im Bereich von 90…550V AC liegt. korrekten Anschluss Messspannung überprüfen, ggf. korrigieren. Messspannung außerhalb Messspannung überprüfen. Displayanzeige Einstellung der Toleranz ALARM Nennspannung...
- Seite 57 Die automatische Regelziel werden falsch (SETUP/100/Ai) bzw. angezeigt. (SETUP/207) starten. Initialisierung wurde mit Oder im SETUP-MENÜ den Fehler abgebrochen. Der Phasenkorrekturwinkel Phasenkorrekturwinkel (SETUP/206) kontrollieren, wurde falsch eingestellt oder ggf. korrigieren. vom AI falsch erkannt. Mit Offsetblindleistung ...
- Seite 58 worden sind Kondensatoren, Sicherungen und Leistungs- schütze prüfen. Stufentyp ggf. auf „AUTO“ setzen Dimensionierung Anlage überprüfen. Möglicherweise reicht die Kompensationsleistung nicht mehr aus oder die Abstufung Stufengrößen ist zu grob oder Stufengrößen sind möglicherweise überdimensioniert Phasenlage durch den ...
- Seite 59 Stufen zu groß benötigte Stufen werden nicht zugeschaltet Blindleistung kleiner als Schaltschwelle Stufenleistung kleinsten Kondensatorstufe. ΔQ Messwertemenü überprüfen. Dimensionierung Anlage überprüfen. Möglicherweise Abstufung Stufengrößen zu grob oder Stufengrößen sind möglicherweise überdimensioniert Stufen gesperrt, da Überprüfen Im manuellen Modus lassen sich ...
- Seite 60 Schaltausgang Lüfter ist als Einstellungen Schaltausgang Stufe 13 wird von für der Regelung nicht verwendet Lüfter-Schaltausgang Lüfterschaltausgang bzw. Schalten eingestellt (Standard). überprüfen: SETUP/406 eventuell auf Handbetrieb ist nicht möglich, da „NO“ eingestellt Stufe nicht ausgewählt werden kann. „YES“...
- Seite 61 Anwendungen USÄTZLICHER CHALTAUSGANG FÜR EINE TUFE Der Regler besitzt 6 oder 12 Schaltausgänge und eine zusätzliche Stufe benötigt. Lösung: Der CX plus bietet die Möglichkeit, den Lüfterausgang als zusätzlichen Stufenausgang zu verwenden. Vorgehensweise: Funktion „Schaltausgang LÜFTER als Stufen-Schaltausgang verwenden“ (SETUP/406) aktivieren.
- Seite 62 ÜFTERANSTEUERUNG Der Regler soll temperaturabhängig im Schaltschrank die Lüfteransteuerung mit übernehmen. Lösung: Der CX plus ist mit einem unter dem Gehäuse integrierten Temperatursensor (NTC) ausgestattet. Im Alarmsystem kann der Grenzwert eingestellt werden, ab welcher Temperatur der Schaltausgang für den Lüfter angesteuert werden soll. Vorgehensweise: ...
- Seite 63 Ü BERTEMPERATURABSCHALTUNG TUFEN Der Regler soll temperaturabhängig im Schaltschrank die aktiven Stufen bei Übertemperatur abschalten. Lösung: Der CX plus ist mit einem unter dem Gehäuse integrierten Temperatursensor (NTC) ausgestattet. Im Alarmsystem kann der Grenzwert eingestellt werden, ab welcher Temperatur die Schaltausgänge der aktiven Stufen nacheinander abgeschaltet werden, solange der Temperatur-Alarm ansteht.
- Seite 64 Vorgehensweise: THD-U-Grenzwert im SETUP/502 einstellen Im SETUP-Menü 502 den Grenzwert für den THD-U-Alarm einstellen. THD-I-Grenzwert im SETUP/510 einstellen Im SETUP-Menü 510 den Grenzwert für den THD-I-Alarm einstellen. Funktion „Stufen nacheinander abschalten, wenn TEMP-Alarm“ aktivieren (SETUP/503) Im SETUP/503 die Funktion „Stufen nacheinander abschalten, wenn TEMP-Alarm“ (Stufenabschaltsequenz) aktivieren: SETUP/503 == YES ...
- Seite 65 Funktion: Wird der Digitaleingang angesteuert, erscheint im Display die Anzeige „NT“ und der Regler regelt zum eingestellten Ziel-COS ϕ 2 hin. Wird der Digitaleingang nicht mehr angesteuert, verschwindet im Display die Anzeige „NT“ und der Regler regelt wieder zum eingestellten Ziel-COS ϕ 1 hin. I-LOW-A NTERDRÜCKUNG DES LARMES DURCH DEN...
- Seite 66 XTERNER LARM ÜBER DEN IGITALEINGANG Ein externer Alarm (z.B. Übertemperatur über Thermostat) soll mit dem CX plus erfasst werden. Lösung: Der Digitaleingang des Reglers kann zur Erfassung externer Alarme verwendet werden. Vorgehen: Funktion „Digitaleingang-Alarm“ (SETUP/518) aktivieren. Im SETUP-Menü 518 die Einstellung auf "di" setzen. ...
- Seite 67 RKENNUNG EISTUNGSVERLUST TUFEN TAGE OWER Der CX plus soll den Leistungsverlust der einzelnen Stufen erkennen und beim Unterschreiten eines Grenzwertes die betroffenen Stufen abschalten und dauerhaft sperren. Lösung: Der CX plus gleicht fortlaufend beim Zu- und Abschalten einer Stufe die aktuelle Stufengröße an den ermittelten Wert an.
-
Seite 68: Erkennung / Manuelle Eingabe Stufengrößen
Erkennung / manuelle Eingabe Stufengrößen TUFENERKENNUNG IST AKTIVIERT UTOMATISCHE RKENNUNG DER TUFENGRÖßE Ist die Stufenerkennung aktiviert (SETUP/308 = YES) ermittelt der CX plus automatisch jeweils nach dem Zu- und Abschalten einer Stufe die Stufengröße. Nach der ersten Schalthandlung wird in der Stufendatenbank für diese Stufe dieser Wert als aktuelle Stufengröße gespeichert. - Seite 69 Bei Problemen mit der Stufenerkennung kann es sein, dass angeschlossene Stufen vom Regler auf "FOFF" gesetzt wurden. Deshalb sollte der Stufentyp der einzelnen Stufen im SETUP-Menü 100/OUt oder 403 kontrolliert werden und wenn notwendig auf "AUTO" umgestellt werden. Regelung wieder einschalten. Im SETUP-Menü...
-
Seite 70: Erkennung / Rücksetzen Defekter Stufen
Erkennung / Rücksetzen defekter Stufen Wenn der Regler eine Stufe als defekt erkannt hat (3 aufeinander folgende Schaltspiele ohne Netzreaktion) und geblockt hat (Stufentyp = „Flty“) ist diese für 24 Stunden für die Regelung gesperrt. Defekte Stufen werden nur gesperrt, wenn die Funktion “Fehlerhafte Stufen sperren” aktiviert ist (SETUP/309 = YES). -
Seite 71: Hinzufügen Zusätzlicher Stufen
Hinzufügen zusätzlicher Stufen Wird eine bestehende Anlage um eine oder mehrere Stufen erweitert, können die zusätzlichen Stufen in der Stufendatenbank einfach hinzugefügt werden. Dazu muss nur der Stufentyp der zusätzlich belegten Schaltausgänge auf „AUTO“ eingestellt werden (SETUP/100/OUt oder SETUP/403). Ist die Stufenerkennung ausgeschaltet (SETUP/308 = NO) müssen zusätzlich die Stufengrößen für diese Stufen von Hand eingegeben werden (SETUP/402). -
Seite 72: Automatische Schaltverteilung Äquivalenter Stufen
Automatische Schaltverteilung äquivalenter Stufen Der CX plus führt automatisch eine Schaltverteilung über alle angeschlossenen gleichgroßen Stufen durch. Diese erfolgt entweder über die Schaltspielezähler der einzelnen Stufen (Standardeinstellung) oder über die Betriebsstunden der einzelnen Stufen. ERTEILUNG DER CHALTUNGEN ÜBER DIE CHALTSPIELE Sind mehrere gleich große Stufen angeschlossen und die Option „Schaltungen Stufen über die Betriebsstunden der einzelnen Stufen verteilen“... -
Seite 73: Automatische Initialisierung
Automatische Initialisierung ! ACHTUNG Damit die Messung der Wirk- und Blindleistung, des COS-PHI, Power Faktors und die automatische Erkennung der Stufengrößen einwandfrei funktioniert, muss der Phasenkorrekturwinkel in Abhängigkeit vom Anschluss der Messspannung und -strom eingestellt werden. Dies ist Voraussetzung für eine einwandfreie Funktion der Regelung. Die Automatische Initialisierung kann den Anschluss des Reglers erkennen und stellt nach erfolgreichen Abschluss den Phasenkorrekturwinkel automatisch ein. - Seite 74 AI / A ROBLEME WÄHREND DES BBRUCH DES Kann die Automatische Initialisierung während der maximalen 4 Durchläufe den Phasenwinkel nicht erkennen, wird die AI mit Fehlermeldung abgebrochen: abrt Im Display wird im Wechsel angezeigt. Die Regelung wurde durch die AI ausgeschaltet („OFF“): Im Display wird „PFC“ und „OFF“ im Wechsel angezeigt.
-
Seite 75: Regelalgorithmen
Regelalgorithmen Der CX plus bietet dem Benutzer die Auswahl von 5 verschiedenen Regelalgorithmen. Der durch den Regler verwendete Regelalgorithmus kann im SETUP-Menü 311 eingestellt werden: 1 = BEST FIT (Standard) 2 = LIFO 3 = KOMBI-FILTER 4 = PROGRESSIV 5 = FIFO BEST FIT (AUTO) Der Regler arbeitet nach dem "BEST FIT"-Prinzip (Bestes Ergebnis). -
Seite 76: Kombi -Filter
! ACHTUNG Wird die Einstellung „Fehlerhafte Stufen sperren“ (SETUP/309) deaktiviert, werden als defekt erkannte Stufen nicht mehr geblockt. Ihr Stufentyp bleibt auf „AUTO“ eingestellt. Die defekte Stufe wird dadurch nicht übersprungen. Die Regelung schaltet die defekte Stufe im Takt der Schaltzeit unnötig fortlaufend zu- und sofort wieder ab. -
Seite 77: Fifo
Stufen mit dem Stufentyp „FON“ und „FOFF“ werden von der Regelung übersprungen. Stufen die durch die Stufenabschaltsequenz vom Alarmsystem abgeschaltet und für max. 30min gesperrt worden sind, werden ebenfalls übersprungen. HINWEIS: Die Stufentauschfunktion und die Stufenerkennung sind immer deaktiviert. Keine Nachführung der Stufengrößen, keine Defektstufenerkennung und Leistungsverlusterkennung der einzelnen Stufen durch die Regelung möglich FIFO... -
Seite 78: Trafokompensation
Trafokompensation Die Kompensation eines Trafo, für den keine Feststufe vorhanden ist, kann mit dem CX plus auf zwei Wegen gelöst werden: INSTELLEN DER FFSETBLINDLEISTUNG Der Stromwandler ist auf der Abgangsseite Trafos eingebaut Die Blindleistung des Trafos wird somit durch den CX plus nicht erfasst. -
Seite 79: Standard- Und Kundeneinstellungen
Standard- und Kundeneinstellungen HINWEIS: Einige für die Inbetriebnahme wichtige Einstellungen aus den SETUP-Menüs 200, 300 und 400 sind im Schnell-START-Menü 100 nochmals zusammengefasst. Es handelt sich hier um die ein und dieselben Einstellungen, z.B. Nennspannung: Menü 100/ Un == Menü 201, usw. Die grau hinterlegten Felder können entweder nicht verändert werden (Statusanzeigen) oder werden beim Umstellen von “NO”... - Seite 80 75 s Stufe 1…max = 3 var c Stufe 1…max = AUTO Stufe 1…max = 0 Stufe 1…max = 0 h 20 % 60 s 500 k 65.5 kh 65.5 kh 30 °C 55 °C NO/YES xx.xx.xx 19,2 k...
- Seite 81 EVEN 1800 s...
-
Seite 82: Technische Daten
Technische Daten 90 – 550V AC, einphasig, 45-65HZ, 6VA, max. Absicherung 6A, Mess- Wandlerfaktor einstellbar von 1,0…350,0 Versorgungsspannung: 5mA – 5A, einphasig, Wandlerfaktor einstellbar von 1…9600 Strommessung: Relais: Schließer, gemeinsame Schaltkontaktversorgung, max. Absicherung 10A Relaisausgänge: Schaltleistung Kontakt: 250V AC / 5A 400V AC / 1A 48V DC / 1A 110V DC / 0,2A... -
Seite 83: Anhang
Anhang INSTELLUNG HASENKORREKTURWINKEL JE NACH NSCHLUSS Spannung L1-N L2-N L3-N L1-N L2-N L3-N L1-N L2-N L3-N Stromwandler Korrekturwinkel 0° 0° 0° 240° 240° 240° 120° 120° 120° Spannung L2-L3 L3-L1 L1-L2 L2-L3 L3-L1 L1-L2 L2-L3 L3-L1 L1-L2 Stromwandler Korrekturwinkel 90° 90°... - Seite 84 a_fracxp_de.pdf 05_2019...
