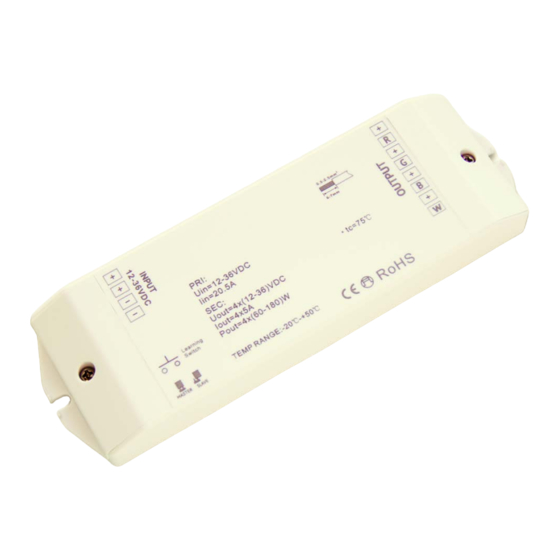

- Seite 1 BEDIENUNGSANLEITUNG LED RF WIFI CONTROLLER RGBW (IOS & ANDROID)
- Seite 2 Bedienoberfläche Tastenerläuterung Setup Taste um die Verbindungseinstellungen zu konfigurieren Farbradfeld und Power On/Off Taste – mit der Power On/Off Taste können Sie den Controller ein- und ausschalten. Mittels Farbrades kann die gewünschte und dargestellte Farbe per Fingerdruck oder durchs drüber gleiten aufgerufen werden. Farbtaste Rot –...
-
Seite 3: Anschlussschema
Funktionsprinzip des RGB(W) Controllers Diese RGB(W) Steuerung funktioniert mittels Funksignals per Fernbedienung bzw. mittels WLAN Signals per iOS oder Android Software und benötigt somit keinen direkten Sichtkontakt zwischen Empfänger und Sender. Jedoch muss sichergestellt werden, dass die Funkübertragung auch tatsächlich funktioniert, da diese aufgrund von Zwischenwänden oder Decken stark beeinflusst werden kann. -
Seite 4: Adressierung Der Empfänger
Wichtige Information bzgl. der Funk Fernbedienung und des Bedienteiles Bitte beachten Sie, dass die Fernbedienung über einen On/Off Schalter an der Unterseite verfügt und diese nur im eingeschalteten Zustand verwendbar ist. Des Weiteren befindet sich links davon eine Mini USB Schnittstelle über die man die Fernbedienung mittels USB Kabels wieder aufladen kann. Es wird empfohlen die Fernbedienung vor der ersten Inbetriebnahme vollständig aufzuladen. -
Seite 5: Funktionsbeschreibung Der Bedientasten
Funktionsbeschreibung der Bedientasten Haben Sie ein System konfiguriert bei dem Sie mehr wie eine Zone haben, so müssen Sie die entsprechende Zonentaste z.B. 1 vorwählen bevor Sie einen Befehl ausüben. Möchten Sie für mehrere Zonen den gleichen Befehl auf einmal ausüben so müssen Sie die gewünschten Zonen hintereinander vorwählen und dann den gewünschten Befehl ausüben. - Seite 6 Des Weiteren können Sie auch mit den Tasten 1 bis 8, im Zusammenhang mit der Szenentaste bis zu 8 unterschiedliche Lichtstimmungen pro Zone abspeichern Szenentaste Mit der Szenentaste können Sie bis zu 8 unterschiedliche Lichtstimmungen pro Zone abspeichern und anschliessend wieder abrufen. Gehen Sie dabei wie folgt vor: 1.) Wählen Sie die gewünschte Zone aus, für die Sie gerne die Lichtstimmung abspeichern möchten.
-
Seite 7: Bedienung Des Controllers (Interface) Mittels Ios Oder Android Software
Bedienung des Controllers (Interface) mittels iOS oder Android Software Bevor Sie mit dem Ansteuern beginnen, überzeugen Sie sich bitte davor, dass alle Komponenten laut Anschlussschema richtig angeschlossen sind und beim WiFi Interface die Ready LED grün leuchtet. Schritt 1: Steigen Sie in den App Store ein Schritt 2: Geben Sie im App Store unter wenn Sie ein Iphone besitzen bzw. - Seite 8 Schritt 5: Steigen Sie in das Menü Schritt 6: Steigen Sie in den Menüpunkt Einstellungen ein WLAN ein Schritt 7: Aktivieren Sie Ihr WLAN am Schritt 8: Warten Sie bitte solange bis die Mobiltelefon, falls dieses deaktiviert sein Verbindung mit dem „EASYCOLOR PRO“ sollte und verbinden Sie sich mit dem Netzwerk abgeschlossen ist.
- Seite 9 Schritt 9: Verlassen Sie anschliessend das Schritt 10: Nun startet das Programm und Menü Einstellungen und starten Sie das meldet sich mit dieser Fehlermeldung Programm Easycolor Pro Bestätigen Sie diese mit „YES“ Schritt 11: Nun scheint dieser Bildschirm Schritt 12: Fahren Sie fort mit der Taste auf.
- Seite 10 Schritt 13: Nun erscheint dieser Bildschirm Schritt 14: Geben sie dafür die Standard und Sie können die IP Adresse und den IP und Port Adresse ein, die werkseitig Port des Interface eingeben eingestellt ist. Diese lautet: 10.10.100.254 und der Port mit : 8899 Schritt 15: Nach dem Sie die Werte ein- Schritt 16: Nachdem die Verbindung gegeben haben, legen Sie den Schalter...
-
Seite 11: Steuerung Auf Werkseinstellungen Zurücksetzen
Schritt 17: Nun können Sie die gewünschten Einstellungen auf der Bedienoberfläche vornehmen. Steuerung auf Werkseinstellungen zurücksetzen Sie finden am LED RF WiFi Interface einen Reset Switch. Wenn Sie diese Taste ca. 10 Sekunden lang gedrückt halten und dann wieder los lassen, dann wird das Interface wieder auf die Werkseinstellungen zurück gesetzt und neu gestartet. - Seite 12 Integration des WiFi Interface ins hauseigene WLAN Netzwerk Sie haben mit dieser Steuerung auch die Möglichkeit wenn Sie daheim über ein eigenes WLAN Netzwerk verfügen, diese in das Netzwerk zu integrieren! Somit müssen Sie nicht immer zwischen 2 verschiedenen WLAN Netzwerken hin und her springen und können im hauseigenen Netzwerk bleiben um z.B.
- Seite 13 Schritt 3: Da das „EASYCOLOR“ Netzwerk werkseitig ungesichert ist, benötigen Sie für die Verbindung dieses Netzwerkes kein Passwort. Warten Sie bitte nun solange ab, bis sich Ihr Computer mit dem „EASYCOLOR“ Netzwerk verbunden hat. Nachdem Sie sich mit dem „EASYCOLOR“ Netzwerk erfolgreich verbunden haben, starten Sie Ihren Webbrowser (Internet Explorer, Google Chrome, Opera, etc.) und geben Sie in der Adressleiste die IP Adresse: 10.10.100.254 ohne dem Zusatz www.
- Seite 14 Schritt 6: Bitte markieren Sie den STA Mode da dies der richtige Modus ist, wenn man das Interface in ein anderes Netzwerk integrieren möchte. Beim STA Mode bekommt das Interface eine eigene IP Adresse und wird somit dem bestehenden WLAN Router zugeordnet wie z.B. ein PC. Der AP Mode ist dafür gedacht, wenn das Interface auch gleichzeitig als Router dienen soll und sein eigenes Netzwerk aufbauen soll.
- Seite 15 Schritt 9: Es erscheint in einem neuen Fenster die Liste aller verfügbaren WLAN Netzwerke. Darunter auch das eigene Netztwerk: Wifi@Home . Markieren Sie dies und bestätigen Sie die Eingabe mit der Schaltfläche Apply. Schritt 10: Nach Bestätigung der Eingabe öffnet sich ein neues Fenster zur Aufforderung des Passwortes für das gewählte Netzwerk.
- Seite 16 Schritt 12: Es folgt ein neues Fenster welches die neuen Einstellungen bestätigt. Klicken Sie mit der Maus links im Fenster den Menü Punkt STA Interface Setting an, um in dieses Fenster zurück zu gelangen. Schritt 13: Wählen Sie unter dem Punkt WAN Connection Type die Einstellung STATIC(fixed IP) Schritt 14: Das Fenster wird automatisch um den Punkt Static Mode erweitert...
- Seite 17 Schritt 15: Sie müssen nun, eine in Ihrem Netzwerk noch freie verfügbare IP Adresse, dem Interface vergeben. Es empfiehlt sich dabei eine höhere Adresse zu wählen wie z.B. in unserem Fall die Adresse 150 zum Schluss um Adresskonflikte zu vermeiden. Dabei muss sichergestellt werden, dass diese neue Adresse auch noch vom Router unterstützt wird und nicht bereits an ein anderes Gerät vergeben ist.
- Seite 18 Schritt 17: Sie befinden sich nun im Fenster Device Management. In diesem Fenster können Sie einerseits die Zugangsdaten des Interface ändern, wenn Sie sich das nächste Mal wieder über den Webbrowser einloggen möchten. Andererseits können Sie aber auch das Interface in diesem Fenster neustarten bzw.
- Seite 19 Schritt 19: Verbinden Sie sich dafür wieder mit dem hauseigenen WLAN Netztwerk. In unserem Fall ist es das Netztwerk Wifi@Home. Nachdem Sie sich mit dem hauseigenen WLAN Netzwerk erfolgreich verbunden haben, starten Sie Ihren Webbrowser (Internet Explorer, Google Chrome, Opera, etc.) und geben Sie in der Adressleiste die neu definierte IP Adresse des Interface ein.
- Seite 20 Schritt 21: Es öffnet sich nun das Fenster Mode Selection und es müsste der STA Mode bereits ausgewählt sein. Schritt 22: Sie können nun auch im Menü Punkt STA Interface Setting noch einmal die Angaben auf Richtigkeit überprüfen. Falls alle Angaben korrekt sind, was auch der Fall sein sollte so können Sie einfach aus dem Webbrowser aussteigen um das Einstellungsfenster zu beenden.
- Seite 21 Schritt 23: Verbinden Sie sich nun mit Ihrem Schritt 24: Starten Sie anschliessend die Mobiltelefon oder Ihrem Tablet PC mit dem Easycolor Software erneut. Diese versucht hauseigenen Netzwerk, falls dies nicht schon sich nun mit den alten Einstellungen zu bereits automatisch passiert ist. verbinden, was jedoch nicht funktioneren wird.
- Seite 22 Schritt 27: Drücken Sie die Schaltfläche Schritt 28: Sie können nun die IP Adresse „Edit“ richtig stellen da die alten Einstellungen nicht mehr stimmen. Schritt 29: Geben Sie dafür die neue IP Schritt 30: Nach dem Sie die Werte ein- Adresse ein.
- Seite 23 Schritt 31: Nachdem die Verbindung Schritt 32: Nun können Sie die gewünschten erfolgreich stattgefunden hat, gelangen Sie Einstellungen auf der Bedienoberfläche mit der „Back“ Taste zurück zur Bedien- vornehmen. oberfläche Schritt 33: Sie können nun mit der Bedienung der Steuerung fortsetzen. Möchten Sie neue Empfänger in einer anderen Zone verwenden.
