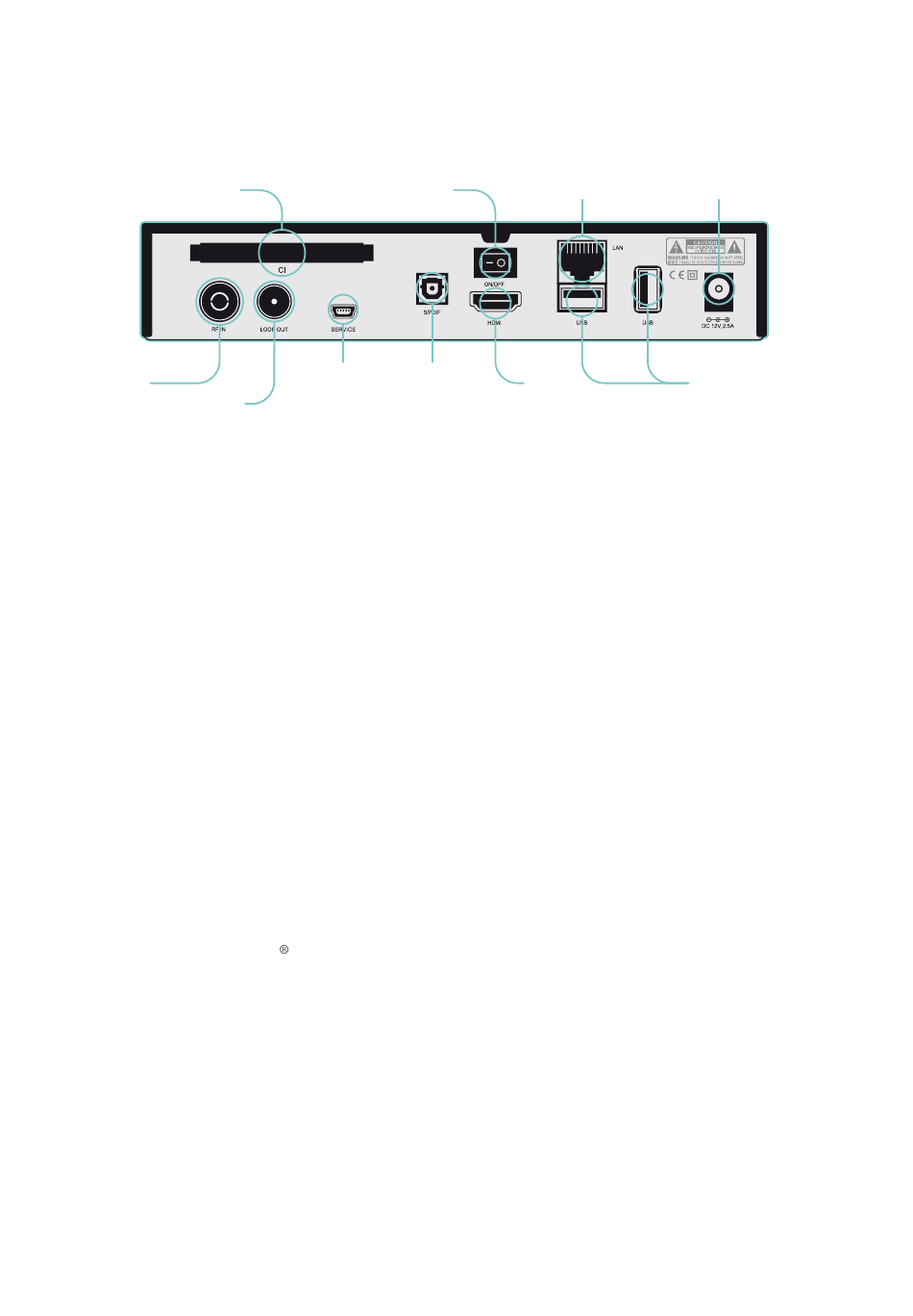

1.3.2 Rückansicht
CI-Schacht
RF IN
LOOP OUT
CI-Schacht In den CI-Schacht stecken Sie bitte ein entsprechendes CI-Modul Ihrer Wahl.
Service-Schnittstelle dient zum Update der Betriebssoftware und der Vorprogrammierung mittels PC. An
dieser Schnittstelle schließen Sie bitte ein Mini-USB-auf-USB Kabel an.
Antennen-Eingang (DVB-C/T Tuner) Schließen Sie hier das Kabel Ihrer Antenne an.
Antennen-Ausgang (DVB-C/T Tuner) Hier können Sie optional Ihren Fernseher oder Videorekorder an-
schließen.
Optischer Audio-Ausgang digital (Toslink) Sollte Ihr Verstärker über einen entsprechenden optischen Ein-
gang verfügen, verbinden Sie die Buchse DIGITAL AUDIO an der Dreambox über ein optisches Kabel
(Toslink) mit dem optischen Eingang Ihres Verstärkers. Ebenso steht an diesem Ausgang, falls gesen-
det, dass Dolby Digital-Signal (AC3) zur Verfügung.
Netzschalter Mittels des Netzschalters schalten Sie Ihre Dreambox aus.
!!! WICHTIG !!!
®
HDMI -Anschluss Am HDMI -Anschluss schließen Sie Ihr TV-Gerät mit entsprechendem Eingang an.
Netzwerk-Schnittstelle (Ethernet 10/100Mbit, RJ45) dient als Kommunikationsschnittstelle mittels HTTP,
FTP, NFS, Telnet, SSH und Samba. Ebenso zum Update der Betriebssoftware und der Vorprogram-
mierung mittels PC. An dieser Schnittstelle schließen Sie bitte Ihr Netzwerkkabel an.
2x USB 2.0 Schnittstelle dient zum Anschluss von USB 2.0 kompatiblen Geräten. Der Umfang der unter-
stützten Geräte ist softwareabhängig und wird stets weiterentwickelt.
Netzteil-Anschluss Schließen Sie hier bitte das mitgelieferte Stecker-Netzteil an. Der Stromstecker darf nur
in die dafür vorgesehene Steckdose 110V/60Hz oder 230V/50Hz gesteckt werden.
Netzschalter
Service-Anschluss
Ziehen Sie vor dem Öffnen des Gerätes immer das Stromkabel aus der Steckdose!
Netzwerk-Schnittstelle
S/PDIF HDMI
5
Netzanschluss
USB-Anschlüsse
