Hier wird beschrieben, wie Sie eine Festplatte in Ihre Dreambox 7000 einbauen.
Bitte beachten Sie hierbei, dass Sie die Vorschriften für ESD beim Umgang mit elektronischen
Geräten einhalten. Stellen Sie sicher, dass Sie geerdet sind. Schrauben Sie das Gerät nicht im
Wohnzimmer oder in sonstigen Räumen mit Teppich oder anderen elektrostatisch aufladbaren
Belägen auf. Es sind alle Anschlüsse vom Gerät zu trennen. Öffnen Sie das Gerät nur mit den hier
bezeichneten Werkzeugen. Vermeiden Sie Körperkontakt mit den Bauteilen auf der Hauptplatine.
Sollte Ihnen dies hier nichts sagen, es treten zu viele Fragen auf, dann wenden Sie sich vertrauensvoll
an Ihren nächsten Händler oder Fernsehtechniker. Beachten Sie bitte die Garantiehinweise in der
Bedienungsanleitung zur Dreambox 7000S.

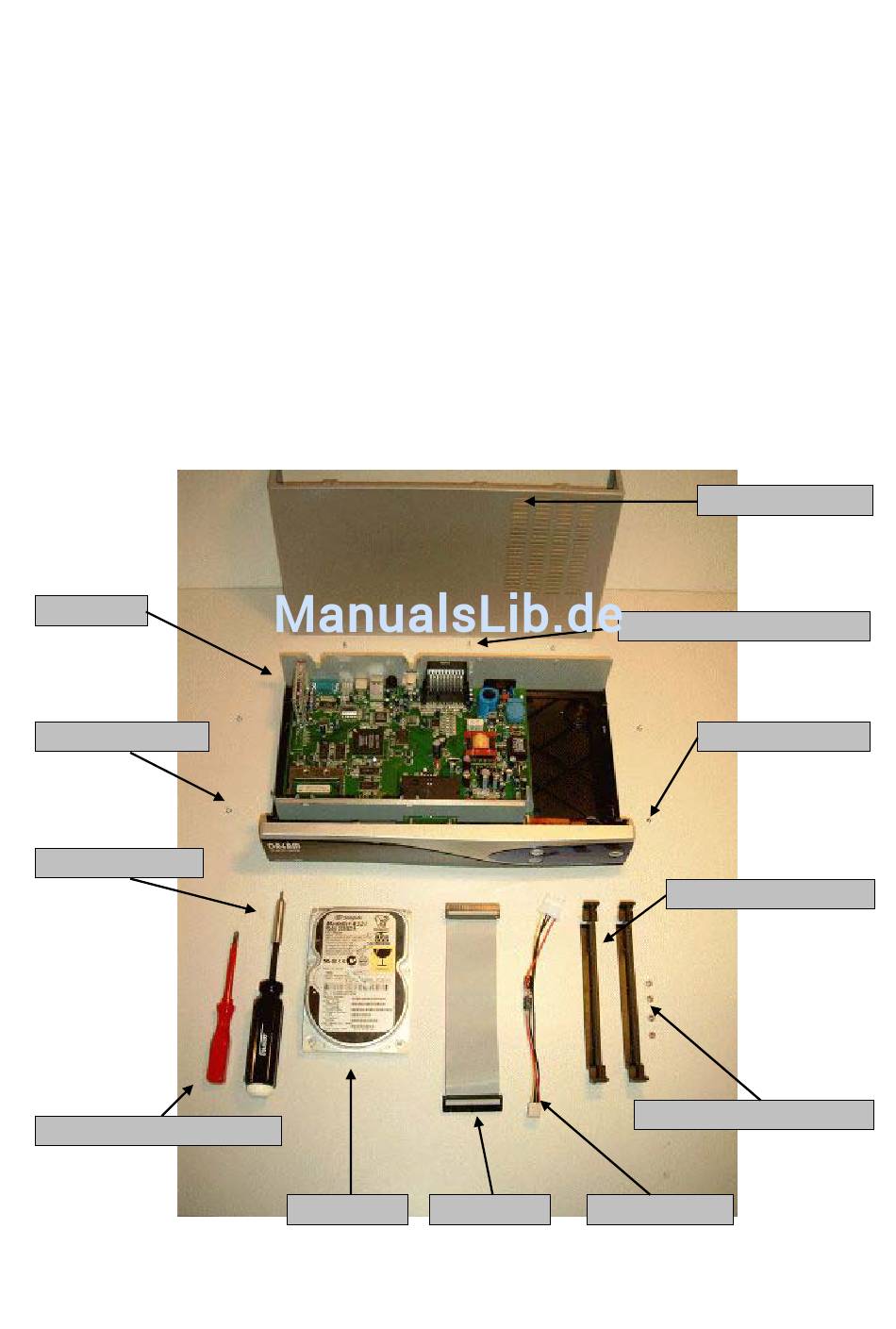

Auf diesem Bild erkennen Sie, was Sie für den Einbau der Festplatte benötigen.
DB7000S
Torxschrauben
Torxschrauber
Kreuzschlitzschrauber
Howto
Festplatten Einbauanleitung
Festplatte
IDE-Kabel
1
Gehäusedeckel
Kreuzschlitzschrauben
Torxschrauben
Festplattenrahmen
Festplattenschrauben
Strom-Kabel
Werbung
Verwandte Anleitungen für Dreambox 7000
Inhaltszusammenfassung für Dreambox 7000
- Seite 1 Howto Festplatten Einbauanleitung Hier wird beschrieben, wie Sie eine Festplatte in Ihre Dreambox 7000 einbauen. Bitte beachten Sie hierbei, dass Sie die Vorschriften für ESD beim Umgang mit elektronischen Geräten einhalten. Stellen Sie sicher, dass Sie geerdet sind. Schrauben Sie das Gerät nicht im Wohnzimmer oder in sonstigen Räumen mit Teppich oder anderen elektrostatisch aufladbaren...
-
Seite 2: Teileliste
Teile Liste: 1 Dreambox (beinhaltet den Gehäusedeckel, 4 Torxschrauben(links,rechts), 3 Kreuzschrauben(hinten) 1 Kreuzschlitz-Schraubendreher 1 Torx-Schraubendreher (T10 Bit) www.dream-multimedia-tv.de 1 Festplatte (siehe getestete Festplatten 1 IDE-Kabel 1 Strom-Kabel 2 Festplattenrahmen (sind ab Werk in der Dreambox) 4 Festplattenschrauben Ihrer Wahl (M4) - Seite 3 Ziehen Sie den Gehäusedeckel ein Stück nach hinten vom Gerät weg und heben Sie Ihn dann seitlich hoch. Entfernen Sie die Festplattenrahmen, indem Sie die Festplattenrahmen nach oben herausziehen.
- Seite 4 Hier sehen Sie Ihre Dreambox ohne Festplattenrahmen. Zu erkennen sind die Anschlüsse für das IDE-Kabel und das Strom-Kabel der Festplatte. Schliessen Sie das IDE-Kabel und das Strom- Kabel an Ihre Festplatte an. Dies können Sie auch tun, nachdem Sie den Festplattenrahmen...
- Seite 5 Sie benötigen jetzt den Kreuzschlitz-Schraubendreher, die Festplattenrahmen, Ihre Festplatte und die vier M4 Schrauben Ihrer Wahl. Befestigen Sie die Festplattenrahmen an Ihrer Festplatte.
- Seite 6 Setzen Sie die Festplatte per Jumper auf Master Betrieb. Wie Sie Ihre Festplatte auf Master Betrieb umstellen, entnehmen Sie bitte der Bedienungsanleitung Ihrer Festplatte.
- Seite 7 Schliessen Sie das IDE-Kabel und das Strom-Kabel an Ihre Dreambox an.
- Seite 8 Stecken Sie die Festplatte in die dafür vorgesehenen Schlitze im Gehäuserahmen und führen Sie das IDE-Kabel und das Strom-Kabel unterhalb der Festplatte durch. Achten Sie darauf, dass Sie die Kabel möglichst nah an der Festplatte vorbeiführen.
- Seite 9 Schrauben Sie den Gehäusedeckel mit den vier Torxschrauben (links,rechts) und den drei Kreuzschrauben (Gehäuserückseite) wieder fest. Schliessen Sie Ihre benötigten Kabel an Ihre Dreambox an. Den Netzstecker zu allerletzt. Formatieren Sie die Festplatte via OSD-Menü. Weiterhin viel Spaß wünscht Ihnen Ihr Dream-Multimedia-Team.
- Seite 10 Rev.1_dd...
