10.4 Technische Daten des
Chipkarten-Terminals
Absenkleser: Lebenserwartung des
Chipkarten-Lesers: 200 000 Zyklen
10.5 Technische Daten des
Touchpads
Touchpad PS/2
Spannungsversorgung: +5V/DC ±10%
Stromaufnahme: 2,75 mA max im Betrieb

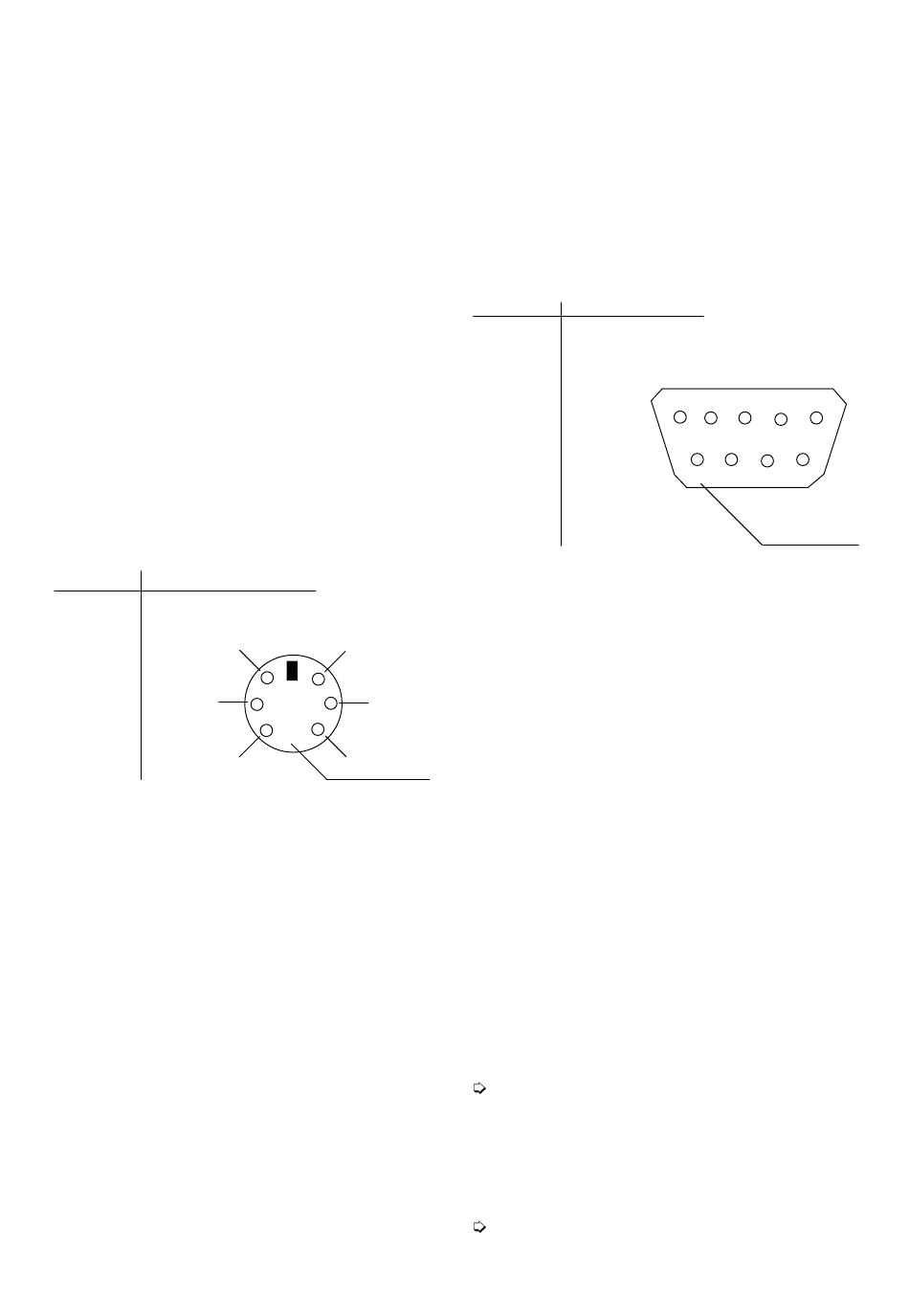

- Steckeranschlüsse
Mini DIN Stecker
Data
1
nc
2
GND
3
+5V
4
3
Clock
5
nc
6
Shield
shell
- Interface:
PS/2 (kompatibel mit Microsoft oder
IBM PS/2-Maus-Treiber)
X/Y-Koordinatenauflösung:
500 Punkte/Zoll= 20 Punkte/mm,
(Graphik-Tablet-Betriebsart)
Touchpad RS 232 seriell
- Spannungsversorgung:
Positiv: +6 to +15 VDC durch RTS
und DTR
Negativ: -6 to -15 VDC durch RXD
Blindwiderstand des RTS Treibers:
min 150 Ω, max. 300 Ω
- Spannungsversorgung (via RTS):
15 mA at ±12 VDC, Volt
- Spannnungsversorgung: Alle Signale
30
5
6
Mini
4
DIN
1
2
Shell
entsprechen der RS-232, Spezifikation,
E/A -232 D.
- Steckerbelegung
DIN Stecker
TxD
2
RxD
3
DTR
4
GND
5
RTS
7
nc
9
Shield
shell
DSR
6
CTS
8
Shield
1
- Interface: RS 232 seriell
X/Y-Koordinatenauflösung:
500 Punkte/Zoll= 20 Punkte/mm,
(Graphik-Tablet-Betriebsart)
10.5.3 Integriertes "Synaptics"-Touchpad
Weitere Informationen finden Sie im
Internet: http://www. synaptics.com
11. Fehlerbeseitigung
Achtung!
Jeder Versuch des Anwenders, eine
Störung selbst zu beheben, kann zur
Beschädigung oder Zerstörung der
integrierten Elektronikbausteine der
Tastatur führen.
Versuchen Sie nicht, die Tastatur
selbst zu öffnen und zu reparieren.
- Fehlermeldungen nach dem Hochlauf
oder zusammenhanglose Zeichen am
Bildschirm:
Bitte prüfen Sie die Verbindung
5
1
9
6
Shell
