Die Power Box enthält ausschließlich die Power Box, mit 2 Halterungen.
Die Interface Boxen für pH, Redox, Leitwert, Dichte und Temperatur/Level sind als Zubehör
erhältlich.

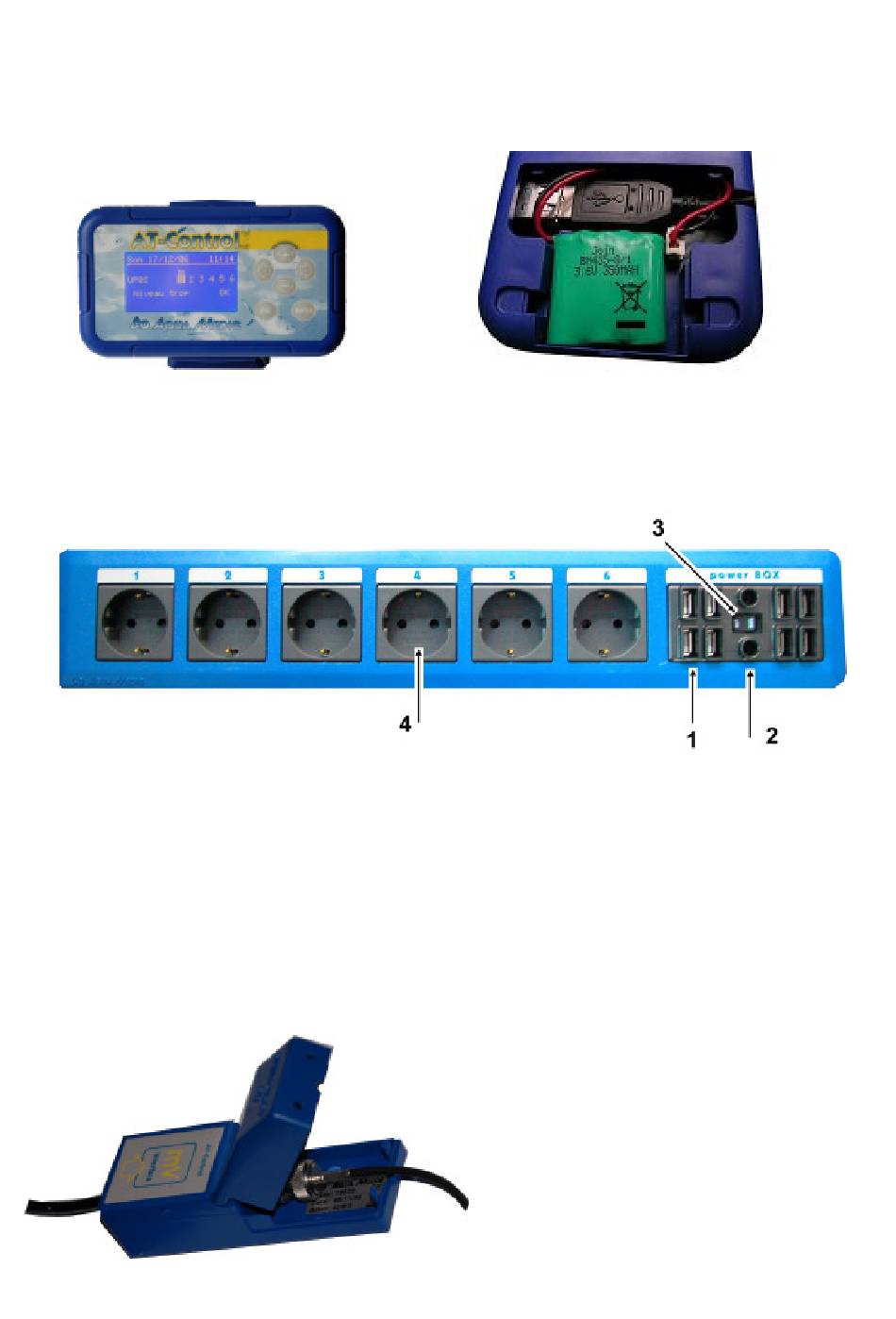

Abb. 2: Vorderseite der Steuereinheit
Abb. 4 Power Box: 1. USB Anschlüsse 2. Klinkenbuchsen für Temperatur/Niveau Sonden
3. Hand/Automatik Schalter 4. Steckdosen
3. Anschluß
Zunächst wird die Pufferbatterie in die Rückseite den Controllers (1) eingesetzt und das USB Kabel
angeschlossen, bevor man die Rückwand eingeclipst. Danach die einzelnen Komponenten fest
unter oder neben dem Aquarium montieren. Die Power Box (2) und der Controller (1) können in
die beiliegenden Halterungen eingeclipst werden, die Interface Boxen (5 – 8) werden einfach mit
Klettband auf einer glatten Unterlage befestigt.
Verbinden Sie alle Komponenten jetzt über die beiliegenden USB Kabel mit der Power Box. Die
Temperatursonde (10) und ggf. eine Niveausonde werden direkt über die Klinkenbuchsen zwischen
den USB Buchsen an die Power Box angeschlossen. Alle anderen Sonden (pH, Redoxpotential,
Abb. 3:
Rückseite der Steuereinheit
Leitfähigkeit, Dichte) werden mit Hilfe der
entsprechenden Interface Boxen
angeschlossen. Der Anschluss der jeweiligen
Sonde erfolgt, indem man die Interface Box
aufklappt werden und die Sonde in die
Buchse einsteckt. Die empfindlichen
Steckverbindungen bleiben durch die
zuklappbare Box geschützt.
Abb5: Interface Box
3
