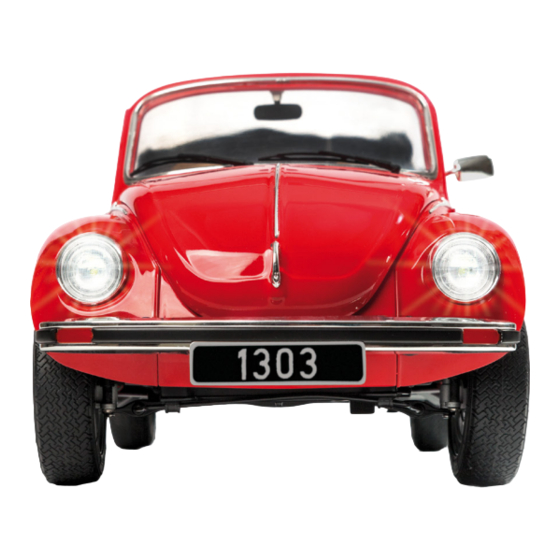

kafer 1303 Cabriolet Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Paket 4

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für kafer 1303 Cabriolet

  • Seite 1 Paket 4...
  • Seite 2 SEITE BAUPHASE Das rechte Hinterrad Die rechte Hinterradaufhängung Die rechte Hinterradaufhängung und der Stoßdämpfer Die Türverkleidung und die Scharniere der Beifahrertür Die Türverkleidung der Beifahrertür und das Zubehör Der zentrale Unterboden Der Boden des Innenraums Das Zubehör des Innenraums Editorial and design by Continuo Creative, 39-41 North Road, London N7 9DP. Published in the UK by De Agostini UK Ltd, Battersea Studios 2, 82 Silverthorne Road, London SW8 3HE.
  • Seite 3 Montageanleitung Bauphase 24: Das rechte Hinterrad In dieser Bauphase werden Sie das vierte Rad des Käfers montieren – das vorletzte nach dem Ersatzrad. BAUTEILE 24-1 24-2 Reifen 24-1 Felge 24-2 HINWEIS: Das Aussehen SCHEMA der erhaltenen Teile kann sich leicht von dem auf diesen Seiten gezeigten 24-2 24-1...
  • Seite 4 VW KÄFER 1303 CABRIOLET SCHRITT 24-A Nachdem Sie den Reifen erwärmt haben, um ihn weich zu machen, wie Ihnen in der Box “Ratschlag” erklärt wurde, stecken Sie den Querschnitt der Felge in eine Schulter des Reifens. SCHRITT 24-B Arbeiten Sie entlang der Schulter des Reifens.
  • Seite 5 Montageanleitung SCHRITT 24-d Sie haben das zweite Hinterrad abgeschlossen. Falls erforderlich, schieben Sie das Rad durch Drücken hin und her, so dass der Reifen zentriert auf der Felge liegt. BAUPHASE ABGESCHLOSSEN...

  • Seite 6: Anatomie Eines Reifens

    VW KÄFER 1303 CABRIOLET ANATOMIE EINES REIFENS Die Reifen sind die einzigen Berührungspunkte zwischen dem Fahrzeug und dem Boden und ihr Design hat sich im Einklang mit dem der Fahrzeuge entwickelt. Der Bau eines Reifens ist komplex und das Profildesign zielt darauf ab, den besten Kompromiss zwischen Komfort, Straßenlage und Bodenhaftung bei verschiedenen Wetterbedingungen zu finden.

  • Seite 7: Bauphase 25: Die Rechte Hinterradaufhängung

    SCHRITT by SCHRITT Bauphase 25: Die rechte Hinterradaufhängung Diese Montagephase besteht aus der Befestigung des Arms der rechten Hinterradaufhängung auf dem Untergestell. Sie können auch das entsprechende Rad vorübergehend daran befestigen. BAUTEILE Arm der rechten 25-1 25-3 Hinterradaufhängung 25-2 Nabenachse 25-4 25-5 25-2...
  • Seite 8 VW KÄFER 1303 CABRIOLET SCHRITT 25-A Setzen Sie die Nabenachse (25-2) in das Loch am Ende des Armes der rechten Hinterradaufhängung (25-1) ein. Beachten Sie, dass die beiden Laschen direkt hinter dem Loch in die Schlitze am Achsflansch eingreifen, um eine Drehung zu verhindern.
  • Seite 9 Montageanleitung SCHRITT 25-E SCHRITT 25-F Befestigen Sie die Montageplatte des Vergewissern Sie sich, dass der Aufhängungsarm frei Aufhängungsarms mit zwei Schrauben SD06 am nach oben und unten schwenken kann. Untergestell. SCHRITT 25-G Holen Sie das in Bauphase 24 installierte Rad wieder zurück. Setzen Sie die Bremstrommel (25-3) wie abgebildet darauf und achten Sie darauf, dass die Lasche in den...
  • Seite 10 VW KÄFER 1303 CABRIOLET RATSCHLAG Wie in Bauphase 19, ermöglicht Ihnen die temporäre Installation des Rades, die korrekte Montage der Teile zu überprüfen. Da das Rad jedoch noch nicht richtig abgestützt ist, empfehlen wir Ihnen, das VW-Emblem, die Schraube, die Nabenachse, das Rad und die Bremstrommel zu entfernen und zur Seite zu legen, bis Sie sie in Bauphase 30 montieren.

  • Seite 11: Bauphase 26: Die Rechte Hinterradaufhängung Und Der Stoßdämpfer

    Montageanleitung Bauphase 26: Die rechte Hinterradaufhängung und der Stoßdämpfer Wir setzen die Montage der Radaufhängung fort, die Sie in Bauphase 25 begonnen haben, indem wir die anderen Teile der Radaufhängung und des Stoßdämpfers installieren. BAUTEILE rechte hintere 26-1 26-1 26-2 26-3 26-4 Stoßdämpferhalterung...
  • Seite 12 VW KÄFER 1303 CABRIOLET SCHRITT 26-A Holen Sie das hintere Untergestell mit den Teilen, die SCHRITT 26-B Sie in Bauphase 25 montiert haben, zurück und Positionieren Sie die Federplatte des Drehstabes montieren Sie dann die Halterung der rechten (26-2) auf dem runden Ende des Drehstabes.
  • Seite 13 Montageanleitung SCHRITT 26-F SCHRITT 26-G Das untere Ende des Aufhängungsarms weist eine Stecken Sie das Stoßdämpferrohr (26-4) durch die kreisförmige Öffnung mit zwei ausgerichteten Löchern kreisförmige Öffnung, indem Sie die Öse am Ende des auf. Stecken Sie das glatte Ende des Steckers (26-8) Rohres mit dem Stecker ausrichten.
  • Seite 14 VW KÄFER 1303 CABRIOLET SCHRITT 26-L Hier ist das Untergestell am Ende dieser Montagephase. Drücken Sie den Stoßdämpfer nach unten, bis er mit einer Schraube SP12 an der Oberseite der Stoßdämpferhalterung befestigt ist. BAUPHASE ABGESCHLOSSEN...

  • Seite 15: Bauphase 27: Die Türverkleidung Und Die Scharniere Der Beifahrertür

    Montageanleitung Bauphase 27: Die Türverkleidung und die Scharniere der Beifahrertür In dieser Bauphase werden Sie mit der Montage fortfahren, die Sie in Bauphase 21 und 23 begonnen haben, indem Sie die Scharniere und die Innenverkleidung installieren. BAUTEILE innere 27-1 Türverkleidung Scharniere 27-2 Schrauben SD04...
  • Seite 16 VW KÄFER 1303 CABRIOLET SCHRITT 27-A SCHRITT 27-B Beachten Sie die Ausrichtung der Scharniere. Die Positionieren Sie das erste Scharnier auf der Tür, Türverkleidung ist mit einem Befestigungsstift und indem Sie den Befestigungsstift in das obere Loch einem Loch versehen, das den beiden Löchern im einsetzen.
  • Seite 17 Montageanleitung SCHRITT 27-E SCHRITT 27-F Installieren Sie auf die gleiche Weise auch das zweite Hier ist die Tür am Ende dieser Schritte, mit beiden Scharnier und befestigen Sie es mit einer Schraube Scharnieren, die von außen sichtbar sind, wie die SD07.
  • Seite 18 VW KÄFER 1303 CABRIOLET SCHRITT 27-j Hier ist die Tür am Ende dieser Montagephase. Nach der Montage der Verkleidung ist darauf zu achten, dass das Fenster immer frei auf und ab gleiten kann. Ist dies nicht der Fall, lösen Sie die Schrauben leicht.

  • Seite 19: Bauphase 28: Die Türverkleidung Der Beifahrertür Und Das Zubehör

    Montageanleitung Bauphase 28: Die Türverkleidung der Beifahrertür und das Zubehör In dieser Bauphase werden Sie die Verkleidung und den Bezug der Türe installieren, gefolgt von der Kurbel, dem Griff und dem Türöffner. BAUTEILE Bezug der Türe 28-1 Kurbel des Fensters 28-2 28-1 28-2...
  • Seite 20 VW KÄFER 1303 CABRIOLET SCHRITT 28-A SCHRITT 28-B Beginnen Sie mit der Montage der Fensterkurbel (28-2) Drücken Sie die Kurbel in Position. am Türbezug (28-1). Die Kurbel hat einen kleinen Stift, der einer Kerbe in der rechten oberen Ecke des Lochs entspricht, so dass Sie sie richtig positionieren können.
  • Seite 21 Montageanleitung SCHRITT 28-G SCHRITT 28-H Drücken Sie den Türöffner in Position, drehen Sie die Vervollständigen Sie die Installation des Zubehörs, Struktur auf den Kopf und sichern Sie sie mit einer indem Sie den Griff (28-5) in die beiden verbleibenden Schraube SP08. Löcher des Bezuges einsetzen.
  • Seite 22 VW KÄFER 1303 CABRIOLET SCHRITT 28-L Drücken Sie abschließend die verbleibende Lasche im Schlitz der Verkleidung und vergewissern Sie sich, Hier ist die komplette Tür. dass der Bezug korrekt mit der Tür ausgerichtet ist. BAUPHASE ABGESCHLOSSEN...

  • Seite 23: Bauphase 29: Der Zentrale Unterboden

    Montageanleitung Bauphase 29: Der zentrale Unterboden In dieser Bauphase beginnen Sie mit der Montage des Fahrgestells Ihres VW-Käfers, indem Sie den zentralen Unterboden auf dem Untergestell montieren, das als Halterung für die Vorderradaufhängung und die Lenkung dient. BAUTEILE zentraler Unterboden 29-1 29-1 Schrauben SD04...
  • Seite 24 VW KÄFER 1303 CABRIOLET SCHRITT 29-A Nehmen Sie den vorderen Unterboden, auf dem Sie die Aufhängung und die Räder in Bauphase 15 montiert haben. SCHRITT 29-B Richten Sie den zentralen Unterboden so an die Struktur an, unter Berücksichtigung der drei hervorgehobenen Befestigungspunkte.
  • Seite 25 Montageanleitung SCHRITT 29-d Drücken Sie die Außenkanten der Teile zusammen, um sicherzustellen, dass die Stifte richtig in die Löcher eingeführt sind. SCHRITT 29-E Beginnen Sie mit der Befestigung der Teile, indem Sie eine Schraube SD10 in das mittlere Loch eindrehen. SCHRITT 29-F Ziehen Sie nun zwei Schrauben SD05 in den äußeren Löchern an,...
  • Seite 26 VW KÄFER 1303 CABRIOLET SCHRITT 29-G Hier ist die komplette Struktur des vorderen und zentralen Unterbodens. Stellen Sie die Struktur auf den Kopf und prüfen Sie, ob an den durch die Pfeile gekennzeichneten Stellen keine Abstände zwischen den Teilen vorhanden sind.

  • Seite 27: Bauphase 30: Der Boden Des Innenraums

    Montageanleitung Bauphase 30: Der Boden des Innenraums In dieser Bauphase wird Ihnen der Boden des Innenraumes, die Basis, auf der Sie die Innenräume Ihres Käfers installieren, geliefert. Bevor Sie es jedoch positionieren, setzen Sie die Montage der Hauptstruktur fort, indem Sie das hintere Untergestell und die Aufhängungen montieren.
  • Seite 28 VW KÄFER 1303 CABRIOLET SCHRITT 30-A SCHRITT 30-B Holen Sie sich den hinteren Unterboden der Stecken Sie die Nabenachse (19-2) durch das Loch im Bauphase 19, zusammen mit den beiden linken hinteren Arm der Aufhängung, indem Sie Hinterrädern und den Bauteilen der Bauphasen 19 sicherstellen, dass die Laschen des Aufhängungsarms in die...
  • Seite 29 Montageanleitung SCHRITT 30-G SCHRITT 30-H Drücken Sie die Teile zusammen und vergewissern Achten Sie darauf, dass die vier durch die Pfeile Sie sich, dass sie bündig sind und die Löcher gekennzeichneten Befestigungsstifte in die jeweiligen übereinstimmen. Löcher eingreifen. SCHRITT 30-I SCHRITT 30-j Verbinden Sie die Teile mit vier Schrauben SD04, die Schließen Sie diese Bauphase ab, indem Sie die...
  • Seite 30 VW KÄFER 1303 CABRIOLET Sie haben die Struktur des Fahrgestells, der Aufhängungen und der Räder abgeschlossen. Es kann Ihnen einen guten Eindruck von den Außenmaßen Ihres Modells vermitteln. BAUPHASE ABGESCHLOSSEN...

  • Seite 31: Bauphase 31: Das Zubehör Des Innenraums

    Montageanleitung Bauphase 31: Das Zubehör des Innenraums In dieser Bauphase werden Sie die Schottwand installieren, die die Fußraste des Innenraumes bilden wird, dann werden Sie das zentrale Zubehör hinzufügen. BAUTEILE Fußrastenschottwand 31-1 Handbremshebel 31-2 Handbremshebelbasis 31-3 Schalthebel 31-4 31-1 Sicherheitsgurtverankerungen 31-5 Heizungshebel 31-6...
  • Seite 32 VW KÄFER 1303 CABRIOLET SCHRITT 31-A Holen Sie den im vorherigen Schritt gelieferten Boden SCHRITT 31-B des Innenraums (30-1) zurück, nehmen Sie dann die Fußrastenschottwand (31-1) und richten Sie sie an Verbinden Sie die Teile und sichern Sie sie mit vier den Befestigungspunkten aus, die den vier durch die Schrauben SP12.
  • Seite 33 Montageanleitung SCHRITT 31-F Installieren Sie auf die gleiche Weise auch den zweiten Heizungshebel. SCHRITT 31-G Stecken Sie die Lasche des Handbremshebels in den größten Schlitz, indem Sie darauf achten, dass sie vollständig eingeführt ist. SCHRITT 31-H SCHRITT 31-I Installieren Sie abschließend die Die beiden Sicherheitsgurtverankerungen (31-5) Basis des Handbremshebels, sind identisch, aber stellen Sie sicher, dass Sie sie...
  • Seite 34 VW KÄFER 1303 CABRIOLET SCHRITT 31-L Hier ist der Boden des Innenraumes am Ende dieser Bauphase, nachdem die Hebel und Verankerungen Installieren Sie nun auch die zweite der Sicherheitsgurte installiert wurden. Diese Details Sicherheitsgurtverankerung rechts neben dem sind heikel, also seien Sie vorsichtig beim Umgang zentralen Tunnel und sichern Sie diese mit einer mit der Struktur.
